Высокотемпературные DC-link конденсаторы для инверторов EV

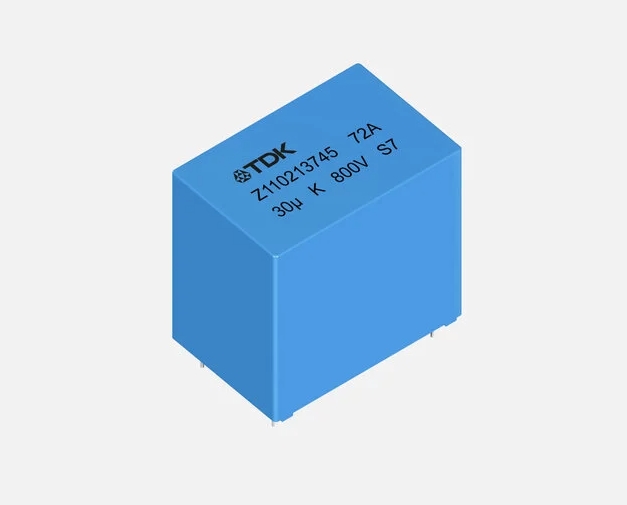

TDK Corporation представила серию плёночных конденсаторов B3272*A/G/T, рассчитанных на работу при температуре корпуса до +135 °C. Решение создано для инверторов электромобилей, бортовых зарядных устройств и промышленных приводов, где нужна надёжная фильтрация без преждевременного снижения характеристик.
Тепловые ограничения современных преобразователей
Тяговые инверторы, OBC, DC/DC-преобразователи и частотные приводы испытывают высокие электрические и тепловые нагрузки. Переход на wide-bandgap-полупроводники повышает частоты переключения и позволяет уменьшать магнитные компоненты, но плотная компоновка создаёт локальные перегревы.
Сохранение высокой плотности ёмкости и надёжной работы с ripple current при повышенной температуре становится ключевым требованием для компактной силовой электроники.
Стандартные DC-link-конденсаторы часто становятся главным тепловым ограничением. Если выше умеренной температуры требуется резкий derating по напряжению или току, приходится добавлять радиаторы, жидкостное охлаждение или увеличивать пассивную батарею.
Серия B3272*A/G/T расширяет тепловой запас в стеснённых сборках. Проектировщики учитывают несколько факторов:
- Тепловой режим : работа до +135 °C при заданном derating.
- Плотность мощности : высокие номиналы в ограниченном объёме.
- Надёжность : стойкость к импульсным токам и нагреву.
- Компоновка : варианты выводов и шага для разных плат.
Инновации диэлектрика и электрические характеристики
В основе серии — диэлектрик EPN: полимерная композиция на базе полипропилена и циклического олефинового сополимера. Ранее применённая в ModCap UHP, она повышает термическую выносливость, сохраняя высокую электрическую прочность и самовосстанавливающиеся свойства. Конденсаторы работают без derating по напряжению до +105 °C, а при оговорённых условиях — до +135 °C.
EPN-диэлектрик объединяет термостойкость и стабильность параметров, критичные для DC-link в automotive power electronics.
| Параметр | Значение |
|---|---|
| Серия | B3272*A/G/T |
| Диэлектрик | EPN: полипропилен + циклический олефиновый сополимер |
| Температура | до +135 °C; без derating до +105 °C |
| Напряжение DC | 800–1200 В |
| Ёмкость | 1,0–60 мкФ |
| Шаг выводов | 27,5 / 37,5 / 52,5 мм |
| Контакты | 2-pin и 4-pin |
| Стандарты | AEC-Q200E, UL 94 V-0, RoHS |
| Ресурс | 100 000 ч при +85 °C и номинальном напряжении |
Механические конфигурации и оптимизация паразитной индуктивности
Для быстрых мостовых схем важно снижать паразитную индуктивность контура, чтобы подавлять выбросы напряжения при переключении. Серия выпускается с 2- и 4-контактными выводами. 4-контактные G-варианты, например B32728G с шагом 52,5 мм, обеспечивают малоиндуктивный интерфейс с шинами и повышенную устойчивость к вибрации.
- Выбрать 2-pin или 4-pin терминал по уровню коммутационных помех.
- Согласовать шаг выводов 27,5 / 37,5 / 52,5 мм с топологией платы.
- Учесть низкопрофильные T-исполнения для ограниченной высоты.
Корпус выполнен из огнестойкого пластика, герметизация — эпоксидной смолой, соответствие UL 94 V-0. Серия квалифицирована по AEC-Q200E, отвечает RoHS и имеет прогнозируемый ресурс 100 000 часов при номинальном напряжении и +85 °C. Для расчётов доступны проверенные SPICE-модели и веб-приложение Capacitor Life And Rating Application.
Правильный выбор корпуса и выводов снижает паразитную индуктивность и повышает надёжность быстрых преобразователей.
В итоге B3272*A/G/T от TDK закрывает важный разрыв между растущей плотностью automotive-преобразователей и требованиями к термостойкости. EPN-диэлектрик, диапазон 800–1200 В, ёмкости до 60 мкФ и варианты 2/4-pin делают серию практичным выбором для DC-link-фильтрации в инверторах EV, бортовых зарядных устройствах и промышленных приводах, где важны ресурс, безопасность и стабильность при высокой температуре.
