Клеммные блоки

Клеммные блоки соединяют провод с платой или провод с проводом без пайки: жила зажимается винтом или пружиной, соединение остается разборным и обслуживаемым. В разделе больше 50 тысяч позиций от Phoenix Contact, WAGO, Weidmuller, TE Connectivity, Molex и других производителей, с фильтрами по шагу, числу контактов, току и сечению провода.

Типы зажима

Винтовые держат жилу прижимной планкой под винтом. Это самый привычный и дешевый вариант, он допускает провод разного сечения, но требует протяжки: после первых циклов нагрева винт ослабевает, и контакт нужно подтягивать.

Пружинные зажимают жилу подпружиненным контактом. Монтаж быстрее, вибрация и температурные циклы соединению не страшны, протяжка не нужна. Такие блоки предпочтительны в подвижной технике и там, где обслуживание затруднено.

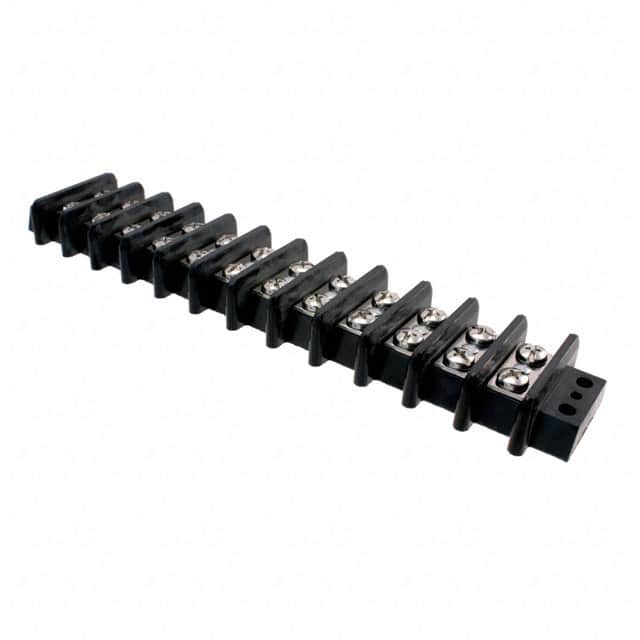

Барьерные разделяют соседние контакты изолирующими перегородками. Их берут для сетевого напряжения и мощных цепей, где важен воздушный зазор между контактами.

Ключевые параметры

Шаг подбирают под плату, а не наоборот: 5,08 мм это самый ходовой размер для силовых цепей, 3,5 и 3,81 мм для сигнальных линий и компактных плат. Ток берут с запасом: если по цепи идет 8 А, блок на 10 А будет работать на пределе и греться, разумнее взять на 15 А и выше.

Как выбрать

1. Определите ток и напряжение цепи и заложите запас минимум в полтора раза.
2. Посчитайте сечение провода и убедитесь, что оно попадает в диапазон зажима.
3. Выберите тип зажима: винтовой для стационарной техники, пружинный при вибрации и частом обслуживании, барьерный для сетевых цепей.
4. Подберите шаг под разводку платы и число контактов с небольшим запасом.
5. Для многожильного провода возьмите наконечники, они не дают жиле распушиться и держат контактное сопротивление стабильным.

Критерии выбора, различия винтовых и пружинных решений и типичные ошибки монтажа разобраны в статье Клеммники и клеммные колодки: виды и критерии выбора.

Частые вопросы

Винтовой или пружинный зажим лучше?
Для стационарного оборудования, где есть доступ для обслуживания, подходит винтовой. Там, где есть вибрация или температурные циклы, надежнее пружинный: он сохраняет усилие прижима и не требует протяжки.

Нужны ли наконечники для многожильного провода?
Желательны. Без наконечника отдельные жилки мнутся и частично выходят из-под зажима, площадь контакта падает, а вместе с ней растет нагрев. Наконечники и другие принадлежности собраны в разделе аксессуаров для клеммных колодок.

Почему клеммник греется?
Обычно из-за плохого контакта: слабо затянут винт, жила окислилась или сечение провода не соответствует току. Второй вариант это выбор блока без запаса по току. Нагрев ускоряет окисление, и дальше процесс идет по нарастающей, поэтому греющийся контакт нужно перебирать сразу.

Чем клеммный блок отличается от разъема?
Клеммник рассчитан на подключение провода без пайки и обычно на редкую разборку. Разъем предназначен для многократного соединения и разъединения и имеет нормированный ресурс в циклах. Ассортимент разъемов смотрите в разделе разъемов.

Для монтажа в шкафах удобнее исполнения на рейку, они собраны в разделе клеммников для DIN-рейки. Если соединение нужно коммутировать вручную, посмотрите переключатели, а о выборе кнопок и тумблеров читайте статью Переключатели и кнопки.
