Одиночные IGBT транзисторы

Одиночные транзисторы IGBT (Insulated Gate Bipolar Transistor) сочетают в себе высокоэффективные характеристики полевых транзисторов (MOSFET) и высокую перегрузочную способность биполярных транзисторов. Это делает их идеальными для применения в областях, где требуется управление большими токами и/или высокими напряжениями.

Ключевые характеристики одиночных IGBT транзисторов включают:

• максимальное напряжение коллектор-эмиттер (Vce). Максимальное напряжение, которое транзистор может выдержать между коллектором и эмиттером;
• максимальный ток коллектора (Ic). Максимальный ток, который может протекать через коллектор транзистора;
• напряжение насыщения коллектор-эмиттер (Vce(sat)): Минимальное напряжение между коллектором и эмиттером при полном открытии транзистора;
• время выключения (tf): Время, необходимое транзистору для перехода из проводящего состояния в непроводящее.

Применение одиночных IGBT транзисторов

Одиночные IGBT транзисторы широко используются в различных приложениях:

• преобразователи мощности. В инверторах, преобразующих постоянный ток в переменный, и в преобразователях частоты для управления скоростью двигателей;
• системы электропитания. В источниках бесперебойного питания (ИБП) и в высоковольтных источниках питания;
• электротранспорт. В системах управления двигателями электрических и гибридных автомобилей;
• индукционное нагревание и сварка. Для управления процессами, требующими высокой мощности и быстрого переключения.

Интеграция и использование

При интеграции одиночных IGBT транзисторов в электронные схемы важно учитывать их характеристики, чтобы обеспечить эффективное и надежное управление мощностью. Необходимо обеспечить адекватный теплоотвод, так как при управлении большими токами транзисторы могут генерировать значительное количество тепла.

Также важно учитывать характеристики управления затвором и подходящее драйверное устройство для IGBT, чтобы обеспечить правильное открытие и закрытие транзистора. Использование одиночных IGBT транзисторов позволяет разработчикам создавать высокоэффективные системы управления мощностью для широкого спектра промышленных и потребительских приложений, оптимизируя производительность и энергоэффективность устройств.

Транзисторы IGBT: Мощь и контроль в современной электронике

Одиночные IGBT-транзисторы — это ключевые компоненты, которые служат высокоэффективными и быстрыми электронными переключателями в силовых цепях. Они объединили в себе лучшие черты биполярных и полевых транзисторов: способность MOSFET управляться малым напряжением на затворе и возможность BJT работать с огромными токами и напряжениями в сотни и даже тысячи вольт. Именно это делает их незаменимыми в инверторах, импульсных источниках питания и системах управления мощными электродвигателями. Без этих компактных, но мощных устройств был бы невозможен современный уровень энергоэффективности промышленного оборудования, систем отопления, вентиляции и кондиционирования, а также автомобильной и бытовой техники.

История развития IGBT — это путь к созданию идеального силового ключа. Первые образцы, появившиеся в 1980-х годах, страдали от низкого быстродействия и проблем с надёжностью. Однако благодаря непрерывным исследованиям и разработкам в области полупроводниковых технологий, современные модели демонстрируют впечатляющие характеристики. Производители научились минимизировать падение напряжения в открытом состоянии (Vce(sat)) и значительно сократили время переключения, что напрямую снижает тепловые потери. Использование передовых материалов, таких как кремний на изоляторе (SOI) и карбид кремния (SiC) в гибридных решениях, позволило pushed частотные характеристики и температурную стабильность на новый уровень, открыв дорогу для применения в самых требовательных отраслях.

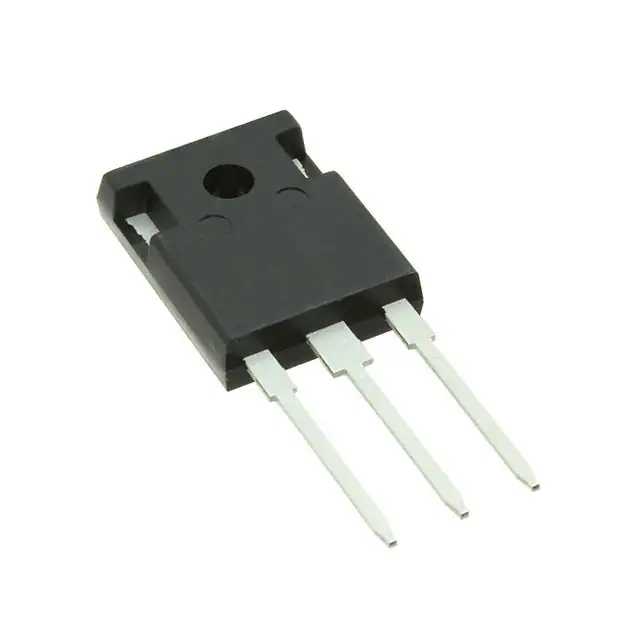

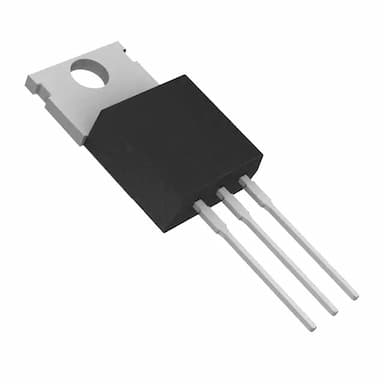

Несмотря на общий принцип действия, одиночные IGBT-транзисторы представлены в различных корпусах и модификациях, каждая из которых оптимизирована под конкретные задачи. Наиболее распространены три основных типа: стандартные или "железные" IGBT (NPT) для работы на низких частотах, но с высоким током; быстрые Trench-IGBT (FS), которые идеальны для частот в несколько десятков кГц, например, в сварочных инверторах; и новейшие поколения с технологией Field Stop, обеспечивающей рекордно низкие потери. Корпуса также варьируются от классических TO-247 и TO-220 для монтажа на радиатор до компактных D2PAK и SMD-исполнений для печатных плат с высокими требованиями к плотности монтажа. Это разнообразие позволяет инженерам точно подбирать компонент под нужды каждого конкретного проекта.

Практические сценарии применения

Одиночные IGBT-транзисторы — это сердце силовой электроники, и их можно обнаружить в самом разном оборудовании, которое нас окружает. В промышленности они являются основой для частотных преобразователей (ЧП), которые плавно регулируют скорость вращения асинхронных электродвигателей станков, конвейеров и насосов, что приводит к колоссальной экономии электроэнергии. В быту именно IGBT отвечают за работу индукционных варочных панелей, генерируя высокочастотное магнитное поле для нагрева посуды, и инверторных кондиционеров, которые точно поддерживают заданную температуру, а не просто циклически включают и выключают компрессор. Мощные сварочные аппараты инверторного типа также используют сборки на IGBT для преобразования сетевого напряжения в высокочастотный ток, что делает аппараты лёгкими и эффективными. Даже в современном транспорте, от электробусов до поездов, эти транзисторы управляют тяговыми электродвигателями и системами рекуперативного торможения, возвращая энергию обратно в сеть.

Факторы выбора

Подбор правильного IGBT транзистора критически важен для надежности и эффективности конечного устройства. Первое, на что следует обратить внимание — это максимальное напряжение коллектор-эмиттер (Vces), которое должно с запасом превышать рабочее напряжение в цепи. Второй ключевой параметр — номинальный ток коллектора (Ic) при определенной температуре корпуса, который определяет нагрузочную способность. Не менее важно значение напряжения насыщения коллектор-эмиттер (Vce(sat)), так как от него напрямую зависят тепловые потери: чем оно ниже, тем меньше греется компонент. Скорость переключения, определяемая временами включения (ton) и выключения (toff), диктует максимальную рабочую частоту широтно-импульсной модуляции (ШИМ). Также обязательно учитывайте тепловое сопротивление "переход-корпус" (Rth(j-c)) и подбирайте адекватный теплоотвод. Не забудьте про встроенный обратный диод: в некоторых моделях он есть, что упрощает схему, а в других его нет, и его потребуется устанавливать отдельно.

Преимущества покупки в Эиком Ру

Выбирая одиночные IGBT-транзисторы в нашем магазине, вы получаете не просто компонент, а комплексное решение для ваших проектов. Мы формируем один из самых полных ассортиментов на рынке, сотрудничая напрямую с ведущими мировыми производителями, такими как Infineon, STMicroelectronics, Vishay и Fuji Electric, что гарантирует подлинность и безупречное качество каждой единицы товара. Наши технические специалисты всегда готовы предоставить детальные консультации и помочь с подбором аналога, экономя ваше время на поиски. Мы понимаем, что стоимость проекта имеет значение, поэтому предлагаем конкурентные цены и гибкие условия оптовым покупателям и постоянным клиентам. И для вашего удобства мы обеспечиваем бесплатную доставку заказов по всей территории Российской Федерации, чтобы вы могли сосредоточиться на самом главном — на создании надежной и современной электроники.
