В мире, где каждое электронное устройство стремится быть умнее, быстрее и точнее, существует крошечный, но абсолютно незаменимый компонент, отвечающий за самый фундаментальный параметр — время. Кварцевые резонаторы и фильтры являются тем точным метрономом, который задает ритм работы всей современной цифровой электроники. Без их стабильного и надежного сигнала невозможно представить функционирование ни одного сложного устройства: от простого пульта дистанционного управления до высокоскоростных серверных процессоров и систем спутниковой навигации. Их важность сложно переоценить, ведь именно от точности временны́х интервалов зависит корректность обработки данных, четкость связи и синхронность работы всех систем в целом. Они являются невидимыми дирижерами, обеспечивающими слаженную работу миллионов транзисторов на кристалле, превращая хаотичные потоки электронов в упорядоченные логические команды и понятные пользователю действия на экране.
Принцип работы этих компонентов основан на открытом братьями Кюри пьезоэлектрическом эффекте, который демонстрирует кристалл кварца — диоксида кремния. Когда на специально вырезанную и отполированную кварцевую пластину подается переменное электрическое напряжение, она начинает механически вибрировать с невероятно стабильной и предсказуемой частотой. И наоборот, при механической деформации кристалл генерирует электрический заряд. Это уникальное физическое свойство позволяет создавать автогенераторы, которые самостоятельно поддерживают колебания в строго заданном частотном диапазоне. Эволюция технологии шла по пути миниатюризации и повышения стабильности: от первых громоздких резонаторов в металлических герметичных корпусах до современных чип-компонентов для поверхностного монтажа (SMD) размером с крупинку соли. Сегодня при производстве используются методы фотолитографии и ионного травления, позволяющие создавать сложные микроскопические структуры на поверхности кристалла, что обеспечивает высочайшую точность и устойчивость к внешним воздействиям, таким как перепады температуры и влажности.

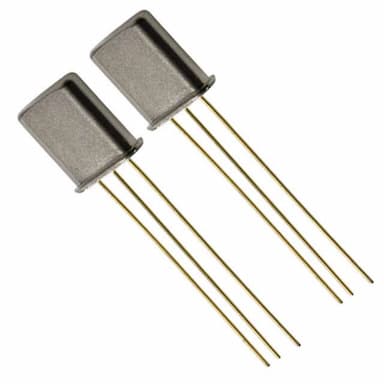

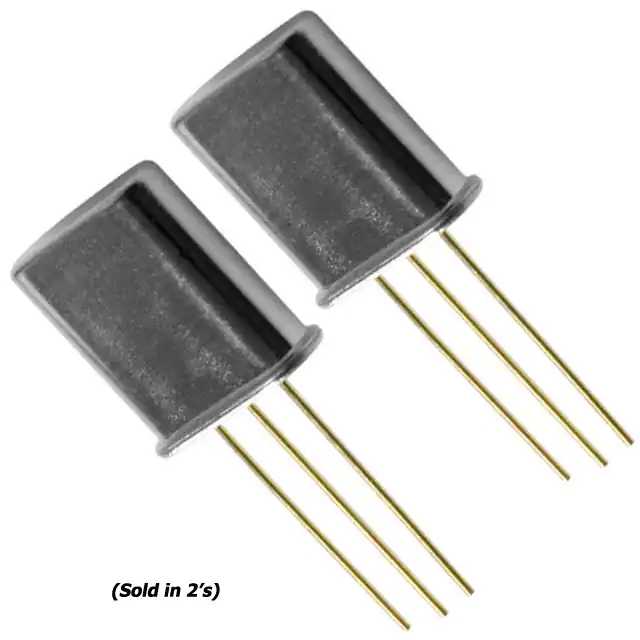

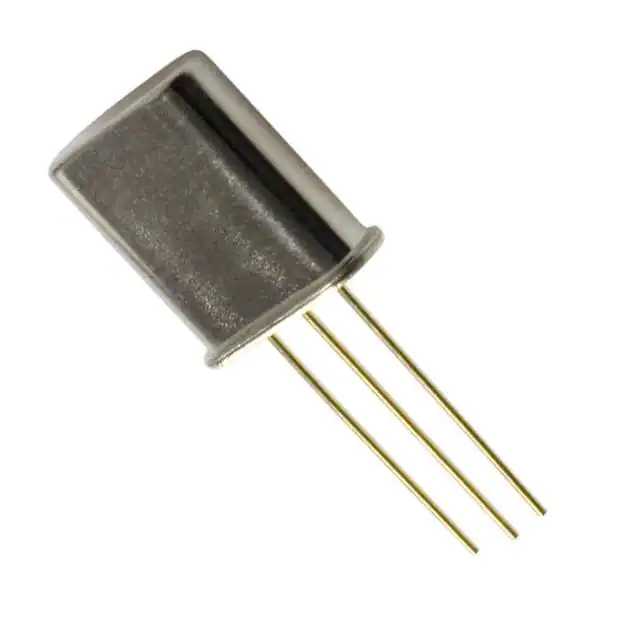

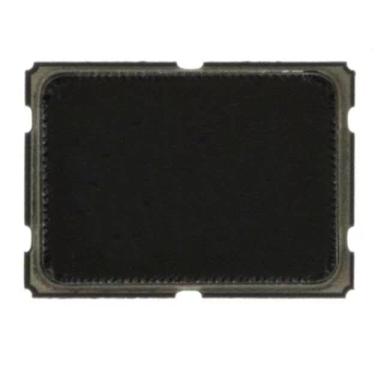

Несмотря на общий принцип действия, мир кварцевых компонентов поражает своим разнообразием, каждый тип которого оптимизирован для конкретных применений. Наиболее распространены стандартные резонаторы (Crystal Resonators), которые задают тактовую частоту для микропроцессоров и микроконтроллеров. Они доступны в широком спектре корпусов: от сквозных монтажных HC-49/S до миниатюрных SMD-исполнений, таких как популярные 3225, 2520 и 2016. Отдельную обширную категорию составляют кварцевые генераторы (OSCILLATORS — OSC), которые представляют собой законченное устройство: внутри корпуса вместе с кристаллом интегрирована схема, готовая выдавать стабильный сигнал нужной формы (обычно прямоугольной), что избавляет разработчика от необходимости проектировать внешнюю обвязку. Они бывают с простой логикой выхода, управляемые напряжением (VCXO), термостатированные (OCXO) и другие. Кварцевые фильтры (Filters), в свою очередь, не генерируют, а фильтруют сигнал, эффективно подавляя unwanted frequencies и выделяя нужную полосу, что критически важно в радиоприемной и передающей аппаратуре для обеспечения чистой и помехоустойчивой связи.
В мире электроники, где все подчиняется строгому порядку и точным временным интервалам, именно кварцевые резонаторы задают тот самый безупречный ритм, который позволяет устройствам работать слаженно и предсказуемо. Без этого небольшого, но критически важного компонента немыслима работа практически любой современной техники — от детской игрушки до космического спутника. Эти устройства генерируют электрические колебания с невероятно стабильной частотой, выступая в роли «цифрового метронома» для микропроцессоров, микроконтроллеров и систем связи. Их высочайшая точность, измеряемая в миллионных долях (ppm), обеспечивает синхронную обработку данных, четкую передачу сигнала и безошибочную работу таймеров. Понимание их роли — это ключ к проектированию и ремонту устройств, чья работа фундаментально зависит от фактора времени.
Принцип работы кварцевого резонатора основан на пьезоэлектрическом эффекте, открытом братьями Кюри еще в конце XIX века. Они обнаружили, что механическое сжатие кристалла кварца генерирует на его гранях электрический заряд, и наоборот — подача напряжения заставляет кристалл вибрировать. Эта обратная связь легла в основу технологии: пластинка из искусственно выращенного кристаллического кварца, помещенная в герметичный корпус, будучи включенной в схему генератора, стабилизирует его частоту на строго заданном значении. Уникальность кварца заключается в его исключительной стабильности и минимальной зависимости от внешних факторов, таких как температура или старение компонентов. Именно эта предсказуемость и сделала его безальтернативным выбором для инженеров на десятилетия вперед, вытеснив более простые, но неточные LC-контуры.
Кварцевые резонаторы настолько ubiquitous (повсеместны), что их можно найти буквально в каждом доме и офисе. Возьмем, к примеру, сферу телекоммуникаций: каждый смартфон содержит несколько резонаторов для тактирования основного процессора, работы модулей Wi-Fi, Bluetooth и GPS. Без стабильного clock-сигнала была бы невозможна синхронизация с сотовыми вышками, а значит, и сам факт совершения звонка. В компьютерах кварц задает частоту шины данных и работу часов реального времени (RTC), которые отсчитывают время и дату даже при выключенном питании. Промышленная автоматика relies on (полагается) на них для управления станками с ЧПУ, где точность до микросекунды определяет качество обработки детали. Даже в вашем автомобиле десятки электронных блоков управления (ЭБУ) — от двигателя и ABS до подушек безопасности — используют собственные резонаторы для синхронного обмена данными по CAN-шине.
Выбор конкретного резонатора — это не просто покупка компонента с нужной частотой. Ключевых параметров несколько, и их важно учитывать в связке. Первый и очевидный — это номинальная частота (например, 8 МГц, 16 МГц, 32.768 кГц), которая должна строго соответствовать требованиям микросхемы-потребителя. Второй критический параметр — допуск по частоте, или стабильность, измеряемая в ppm (частей на миллион). Для простых часов подойдет резонатор с допуском в ±100 ppm, а для высокоскоростной сети 5G требуются значения в районе ±0.5 ppm. Третий фактор — тип корпуса и его габариты (например, HC-49/S, SMD3225), которые определяют технологию монтажа (выводной или поверхностный) и занимаемое место на плате. Также не стоит упускать из виду температурный диапазон работы, особенно для устройств, работающих в экстремальных условиях, и нагрузочную емкость, которая должна быть согласована с схемой генератора.
«Эиком Ру» зарекомендовал себя как надежный партнер для инженеров, конструкторов и радиолюбителей, предлагая не просто каталог деталей, а комплексное решение для профессиональных задач. Наш главный козырь — это тщательно сформированный ассортимент, включающий как популярные серии кварцевых резонаторов и фильтров, так и редкие позиции для специфических применений. Мы понимаем, что качество компонента — это основа надежности вашего устройства, поэтому работаем исключительно с проверенными производителями, а вся продукция проходит многоуровневый входной контроль. Для наших клиентов мы создали выгодные условия: гибкая система скидок, оперативная обработка заказов и техническая поддержка, готовая помочь с консультацией. И конечно, мы ценим время и ресурсы наших заказчиков по всей России, поэтому предоставляем бесплатную доставку для всех заказов, позволяя вам сосредоточиться на самом главном — на создании и innovation.
