Транзисторы - программируемые однопереходные

Программируемые однопереходные транзисторы (Programmable Unijunction Transistors, PUTs) — это полупроводниковые устройства, которые объединяют характеристики однопереходных транзисторов (UJT) и тиристоров. PUT обладает анодом и катодом, подобно тиристору, и затвором, который контролирует его срабатывание, аналогично базе UJT.

Ключевые характеристики PUT включают:

• максимальное напряжение анод-катод. Максимальное напряжение, которое может быть приложено между анодом и катодом без срабатывания PUT;
• ток срабатывания затвора. Минимальный ток, который необходимо подать на затвор, чтобы активировать PUT;
• внутреннее сопротивление. Сопротивление между анодом и катодом в выключенном состоянии;
• максимальный ток анода. Максимальный ток, который может протекать через устройство без его повреждения.

Применение программируемых однопереходных транзисторов

Программируемые униполярные транзисторы (PUT) представляют собой уникальные полупроводниковые устройства, которые объединяют в себе свойства тиристоров и транзисторов, предоставляя уникальные возможности для управления электронными схемами. В генераторах импульсов PUT используются для создания импульсных сигналов с точно определенной длительностью и частотой, что является важным для множества приложений, требующих точного временного управления.

В таймерах и схемах задержки PUT помогают управлять временными интервалами, что позволяет точно синхронизировать различные процессы в электронных устройствах и системах. Для управления фазой, например, в схемах фазового управления мощности, таких как диммеры или регуляторы скорости для двигателей, PUT обеспечивают необходимую регулировку, позволяя эффективно изменять выходную мощность устройства.

В схемах запуска PUT могут служить инициирующим элементом, который активирует различные процессы или устройства, обеспечивая необходимый контроль над запуском и остановкой операций в электронных системах.

Интеграция и использование

При интеграции PUT в схемы необходимо учитывать его характеристики, чтобы обеспечить корректное срабатывание и работу устройства. Необходимо точно рассчитывать параметры внешней цепи затвора, чтобы контролировать точку срабатывания. Важно также учитывать тепловой режим и обеспечивать адекватный теплоотвод, особенно при работе с высокими токами или напряжениями, чтобы предотвратить перегрев и обеспечить долговечность устройства.

Программируемые однопереходные транзисторы: Гибкость в мире дискретных компонентов

В мире электроники, где доминируют сложные микроконтроллеры и программируемые логические интегральные схемы, скромный программируемый однопереходный транзистор (ПОТ или PUT) продолжает оставаться незаменимым инструментом для решения узкого круга изящных задач. В отличие от своих цифровых собратьев, PUT работает в аналоговой области, предлагая разработчику уникальную возможность задать пороги срабатывания и характеристики временной задержки с помощью всего лишь пары внешних резисторов. Это делает его идеальным «строительным блоком» для генераторов релаксационных колебаний, таймеров, детекторов пересечения нуля и систем запуска тиристоров. Его прелесть заключается в простоте: для создания стабильного генератора пилообразного напряжения или точного порогового компаратора часто достаточно одного PUT и нескольких пассивных компонентов, что исключает необходимость в более дорогих и сложных ИС.

История этого компонента начинается как ответ инженеров на ограничения классического однопереходного транзистора (UJT). Стандартный UJT, изобретенный еще в середине прошлого века, имел фиксированный коэффициент stand-off (η), что жестко определяло его напряжение срабатывания и ограничивало гибкость применения. Программируемая версия, по сути, является тиристорной структурой с выводом затвора, но ее поведение искусственно «запрограммировано» внешним делителем напряжения. Эта технология позволила радикально расширить сферу применения, перенеся ее из узких рамок простых генераторов в более точные и настраиваемые схемы. Фактически, PUT — это яркий пример того, как clever-инжиниринг и переосмысление функций существующих полупроводниковых структур могут породить совершенно новый класс устройств, сохраняющий актуальность десятилетиями благодаря своей простоте, надежности и низкой стоимости.

Практические сценарии применения

Главная сила программируемого однопереходного транзистора раскрывается в проектах, где требуется простое и дешевое создание временных интервалов или генерация специфических форм сигналов без использования микроконтроллера. Яркий пример — системы управления мощностью на симисторах или тиристорах в бытовых приборах. В диммерах для освещения или регуляторах скорости для ручного электроинструмента PUT часто выступает в роли сердца схемы фазового управления. Он генерирует импульс в точно рассчитанный момент времени каждого полупериода сетевого напряжения, посылая сигнал на открытие симистора и таким образом регулируя среднюю мощность, подаваемую на нагрузку. Это решение надежно, электромагнитно совместимо и не требует прошивки.

Другая обширная область — это всевозможные генераторы сигналов и таймеры. PUT идеально подходит для создания линейно нарастающего пилообразного напряжения, которое является основой для работы простых осциллографов, систем развертки или генераторов звуковых эффектов в игрушках и сигнализациях. В охранных датчиках его можно использовать для создания реле времени, которое включает сирену на определенный промежуток времени после срабатывания sensor. В промышленной автоматике PUT нашел применение в датчиках скорости вращения валов или в простых системах контроля уровня жидкости, где пересечение определенного порога напряжения с датчика приводит к формированию четкого импульса для последующей логики.

Факторы выбора

Подбирая программируемый однопереходный транзистор для своего проекта, необходимо обратить внимание на несколько ключевых параметров, которые напрямую повлияют на работу схемы. Первое и самое важное — это максимальное пиковое импульсное напряжение между анодом и катодом. Оно определяет, в цепях с каким напряжением можно безопасно использовать компонент. Второй критический параметр — ток управления затвором (I_G) и ток включения (I_P). От них зависит, насколько легко транзистор перейдет в открытое состояние, и это диктует номиналы резисторов во внешней цепи программирования.

• Максимальный ток анода (I_A): Определяет, какую нагрузку может коммутировать транзистор напрямую. Часто его достаточно только для управления базой более мощного транзистора или затвором тиристора.
• Межпереходная емкость: Влияет на максимальную частоту генерации. Для высокочастотных схем следует выбирать модели с минимальной емкостью.
• Температурный диапазон: Для промышленных или автомобильных применений необходим расширенный диапазон (например, от -40°C до +125°C).

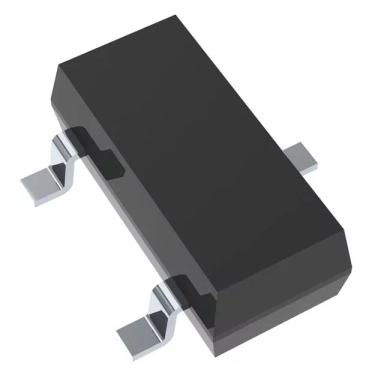

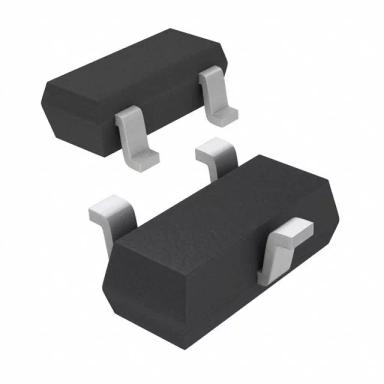

• Тип корпуса: Для монтажа вручную подходят корпуса TO-92, а для автоматизированной сборки на печатные платы — миниатюрные SOT-23 или SOT-323.

Надежный партнер для ваших проектов

Выбирая «Эиком Ру» в качестве поставщика электронных компонентов, вы получаете не просто доступ к обширному каталогу программируемых однопереходных транзисторов от ведущих мировых производителей, но и полную уверенность в качестве каждой детали. Мы тщательно проверяем всю поступающую продукцию, чтобы исключить риски, связанные с контрафактом. Наши специалисты всегда готовы помочь с подбором аналога или консультацией по применению. Мы предлагаем выгодные цены для проектов любого масштаба — от единичных экземпляров для хобби до крупных оптовых партий для серийного производства. И помните: для всех заказов мы организовали бесплатную доставку по всей территории Российской Федерации, чтобы вы могли сосредоточиться на творческом процессе разработки, не думая о логистике и издержках.
