DIP-переключатели

DIP-переключатели (Dual In-line Package switches) представляют собой ряд механических переключателей, которые упакованы в корпус с двумя параллельными рядами выводов, напоминающими микросхему.

Переключатели используются для настройки функций оборудования, выбора режимов работы или задания параметров, не требующих частого изменения. Каждый переключатель в пакете может находиться в одном из двух состояний: включено или выключено, что позволяет создавать двоичные комбинации для различных настроек.

DIP-переключатели широко применяются в электронике благодаря своей простоте, надежности и удобству в использовании.

Принцип работы DIP-переключателей основан на механическом соединении или разрыве электрического контакта. При переводе переключателя в положение "включено" происходит замыкание контактов, что позволяет электрическому сигналу проходить через переключатель. В положении "выключено" контакт разрывается, и сигнал не проходит. Это позволяет легко управлять различными аспектами работы устройства, изменяя конфигурацию переключателей.

Сфера применения и совместимость с другими компонентами

DIP-переключатели находят широкое применение в различных областях электроники и техники. Они используются в компьютерах, промышленном оборудовании, телекоммуникационном оборудовании, бытовой электронике и многих других устройствах. Например, они могут применяться для установки адреса устройства в сети, выбора режимов работы устройства, настройки параметров аудио- или видеооборудования и т.д.

Совместимость DIP-переключателей с другими компонентами электронной цепи определяется их электрическими характеристиками, такими как напряжение и ток. Важно убедиться, что параметры переключателя соответствуют параметрам цепи, в которую он интегрирован. Кроме того, следует учитывать логические уровни сигналов, с которыми должен работать переключатель, чтобы обеспечить правильную интеграцию с логическими схемами и микросхемами.

1. Механическая надежность. DIP-переключатели должны обеспечивать надежное соединение в течение всего срока службы.
2. Электрические параметры. Необходимо учитывать максимально допустимые напряжение и ток для переключателей.
3. Конфигурация контактов. Количество и расположение контактов определяют функциональность и удобство использования.

DIP-переключатели являются важным элементом для многих устройств, позволяя производителям и пользователям адаптировать функциональность продукта к конкретным потребностям. Их простота и универсальность делают их незаменимым компонентом в мире электроники.

DIP-переключатели: незаметные дирижеры электронных устройств

В мире электроники, полном сложных микросхем и ярких дисплеев, DIP-переключатели остаются скромными, но абсолютно незаменимыми тружениками. Эти компактные устройства, похожие на миниатюрные коробочки с рядами ползунков, выполняют критически важную функцию настройки и конфигурации оборудования без необходимости перепрошивки или пайки. Их название — акроним от Dual In-line Package, что прямо указывает на их форму и способ монтажа: они предназначены для установки в отверстия печатной платы, как и стандартные микросхемы, по двум параллельным рядам. Практически любое сложное устройство, требующее первоначальной настройки параметров «железа», имеет в своей конструкции такой переключатель. Именно он позволяет инженеру задать уникальный сетевой адрес промышленному контроллеру, выбрать режим работы материнской платы компьютера с помощью джамперов (которые являются вариацией идеи), или откалибровать чувствительность датчика в измерительном приборе перед его первым запуском.

Эволюция простоты: от механических ползунков к современным решениям

Появление DIP-переключателей стало прямым следствием распространения технологии DIP-корпусов для интегральных схем в 1970-х годах. Инженерам потребовался столь же стандартизированный, простой и дешевый способ управления логическими уровнями сигналов на плате, и механический переключатель, вписанный в общую архитектуру, стал идеальным решением. Конструкция большинства классических моделей гениально проста: внутри корпуса из термостойкого пластика расположены подвижные ползунки, которые замыкают или размыкают неподвижные контакты, выведенные на штыревые выводы. Со временем эта базовая концепция обросла множеством вариаций, направленных на повышение надежности и удобства. Например, для защиты от случайного переключения были разработаны модели с защитной крышкой, а для автоматизированной сборки и настройки появились переключатели с шариковым механизмом (slide), обеспечивающим четкий тактильный клик и предотвращающим дребезг контактов. Для самых требовательных применений, где вибрация или влажность являются проблемой, были созданы герметичные исполнения. Несмотря на развитие цифровых интерфейсов, потребность в простом, энергонезависимом и мгновенном средстве конфигурации ensures, что DIP-переключатели остаются актуальными и по сей день, постоянно адаптируясь к новым стандартам монтажа и экологическим требованиям.

Как выбрать идеальный DIP-переключатель: гид по ключевым параметрам

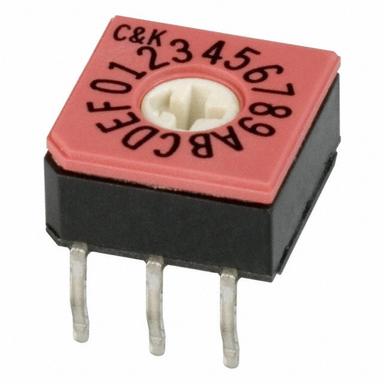

Выбор конкретной модели диктуется задачами проекта и условиями будущей эксплуатации. Первым и самым очевидным параметром является количество позиций: от компактных 4-позиционных моделей для простых задач до 10- и более позиционных для сложных адресаций и настроек. Далее необходимо определить тип привода: поворотные (rotary) требуют для переключения отвертки, что идеально для редко меняемых настроек, защищенных от вмешательства; ползунковые (slide) с возможностью переключения пальцем удобны для частых изменений конфигурации. Критически важен номинальный ток и напряжение, которые определяют нагрузочную способность контактов — для слаботочных цифровых сигналов подходят одни значения, для коммутации питания периферии требуются другие. Шаг выводов (2.54 мм или 2.0 мм) должен соответствовать посадочному месту на вашей печатной плате. Материал корпуса (обычно PA6T, PA9T, LCP) определяет стойкость к высокой температуре пайки, а исполнение контактов (позолота, оловянное покрытие) влияет на надежность и долговечность соединения. Для устройств, работающих в сложных условиях, обязательна проверка на соответствие степени защиты от пыли и влаги (IP) и рабочему температурному диапазону.

Почему заказ DIP-переключателей в «Эиком Ру» — правильное решение

Наш интернет-магазин осознает, что даже такой, казалось бы, простой компонент, как DIP-переключатель, является фундаментом надежности всего вашего устройства. Поэтому мы сформировали обширный ассортимент, куда вошли продукты ведущих мировых производителей (TE Connectivity, CTS Electrocomponents, Apem, Wurth Elektronik), прошедшие строгий входной контроль. Вы найдете у нас как классические ползунковые и поворотные модели, так и современные низкопрофильные и защищенные исполнения. Мы понимаем, что стоимость компонентов напрямую влияет на себестоимость конечного продукта, поэтому предлагаем действительно конкурентные цены и специальные условия для оптовых покупателей и постоянных клиентов. Важным преимуществом является быстрая и, что существенно, бесплатная доставка по всей территории России, позволяющая вам получать заказанные компоненты точно в срок без лишних издержек. Каждая позиция в каталоге сопровождается подробным техническим описанием и фотографиями, чтобы вы могли сделать осознанный выбор, а наша служба технической поддержки готова помочь с консультацией.
