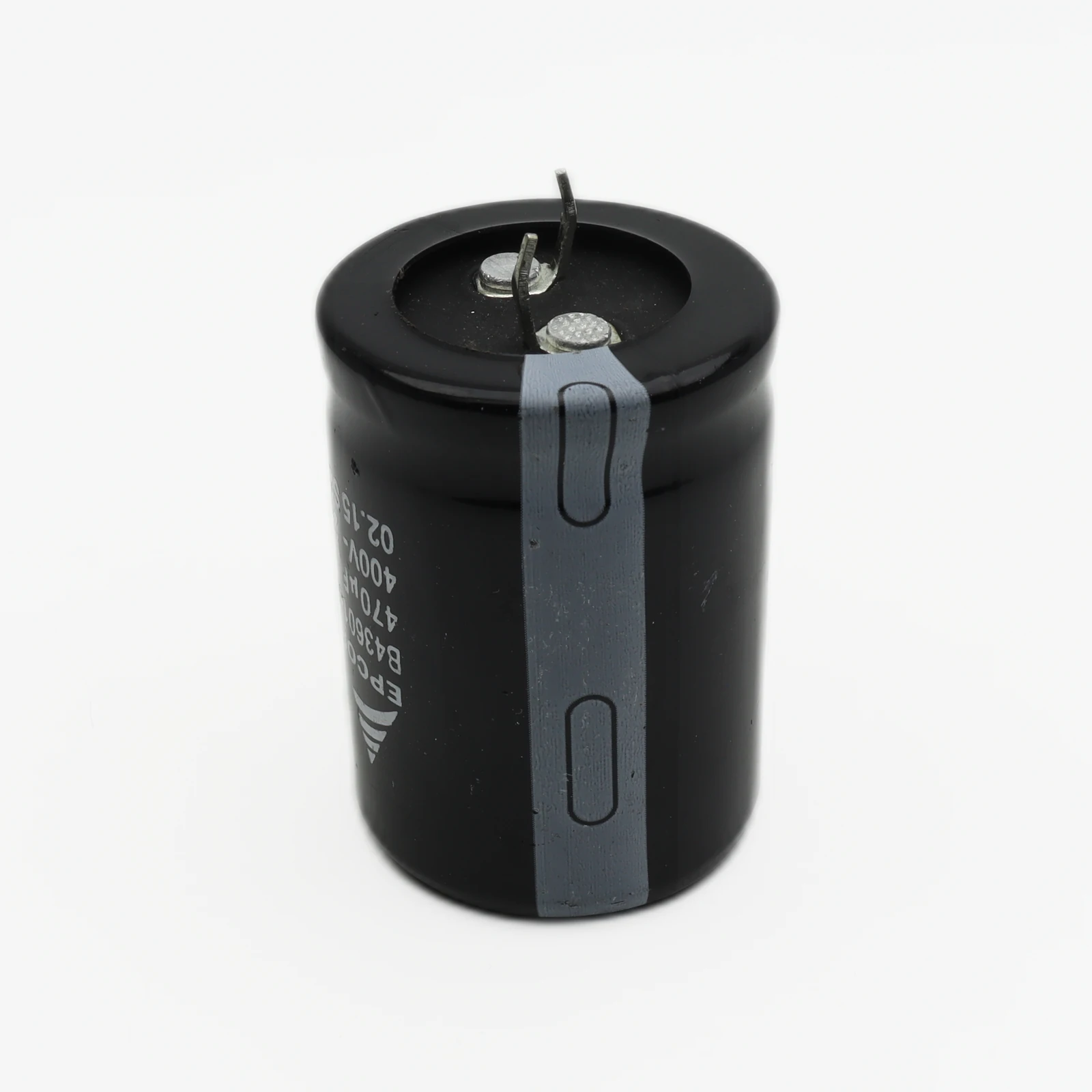

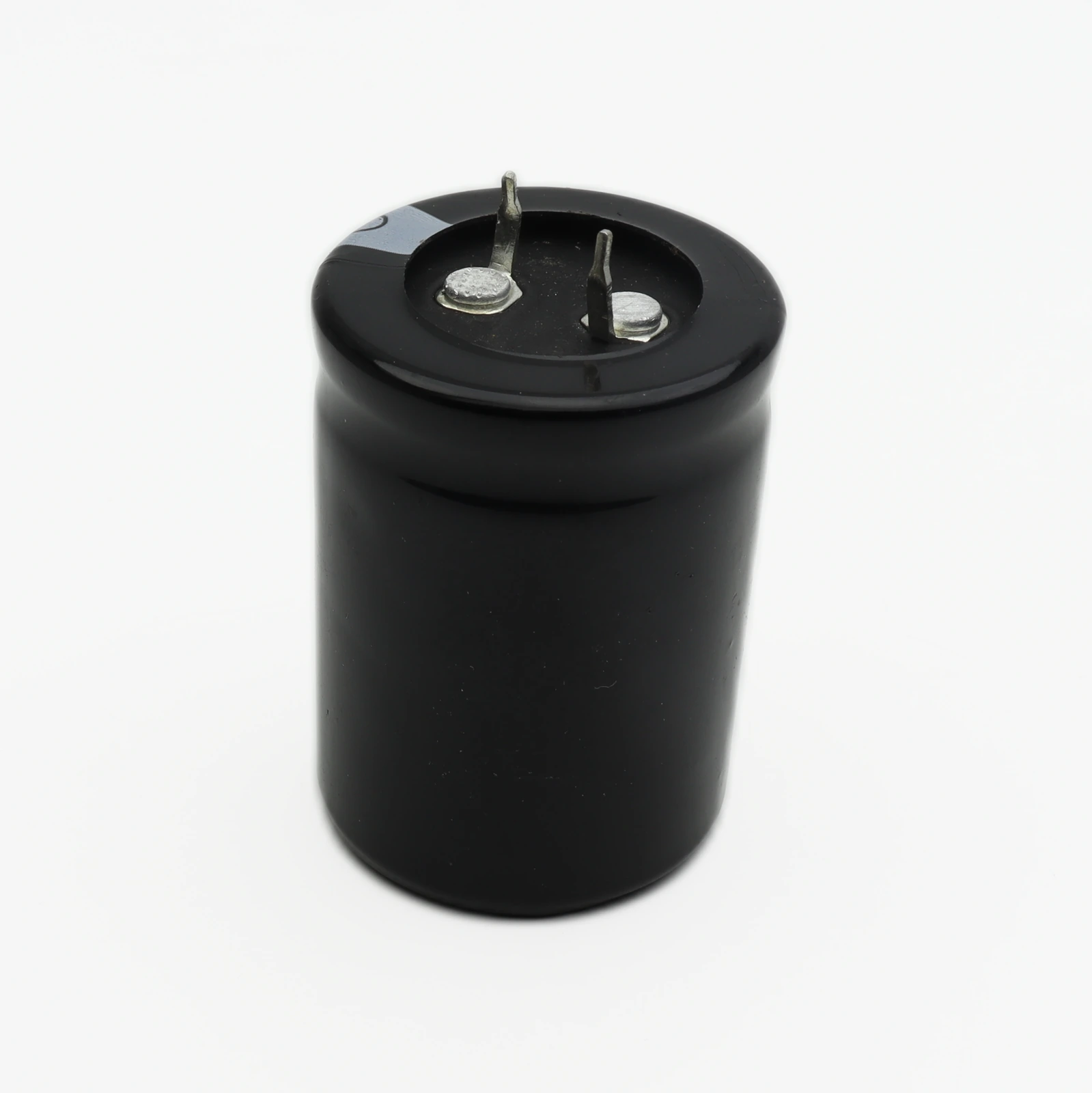

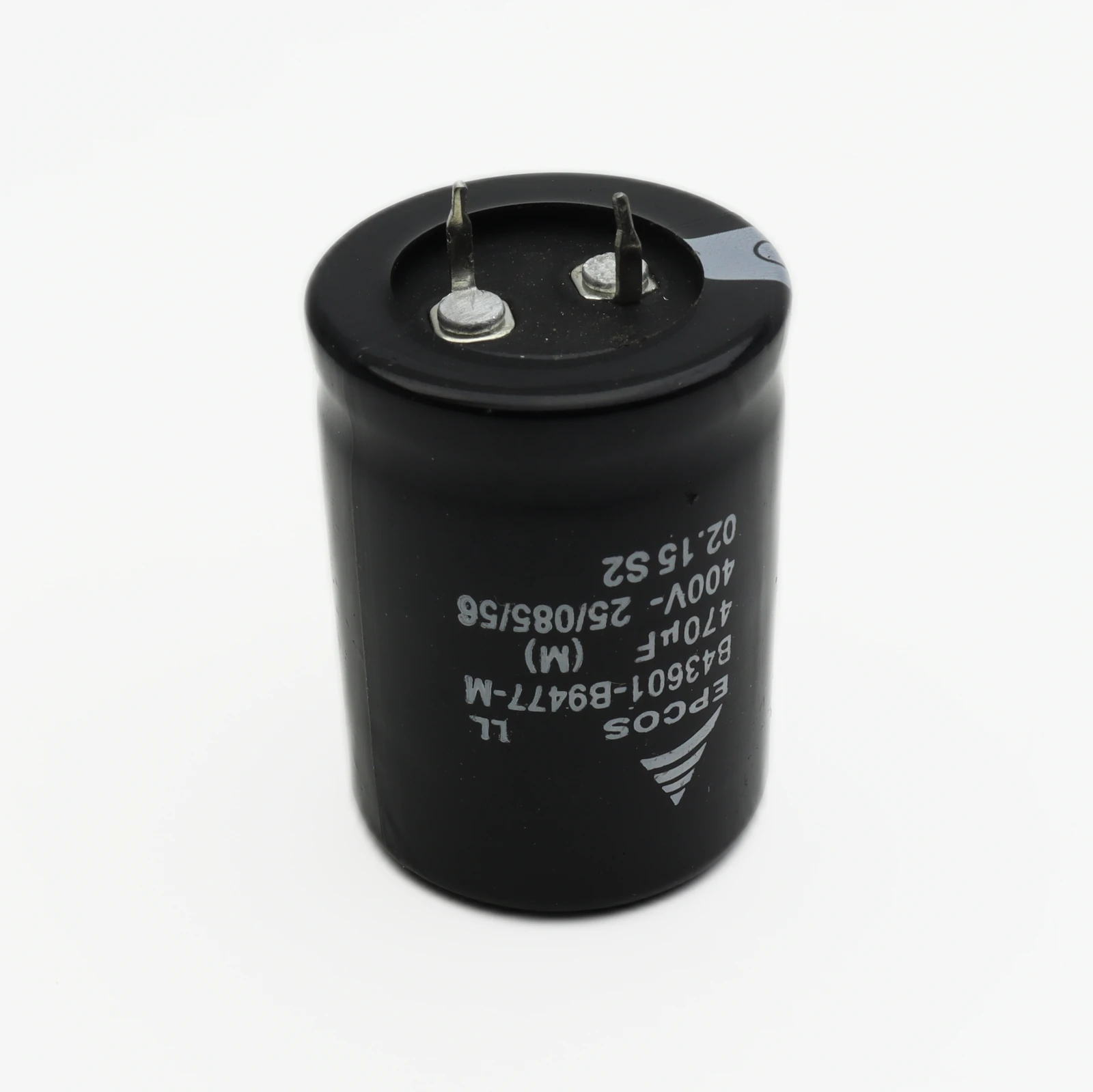

Алюминиевый электролитический конденсатор B43601B9477M: как обеспечить стабильность в импульсных блоках питания?

Высокие пульсирующие токи и экстремальные температурные режимы часто становятся причиной преждевременного выхода силовой электроники из строя. Именно для таких условий разработан алюминиевый электролитический конденсатор B43601B9477M, представленный в разделе конденсаторы каталога EPCOS. Эта модель отличается повышенной стойкостью к вибрациям и стабильностью параметров при длительной нагрузке, что критично для источников бесперебойного питания и промышленной автоматики.

На что смотреть при подборе

• Ёмкость: 4700 мкФ
• Номинальное напряжение: 400 В
• Температурный диапазон: от -40 до +105 °C
• Диаметр корпуса: 35 мм
• Пульсирующий ток: высокий уровень

Содержание

• Особенности монтажа и крепления
• Тепловой режим и долговечность
• Аналоги и замена

Особенности монтажа и крепления

При установке компонента в печатную плату или на шасси важно учитывать габариты корпуса. Модель имеет выводы под винт, что требует правильного момента затяжки. Недостаточный контакт приведет к росту переходного сопротивления и перегреву, а избыточное усилие может повредить клеммы. Рекомендуемый момент затяжки для данного типа клемм составляет 1.2–1.5 Н·м. Используйте динамометрическую отвертку для контроля.

Также обратите внимание на расстояние до соседних компонентов. Для эффективного отвода тепла вокруг корпуса должен оставаться зазор не менее 5 мм. Это обеспечит естественную конвекцию и предотвратит локальный перегрев, который сокращает срок службы электролита.

Тепловой режим и долговечность

Стабильность работы в широком температурном диапазоне делает эту серию востребованной в уличном оборудовании и неотапливаемых помещениях. Однако стоит помнить, что ресурс конденсатора напрямую зависит от температуры окружающей среды и внутреннего нагрева током пульсации. При проектировании узла закладывайте запас по напряжению не менее 20% от номинала.

Важный нюанс, который не всегда отражен в общих даташитах: при монтаже нескольких конденсаторов в плотную группу избегайте расположения их друг над другом без воздушного зазора. Вертикальный монтаж выводами вверх предпочтительнее для естественного выхода газов через предохранительный клапан, если таковой предусмотрен конструкцией корпуса.

Аналоги и замена

При необходимости замены или кросс-референса важно сопоставить не только ёмкость и напряжение, но и габариты, а также тип выводов. Ниже приведена таблица совместимых решений.

Обратите внимание, что аналог от Vishay может иметь отличающийся диаметр корпуса — это важно при компоновке печатной платы. Всегда проверяйте чертеж перед утверждением замены.

Где приобрести

Компонент B43601B9477M от EPCOS можно приобрести с бесплатной доставкой через Эиком. Наличие на складе позволяет сократить сроки сборки оборудования.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией EPCOS.
