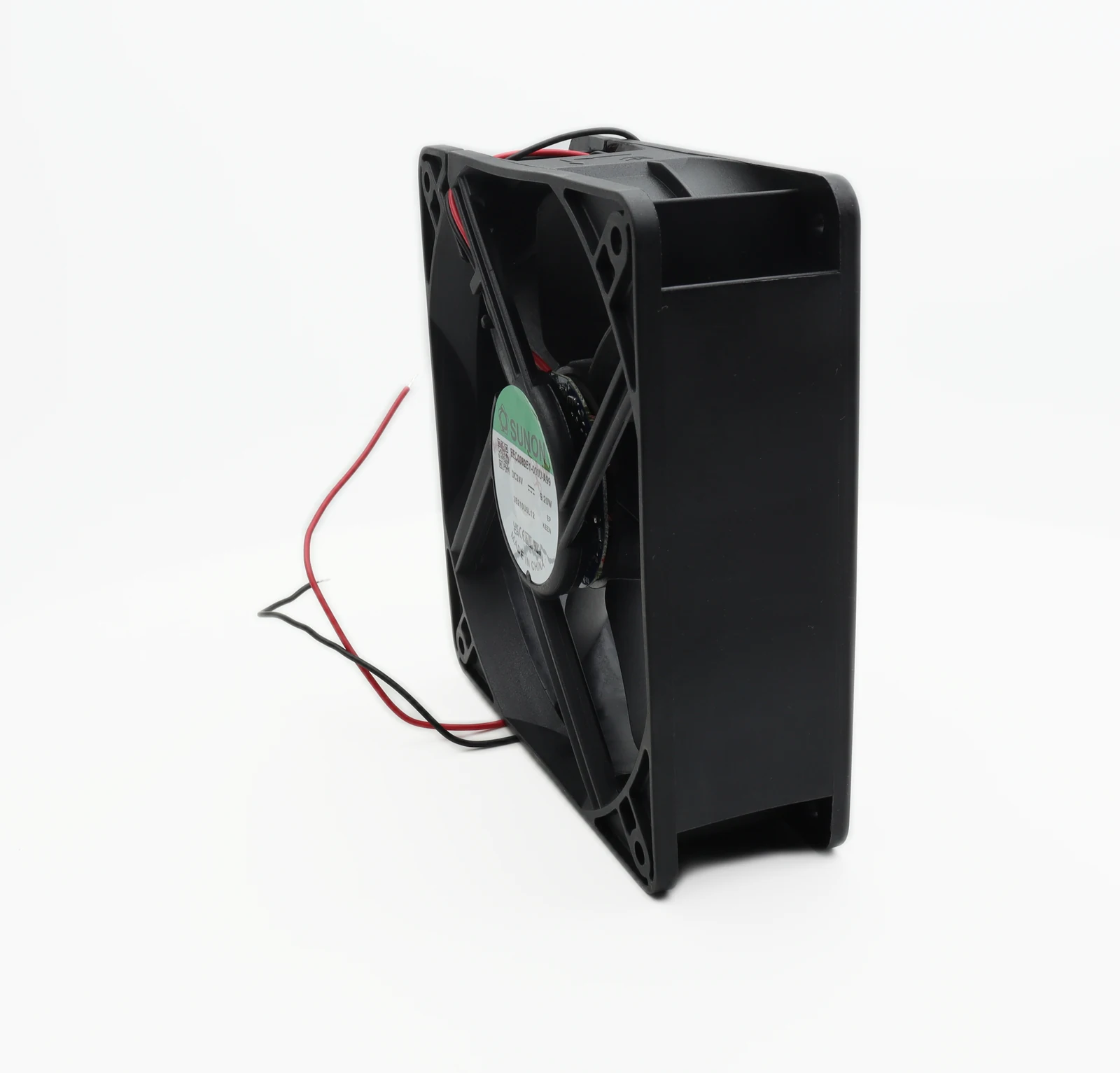

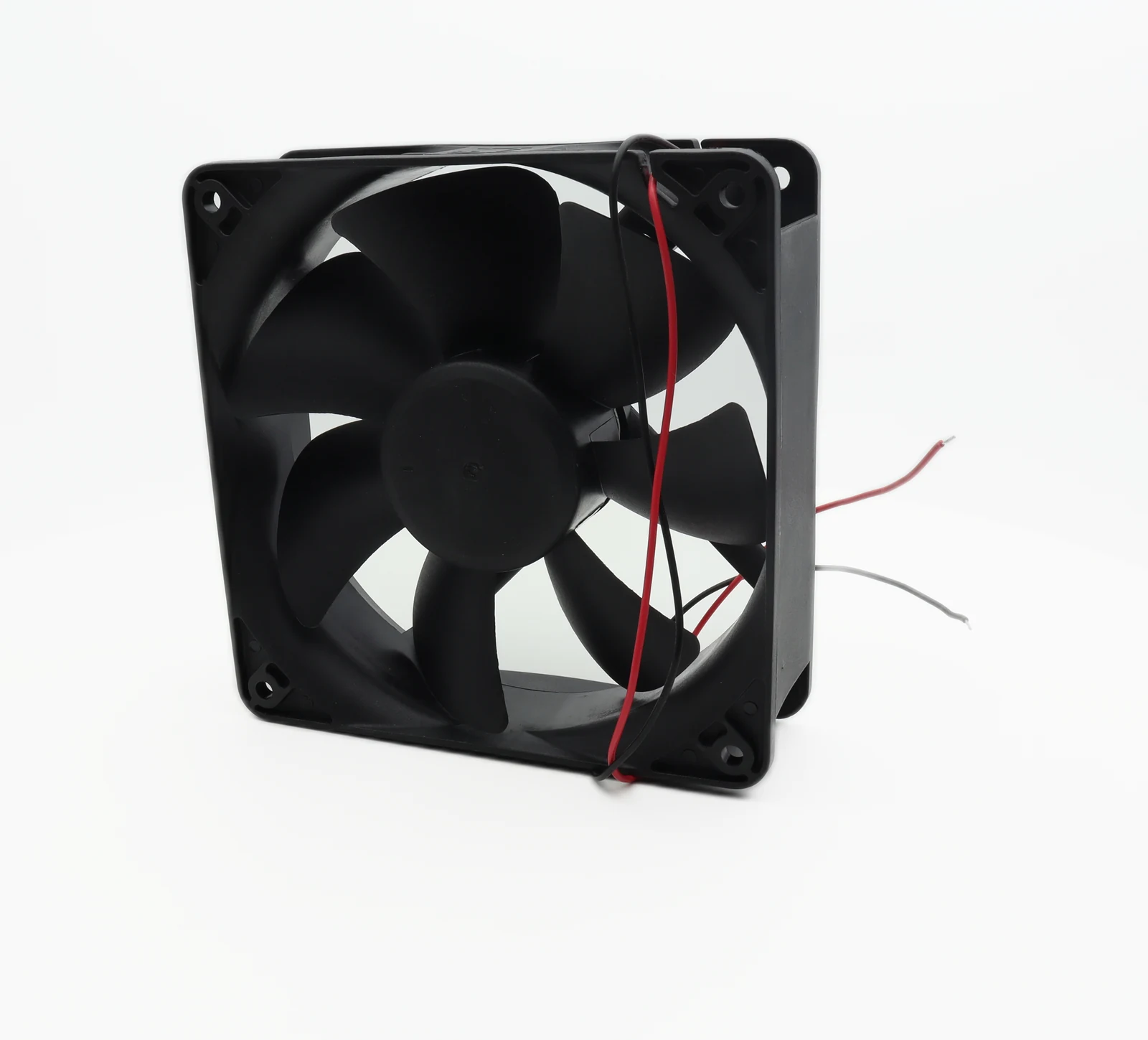

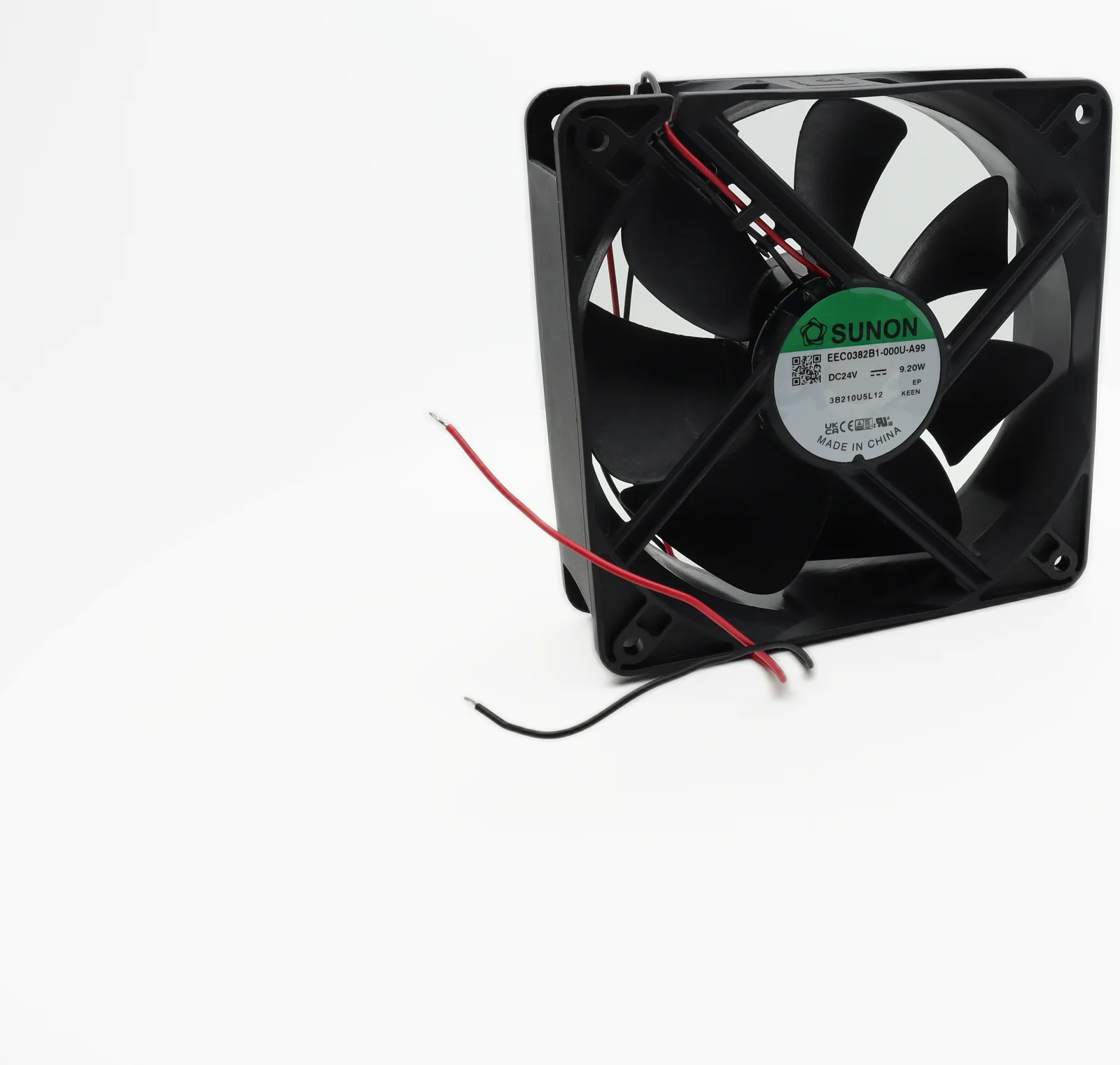

Осевой вентилятор 120х38 мм EEC0382B1-000U-A99: как подобрать аналог без потери производительности?

В отличие от стандартных 25-мм моделей, осевой вентилятор EEC0382B1-000U-A99 предлагает увеличенную глубину крыльчатки, что критично для преодоления высокого аэродинамического сопротивления в плотных сборках. Инженеры, работающие с разделом вентиляторы, тепловое оборудование, часто сталкиваются с выбором между габаритами и эффективностью. Продукция SUNON в данном номинале решает эту дилемму, обеспечивая стабильный поток воздуха там, где обычные решения не справляются.

Кратко о главном

• Напряжение питания: 24 В пост. тока
• Габаритные размеры: 120 х 120 х 38 мм
• Тип подключения: Выводы (Wire)
• Подшипник: Качения (Ball Bearing)
• Потребляемый ток: 0.38 А (тип.)
• Скорость вращения: 2800 об/мин

Содержание

• Нюансы подбора замены
• Особенности монтажа корпуса 38 мм
• Сравнение с аналогами

Нюансы подбора замены

При поиске альтернативы для модели EEC0382B1-000U-A99 важно учитывать не только электрические параметры, но и аэродинамическую характеристику. Увеличенная толщина корпуса (38 мм против стандартных 25 мм) позволяет разместить более крупную крыльчатку с увеличенным углом атаки лопастей. Это обеспечивает высокое статическое давление, необходимое для продувки радиаторов или работы в закрытых шкафах с фильтрами.

Замена на более тонкий вентилятор возможна только в случае, если система не имеет значительного сопротивления воздушному потоку. В противном случае падение производительности может достигать 40-50%, что приведет к перегреву оборудования. При кросс-референсе обязательно сверяйте кривые P-Q (давление-расход), а не только максимальный расход воздуха (CFM).

Особенности монтажа корпуса 38 мм

Установка устройства требует внимания к крепежным отверстиям и глубине посадочного места. Стандартные крепежные салазки для 120-мм вентиляторов часто универсальны, но могут не обеспечивать достаточной жесткости для более тяжелой модели с подшипниками качения. Вибрации от ротора большей массы могут передаваться на корпус шкафа.

Практический совет: При монтаже EEC0382B1-000U-A99 используйте антивибрационные проставки или резиновые шайбы под винты. Из-за увеличенного момента инерции ротора в корпусе 38 мм, время разгона до номинальных оборотов может быть чуть выше, чем у тонких моделей. Если управление осуществляется через ШИМ-контроллер с диагностикой вращения, убедитесь, что время старта в прошивке настроено с запасом, чтобы избежать ложных ошибок "Fan Fail".

Сравнение с аналогами

На рынке присутствуют различные решения в форм-факторе 12038. Ниже приведена таблица для сравнения ключевых параметров.

Обратите внимание, что аналоги из бюджетного сегмента часто используют подшипники скольжения (Sleeve), что снижает ресурс при высоких температурах по сравнению с подшипниками качения в оригинале. Это важно при эксплуатации в горячих зонах промышленных шкафов.

Где приобрести оригинальный компонент

SUNON EEC0382B1-000U-A99 доступен к отгрузке — оформите заказ на сайте. Покупка у официального дистрибьютора гарантирует соответствие заявленным характеристикам и наличие сертификатов качества.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией SUNON.
