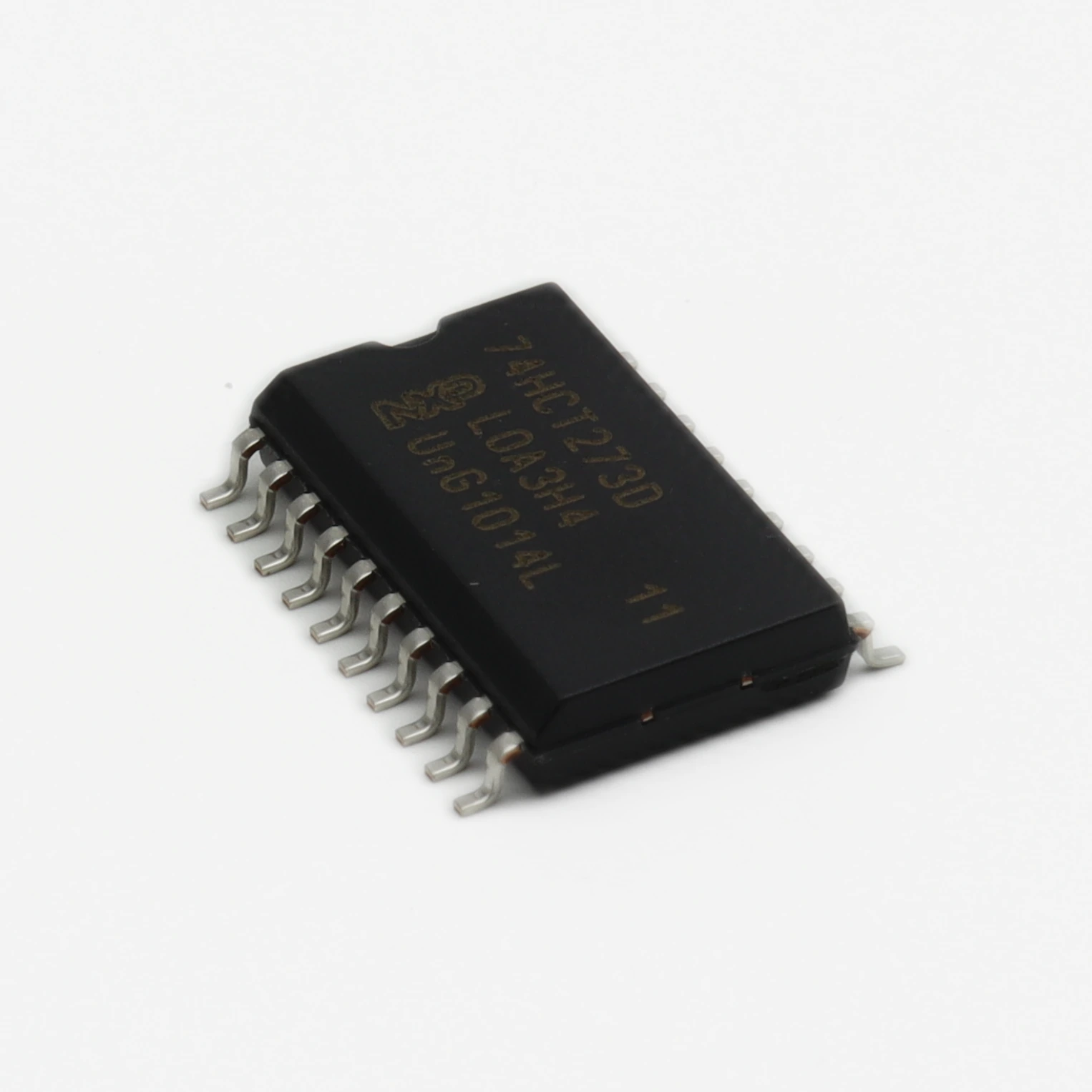

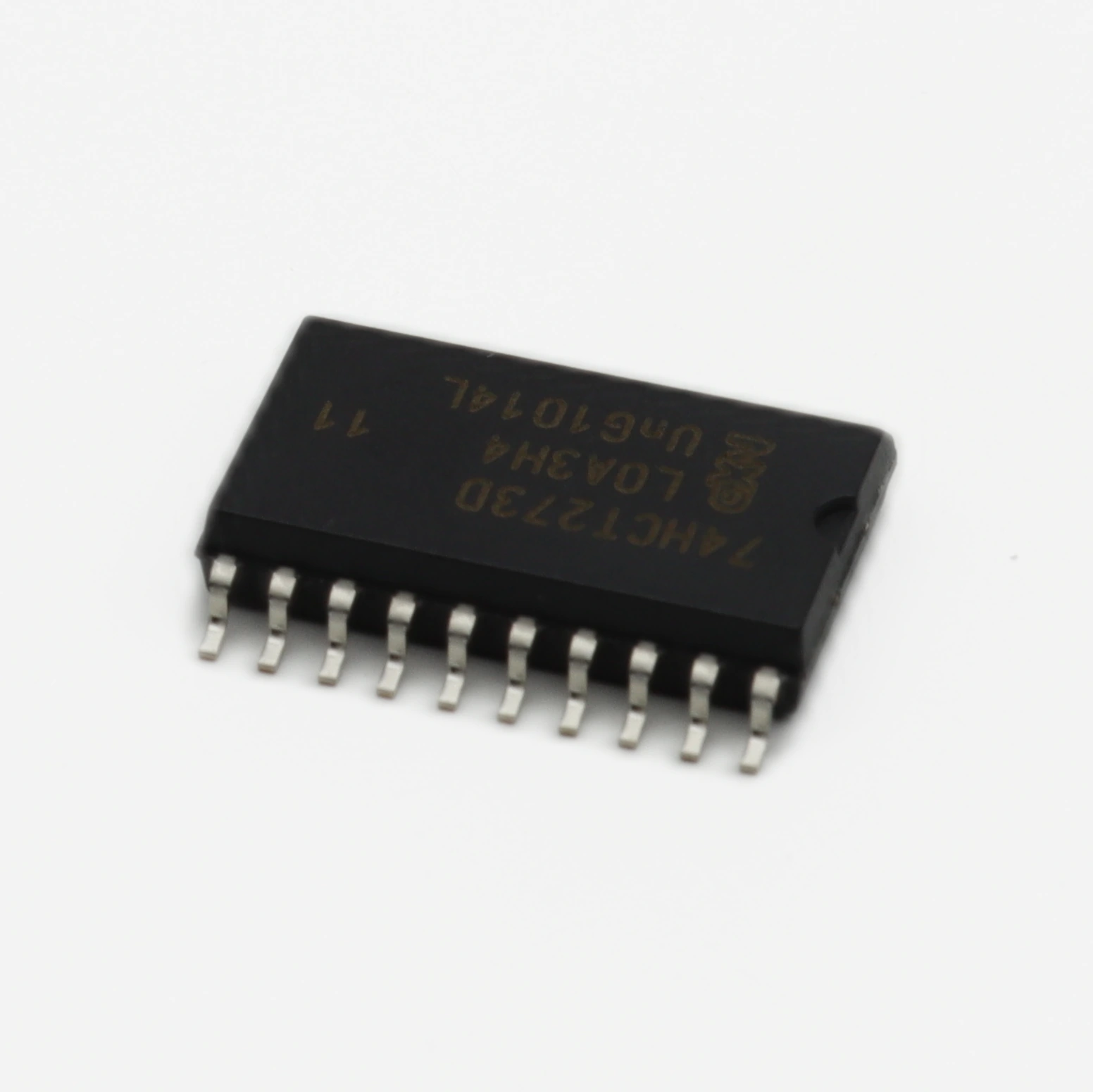

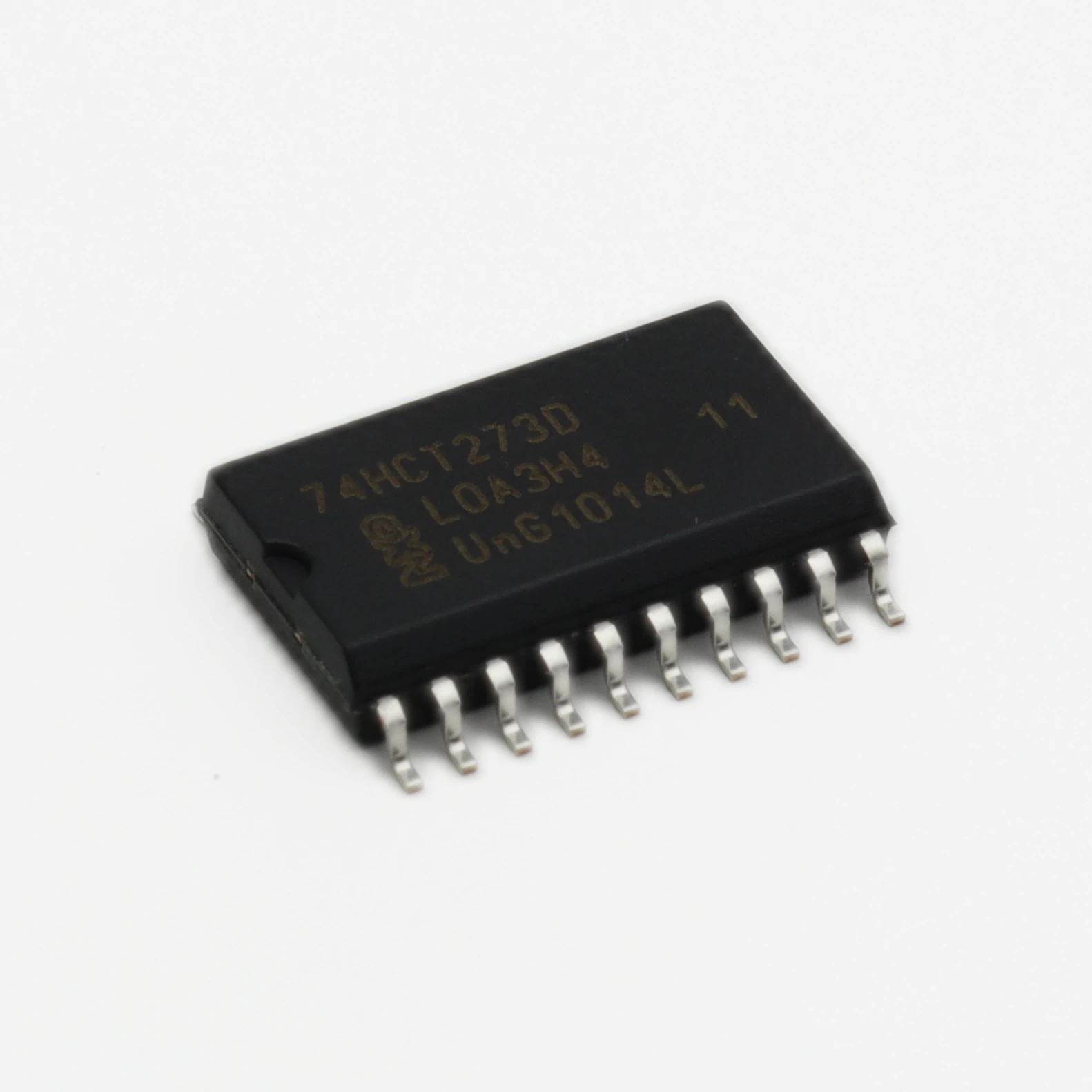

Технический разбор октальный D-триггер 74HCT273D,653: стабильность соединений в корпусе SO20

Обеспечение стабильности сигналов в промышленных контроллерах требует надежных элементов памяти. Именно эту задачу решает 74HCT273D,653 от NEXPERIA — октальный D-триггер, представленный в разделе Логические микросхемы - Триггеры. Устройство сочетает высокоскоростную логику HCT с совместимостью по уровням TTL, что критично при модернизации устаревших узлов без полной замены периферии.

Кратко о главном

• Напряжение питания: 4.5–5.5 В
• Логическое семейство: HCT (TTL-совместимое)
• Корпус: 20SO (SOIC)
• Температурный диапазон: -40…+125 °C
• Функция: 8-разрядный регистр с асинхронным сбросом

Содержание

• Какие технические акценты учесть при замене?
• Почему инженеры выбирают эту серию логики?
• Как сравнить решения для проекта?

Какие технические акценты учесть при замене?

При подборе аналогов для ремонта плат важно учитывать не только распиновку, но и пороговые уровни входов. Серия HCT, к которой относится 74HCT273D,653, имеет входы, совместимые с TTL-логикой, в отличие от чистой CMOS серии HC. Это означает, что триггер корректно распознает логический ноль даже при напряжении около 0.8 В, что часто встречается в смешанных системах питания.

Практический совет: При замене микросхемы в действующем устройстве обратите внимание на цепь сброса (Master Reset). В корпусе 20SO вывод сброса чувствителен к наводкам. Если в исходной схеме нет подтягивающего резистора к плюсу питания, рекомендуется добавить его номиналом 10 кОм непосредственно у вывода микросхемы. Это предотвратит ложный сброс регистра при переходных процессах включения, что часто упускается в типовых схемах, но критично для промышленной эксплуатации.

Почему инженеры выбирают эту серию логики?

Популярность данного компонента обусловлена балансом между быстродействием и энергопотреблением. Логика HCT позволяет работать в системах с напряжением 5 В, сохраняя высокую помехоустойчивость. Корпусное исполнение 20SO обеспечивает компактный монтаж на плотных печатных платах, где место ограничено, а требования к вибростойкости высоки. Надежность паяных соединений в этом форм-факторе проверена годами эксплуатации в блоках управления станками и измерительных приборах.

Как сравнить решения для проекта?

Для принятия окончательного решения стоит сопоставить характеристики с ближайшими аналогами. Ниже приведена таблица, помогающая оценить совместимость и ценовую категорию.

Обратите внимание, что аналог 74HC273D требует уровней питания, близких к напряжению питания (CMOS-уровни), поэтому прямая замена в TTL-системах без согласования может привести к ошибкам логики. Вариант SN74LS273N имеет другой корпус (DIP), что потребует изменения топологии платы.

Нужен этот компонент? Проверьте наличие 74HCT273D,653 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте NEXPERIA.
