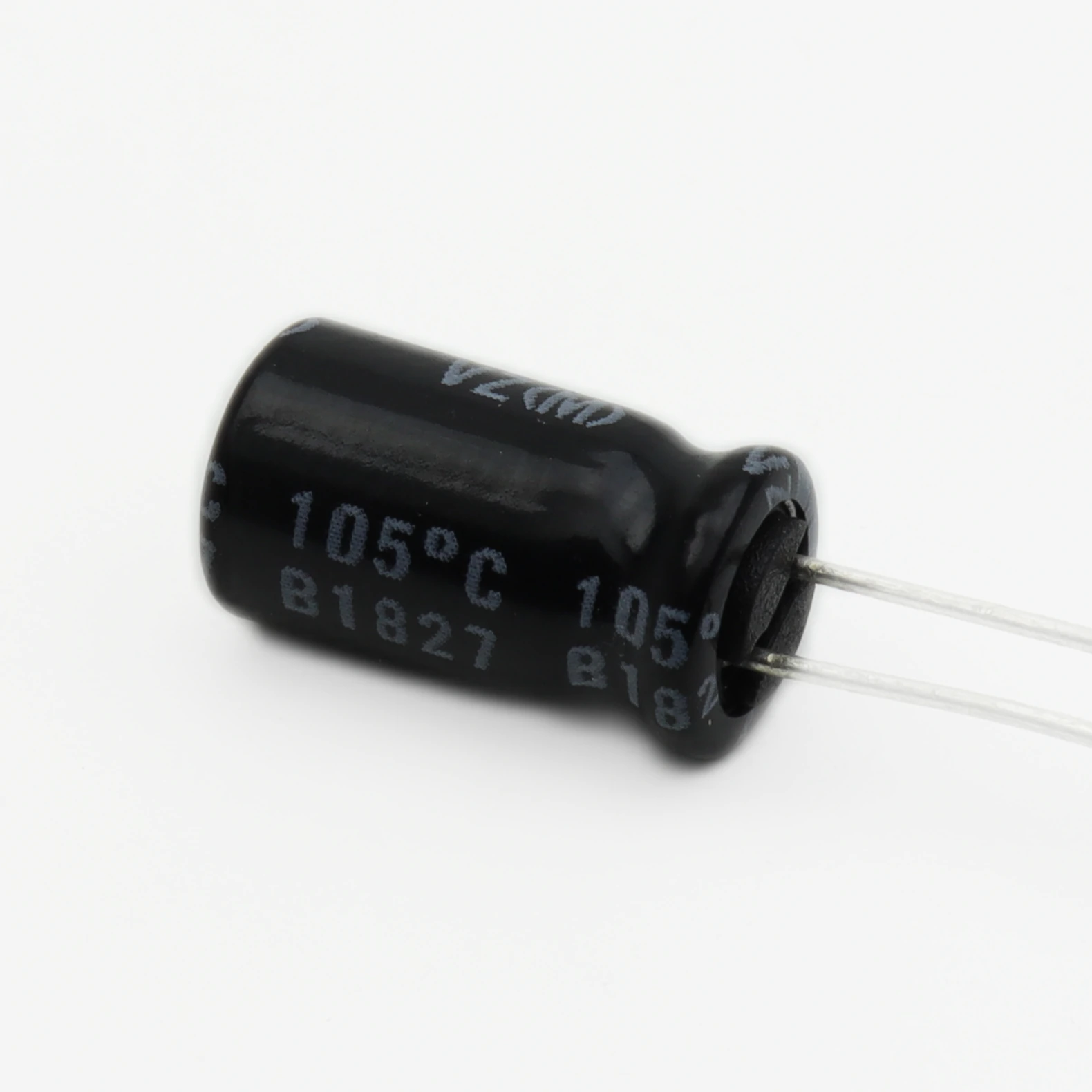

Алюминиевый электролитический конденсатор UVZ1H470MED: как обеспечить стабильность в цепях фильтрации?

Для стабильного сглаживания пульсаций в импульсных блоках питания критично сохранить исходную ёмкость и минимизировать внутренние потери при длительной работе. Именно эту задачу решает алюминиевый электролитический конденсатор UVZ1H470MED от Nichicon, широко представленный в разделе алюминиевых электролитических конденсаторов для промышленных контроллеров и драйверов. При выходе из строя штатного элемента инженеры сталкиваются с риском дестабилизации выходного напряжения, поэтому подбор корректной замены требует точного учёта электрических и габаритных параметров.

Кратко о главном

Важно для применения: UVZ1H470MED имеет ёмкость 47 мкФ, номинальное напряжение 50 В, допуск ±20% и рассчитан на температурный диапазон от –40 до +105 °C. Работает в условиях промышленных вибраций — подходит для точечной замены вышедших из строя элементов в силовых фильтрах.

Содержание

• Технические акценты: на что смотреть при замене?
• Почему выбирают эту серию для ремонта плат?
• Сравнение решений: как избежать ошибок с аналогами?

Технические акценты: на что смотреть при замене?

При поиске дубликата для UVZ1H470MED проектировщики часто фокусируются исключительно на вольтаже, забывая о температурной стабильности и эквивалентном последовательном сопротивлении (ESR). Серия VZ спроектирована с учётом длительной работы при высоких температурах, что критично для закрытых корпусов автоматики. Допуск ±20% означает, что реальная ёмкость может варьироваться от 37,6 до 56,4 мкФ, что полностью укладывается в стандарты большинства DC/DC-преобразователей. Радиальное расположение выводов требует точного совпадения шага монтажных отверстий на печатной плате, иначе возникнут механические напряжения, ведущие к микротрещинам в паяных соединениях.

Почему выбирают эту серию для ремонта плат?

На практике при замене номинала 47 мкФ в корпусах radial часто возникает скрытая проблема: локальный перегрев банки во время ручной пайки. Для этого конкретного типоразмера теплоёмкость электролита невелика, а жидкий наполнитель чувствителен к резким температурным градиентам. Чтобы не спровоцировать раннюю деградацию диэлектрика, используйте паяльник с терморегулятором, выставленным на 320–340 °C, и не держите жало у вывода дольше 2–3 секунд. Важный нюанс, который редко указывают в инструкциях: перед установкой новой детали обязательно разрядите шунтирующие резисторы схемы. Если плата долго хранилась без питания, первичный бросок тока через свежий конденсатор может превысить допустимый ripple current и повредить внутренние контакты. Дополнительно рекомендуется перед монтажом прогреть компонент при +80 °C в течение 30 минут — это стабилизирует оксидный слой и снизит начальный ток утечки.

Сравнение решений: как избежать ошибок с аналогами?

Для оперативного восстановления оборудования допустимо использовать кросс-замены, но необходимо сверять габариты и ESR. Ниже приведена таблица совместимых позиций для быстрого подбора.

Обратите внимание, что Rubycon 35ZLH имеет пониженное рабочее напряжение 35 В — это важно при использовании в цепях с нестабильным питанием, где возможны всплески выше 40 В. Panasonic EEUFK1H470 предлагает схожие габариты, но отличается чуть более низким ESR, что потребует пересчёта фильтрующей способности цепи. UHE1H470MDD позиционируется как высоконадёжная версия с увеличенным сроком службы, однако её высота может не совпадать с оригинальным посадочным местом.

Заказать UVZ1H470MED с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Nichicon.
