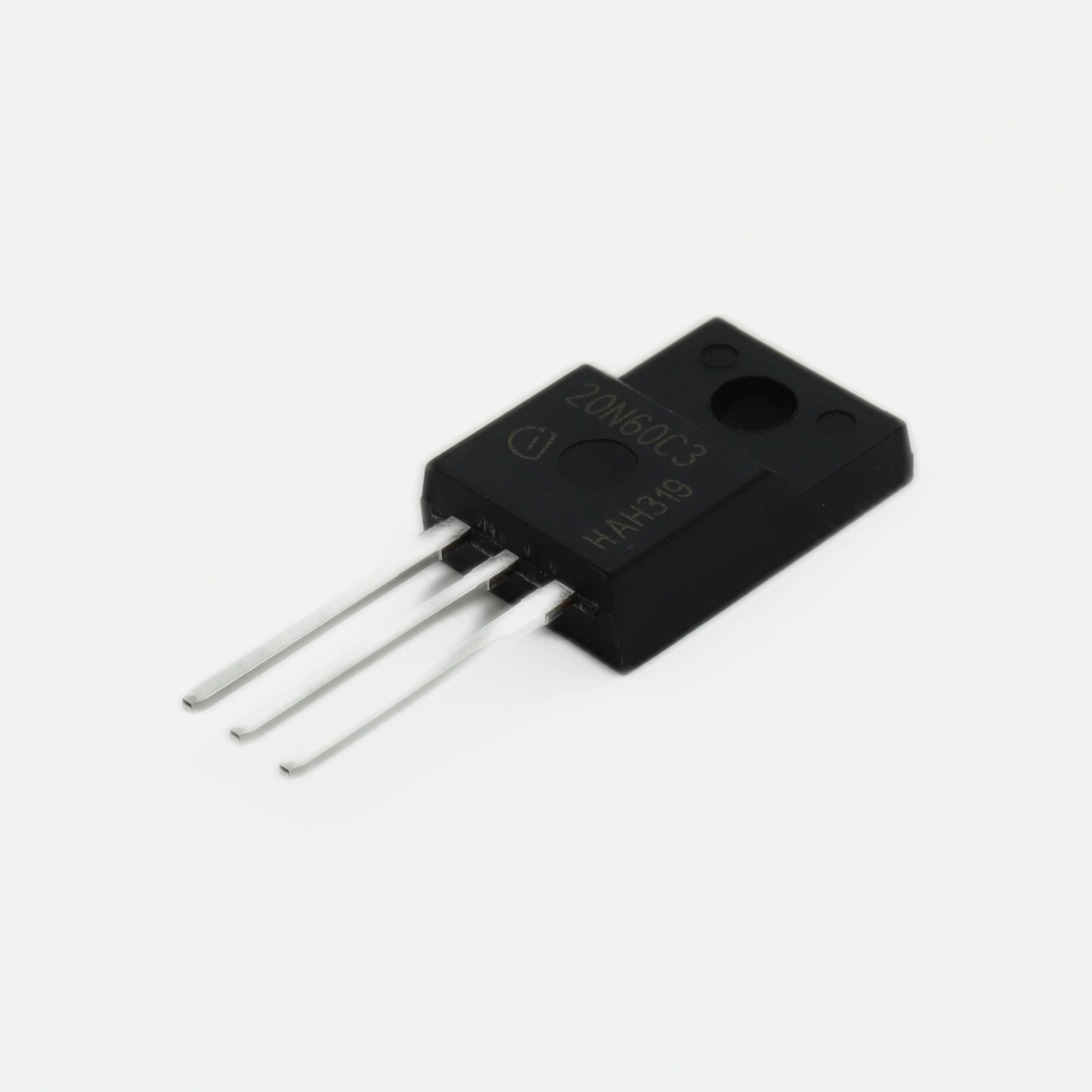

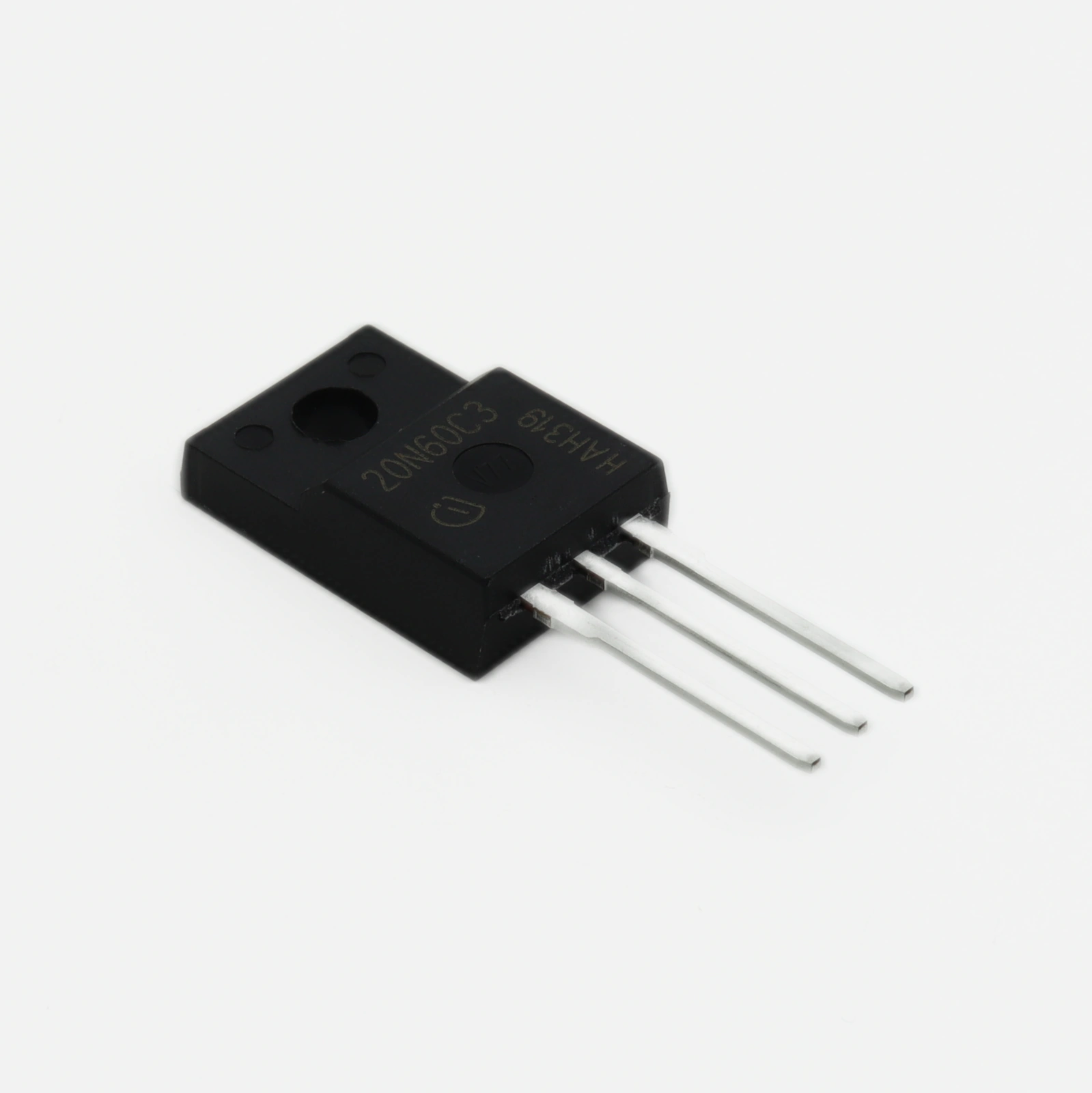

N-канальный силовой полевой транзистор SPA20N60C3: как избежать перегрева в мостовых схемах?

Для импульсных блоков питания и инверторов критично минимизировать потери переключения при высоких напряжениях шины. Именно эту задачу решает SPA20N60C3 — n-канальный силовой полевой транзистор, 600 В, 20,7 А, корпус TO220-111 от Infineon Technologies, представленный в разделе Полевые транзисторы - Одиночные. Архитектура CoolMOS™ C3 обеспечивает сверхнизкое сопротивление канала, что напрямую влияет на тепловой режим и общую эффективность преобразователя. При проектировании силовых каскадов инженеры сталкиваются с необходимостью баланса между скоростью коммутации и устойчивостью к электромагнитным помехам. Данная модель предлагает оптимальное соотношение параметров для средненагруженных промышленных систем.

Кратко о главном

• Напряжение сток-исток (Vds): 600 В
• Ток стока (Id) при 25 °C: 20,7 А
• Сопротивление Rds(on) при Vgs=10 В: ~190 мОм
• Заряд затвора (Qg): 25 нКл
• Тип корпуса: TO220-111 (PG-TO220-3-11)

Содержание

• Какие параметры критичны при подборе аналога?
• Почему выбирают серию CoolMOS™ C3?
• Практический совет по монтажу
• Как избежать ошибок при кросс-референсе?

Какие параметры критичны при подборе аналога?

При замене устаревших планарных MOSFET на современные решения необходимо сверять не только напряжение пробоя и максимальный ток, но и динамические характеристики. В первую очередь обращайте внимание на заряд затвора и ёмкость Миллера. Если в исходной схеме использовался драйвер с ограниченным током заряда, переход на модель с низким Qg потребует пересчёта резистора в цепи затвора. Игнорирование этого нюанса приводит к увеличению скорости нарастания напряжения dV/dt, что может вызвать ложное открытие соседних ключей в мостовой топологии. Также учитывайте температурный коэффициент сопротивления канала: при нагреве кристалла до 100 °C Rds(on) возрастает примерно в 1,8 раза, что необходимо закладывать в расчёт теплоотвода.

Почему выбирают серию CoolMOS™ C3?

Ключевое преимущество данной линейки заключается в оптимизированной структуре ячеек, снижающей площадь кристалла при сохранении высокого напряжения пробоя. Это уменьшает входную и обратную ёмкости, ускоряя переключение без увеличения потерь проводимости. На практике это означает возможность работы на частотах до 100–150 кГц с меньшими габаритами дросселей и конденсаторов фильтра. Кроме того, улучшенная характеристика безопасной рабочей области (SOA) повышает устойчивость к коротким замыканиям и перегрузкам, что особенно важно для промышленной автоматики с нестабильной нагрузкой.

Практический совет по монтажу

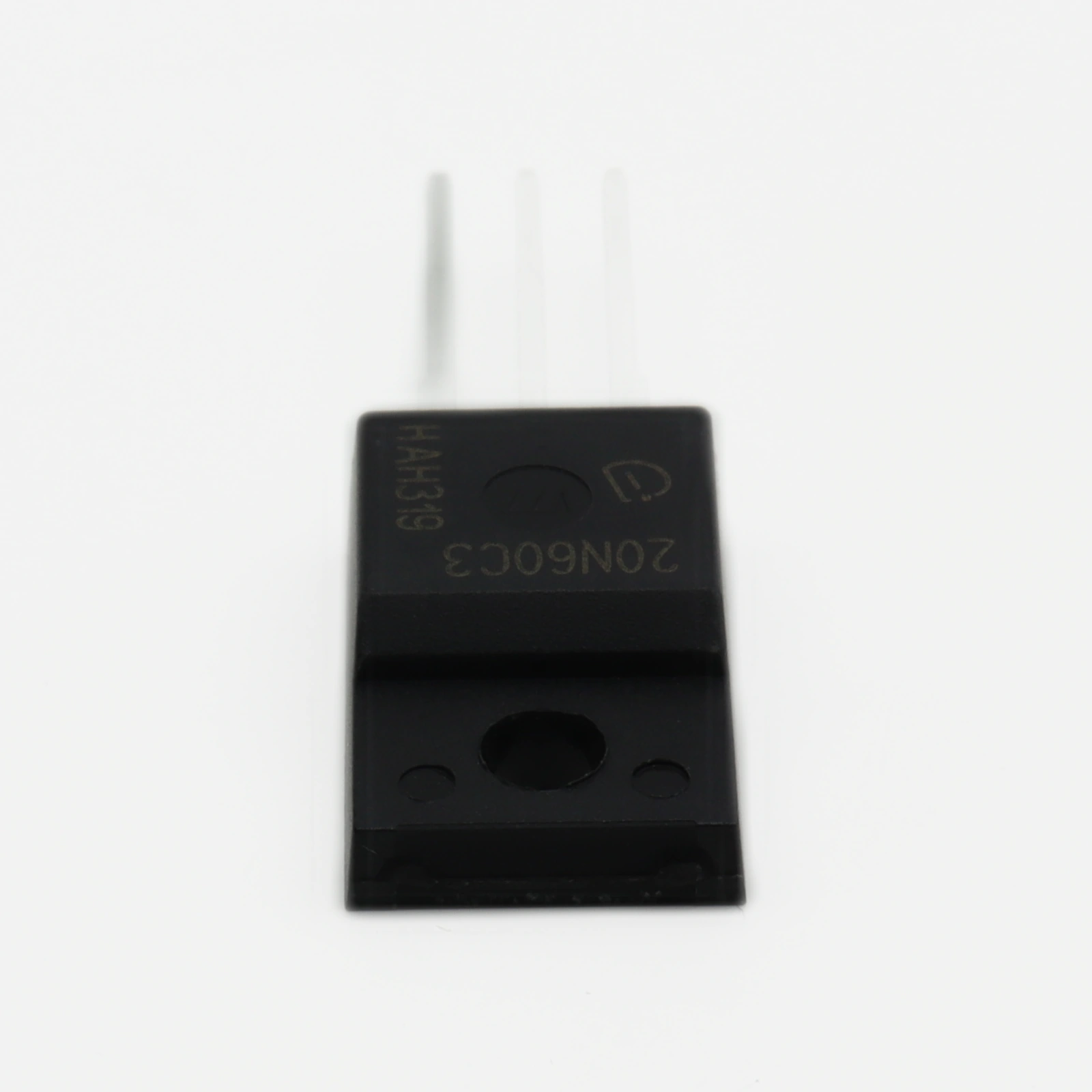

Важный нюанс для этого корпуса: при использовании в высокочастотных схемах стандартные выводы TO220-111 образуют паразитную индуктивность порядка 10–15 нГн. Для подавления высокочастотных выбросов на затворе рекомендуется устанавливать резистор Rg не менее 10–15 Ом и размещать его максимально близко к выводу, сокращая длину печатной дорожки до 5 мм. Это предотвращает ложные срабатывания из-за эффекта Миллера, что часто упускают при прямой замене стандартных транзисторов на быстродействующие аналоги. Дополнительно используйте термопасту с теплопроводностью не ниже 3 Вт/(м·К) и затягивайте крепёжный винт моментом 0,6–0,8 Н·м, чтобы избежать растрескивания пластикового корпуса и обеспечить стабильный тепловой контакт с радиатором.

Как избежать ошибок при кросс-референсе?

При поиске альтернатив ориентируйтесь на совпадение динамических параметров, а не только статических. Ниже приведена таблица сопоставимых решений:

Обратите внимание, что STP20NM60N имеет увеличенное сопротивление открытого канала — это важно при работе на предельных токах, где потребуется пересчёт радиатора. Модель FQA20N60 выполнена в корпусе TO-3P, что исключает прямую установку в плату под TO220 без изменения топологии. Убедитесь, что выбранный аналог соответствует требованиям по скорости восстановления тела диода и ёмкостям, чтобы сохранить стабильность контура управления.

Нужен этот компонент? Проверьте наличие SPA20N60C3 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Infineon Technologies.
