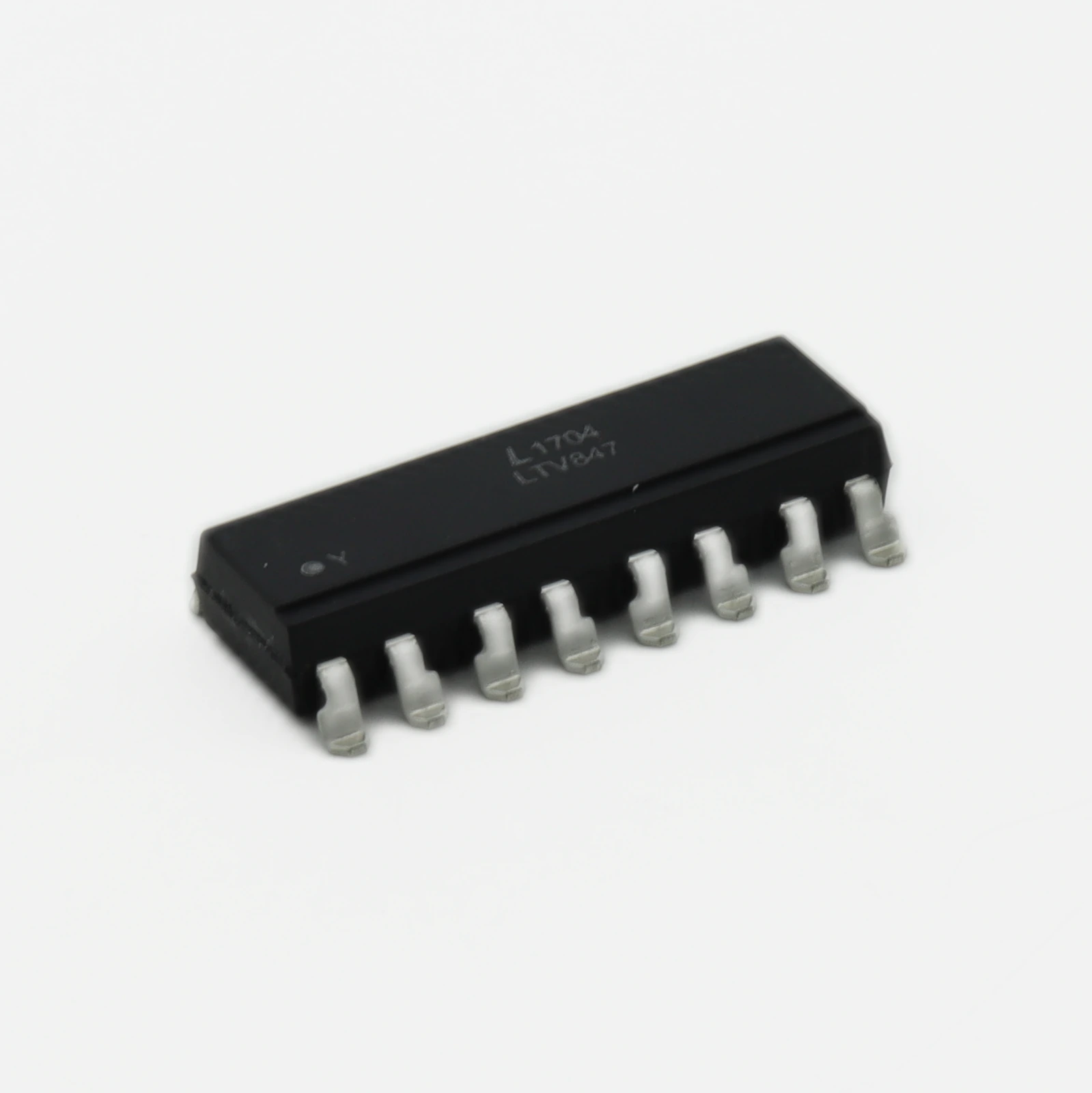

Анализ четырёхканального оптоизолятора с транзисторным выходом LTV-847S — обеспечение гальванической развязки 5 кВ в SMD-монтаже

Как обеспечить надёжную гальваническую развязку между силовой и логической частью схемы, не занимая лишнего места на печатной плате? Ответ кроется в правильном подборе многоканального оптрона. Четырёхканальный оптоизолятор с транзисторным выходом LTV-847S от Lite-On Inc. предлагает изоляцию 5 кВ и четыре независимых канала в одном SMD-корпусе 16-SMD, что делает его востребованным решением в разделе Оптопары с транзисторным выходом для компактных промышленных и телекоммуникационных систем.

Кратко о главном

• Напряжение изоляции: 5000 В (среднеквадратичное значение, 1 мин)
• Количество каналов: 4 независимых оптопары
• Тип выхода: фототранзистор NPN

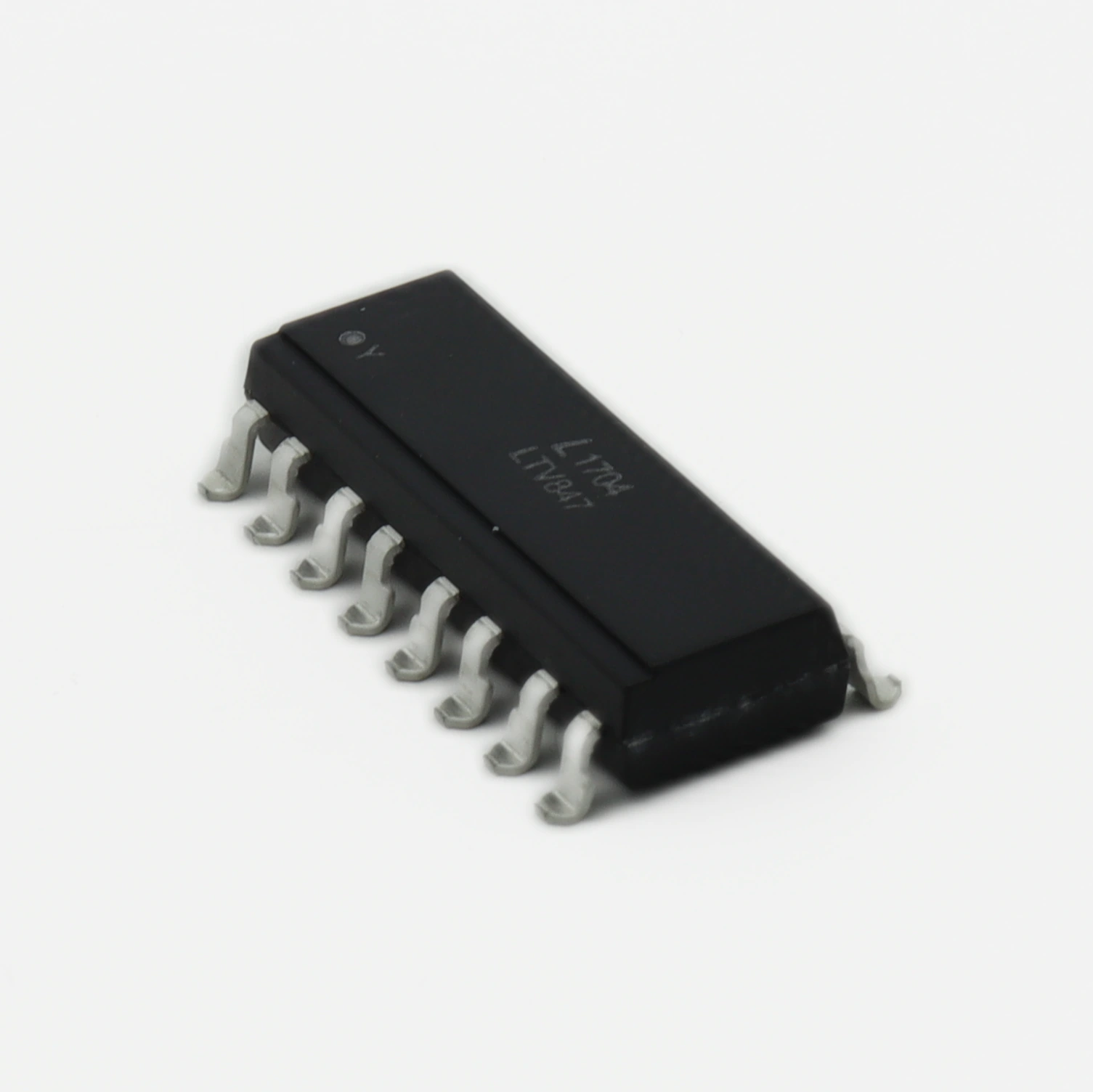

• Корпус: 16-SMD (SOP-16, шаг выводов 1,27 мм)
• CTR (коэффициент передачи тока): 80–160 % при I_F = 5 мА
• Напряжение коллектор-эмиттер: до 80 В
• Время включения/выключения: 4 / 3 мкс (типовое)
• Рабочая температура: от −55 до +110 °C

Содержание

• Почему четыре канала в одном корпусе — это не просто экономия места
• Нюансы пайки корпуса 16-SMD: на что обратить внимание
• Практический совет: подбор токоограничительного резистора для стабильного CTR
• Совместимость и подбор замены
• Примеры практического применения

Почему четыре канала в одном корпусе — это не просто экономия места

С технической точки зрения, интеграция четырёх оптопар в единый 16-выводной SOP-корпус решает сразу несколько задач. Во-первых, обеспечивается симметричное расположение каналов, что снижает паразитную ёмкость между соседними оптопарами по сравнению с установкой четырёх дискретных компонентов. Во-вторых, упрощается трассировка печатной платы: все входы расположены на одной стороне корпуса, а выходы — на противоположной, что соответствует классической топологии сигнальной развязки.

Если рассматривать применение в реальных условиях, данная модель демонстрирует стабильный коэффициент передачи тока (CTR) в диапазоне 80–160 % при токе светодиода 5 мА. Это означает, что для надёжного насыщения выходного транзистора достаточно входного тока 3–5 мА, что позволяет управлять оптроном напрямую от микроконтроллерных выходов с напряжением 3,3 В через резистор 330–470 Ом.

Нюансы пайки корпуса 16-SMD: на что обратить внимание

Корпус 16-SMD (SOP-16) с шагом выводов 1,27 мм относится к категории, удобной как для автоматического, так и для ручного монтажа. Однако при пайке горячим воздухом важно контролировать температурный профиль: рекомендуемая пиковая температура не должна превышать 260 °C, а время воздействия выше 217 °C — не более 60 секунд. Это критично для сохранения оптической прозрачности внутреннего компаунда, разделяющего светодиод и фототранзистор.

Обратите внимание на копланарность выводов. При хранении в неконтролируемых условиях тонкие J-образные или gull-wing выводы могут деформироваться, что приведёт к неполному контакту с контактной площадкой. Перед установкой рекомендуется визуально проверить плоскостность корпуса на ровной поверхности — допустимое отклонение не должно превышать 0,1 мм.

Практический совет: подбор токоограничительного резистора для стабильного CTR

Важный нюанс, который редко упоминается в документации: CTR оптопары существенно зависит от тока светодиода, и для данного четырёхканального исполнения оптимум находится в районе 5–10 мА. При токе ниже 2 мА коэффициент передачи может упасть до 50 %, а при превышении 20 мА начинается ускоренная деградация светодиода, особенно при повышенных температурах.

На практике это означает следующее: если вы проектируете интерфейс с логикой 3,3 В, выбирайте токоограничительный резистор номиналом 220–330 Ом (с учётом падения напряжения на внутреннем светодиоде ~1,2 В). Для логики 5 В оптимальным будет резистор 470–680 Ом. Такой подход обеспечит работу в зоне максимального CTR и продлит срок службы компонента. При необходимости передачи аналогового сигнала через оптрон рекомендуется использовать внешнюю компенсацию нелинейности с помощью обратной связи на операционном усилителе.

Совместимость и подбор замены

LTV-847S может заменить TLP291-4, если напряжение изоляции 3,75 кВ достаточно для вашей схемы; в остальных случаях, где требуется гарантированные 5 кВ, рекомендуем оригинал от Lite-On Inc.

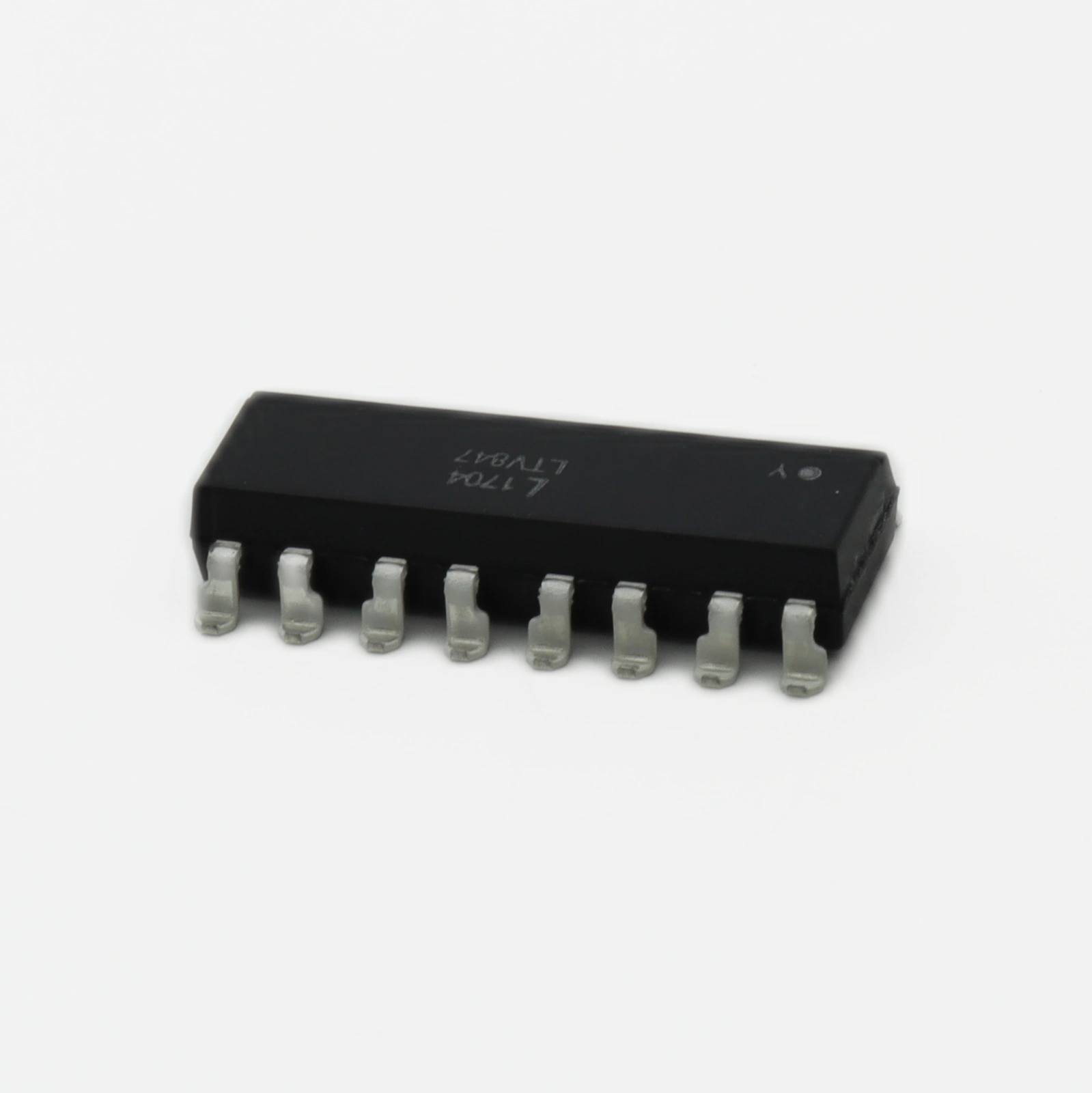

Примеры практического применения

LTV-847S находит применение в следующих устройствах и системах:

• Промышленные контроллеры ввода-вывода: четыре канала позволяют организовать развязку четырёх дискретных входов или выходов в одном модуле, что сокращает занимаемую площадь на DIN-рейке.
• Источники питания с обратной связью: обеспечивает передачу сигнала ошибки из вторичной обмотки в первичную цепь ШИМ-контроллера с полной гальванической изоляцией до 5 кВ.
• Телекоммуникационные интерфейсные модули: развязывает линии RS-485 или CAN от логики управления, защищая чувствительную микропроцессорную часть от синфазных помех и бросков напряжения.

Ключевой вывод: Четырёхканальный оптоизолятор LTV-847S сочетает компактный SMD-корпус, высокое напряжение развязки 5 кВ и предсказуемый CTR, что делает его оптимальным выбором для многоканальных систем гальванической изоляции с поверхностным монтажом.

Нужен этот компонент? Проверьте наличие LTV-847S на складе Эиком.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией Lite-On Inc..
