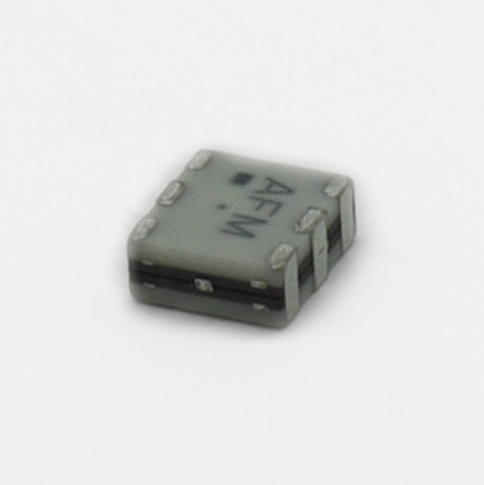

Обзор керамического фильтра 10,7 МГц SFECF10M7FA00-R0, нюансы селекции ПЧ в FM-приёмниках

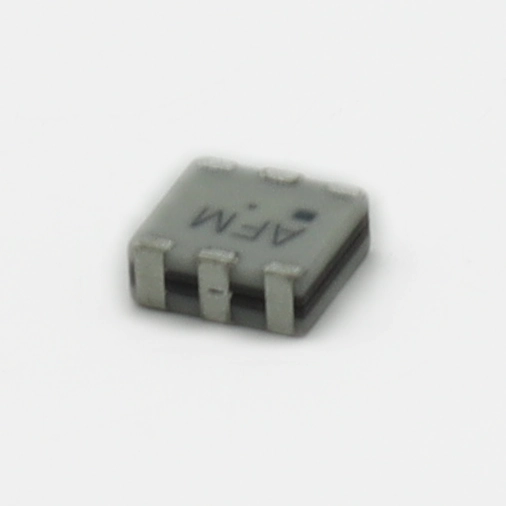

Как обеспечить чистую селекцию промежуточной частоты в FM-тракте без громоздких LC-цепей? Керамический пьезоэлектрический фильтр SFECF10M7FA00-R0 от MURATA решает эту задачу в компактном корпусе для поверхностного монтажа. Данная модель, представленная в разделе Керамические фильтры, предназначена для выделения сигнала ПЧ 10,7 МГц с полосой пропускания около 180 кГц, что делает её оптимальной для вещательных FM-приёмников.

Ключевые параметры для проектировщика

• Центральная частота: 10,7 МГц
• Полоса пропускания (−3 дБ): 180 кГц
• Вносимые потери: не более 4 дБ
• Корпус: SMD, 3 вывода
• Диапазон рабочих температур: −20…+80 °C
• Волновое сопротивление тракта: 330 Ом

Содержание

• Почему керамика вытесняет LC-фильтры в ПЧ-тракте
• Нюансы проектирования и пайки
• Подбор аналога и совместимость
• Примеры практического применения

Почему керамика вытесняет LC-Керамические фильтры в ПЧ-тракте

С технической точки зрения, керамические пьезоКерамические фильтры обладают рядом преимуществ перед традиционными LC-цепями: стабильность центральной частоты определяется геометрией пьезокерамического элемента и не требует подстройки при производстве. Для данной модели отклонение частоты не превышает ±0,3 % во всём температурном диапазоне, что исключает необходимость ручной настройки на конвейере.

Если рассматривать применение в реальных условиях, полоса 180 кГц идеально соответствует стандарту FM-вещания с девиацией ±75 кГц. Это обеспечивает полное прохождение стереосигнала с пилот-тоном 19 кГц при достаточном подавлении соседних каналов — ослабление вне полосы достигает 40 дБ и более.

Нюансы проектирования и пайки

Практический аспект, который стоит учесть: при разводке печатной платы под этот компонент критически важно обеспечить симметричное подключение входного и выходного выводов относительно земляного полигона. Асимметрия даже в 1–2 мм дорожки приводит к появлению паразитной ёмкостной связи и ухудшению подавления вне полосы на 5–10 дБ.

Важный нюанс: при пайке оплавлением рекомендуется использовать профиль с плавным нагревом — не более 3 °C/сек на этапе предварительного подогрева. Резкий термоудар вызывает микротрещины в пьезокерамике, что проявляется как дрейф центральной частоты на 50–100 кГц уже после первых часов работы. Особенно это актуально для партий, хранящихся при низкой влажности менее 30 % — перед монтажом желательно провести кондиционирование при 60 % влажности в течение 24 часов.

На практике инженеры часто забывают о согласовании импеданса: данная модель рассчитана на работу в тракте с сопротивлением 330 Ом. При подключении к стандартным 50-омным каскадам УПЧ необходимо использовать согласующие трансформаторы или резистивные аттенюаторы, иначе форма АЧХ искажается и появляются паразитные «плечи» в полосе пропускания.

Подбор аналога и совместимость

Обратите внимание, что CFSKF10M7FA00-B0 имеет более широкую полосу 230 кГц — это важно при приёме станций с повышенной девиацией или в системах RDS, где требуется пропускание поднесущей 57 кГц без завала.

Где применяется керамический фильтр 10,7 МГц

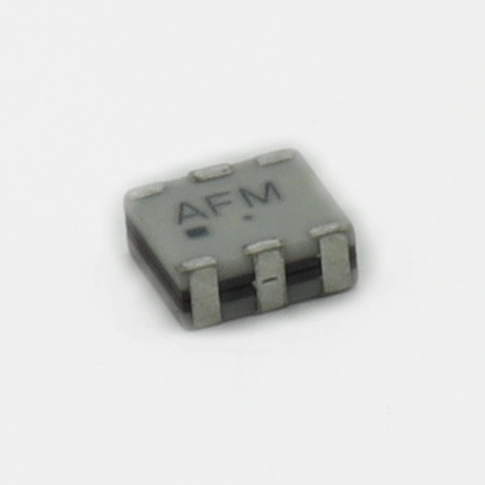

SFECF10M7FA00-R0 находит применение в следующих устройствах и системах:

• FM-тюнеры автомобильных магнитол: обеспечивает селекцию полезного сигнала ПЧ и подавление зеркального канала при супергетеродинном приёме в условиях многолучевого распространения.
• Портативные радиоприёмники: позволяет реализовать компактный ПЧ-тракт без подстроечных катушек, снижая себестоимость и время сборки на конвейере.
• Модули беспроводной передачи данных на 10,7 МГц: формирует полосу пропускания для узкополосных FSK-систем, отсекая внеполосные помехи от соседних передатчиков.

Ключевой вывод: SFECF10M7FA00-R0 — проверенное решение для FM-приёмников, сочетающее стабильность частоты без подстройки, компактный SMD-корпус и оптимальную полосу 180 кГц для вещательного стандарта.

Заказать SFECF10M7FA00-R0 с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте MURATA.
