Анализ разъёма провод-плата PicoBlade™ 532610671 — секреты стабильного контакта на 6 линий

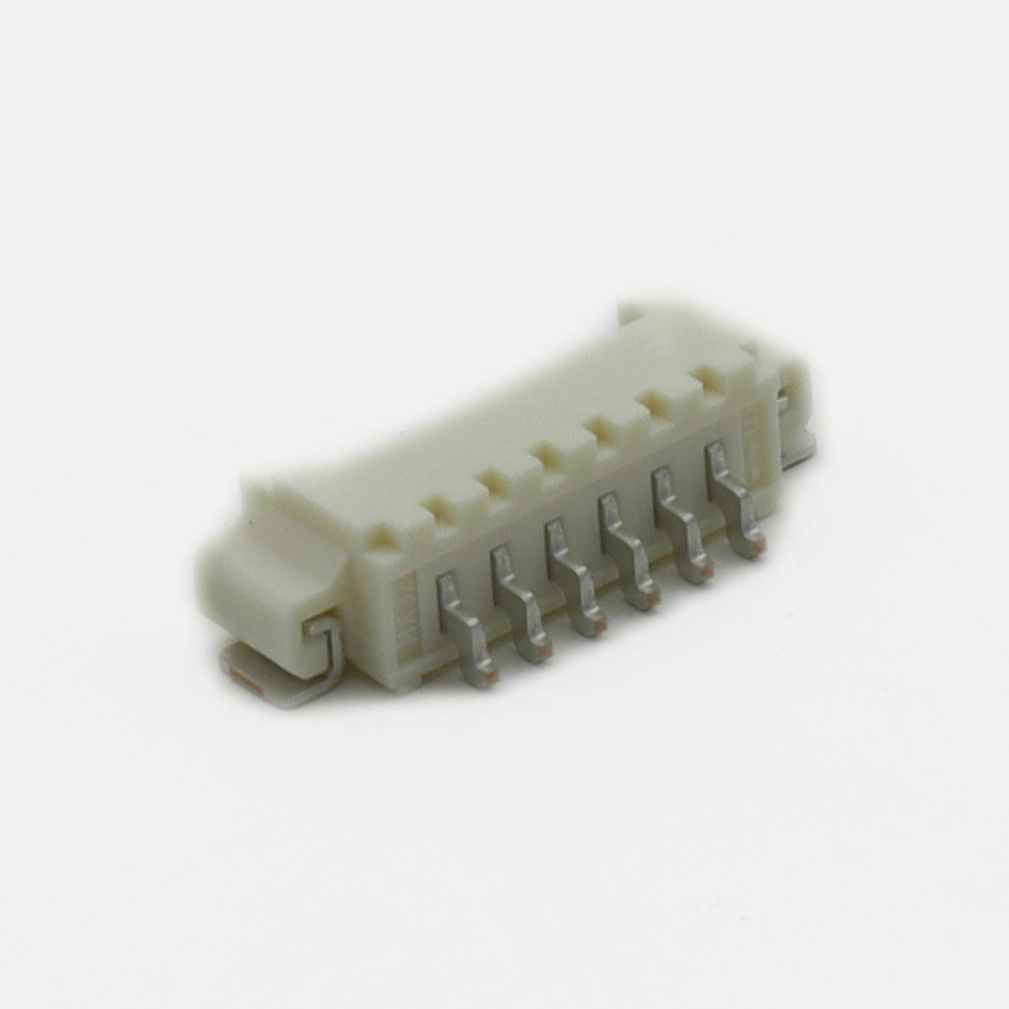

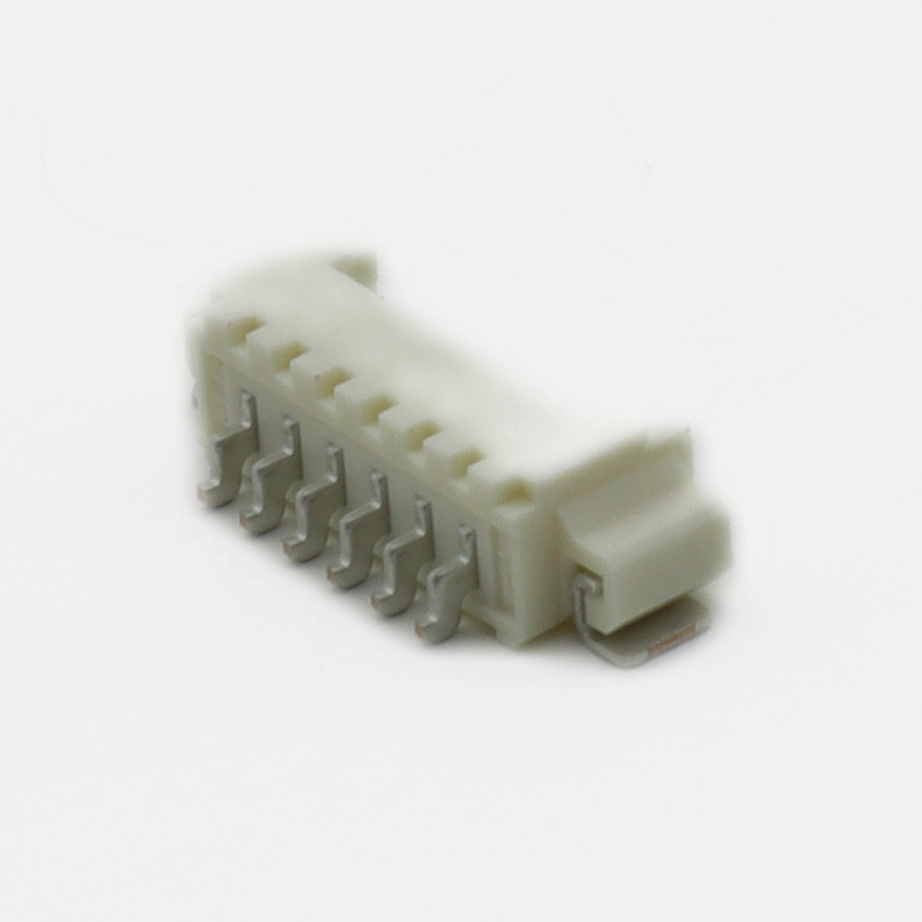

Компактная компоновка требует надёжных межплатных соединений, где каждый миллиметр на счету. Как обеспечить стабильный контакт при минимальных габаритах? Гнездо SMT Molex 532610671 из категории Электронные компоненты — это 6-контактное решение провод-плата серии PicoBlade™ с шагом 1,25 мм и номинальным током 1 А, разработанное для плотной компоновки в портативных и промышленных устройствах.

Важно для применения

• Тип: гнездо (папа), провод-плата
• Серия: PicoBlade™
• Шаг контактов: 1,25 мм
• Число контактов: 6
• Монтаж: SMT (поверхностный)
• Номинальный ток: 1 А на контакт

Содержание

• Особенности контакта и механика PicoBlade™
• Нюансы SMT-монтажа: профиль оплавления
• Совместимость и кросс-референс
• Типовые области применения

Особенности контакта и механика PicoBlade™

С технической точки зрения, серия PicoBlade™ выделяется среди аналогов с шагом 1,25 мм за счёт запатентованной геометрии обжимного контакта. Вилка (mating header) имеет конструкцию «папа», что снижает риск повреждения штырей при транспортировке и сборке. Сила сочленения для 6-контактной версии составляет порядка 15–20 Н — этого достаточно для уверенной фиксации, но не создаёт чрезмерной нагрузки на печатную плату при извлечении.

Контакты изготовлены из лужёной меди и рассчитаны на не менее 30 циклов сочленения без деградации переходного сопротивления. Это делает данный разъём пригодным не только для финальной сборки, но и для этапов тестирования и отладки прототипов.

Нюансы SMT-монтажа: профиль оплавления

Практический аспект, который стоит учесть: при поверхностном монтаже 6-контактного гнезда PicoBlade™ критически важен правильный термопрофиль. Из-за малой массы корпуса (шаг 1,25 мм) и асимметричного расположения выводов компонент склонен к «tombstoning» (эффект надгробной плиты) при неравномерном прогреве.

Для данного изделия рекомендуется профиль оплавления с предварительным подогревом до 150 °C в течение 60–90 секунд и пиковой температурой не выше 260 °C. Паяльные площадки на PCB должны иметь длину не менее 2,0 мм для обеспечения достаточной механической прочности соединения. Обратите внимание, что при ручной пайке этого разъёма жало паяльника должно касаться площадки, а не самого вывода — иначе возможен локальный перегрев пластикового корпуса.

Совместимость и кросс-референс

При выборе между 532610671 и DF13-6S-1.25H учитывайте совместимость с ответной частью: PicoBlade™ и DF13 имеют разную механику защёлкивания, что исключает прямую взаимозаменяемость вилок.

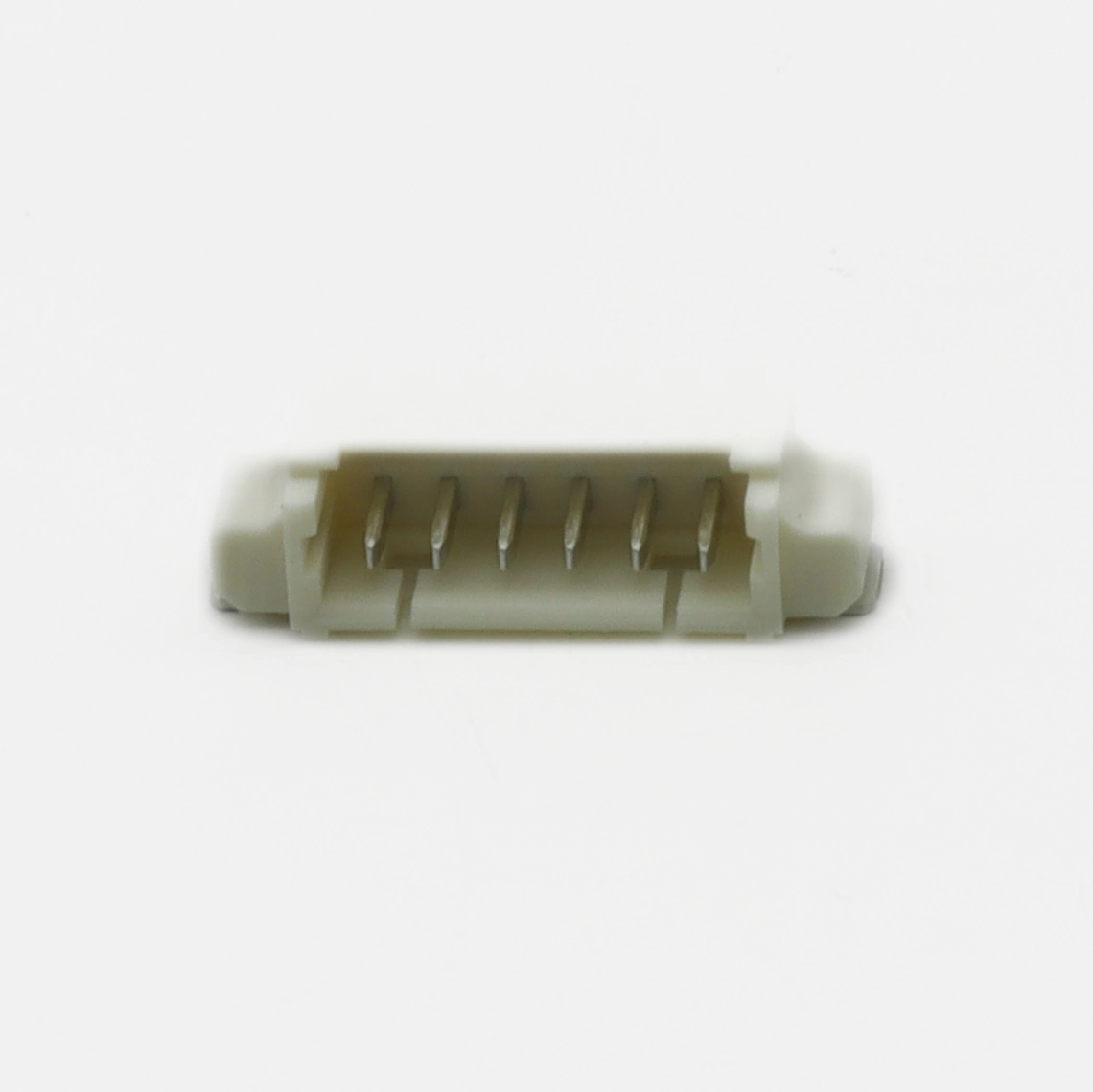

Типовые области применения

532610671 находит применение в следующих устройствах и системах:

• Портативные медицинские датчики: разъём обеспечивает компактное подключение сенсорного модуля к основной плате без увеличения толщины корпуса устройства.
• IoT-шлюзы и модули связи: позволяет организовать надёжное соединение между RF-платой и контроллером при минимальном занимаемом месте на PCB.
• Промышленные панели оператора (HMI): используется для подключения дисплейных модулей, где важна вибростойкость и устойчивость к многократным циклам подключения при обслуживании.

Ключевой вывод: Гнездо PicoBlade™ на 6 контактов — оптимальный выбор для компактных систем провод-плата, где критичны малый шаг, надёжный SMT-монтаж и стабильное переходное сопротивление при ограниченном пространстве на плате.

Нужен этот компонент? Проверьте наличие 532610671 на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
