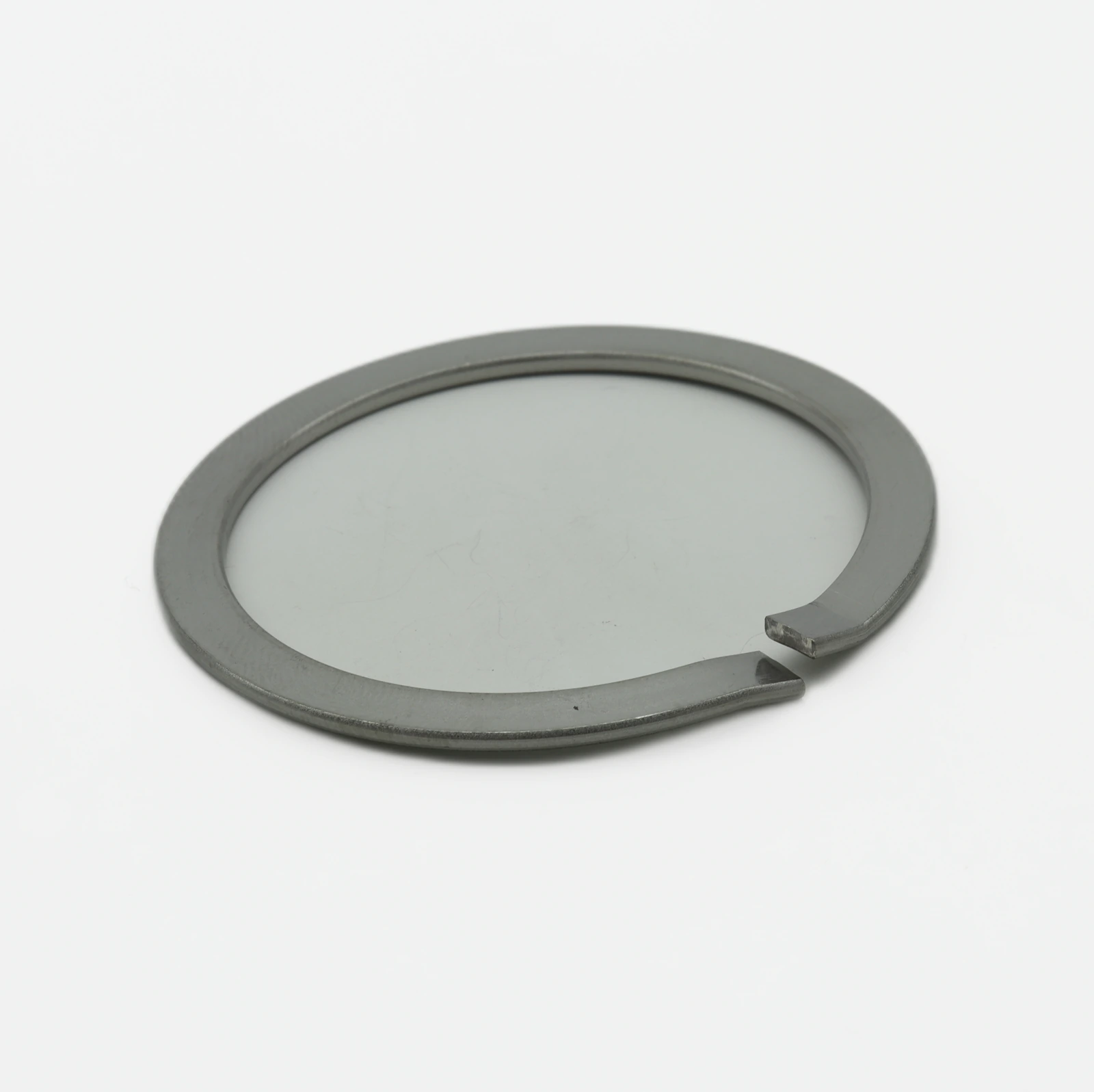

Анализ стопорной шайбы панели 112264 — особенности применения в серии HD30

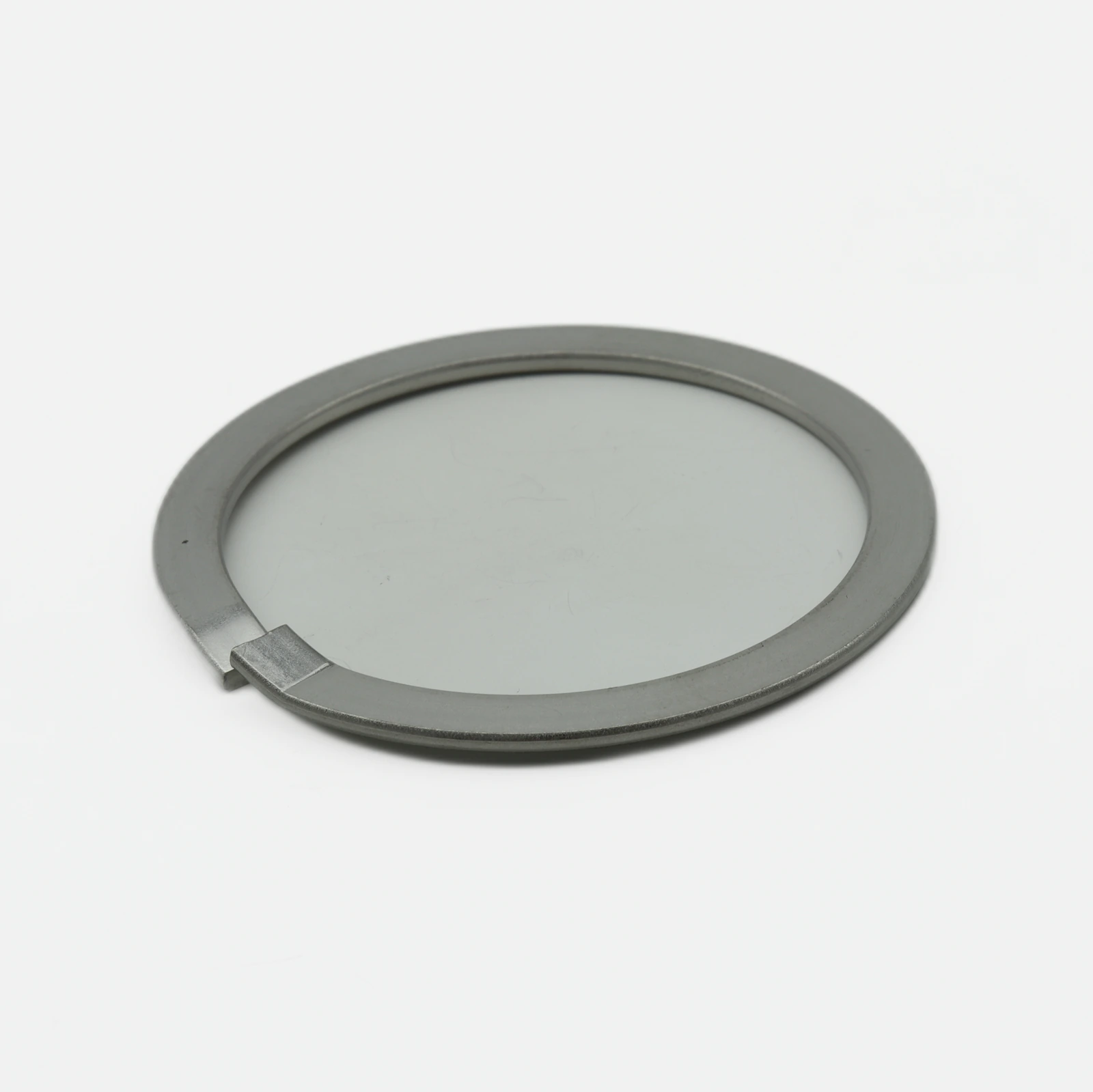

Как обеспечить надёжную фиксацию круглого разъёма на панели в условиях постоянной вибрации и перепадов температур? Стопорная шайба панели 112264 от TE Connectivity / DEUTSCH — это специализированный аксессуар для циркулярных разъёмов серии HD30 типоразмера 24, представленный в разделе Электронные компоненты. Компонент решает одну из самых распространённых проблем промышленной коммутации: самоотвинчивание крепёжных элементов при механических нагрузках.

На что смотреть при подборе

Важно для применения: данная стопорная шайба рассчитана на типоразмер 24 серии HD30, выполнена из пружинной стали с антикоррозионным покрытием, обеспечивает фиксацию разъёма на панели толщиной до 3 мм. Совместима со всеми корпусами Deutsch HD30 Series Size 24 Circular Connectors.

Содержание

• Конструкция и принцип работы
• Особенности монтажа на панель
• Совместимость и аналоги
• Где применяется

Конструкция и принцип работы

С технической точки зрения, панельная стопорная шайба выполняет двойную функцию: центрирование разъёма в вырезе панели и предотвращение проворота корпуса при сочленении/расчленении. Зубчатая кромка шайбы врезается в металл панели при затяжке, создавая надёжное механическое сцепление. Это особенно критично для разъёмов HD30, которые эксплуатируются в транспортной и промышленной автоматике с уровнем вибрации до 10g.

Пружинная сталь сохраняет упругие свойства в диапазоне от −55 °C до +125 °C, что соответствует рабочему температурному диапазону самих разъёмов серии HD30. Антикоррозионное покрытие защищает от окисления в условиях повышенной влажности и соляного тумана.

Особенности монтажа на панель

Практический аспект, который стоит учесть: при установке этой шайбы на панель из алюминия толщиной менее 1,5 мм рекомендуется использовать дополнительную плоскую шайбу с обратной стороны — это предотвратит деформацию панели при затяжке и обеспечит равномерное распределение нагрузки. Для стальных панелей толщиной 2–3 мм данный аксессуар монтируется напрямую без дополнительных элементов.

Важный нюанс: момент затяжки крепёжной гайки не должен превышать 1,5 Н·м — при большем усилие зубцы шайбы могут повредить лакокрасочное покрытие панели, что приведёт к коррозии в месте контакта. При работе с разъёмами, установленными в полевых условиях, используйте динамометрический инструмент для контроля усилия.

Если рассматривать применение в реальных условиях, стоит обратить внимание на ориентацию шайбы: зубчатая сторона должна быть направлена к панели, а гладкая — к гайке или корпусу разъёма. Неправильная ориентация снижает эффективность фиксации на 40–60%.

Совместимость и аналоги

При выборе между 112264 и 205830-1 учитывайте совместимость серии: первый оптимален для HD30, второй — для CPC. Для военных стандартов лучше подходит MS3180-24.

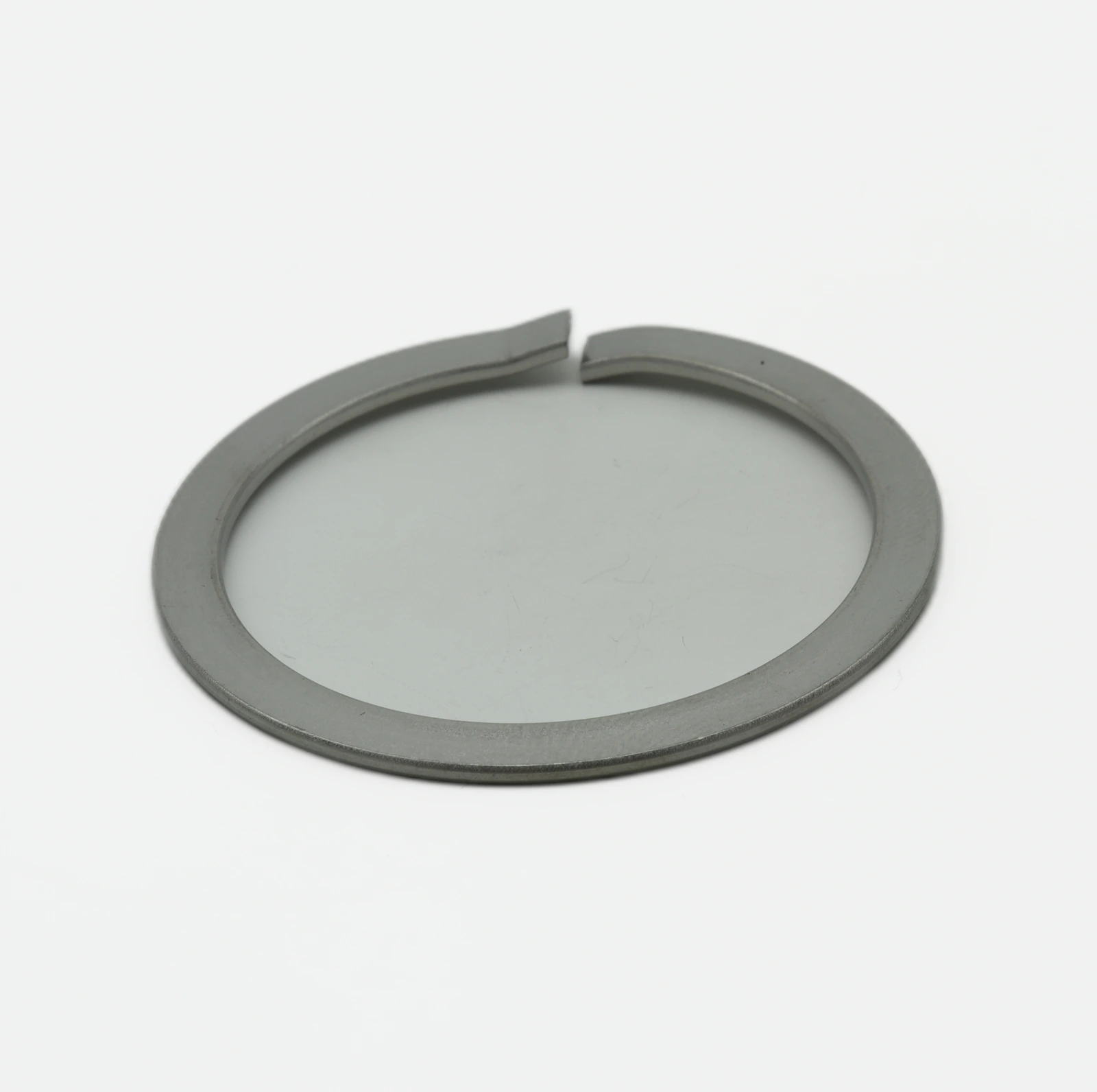

В каких устройствах используется

Стопорная шайба панели 112264 находит применение в следующих устройствах и системах:

• Мобильные дизель-генераторы: фиксирует силовые разъёмы HD30 на корпусе генератора, предотвращая нарушение контакта при работе двигателя и транспортировке.
• Системы управления конвейерами: обеспечивает стабильное крепление интерфейсных разъёмов на панелях шкафов автоматики в условиях постоянной промышленной вибрации.
• Строительная техника: применяется в панелях подключения датчиков и исполнительных механизмов на экскаваторах и кранах, где разъёмы подвергаются ударным нагрузкам.

Ключевой вывод: стопорная шайба 112264 — незаменимый аксессуар для обеспечения долговременной надёжности панельного монтажа разъёмов HD30 Size 24 в условиях вибрации и механических воздействий.
