Безинструментальные разъёмы RJ45 от TE Connectivity — надёжность и удобство монтажа

TE Connectivity — одна из ключевых компаний в сфере разработки и изготовления электрических разъединителей/соединителей, пассивных компонентов и прочих вспомогательных изделий. Продукция компании пользуется устойчивой популярностью при производстве автомобилей, в телекоммуникационных системах, при автоматизации промышленных объектов. Также изделия востребованы в медицине, в оборонной отрасли и аэрокосмической сфере. Симбиоз отличных эксплуатационных характеристик, инновационного подхода во время процесса проектирования и показателей отличной надежности компонентов в суровых условиях — отличительные черты бренда.

Ассортимент компании Эиком обогатился новейшими модульными безинструментальными разъемами RJ45 от TE Connectivity. Компоненты отличаются традиционно высоким исполнительным качество и оптимально рассчитанной конструкцией. Презентованная линейка изделий является уникальная возможность монтажа разъемов на кабель какого-либо применения специализированного инструмента. Такая возможность кардинально ускоряет процесс монтажа и значительно упрощает последующее техническое обслуживание в самых разных условиях, в том числе работу в полевых условиях.

Конструктивные нюансы и особенности монтажа

При монтаже безинструментальных разъёмов TE Connectivity используют технологию IDC (Insulation Displacement Contact), благодаря которой проводники можно подключать, предварительно не зачищая их от изоляции

Достаточно вставить провод заданного сечения в специальную направляющую, имеющаяся в корпусе контактная группа прорежет изоляцию и достигнут металлической поверхности провода обеспечит очень надёжное соединение.
Такой подход исключает необходимость применения ручного обжимного инструмента (кримпера) или иного подобного оборудования, что существенным образом уменьшает вероятность появления ошибок при работе и заметно ускоряет сборку.

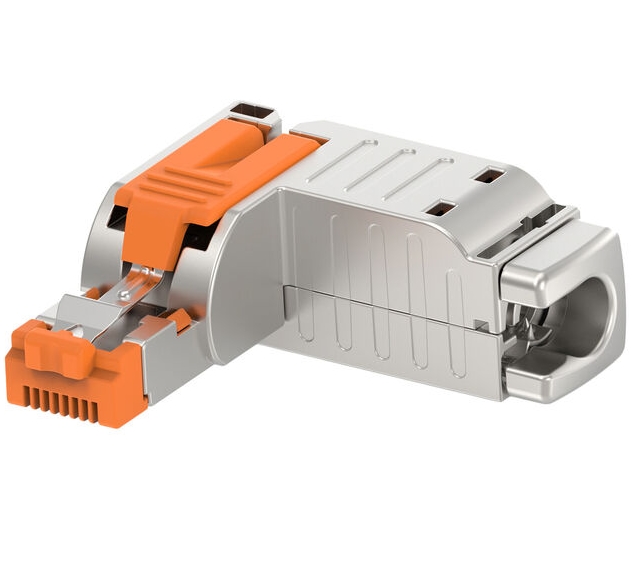

Вилки RJ45 нашли свое успешно применение в сетях Ethernet, организовывая качественное соединение компьютеров, коммутаторов, маршрутизаторов в сеть. Также подключаются промышленные контроллеры и самое различное оборудование компонентов автоматизации. Серия представлена прямой модификацией модели 2383216-1 и угловой вариацией с кодировкой 3217-1. Такие варианты изделий дают возможность выбирать для конкретного монтажа для той или иной задачи оптимальный вариант. Малогабаритная целостная конструкция изделия не допустить потери компактных и очень мелких деталей, что крайне актуально в случае проведения обслуживания в сложных или труднодоступных местах.

Эксплуатационные параметры

Разъёмы предназначены для применения в промышленных условиях, именно там требуется от изделий длительный эксплуатационный период и высокая стойкость к внешним воздействиям:

• температурный диапазон: от -40°C до +85°C. Такая широта гарантирует стабильную работу в жаркий и в холодный сезоны;
• корпус: конструкция изготавливается из металла, что придает еще больший уровень защиты от электромагнитных помех и механических повреждений;
• кабель: возможность работы как с одножильными (solid), так и многожильными (stranded) проводниками;
• поддержка PoE: питание может передаваться одновременно с передачей данных (ток до 0,5А).

Основные характеристики:

• тип разъёма: RJ45;
• исполнение : вилка;
• пространственная ориентация: прямая или угловая;
• метод установки: на провод;
• метод подключения: безинструментальный, IDC;
• количество пинов: 8;
• схема контактов: 8p8c;
• тип кабеля: проволока, трос;
• размер провода: 22 AWG;
• категория Ethernet: Cat 5e;
• версия: экранированные;
• рабочая температура: -40…+85°C;
• поддержка PoE: до 0,5 А.
