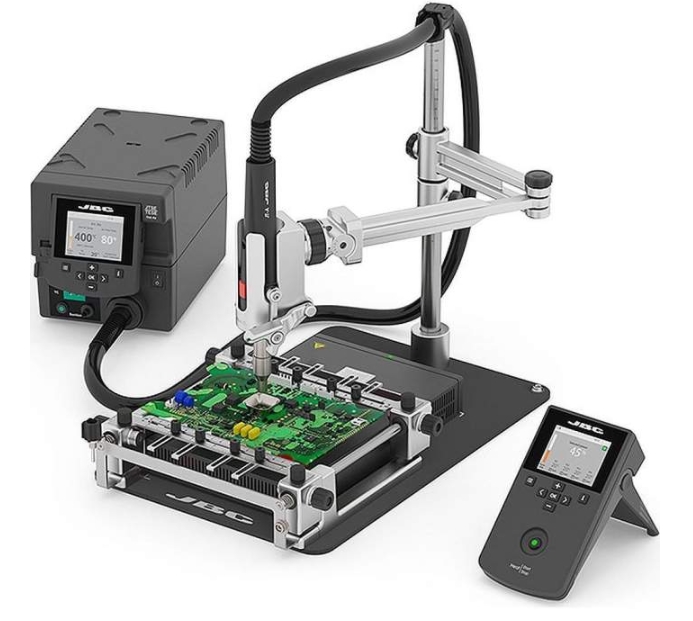

Профессиональный набор для пайки JBC-SRWS-2SC: комплексное решение для работы с SMD-компонентами

На современном рынке компания JBC Tools является одним из ведущих европейских производителей оборудования для профессиональной пайки и демонтажа электронных компонентов. Продукция компании отличается отличным качеством всех изделий, инновационными инженерными разработками и очень широкой сферой применения. Продукция успешно применяется в сервисных мастерских, в лабораториях, в промышленных производственных линиях. В каталоге Эиком имеется буквально вся линейка оборудования JBC, в том числе современные паяльные станции, системы горячего воздуха и преднагреватели.

Особой популярностью пользуется у огромного количества клиентов профессиональный набор JBC-SRWS-2SC. Данный комплект гарантирует полный контроль как над процессом впаивания деталей в плату, а также при демонтаже и распайке.

В комплект включены три главных устройства, позволяющих совершенно безопасно и при этом очень эффективно работать, в том числе с очень компактными, миниатюрными SMD-компонентами.

Комплектация:

• станция горячего воздуха JBC-JTSE-2B (со стандартными аксессуарами);
• регулируемая рабочая рука с держателем для пистолета горячего воздуха;
• преднагреватель JBC-PHSE-2KB с держателем для печатных плат.

Станция горячего воздуха JBC-JTSE-2B

Ключевая роль в наборе отведена станции горячего воздуха. Оперативный нагрев и устойчивость температурного режима при работе оборудования обеспечивается заявленной мощностью станции, которая достигает показателя в 700 Вт, что обеспечивает быстрый нагрев и высокую стабильность температурного режима.

Основное предназначение станции горячего воздуха JBC-JTSE-2B — это взаимодействие с чувствительными к температуре SMD-компонентами. Гибкость адаптации рабочего состояния станции гарантируют возможность регулировать температуру поступающего воздуха в пределах от 150 до 450°C. При этом непосредственно скорость самого воздушного потока может варьироваться с 5 до 50 литров в минуту. Комбинация данных возможностей позволяет гибко подстраиваться под условия демонтажа самых разных электронных компонентов, имеющие различные габаритные размеры, будь то очень мелкие конденсаторы и резисторы или более крупные, сложные, многоконтактные микросхемы.

Для удобства и быстрого переключения на необходимы режим работы в станции можно воспользоваться 25-ю различными —лями, сохраненными в памяти станции. Это существенно сокращает время на переход от одной операции к другой или при работах с повторяющимися манипуляциями. Также снижается вероятность порчи электронных компонентов, в случае ручного режима настройки температурного режима.

Кроме этого, станция оснащена дополнительным оборудованием:

• набор специальных насадок с различными диаметрами, а также специальных экранирующих воротников, позволяющих сконцентрировать и направить потом горячего воздуха на заданный сектор печатной платы;
• интегрированный в станцию вакуумный насос;
• специальный пинцет, оснащенный присоской, с помощью которой корпуса микросхем можно безопасно и аккуратно извлечь с платы;
• для точного контролирования температурного режима в зоне, где осуществляется пайка, либо рядом расположенными компонентами, можно подключить термопару;
• в случае выхода температурного режима за заданные параметры, срабатывает интегрированная защита, что позволяет сохранить электронные компоненты.

Для взаимодействия с персональным компьютером используется интерфейс USB-B. Совместимость с программным обеспечением JBC позволяет контролировать все параметры работы станции, а также управлять ими.

Помимо всего прочего, к станции горячего воздуха JBC-JTSE-2B может подключаться вытяжная система, причем активация вентилятора, удаляющего горячий воздух, происходит автоматически в момент использования ручки.

Держатель пистолета и преднагреватель

В комплектацию станции горячего воздуха JBC-JTSE-2B также входит специальный держатель JBC-RWS-D, позволяющий фиксировать пистолет в заданном положении над определенной зоной печатной платы. Имеется возможность регулировки положения зафиксированного пистолета, подающего горячий воздух. Можно изменять два ключевых параметры фиксации: высоту и угол наклона. Это крайне актуально и удобно при выполнении однородных операций, например, при демонтаже компонентов. На держателе есть специальный кабельный зажим, позволяющий фиксировать кабель вне зоны с повышенной температурой, этим достигается повышенная безопасность и упрощает процесс работы.

Для точной и качественной распайки электронных компонентов на печатной плате необходимо подготовить равномерно прогретую поверхность в заданном месте. Для организации такого прогрева в комплект станции включен специальный преднагреватель. Мощность компонента составляет 500 Вт, которая позволяет прогреть зону размером 130 мм на 135 мм. Равномерный прогрев необходим для качественной пайки компонентов либо демонтажа уже имеющихся элементов. Также это сводит к минимуму тепловые и механические напряжения, которые неизбежно возникают в локальной зоне при отсутствии такого прогрева. Такой подход убережет платы, имеющие несколько слоев, и чувствительные элементы от повреждения.

К преднагревателю, для температурного контроля, можно подключить до 4 термопар для контроля температуры. Кроме того, предусмотрено несколько рабочих режимов: поддержка постоянного уровня тепловой мощности, по контрольной термопаре поддержка стабильного температурного режима.

Сфера применения

Комплектация станции горячего воздуха — это высокотехнологичная сборка базового агрегата и набора компонентов, позволяющее на высоком уровне обслуживать современную электронику. С помощью JBC-JTSE-2B можно организовать не только комфортные условия работы, но и безопасную работу с очень чувствительными SMD-компонентами, не допуская их перегрева и каких-либо механических и прочих повреждений. Все это в совокупности заметно сокращает процесс пайки и демонтажа электронных компонентов.

Сфера применения данного набора чрезвычайно широка. Комплект будет очень актуален в сервисных центрах по ремонту телефонов, ноутбуков и бытовой электроники. В различных исследовательских центрах и лабораториях, где разрабатываются прототипы электронных компонентов, станции горячего воздуха JBC-JTSE-2B также найдет самое активное применение. Как очень надежное и точное оборудование для типовых операций распайки станция придется как нельзя кстати на производстве, на различных производственных линях.

Технические характеристики:

• тип устройства: станция горячего воздуха;
• контроль температуры: цифровой, кнопочный;
• мощность станции: 700 Вт;
• диапазон температуры: 150…450°C;
• поток воздуха: 5…50 л/мин;
• напряжение питания: 230 В AC;
• применение: демонтаж и пайка SMD;
• версия: ESD;
• интерфейс: USB-B;
• преднагреватель: 500 Вт, зона 130[135 мм;
• количество —лей: до 25 (для станции и преднагревателя).
