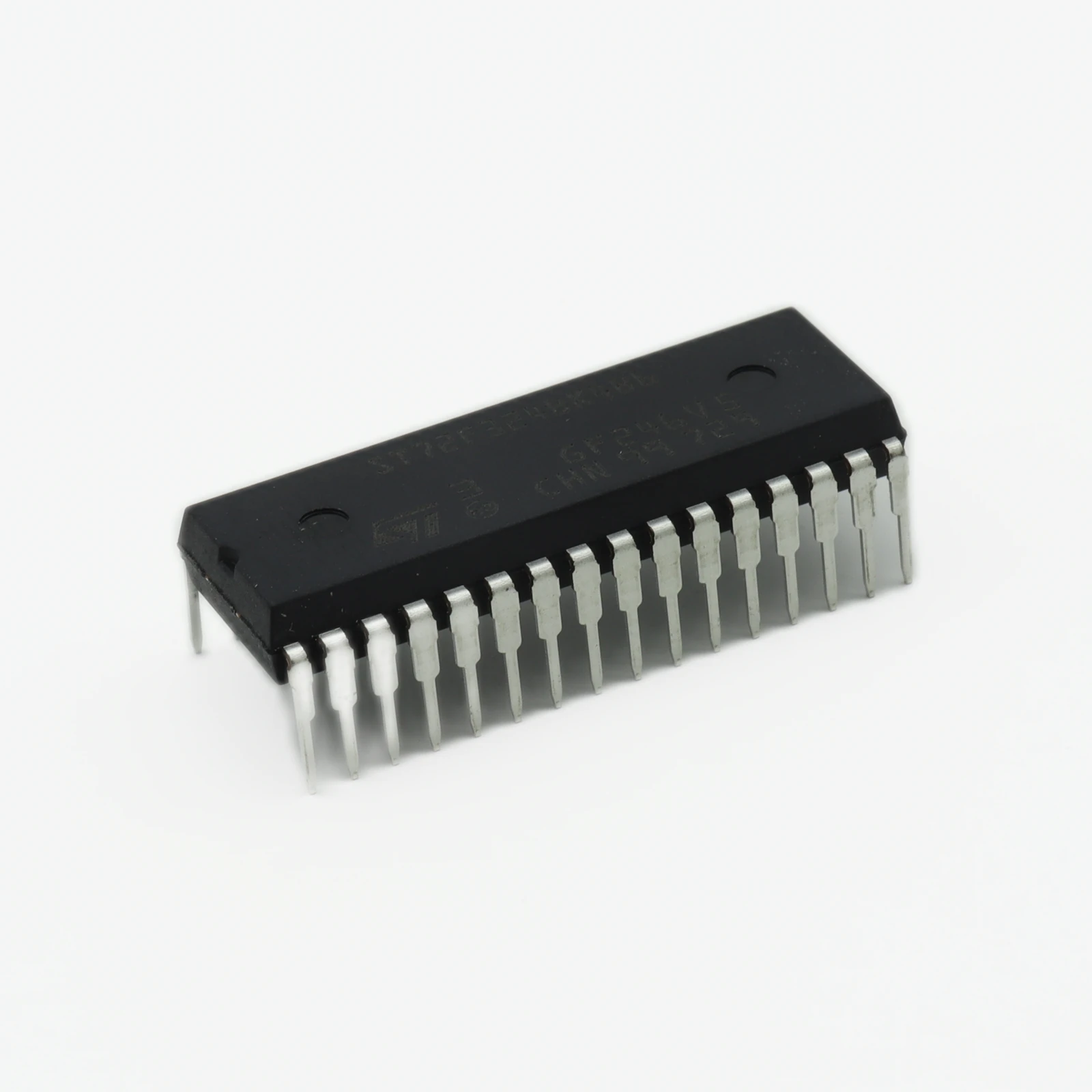

Детальный обзор 8-разрядного микроконтроллера ST72F324BK4B6 — особенности архитектуры

Как выбрать микроконтроллер для задачи, где не нужен избыток производительности, но критична предсказуемость работы? Модель ST72F324BK4B6 от STMicroelectronics — 8-разрядный микроконтроллер с 16 КБ Flash-памяти в корпусе 32SDIP — закрывает эту потребность. Устройство относится к категории встраиваемых микросхем (MCU, MPU, FPGA) и ориентировано на встраиваемые системы управления, где важна стабильность при длительной эксплуатации и минимальное энергопотребление. Архитектура ST7, на которой построен данный микроконтроллер, использует гарвардскую модель с раздельными шинами данных и команд. Это даёт преимущество в скорости выборки инструкций по сравнению с классической фон-неймановской схемой. 16 КБ Flash-памяти достаточно для размещения управляющего кода средней сложности: типичный проект для промышленного датчика или простого ПИД-регулятора занимает 4–8 КБ, оставляя запас под калибровочные таблицы и bootloader. Важный нюанс: в корпусе 32SDIP количество линий ввода-вывода ограничено 28 портами (остальные пины заняты питанием и программированием). При проектировании платы необходимо заранее распределить функции пинов, чтобы не возникло конфликта между интерфейсом SPI и линиями АЦП. Корпус 32SDIP предполагает сквозной монтаж, что на практике означает два сценария: ручная пайка на макетной плате или автоматическая волновая пайка на производстве. При ручной пайке обратите внимание на шаг выводов — 2,54 мм стандартный, но из-за плотности расположения (32 вывода в два ряда) между дорожками на плате остаётся минимум пространства. Рекомендуется ширина дорожек не более 0,6 мм и зазор не менее 0,4 мм. Практический совет, которого нет в даташите: перед установкой микросхемы в панельку DIP-32 проверьте усилие вставки. Если панелька новая и контакты жёсткие, сначала вставьте микросхему в панельку на столе, а затем установите панельку на плату. Так вы избежите изгиба выводов — типичная проблема при работе с 32-выводными DIP-корпусами в полевых условиях. Первая ошибка — недостаточное внимание к развязке питания. На частоте 8 МГц импульсные токи при переключении портов создают помехи на шине VDD. Размещайте керамический конденсатор 100 нФ максимально близко к выводам питания микросхемы, а электролитический 10–47 мкФ — на входе питания платы. Вторая ошибка — неправильная конфигурация watchdog-таймера. При разработке прошивки для устройств, работающих без присмотра, таймер watchdog должен быть активирован в первых строках кода. Если программа зависнет, перезагрузка произойдёт автоматически, но только при корректной настройке периода сброса. Обратите внимание, что ATmega16-16PU имеет вдвое большую тактовую частоту и больше выводов (40 против 32), но и габариты корпуса DIP-40 значительно крупнее. Если размер платы критичен, ST72F324BK4B6 выигрывает за счёт компактного 32-выводного исполнения. ST72F324BK4B6 находит применение в следующих устройствах и системах: Нужен этот компонент? Проверьте наличие ST72F324BK4B6 на складе Эиком. Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте STMicroelectronics. Ключевые параметры для проектировщика
Содержание

Особенности ядра ST7 в данном номинале
Нюансы монтажа корпуса 32SDIP

Распространённые ошибки при проектировании
Сравнение с альтернативными решениями
Модель Производитель Память Flash Корпус Частота Ценовой сегмент ST72F324BK4B6 STMicroelectronics 16 КБ 32SDIP 8 МГц Средний ATmega16-16PU Microchip 16 КБ DIP-40 16 МГц Средний PIC16F877A-I/P Microchip 14 КБ DIP-40 20 МГц Бюджет STM8S103F3P6 STMicroelectronics 8 КБ TSSOP-20 16 МГц Бюджет Типовые области применения
