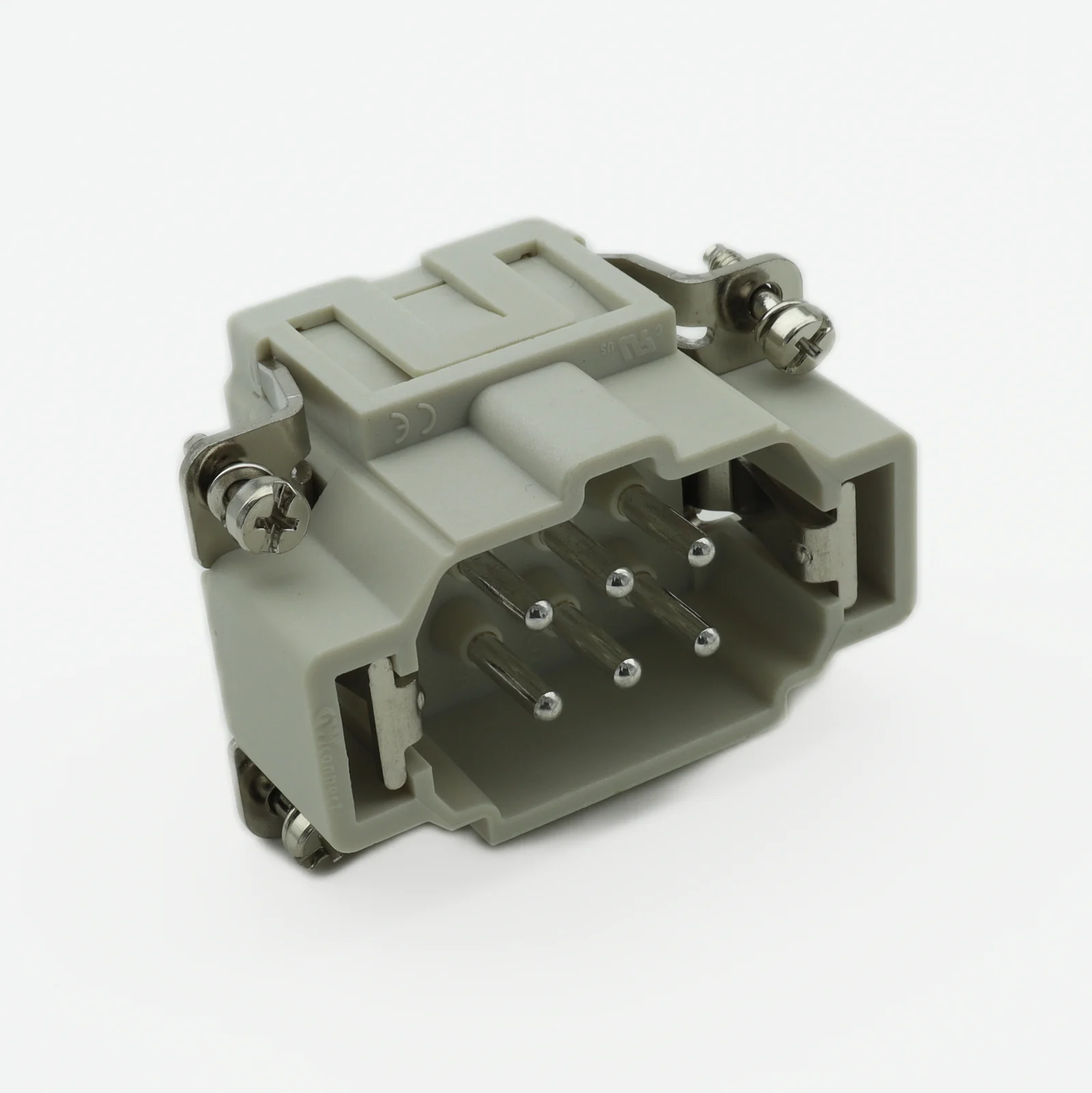

Обзор контактной вставки HDC 93601-0206 — нюансы монтажа push-in

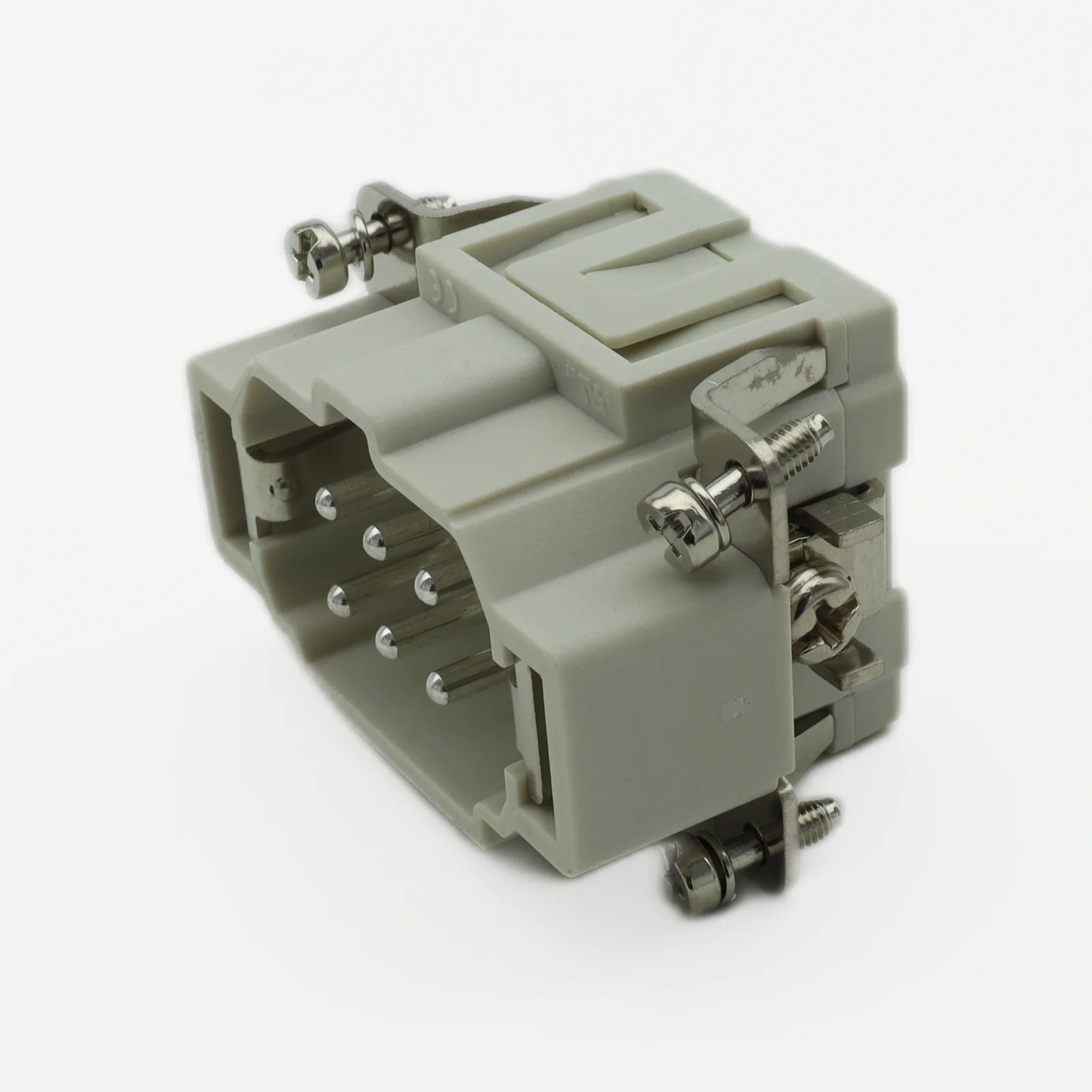

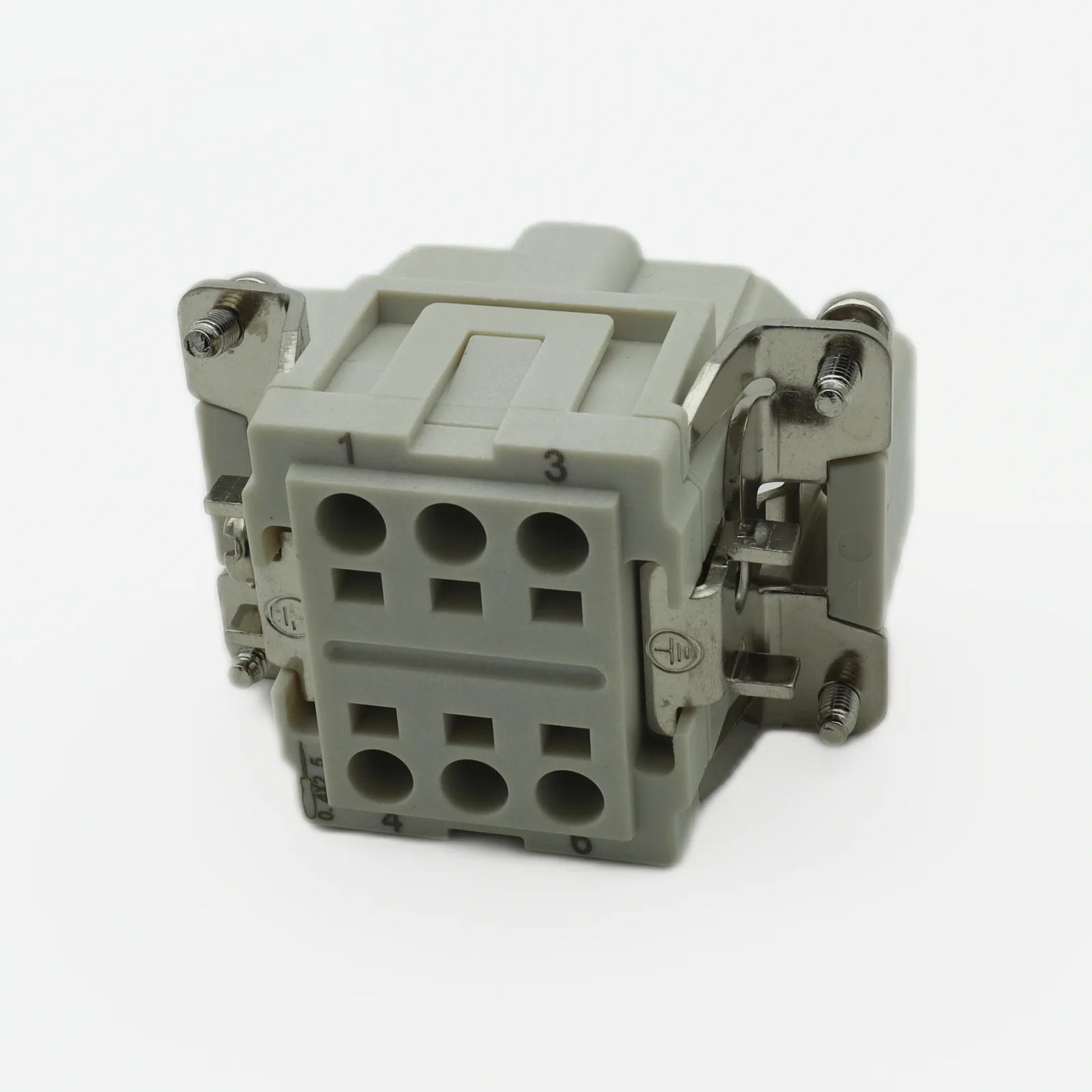

Как обеспечить быстрый и вибростойкий контакт в промышленном шкафу без использования инструмента? Контактная вставка HDC 93601-0206 от Molex, представленная в разделе разъемы для промышленной автоматизации, решает именно эту задачу. Шесть сигнальных контактов плюс PE-вывод с технологией зажима push-in позволяют выполнить подключение за считанные секунды, исключая человеческий фактор недозатяжки винта. Технология push-in в серии S-EP от Molex подразумевает пружинный зажим: зачищенный проводник просто вставляется в гнездо до щелчка. Для 93601-0206 это означает, что многожильный провод требует обязательного использования наконечника (феррулы). Без наконечника тонкие жилы могут разойтись и не попасть в зону зажима пружины, что приведёт к переходному сопротивлению и перегреву в полевых условиях. На практике инженеры иногда пренебрегают обжимом феррулой, особенно при монтаже лужёных проводов. Лужение не заменяет наконечник: при вибрации припой «течёт» под давлением пружины, и контакт ослабевает. Рекомендуем использовать феррулы по стандарту DIN 46228-4 сечением, соответствующим заявленному диапазону контактов вставки. Для извлечения провода необходимо отжать пружину тонкой отвёрткой — в даташите этот момент описан, но на производстве редко закрепляют правильный инструмент у каждого монтажника. Закрепите на щите специальный съёмник или шило с плоским жалом — это сэкономит время при пусконаладке. Обратите внимание, что HARTING 09300061270 имеет совместимый footprint корпуса HDC 6B, но геометрия фиксатора может отличаться — перед заменой проверьте посадочные размеры кожуха. ILME CEE 016 — бюджетная альтернатива, однако пружинный механизм push-in у неё менее ресурсный при частых переподключениях. 93601-0206 находит применение в следующих устройствах и системах: Molex 93601-0206 доступен к отгрузке — оформите заказ на сайте. Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Molex. Ключевые параметры для проектировщика
Содержание
Как правильно монтировать вставку push-in?
Совместимость и аналоги
Партномер Производитель Контакты Подключение Ценовой сегмент 93601-0206 Molex 6+PE push-in средний 93601-0205 Molex 6+PE винтовое средний 09300061270 HARTING 6+PE push-in премиум CEE 016 GES 6000 ILME 6+PE push-in бюджет
Где применяется контактная вставка HDC
