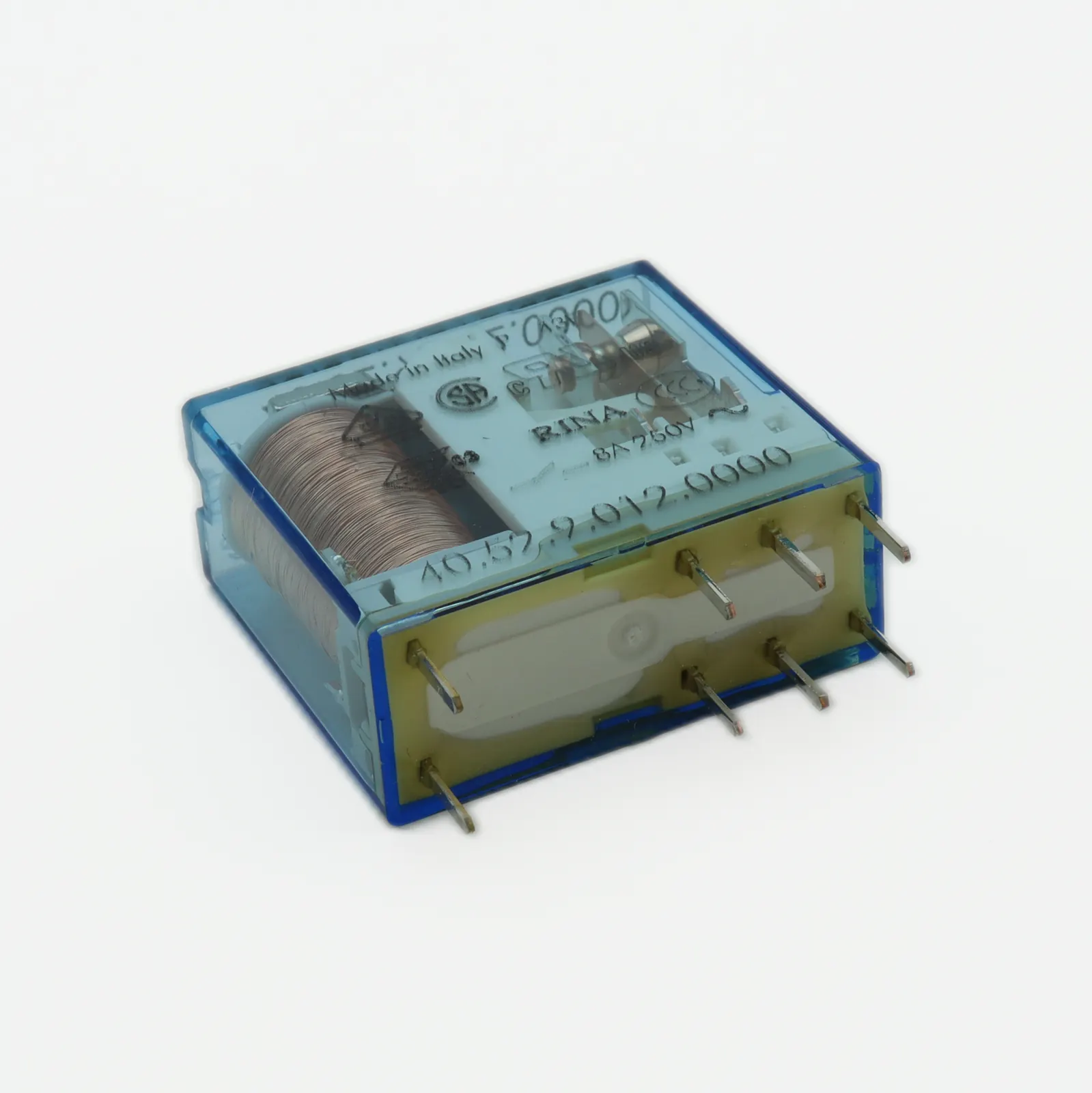

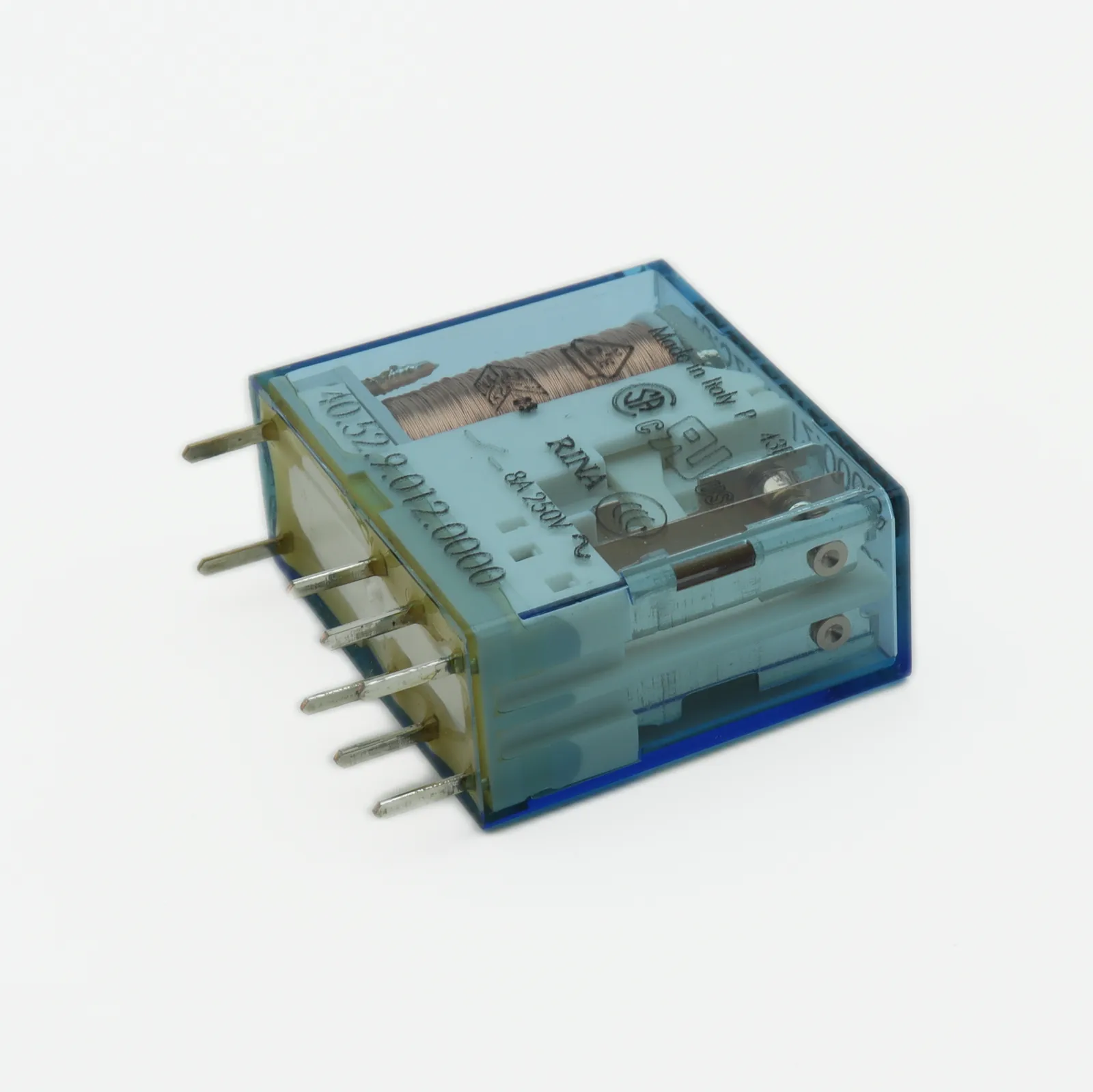

Детальный обзор промежуточного реле 405290120000, совместимость с промышленными контроллерами

Как обеспечить гальваническую развязку между слаботочной цепью ПЛК и силовой нагрузкой без усложнения схемы? Промежуточное реле 405290120000 от Finder, представленное в разделе релейных модулей, решает эту задачу: модель серии 40 обеспечивает коммутацию двух групп контактов при напряжении катушки 12 В постоянного тока, что делает её совместимой с большинством промышленных контроллеров без дополнительных преобразователей уровня.

Важно для применения

Важно для применения: промежуточное реле 405290120000 имеет конфигурацию контактов 2CO (две переключающие группы), коммутируемый ток до 8 А на каждую группу, катушку управления 12 В DC и механический ресурс не менее 10×10⁶ циклов. Работает в диапазоне температур от −40 до +85 °C — подходит для шкафов автоматики и панелей управления.

Содержание

• Совместимость с контроллерами и модулями ввода-вывода
• Нюансы монтажа в серийных шкафах
• Сравнение с альтернативными решениями
• Типовые области применения

Совместимость с контроллерами и модулями ввода-вывода

Напряжение катушки 12 В DC — ключевой параметр, определяющий совместимость. Модель без проблем стыкуется с дискретными выходами ПЛК Siemens S7-1200, Owen MC110 и аналогичных контроллеров, имеющих транзисторные выходы на 12 В. Однако обратите внимание: при использовании с модулями, рассчитанными на 24 В, потребуется внешний понижающий стабилизатор или замена на партномер 405290240000 (катушка 24 В DC). Перед закупкой партии обязательно сверьте напряжение дискретных выходов вашего ПЛК — расхождение даже на 10 % может привести к нестабильному срабатыванию.

Ещё один практический нюанс: выходные транзисторы некоторых ПЛК ограничены по току до 0,5 А на канал. Катушка данного реле потребляет порядка 170 мА, что укладывается в лимит. Но если вы подключаете несколько реле параллельно к одному выходу через разветвитель, суммарный ток может превысить допустимый — просчитайте это на этапе проектирования.

Нюансы монтажа в серийных шкафах

Реле серии 40 устанавливается на стандартную DIN-рейку 35 мм через колодку серии 94A или 90A. При монтаже в плотных рядах обратите внимание на тепловыделение: при одновременной коммутации обеих контактных групп с током 7–8 А соседние реле могут нагревать друг друга. Рекомендуемый шаг между колодками — не менее 10 мм. Если плотность монтажа высока, рассмотрите принудительную вентиляцию шкафа или снижение нагрузки на каждую группу до 6 А для запаса по температуре.

При подключении проводов к винтовым зажимам колодки используйте наконечники НШВИ — многожильный провод без наконечника может «разлохматиться» и вызвать короткое замыкание между соседними контактами. Момент затяжки — 0,5 Н·м: перетяжка срывает резьбу в колодке, а недотяжка приводит к перегреву контакта.

Сравнение с альтернативными решениями

Обратите внимание, что ABB CR-M024DC2L имеет катушку на 24 В и ток контактов всего 6 А — это важно при коммутации индуктивных нагрузок, где запас по току критичен. Schneider RSL2AB4U отличается встроенным LED-индикатором и варисторной защитой, но стоит дороже. IDEC RM1S-05C2D предлагает больший ток при напряжении катушки 5 В — подходит для систем с логикой на 5 В, но требует проверки совместимости с вашим ПЛК.

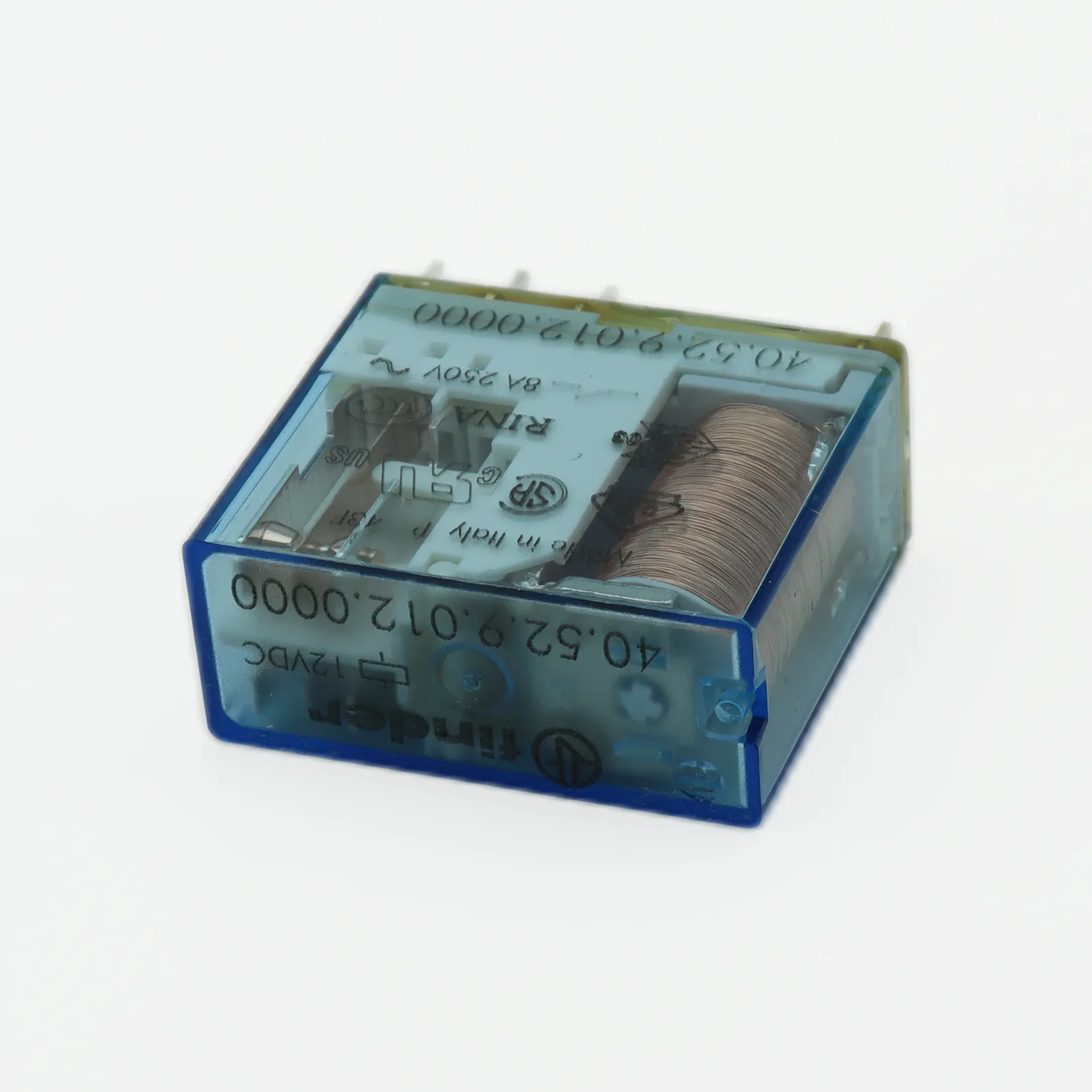

Типовые области применения

405290120000 находит применение в следующих устройствах и системах:

• Шкафы управления конвейерными линиями: реле обеспечивает гальваническую развязку между выходом ПЛК и пускателем двигателя, защищая контроллер от индуктивных выбросов при отключении нагрузки.
• Системы управления вентиляцией и кондиционированием: коммутирует силовые цепи вентиляторов и нагревателей по сигналу от аналоговых или дискретных выходов контроллера, обеспечивая надёжное переключение при длительных режимах работы.
• Щиты автоматики насосных станций: разделяет слаботочную цепь датчиков давления и силовую цепь контакторов, позволяя использовать единый контроллер для управления несколькими насосами без риска повреждения выходов.

Заказать 40.52.9.012.0000 с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Finder.
