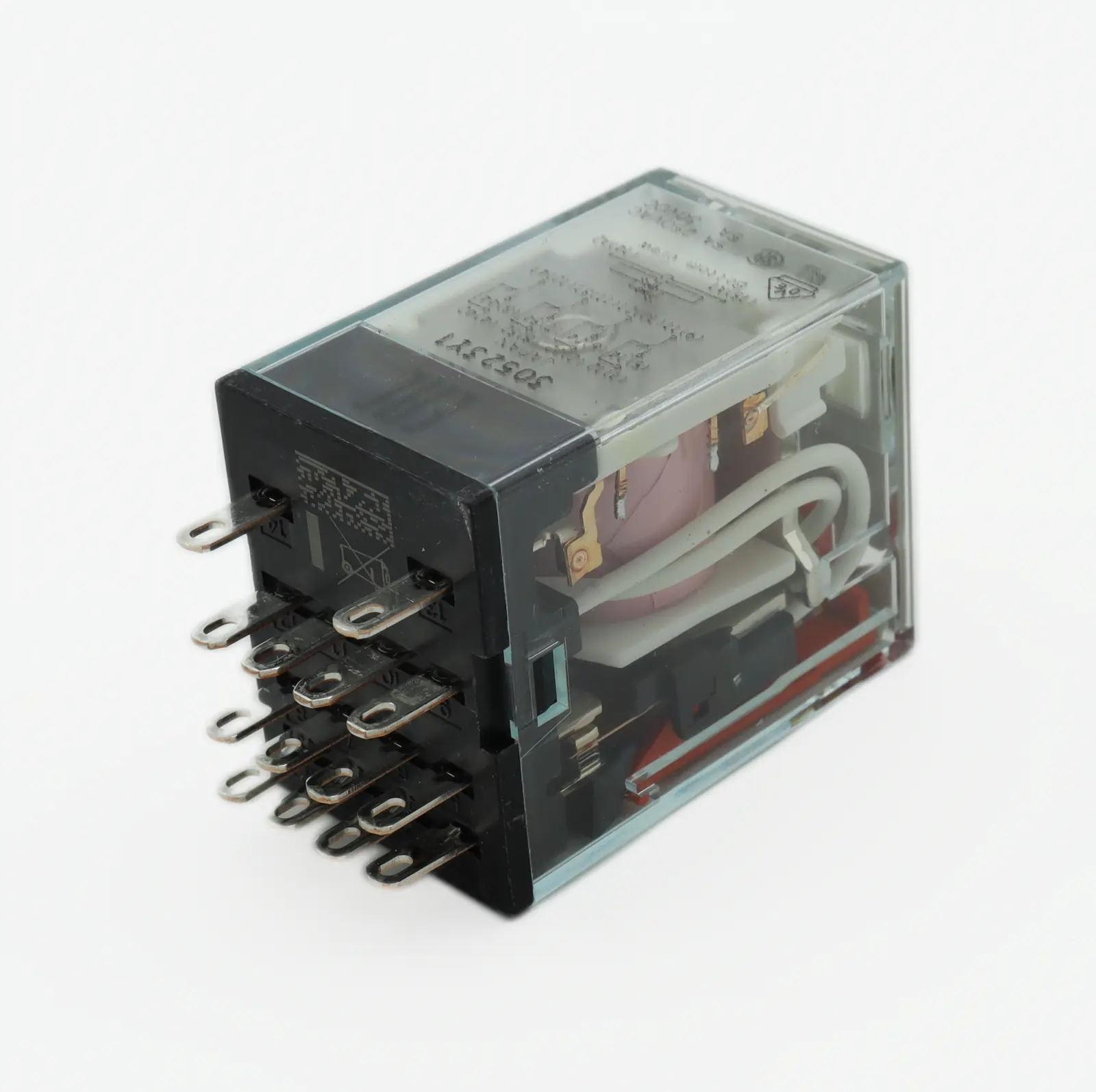

Технический разбор электромагнитного реле MY4IN 220/240VAC (S) — схемы подключения и защита контактов

Как обеспечить одновременную коммутацию четырёх независимых цепей в промышленном шкафу управления? Электромагнитное реле MY4IN 220/240VAC (S) производства OMRON Corporation, представленное в разделе реле и контакторов, решает эту задачу благодаря четырёхполюсной переключающей группе 4PDT и обмотке управления на 230 В AC. Модель электромагнитного реле рассчитана на коммутируемый ток до 5 А, что делает её оптимальным выбором для цепей управления, сигнализации и маломощных силовых нагрузок.

Ключевые параметры для проектировщика

• Тип контактной группы: 4PDT (4 переключающих контакта)
• Напряжение обмотки: 230 В AC
• Максимальный ток контактов: 5 А
• Механический ресурс: не менее 10 млн переключений
• Электрический ресурс (AC1): не менее 100 тыс. переключений

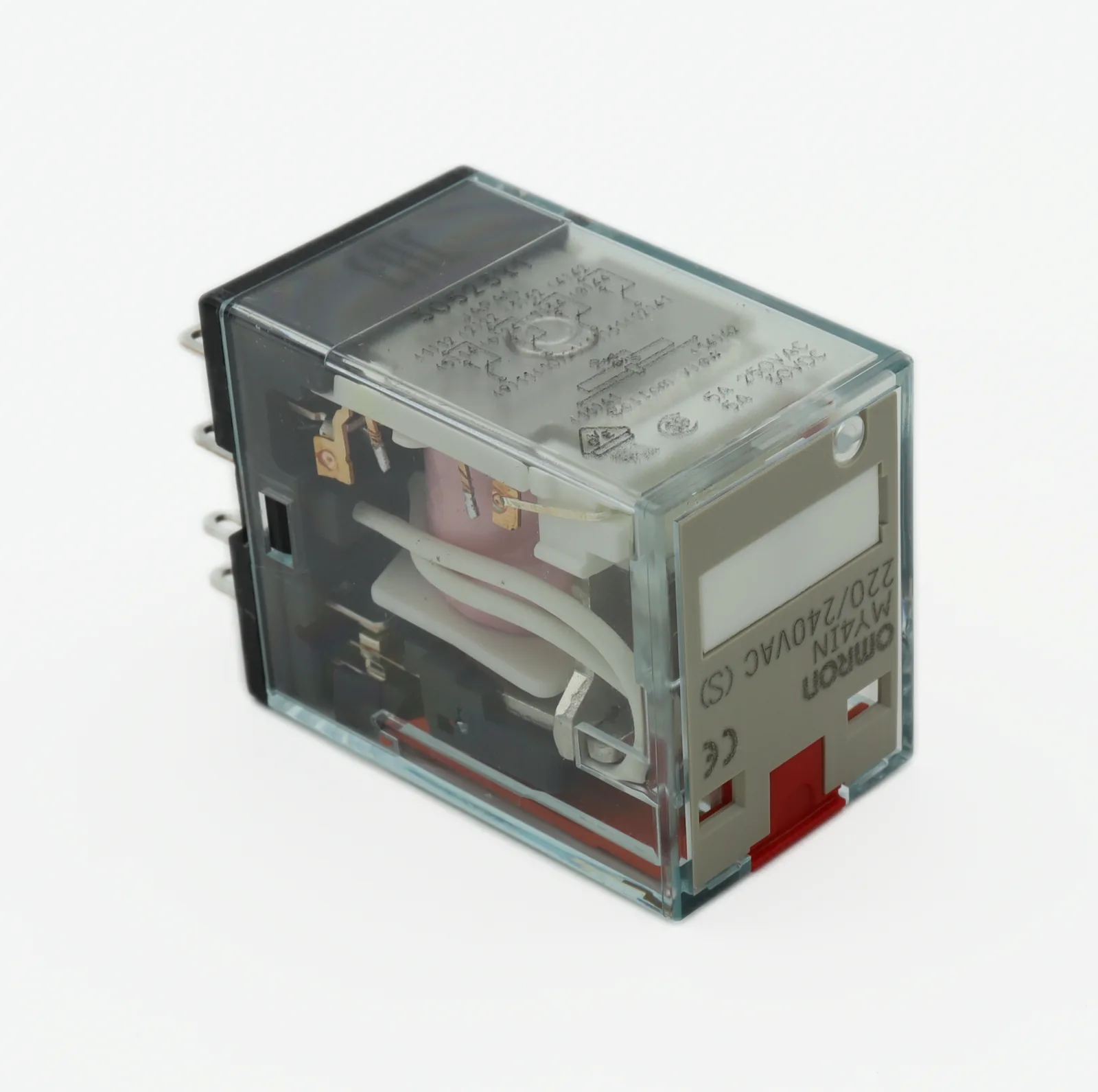

• Тип корпуса: с тестовым рычажком (индикатор срабатывания)

Содержание

• Как правильно подключить обмотку к сети 230 В AC?
• Защита контактов от индуктивных выбросов — нужно ли устанавливать RC-цепочку?
• Какие аналоги доступны на рынке?
• В каких устройствах применяется это реле?

Как правильно подключить обмотку к сети 230 В AC?

Обмотка реле MY4IN 220240VAC (S) рассчитана на переменное напряжение 230 В, что позволяет подключать её напрямую к фазной цепи промышленной сети без промежуточного трансформатора. Однако на практике критически важно учитывать пусковой ток обмотки, который в первые миллисекунды может превышать номинальный в 3–5 раз из-за отсутствия противо-ЭДС. Это означает, что управляющий контакт (кнопка, выход ПЛК, промежуточное реле) должен быть рассчитан на индуктивную нагрузку.

Рекомендуется устанавливать между выходом контроллера и обмоткой данного устройства промежуточное полупроводниковое реле или твердотельный коммутатор — это продлит ресурс выходного каскада ПЛК и устранит дребезг при отпускании.

Защита контактов от индуктивных выбросов — нужно ли устанавливать RC-цепочку?

При коммутации индуктивных нагрузок (электромагнитные клапаны, контакторы, обмотки двигателей) на контактах возникают дуговые разряды, ускоряющие их износ. Для модели MY4IN 220240VAC (S) с контактами на 5 А производитель рекомендует устанавливать варистор параллельно обмотке управляемого устройства, а не RC-цепочку — это проще и эффективнее при переменном напряжении.

Важный нюанс, который часто упускают: при использовании тестового рычажка (индикатора срабатывания) на корпусе данного реле не следует прикладывать к нему значительное усилие в момент, когда обмотка находится под напряжением. Механизм индикатора связан с якорем, и принудительное нажатие может привести к механическому износу возвратной пружины. На практике достаточно визуального контроля положения рычажка без физического воздействия.

Какие аналоги доступны на рынке?

Обратите внимание, что RT424230 от TE Connectivity имеет увеличенный ток контактов (8 А против 5 А), но при этом отличается габаритами — footprint на плате несовместим с посадочным местом под серию MY. Это важно при замене в уже смонтированном щите без переделки клеммной колодки.

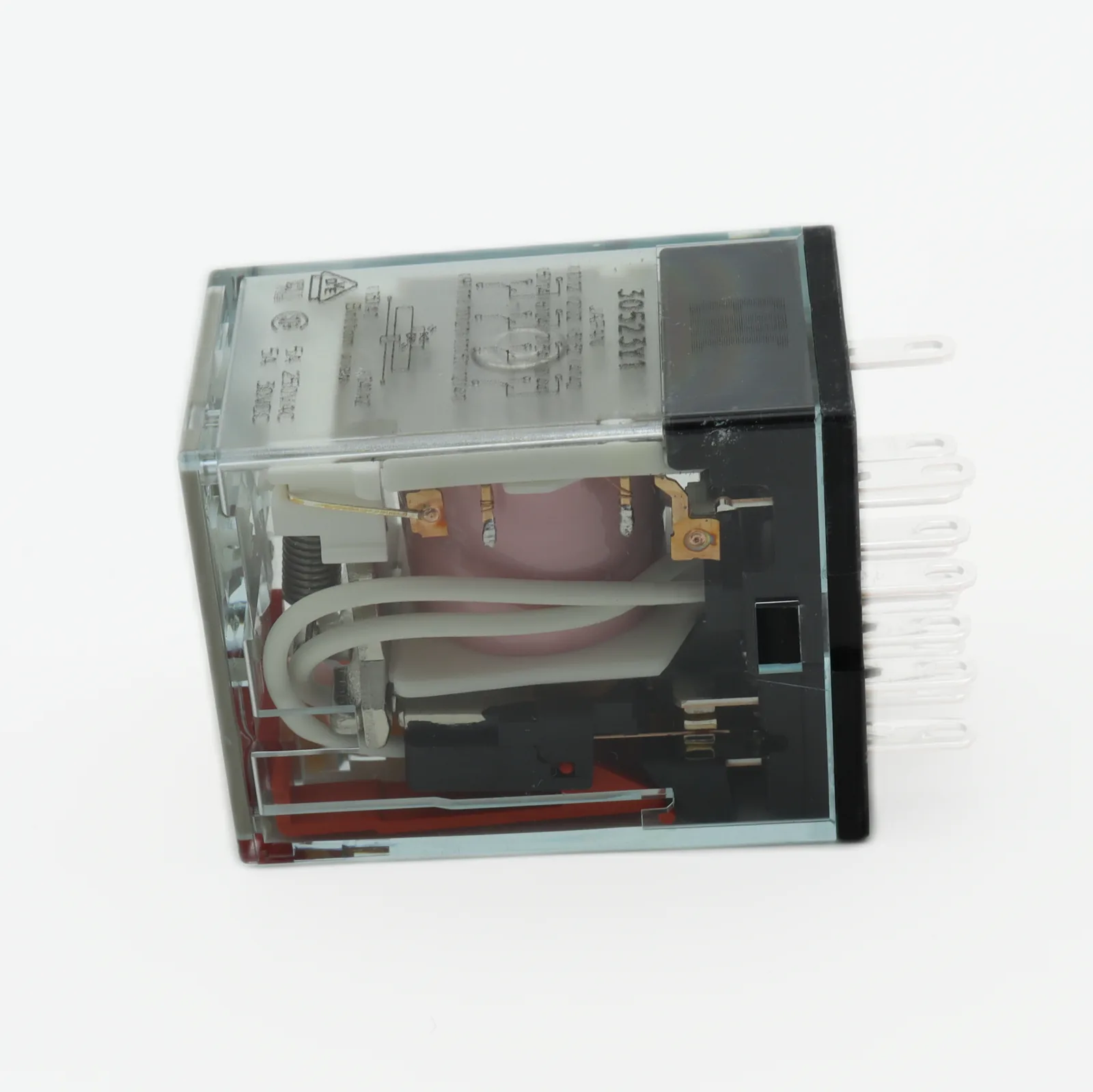

Примеры практического применения

MY4IN 220240VAC (S) находит применение в следующих устройствах и системах:

• Промышленные щиты автоматики: обеспечивает одновременное переключение цепей управления, сигнализации и блокировки по команде от ПЛК, позволяя организовать множественную коммутацию одним устройством.
• Системы управления вентиляцией: коммутирует группы маломощных исполнительных механизмов (сервоприводы заслонок, датчики давления), обеспечивая гальваническую развязку между силовой и управляющей цепями.
• Стенды тестирования оборудования: используется как коммутирующий элемент в автоматизированных установках, где требуется одновременное подключение нескольких измерительных каналов к тестируемому образцу.

OMRON Corporation MY4IN 220/240VAC (S) доступен к отгрузке — оформите заказ на сайте.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией OMRON Corporation.
