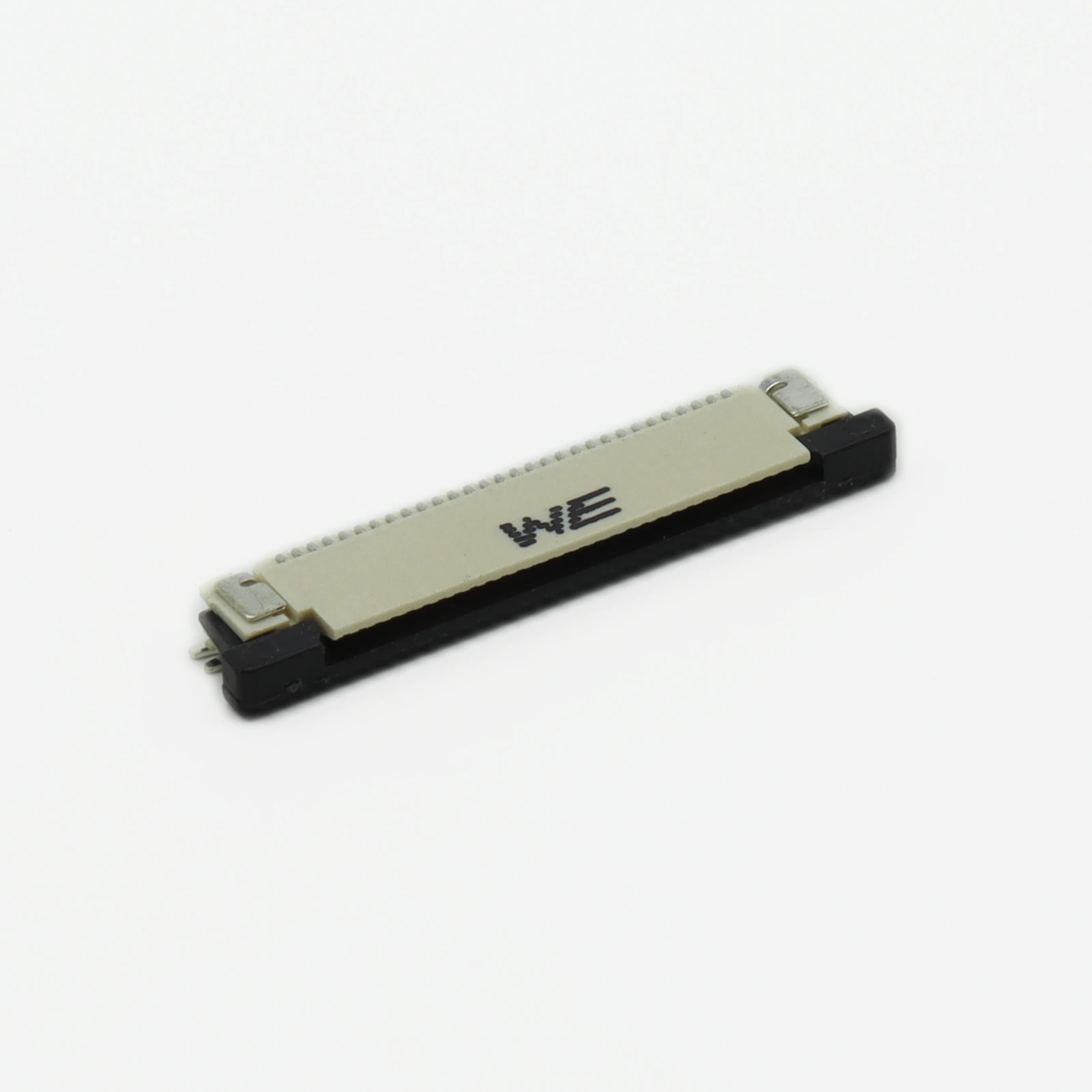

Обзор FPC-соединителя 68713014022 — нюансы фиксации гибкого шлейфа в плотной компоновке

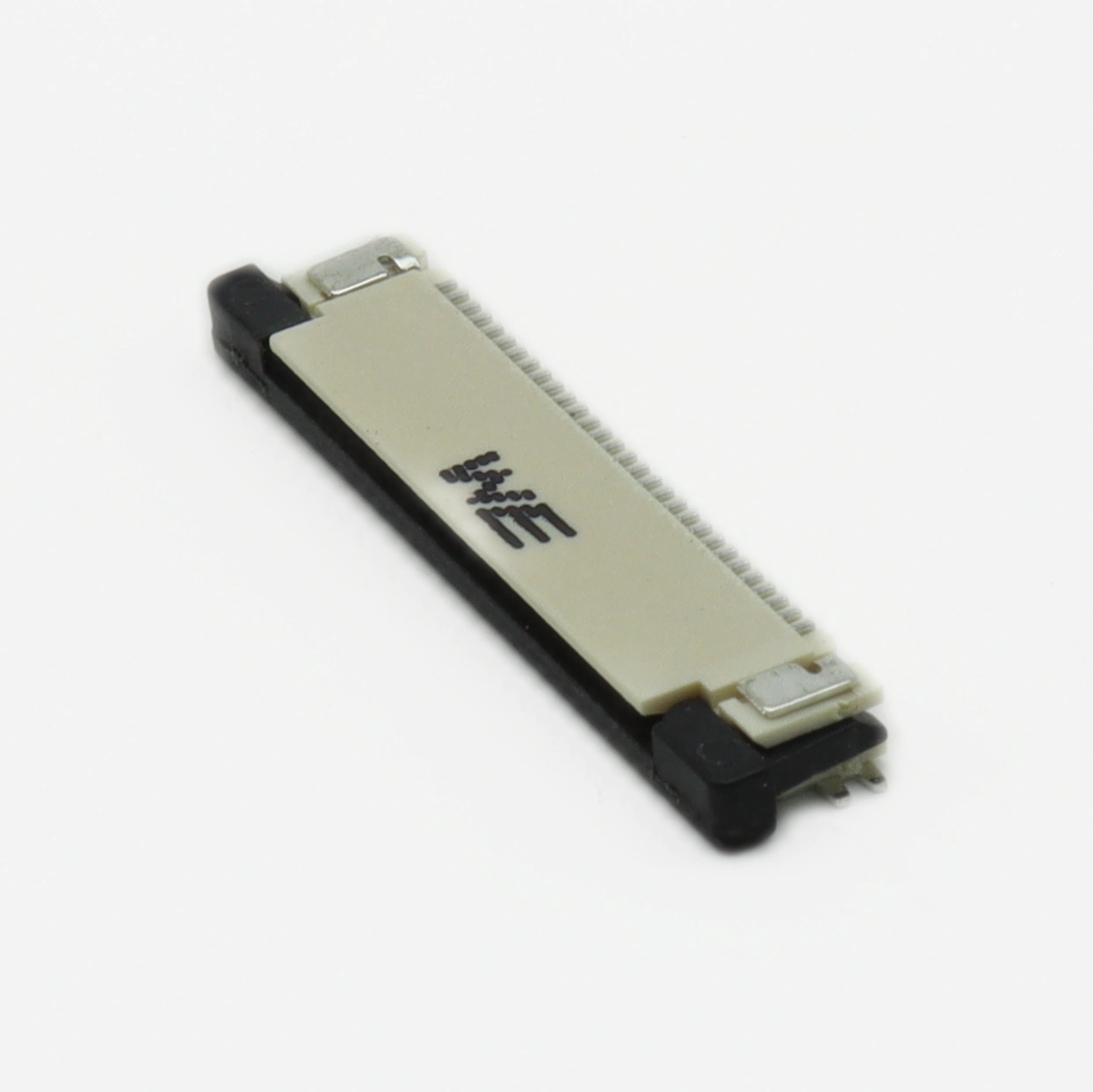

Плотная компоновка плат с гибкими печатными шлейфами требует от разъёма не просто электрического контакта, а уверенной механической фиксации при минимальном шаге. Модель 68713014022 от WÜRTH ELEKTRONIK — это FPC-соединитель серии WR-FPC на 30 контактов с шагом 0.50 мм и контактами типа TOP, представленный в разделе разъемы. Конструкция с нижним прижимом (bottom contact) обеспечивает стабильное соединение даже при вибрации, что критично для портативной и автомобильной электроники.

Важно для применения

Ключевые параметры: 68713014022 имеет 30 контактов с шагом 0.50 мм, рассчитан на напряжение 50 В AC/DC и ток 0.5 А на контакт. Работает в диапазоне температур от −40 °C до +85 °C — подходит для промышленных и автомобильных применений. Тип контакта — TOP (нижний прижим шлейфа), корпус — SMD-монтаж с горизонтальным вводом (R/A).

Содержание

• Как избежать ошибок при SMD-монтаже разъёма?
• Чем тип контакта TOP отличается от Dual?
• Практический совет по работе со шлейфом
• Сравнение с альтернативными решениями
• Где применяется FPC-соединитель на 30 контактов?

Как избежать ошибок при SMD-монтаже разъёма?

Горизонтальная ориентация ввода шлейфа (R/A) определяет требования к посадочному месту на плате. При автоматической пайке оплавлением важно контролировать профиль температуры: скорость нарастания не должна превышать 3 °C/с во избежание коробления пластикового корпуса. Металлические защёлки по краям разъёма выполняют не только механическую, но и тепловую функцию — они отводят тепло от зоны пайки, поэтому контактные площадки под ними должны быть термосвязаны с полигонами заземления.

Чем тип контакта TOP отличается от Dual?

Конструкция TOP подразумевает односторонний прижим проводников шлейфа — контакты расположены только с одной стороны разъёма. Это упрощает трассировку и снижает высоту профиля, но требует точного позиционирования шлейфа. В отличие от Dual-контактов, где шлейф зажимается с двух сторон, модель 68713014022 допускает использование шлейфов с односторонней металлизацией, что расширяет совместимость с бюджетными FPC-кабелями.

Практический совет по работе со шлейфом

Инженеры часто сталкиваются с проблемой: после многократного подключения шлейфа контакты разъёма теряют упругость. Для 68713014022 производитель заявляет ресурс не менее 20 циклов сочленения. На практике это означает, что при отладке прототипа не рекомендуется использовать один и тот же разъём более 15 раз. Если требуется многократное переподключение, установите на плату тестовый разъём-дублёр, а в серийное устройство монтируйте новый компонент. Кроме того, при вставке шлейфа убедитесь, что фиксирующая планка закрыта до щелчка — неполное закрытие приводит к частичному контакту и нестабильному сигналу на крайних линиях.

Сравнение с альтернативными решениями

Обратите внимание, что Molex 52271-3079 имеет аналогичную конфигурацию контактов, но отличается профилем фиксирующей планки — это важно при замене без переразводки посадочного места. Hirose DF13 использует шаг 1.25 мм и не является drop-in заменой.

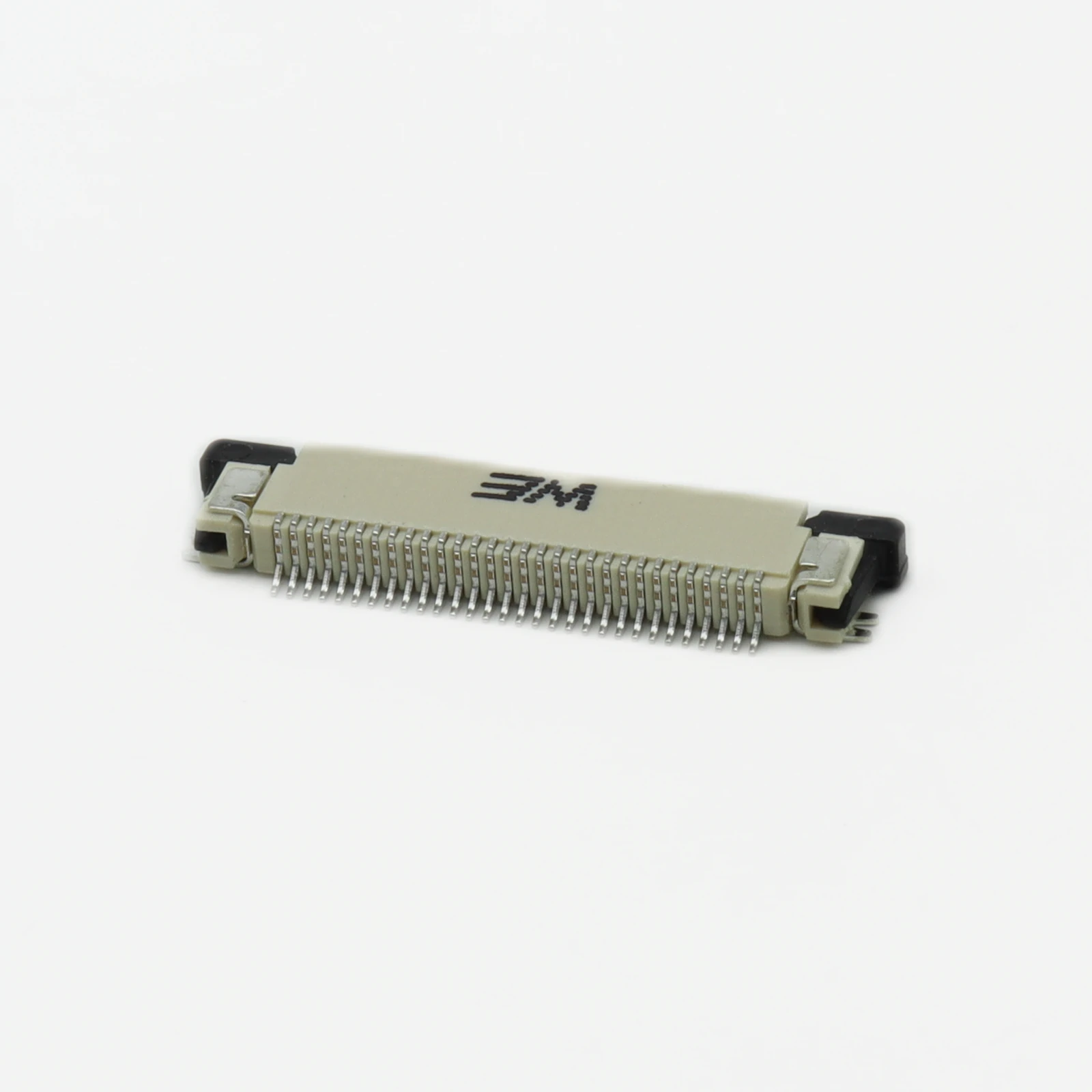

Где применяется FPC-соединитель на 30 контактов

68713014022 находит применение в следующих устройствах и системах:

• Портативные медицинские приборы: обеспечивает компактное подключение дисплейного модуля к основной плате, где важен минимальный шаг и надёжный контакт при тряске.
• Автомобильные информационно-развлекательные системы: соединяет сенсорную панель с контроллером обработки, выдерживая вибрационные нагрузки и перепады температур в салоне.
• Промышленные HMI-панели: позволяет быстро заменить шлейф при обслуживании без демонтажа всего модуля, сокращая время простоя оборудования.

WÜRTH ELEKTRONIK 68713014022 доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте WÜRTH ELEKTRONIK.
