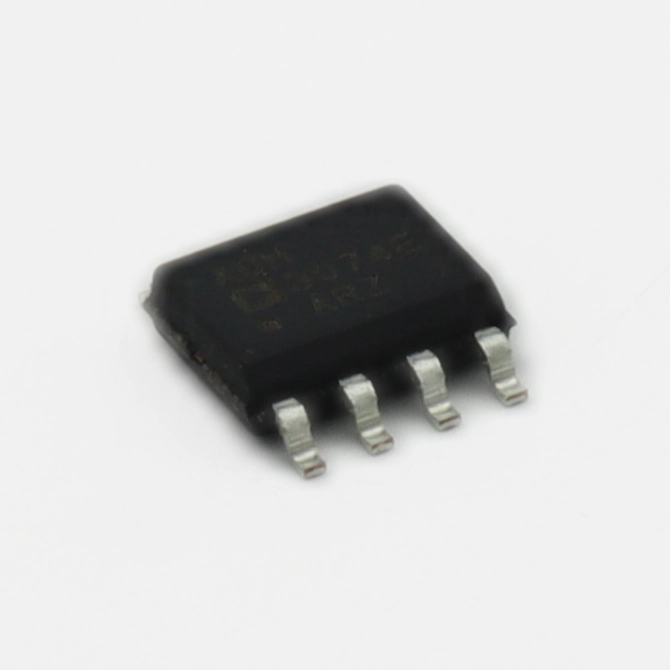

Детальный обзор полного дуплексного RS-485-приёмопередатчика ADM3074EARZ — нюансы работы в шумной среде

Как обеспечить устойчивую передачу данных по RS-485 на промышленных объектах с высоким уровнем электромагнитных помех? Полный дуплексный RS-485-приёмопередатчик ADM3074EARZ от ANALOG DEVICES, относящийся к категории интегральных микросхем Интерфейс - Драйверы, Приемники, Трансиверы, решает эту задачу благодаря отказоустойчивой архитектуре и расширенному диапазону рабочих напряжений. Устройство ориентировано на системы, где требуется одновременная двусторонняя связь без коллизий на шине.

Ключевые параметры для проектировщика

• Интерфейс: полнодуплексный RS-485/RS-422, 1 приёмник + 1 передатчик (Full 1/1)

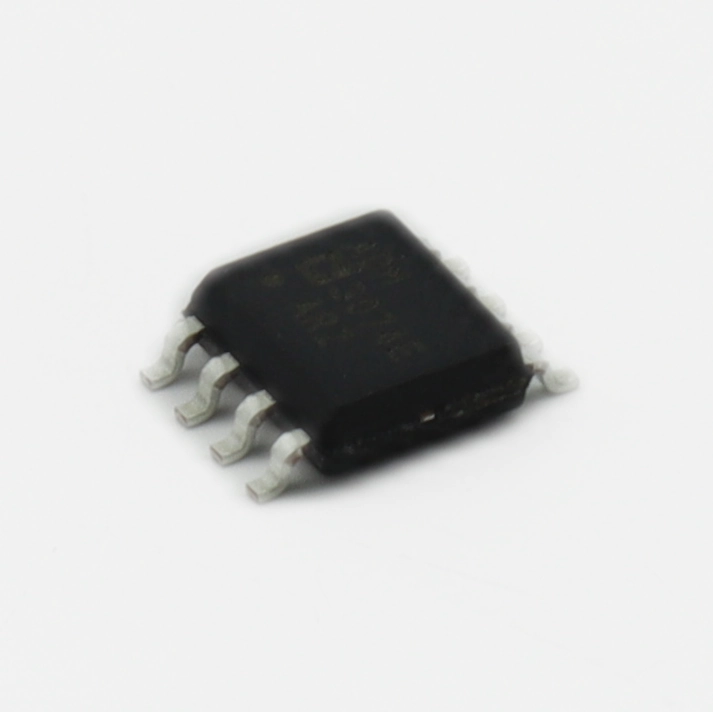

• Корпус: 8SOIC (3,9 мм)
• Напряжение питания: 3,0–3,6 В (низковольтное)
• Скорость передачи: до 250 кбит/с
• Защита от ESD: ±15 кВ (HBM) на выводах шины

Содержание

• Как организовать питание микросхемы?
• Работа в условиях электромагнитных помех
• Особенности разводки печатной платы
• Сравнение с аналогами
• Типовые области применения

Как организовать питание микросхемы?

ADM3074EARZ работает от напряжения 3,3 В с допуском ±0,3 В. На практике это означает, что стабилизатор на плате должен обеспечивать не просто номинальные 3,3 В, а стабильный выход с пульсациями не более 50 мВ. Критичный нюанс: при использовании общего источника питания с цифровыми микросхемами, потребляющими импульсный ток, необходимо разместить керамический конденсатор 100 нФ максимально близко к выводу VCC — расстояние до 3 мм по меди. Это предотвратит просадку напряжения в моменты пиковой нагрузки передатчика.

Ещё один момент, который редко упоминается в типовых схемах: при питании от DC-DC преобразователя с частотой переключения выше 500 кГц рекомендуется добавить ферритовую бусину номиналом 120–600 Ом на частоте 100 МГц в цепь питания. Это отсечёт высокочастотные гармоники преобразователя, которые могут модулировать сигнал на шине и вызывать ошибки приёма.

Работа в условиях электромагнитных помех

Промышленная среда — это частотные преобразователи, силовые кабели, электросварочное оборудование. Встроенная ESD-защита ±15 кВ по модели HBM помогает при электростатических разрядах, но не защищает от кондуктивных помех, наведённых на длинную кабельную линию. Здесь помогает правильная организация дифференциальной пары: линии A и B должны идти параллельно на минимальном расстоянии друг от друга, а между ними обязательно размещается заземлённый полигон.

При длине линии свыше 300 метров рекомендуется устанавливать согласующие резисторы 120 Ом на обоих концах шины. ADM3074EARZ имеет выходное сопротивление, оптимизанное для работы с такой нагрузкой, что снижает отражения сигнала и улучшает целостность глазковой диаграммы.

Особенности разводки печатной платы

Корпус 8SOIC компактен, но накладывает ограничения на трассировку. Выводы RO, RE, DE, DI расположены с одной стороны, а RO (приёмник) и DO (передатчик) — с противоположной. При двусторонней разводке не рекомендуется пропускать сигнальные дорожки шины RS-485 под микросхемой — это создаёт паразитную ёмкость и ухудшает фронты сигнала. Оптимальный подход: выводы DE и RE, отвечающие за управление направлением, трассировать максимально коротко к выводам микроконтроллера, а дифференциальные линии A/B выводить напрямую к разъёму без изломов под острыми углами.

Сравнение с аналогами

Обратите внимание, что ISL3172IBZ работает в полудуплексном режиме — это важно при проектировании систем, где требуется одновременная передача и приём. Если ваш протокол предполагает полнодуплексный обмен, замена на полудуплексный аналог потребует переработки программного обеспечения.

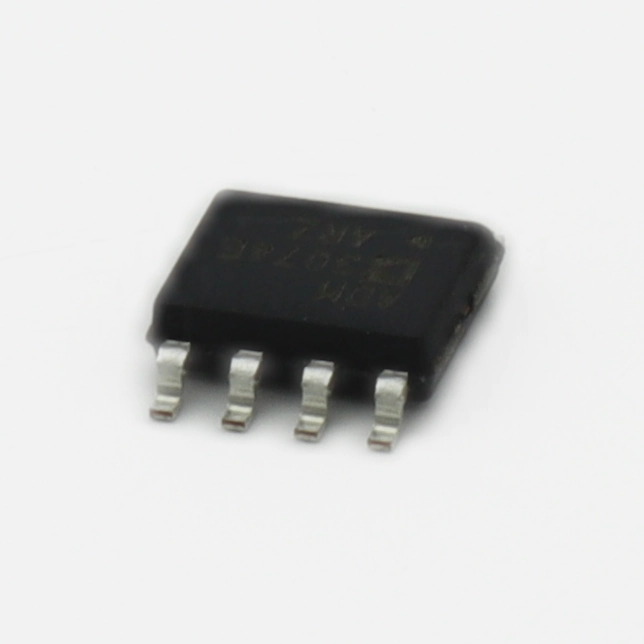

Типовые области применения

ADM3074EARZ находит применение в следующих устройствах и системах:

• Промышленные шлюзы Modbus RTU: микросхема обеспечивает гальванически согласованный физический уровень для обмена данными между контроллерами и датчиками на расстояниях до 1200 метров.
• Платы сбора телеметрии: в системах мониторинга параметров оборудования трансивер передаёт данные с аналоговых модулей ввода на центральный контроллер без потерь в условиях вибрации и температурных колебаний.
• Интерфейсные модули систем ЧПУ: полнодуплексный режим позволяет одновременно считывать состояние энкодеров и отправлять управляющие команды на сервоприводы без задержек переключения направления.

Компонент ADM3074EARZ от ANALOG DEVICES можно приобрести с бесплатной доставкой через Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте ANALOG DEVICES.
