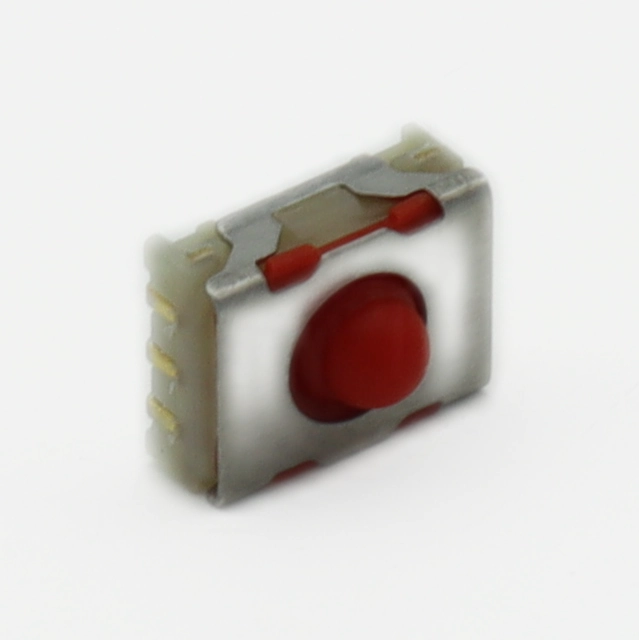

Технический разбор тактового переключателя 1.14.002.101/0000, нюансы монтажа на плату

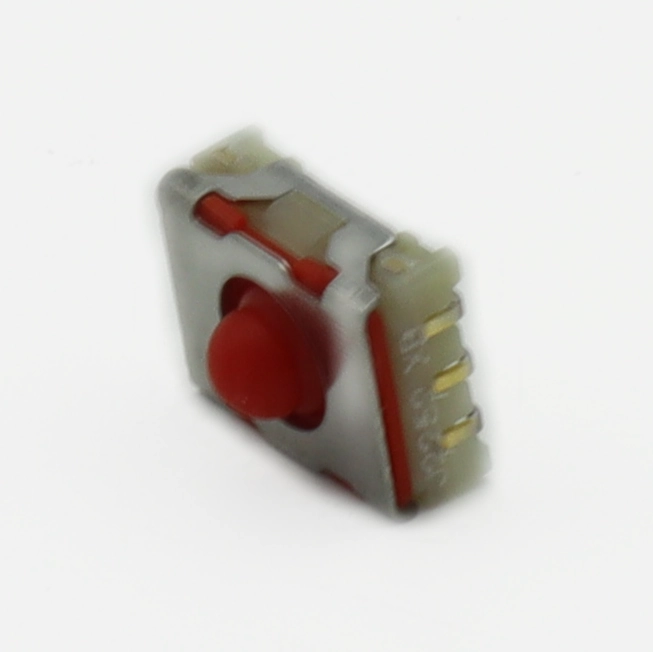

Как обеспечить чёткое срабатывание малотоковой кнопки в условиях плотной компоновки платы? Тактовый переключатель 1.14.002.101/0000 от RAFI — однонаправленный нормально-открытый(SPST-NO) коммутационный элемент с номинальным током 0,1 А и напряжением 35 В — представлен в разделе SWITCH TACTILE SPST-NO 0.1A 35V и решает задачу компактного ввода управляющих сигналов в слаботочных цепях.

На что смотреть при подборе

Важно для применения: данный тактильный переключатель имеет конфигурацию контактов SPST-NO (однополюсный, нормально-открытый), рассчитан на коммутируемый ток до 0,1 А при напряжении до 35 В постоянного тока. Механический ресурс — не менее 100 000 срабатываний. Работает в диапазоне температур от −25 °C до +70 °C — подходит для промышленной электроники и панелей управления.

Содержание

• Особенности монтажа на печатную плату
• Надёжность контакта при малых токах
• Сравнение с альтернативными решениями
• Типовые области применения

Особенности монтажа на печатную плату

С технической точки зрения, тактовые переключатели RAFI серии 1.14.002.1010000 предназначены для установки методом пайки волной или ручной пайки. Контакты выполнены под сквозной монтаж (THT), что обеспечивает механическую прочность соединения — критичный параметр для устройств, подвергающихся вибрации.

Практический аспект, который стоит учесть: при ручной пайке данного переключателя не рекомендуется превышать температуру жала паяльника выше 350 °C и время контакта более 3 секунд. Превышение этих параметров приводит к деформации пластикового корпуса и смещению контактной группы, что вызывает залипание кнопки или потерю тактильного отклика. Этот нюанс не всегда указан в типовом даташите, но подтверждён опытом сервисных инженеров.

Обратите внимание, что посадочные отверстия на плате должны соответствовать диаметру выводов с минимальным зазором 0,1–0,15 мм. Слишком плотная посадка создаёт механическое напряжение на корпус при установке, а чрезмерный зазор ухудшает центрирование и может привести к перекосу при пайке волной.

Надёжность контакта при малых токах

Для инженера, проектирующего слаботочную схему, важно понимать: номинальный ток 0,1 А при 35 В означает, что этот переключатель оптимален для сигнальных цепей, а не для силовой коммутации. Контактная группа выполнена из серебреного сплава, обеспечивающего стабильное переходное сопротивление даже при коммутации микротоков в логических цепях.

Если рассматривать применение в реальных условиях, то при работе с напряжениями ниже 5 В и токами менее 1 мА рекомендуется предусмотреть в схеме защитный резистор или использовать переключатель с золочёными контактами из старшей линейки RAFI. Это предотвратит накопление органической плёнки на серебряном покрытии, которая со временем увеличивает переходное сопротивление при малых уровнях сигнала.

Важный нюанс: конфигурация SPST-NO (нормально-открытый) означает, что цепь замкнута только в момент нажатия. Для схем, где требуется фиксация состояния, необходимо предусмотреть программный дебаунсинг или аппаратную защёлку на триггере.

Сравнение с альтернативными решениями

При выборе между 1.14.002.1010000 и аналогами учитывайте рабочее напряжение: данная модель поддерживает до 35 В, тогда как большинство бюджетных тактовых кнопок ограничены 12 В. Это делает переключатель RAFI предпочтительным для цепей с повышенным напряжением сигнала, например, в промышленных интерфейсных модулях.

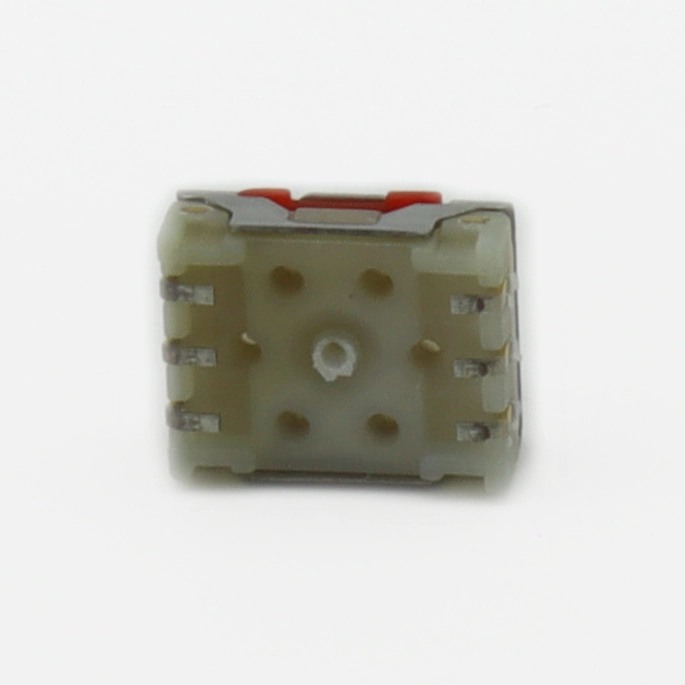

Типовые области применения

1.14.002.1010000 находит применение в следующих устройствах и системах:

• Промышленные панели оператора: переключатель обеспечивает ввод команд оператора в HMI-устройства, работая в условиях непрерывной эксплуатации и вибрации от соседствующего оборудования.
• Медицинские диагностические приборы: компактный размер и надёжный контакт позволяют использовать данную кнопку в портативных устройствах мониторинга, где каждый миллиметр на панели критичен.
• Системы контроля доступа: тактовый переключатель служит для ввода кодов или подтверждения операций в слаботочных контроллерах, где важна чёткая тактильная обратная связь.

Ключевой вывод: тактовый переключатель 1.14.002.1010000 от RAFI сочетает повышенное рабочее напряжение 35 В с компактными габаритами, что делает его оптимальным выбором для слаботочных промышленных и медицинских устройств, где стандартные кнопки на 12 В неприменимы.
