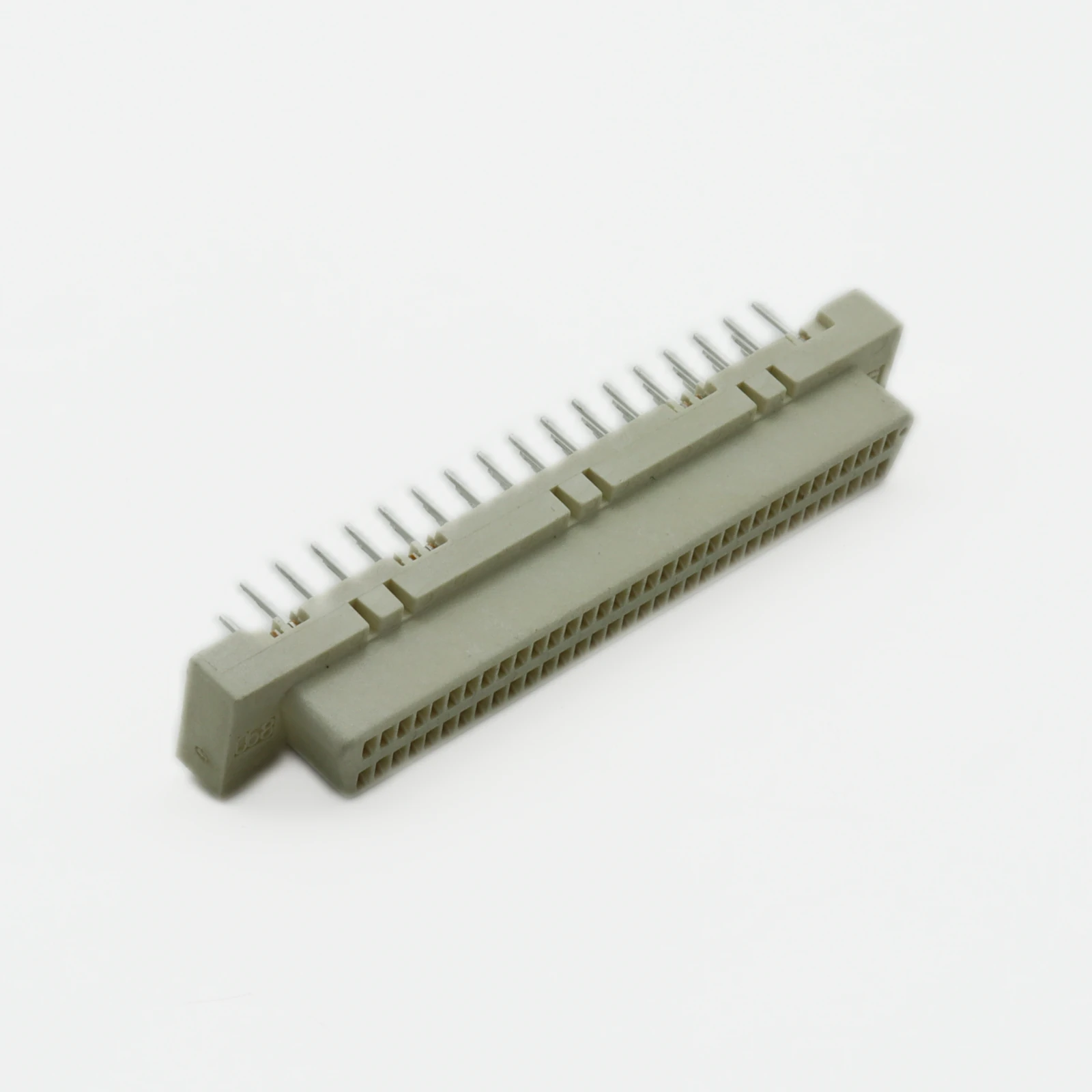

Технический разбор разъёма I/O har-mik 60 05 068 5100: особенности монтажа через отверстие

Как обеспечить стабильное соединение 68 сигнальных линий в условиях промышленной вибрации? Партномер 60 05 068 5100 от Harting — разъём I/O серии har-mik, гнездо SCSI на 68 контактов с монтажом через сквозное отверстие, представлен в разделе Электронные компоненты. Данное решение ориентировано на задачи, где плотная коммутация сигналов ввода-вывода должна сохранять целостность контакта при длительных механических нагрузках.

Важно для применения

Ключевые параметры: разъём I/O har-mik серии SCSI, гнездо на 68 контактов, монтаж методом пайки в сквозное отверстие (THT), корпус рассчитан на стандартную плотную установку на печатную плату. Рабочий температурный диапазон позволяет использовать изделие в промышленной автоматике и измерительных системах.

Содержание

• Какие нюансы монтажа через отверстие критичны?
• Что обеспечивает надёжность контакта?
• Совместимость и альтернативные решения
• Типовые области применения

Какие нюансы монтажа через отверстие критичны?

С технической точки зрения, монтаж THT для 68-контактного разъёма требует особого внимания к температурному профилю пайки. Волновая пайка — предпочтительный метод, однако при ручной доработке важно не превышать 350 °C на контактной площадке дольше 3 секунд. Это связано с тем, что пластиковый изолятор корпуса чувствителен к локальному перегреву, а деформация даже одного из 68 отверстий приведёт к перекосу вилки при сочленении.

Практический совет: перед установкой 60 05 068 5100 на плату рекомендуем проверить соосность отверстий в посадочных площадках. Для 68-контактных разъёмов серии har-mik допуск по шагу контактов составляет ±0,05 мм — при отклонении свыше этого значения ответная часть может не войти до конца. Используйте кондуктор или шаблон для фиксации разъёма перед пайкой, особенно если на плате размещено несколько подобных гнёзд в ряд.

Что обеспечивает надёжность контакта?

Если рассматривать применение в реальных условиях, ключевым фактором является усилие сочленения и качество контактных поверхностей. Гнездо SCSI-формата серии har-mik использует контакты с покрытием, обеспечивающим низкое переходное сопротивление на протяжении всего срока службы. Для инженера, проектирующего систему сбора данных, это означает стабильность передачи сигналов без необходимости периодической чистки контактных групп.

Обратите внимание: при работе с интерфейсами SCSI важно учитывать длину шлейфа от разъёма до устройства. Данный разъём рассчитан на стандартную конфигурацию, однако при трассировке на плате рекомендуется минимизировать длину дорожек от контактных площадок до сигнальных процессоров — это снижает риск отражений на высоких частотах переключения.

Совместимость и альтернативные решения

При выборе между 60 05 068 5100 и 746680-1 учитывайте условия эксплуатации: оригинал Harting лучше для вибронагруженных промышленных систем, тогда как TE Connectivity подходит для стационарного оборудования. Аналог от 3M совместим по распиновке, но отличается геометрией фиксаторов — проверьте посадочное место на плате. Вариант 60 05 068 5200 может заменить данный разъём, если на этапе проектирования предусмотрен SMD-монтаж; в остальных случаях рекомендуем THT-исполнение.

Типовые области применения

60 05 068 5100 находит применение в следующих устройствах и системах:

• Промышленные контроллеры ввода-вывода: разъём обеспечивает параллельную коммутацию 68 дискретных или аналоговых сигналов между модулями расширения и базовым блоком контроллера.
• Измерительные стенды: плотное расположение контактов позволяет подключить множество датчиков к единой плате сбора данных без увеличения габаритов устройства.
• Телекоммуникационные стойки: гнездо используется для коммутации служебных интерфейсов на патч-панелях, где требуется надёжный контакт при частом подключении и отключении кабельных сборок.

Ключевой вывод: 60 05 068 5100 от Harting — это 68-контактное гнездо I/O с монтажом THT, обеспечивающее вибростойкое соединение для промышленной автоматики и систем сбора данных.

Нужен этот разъём? Проверьте наличие 60 05 068 5100 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Harting.
