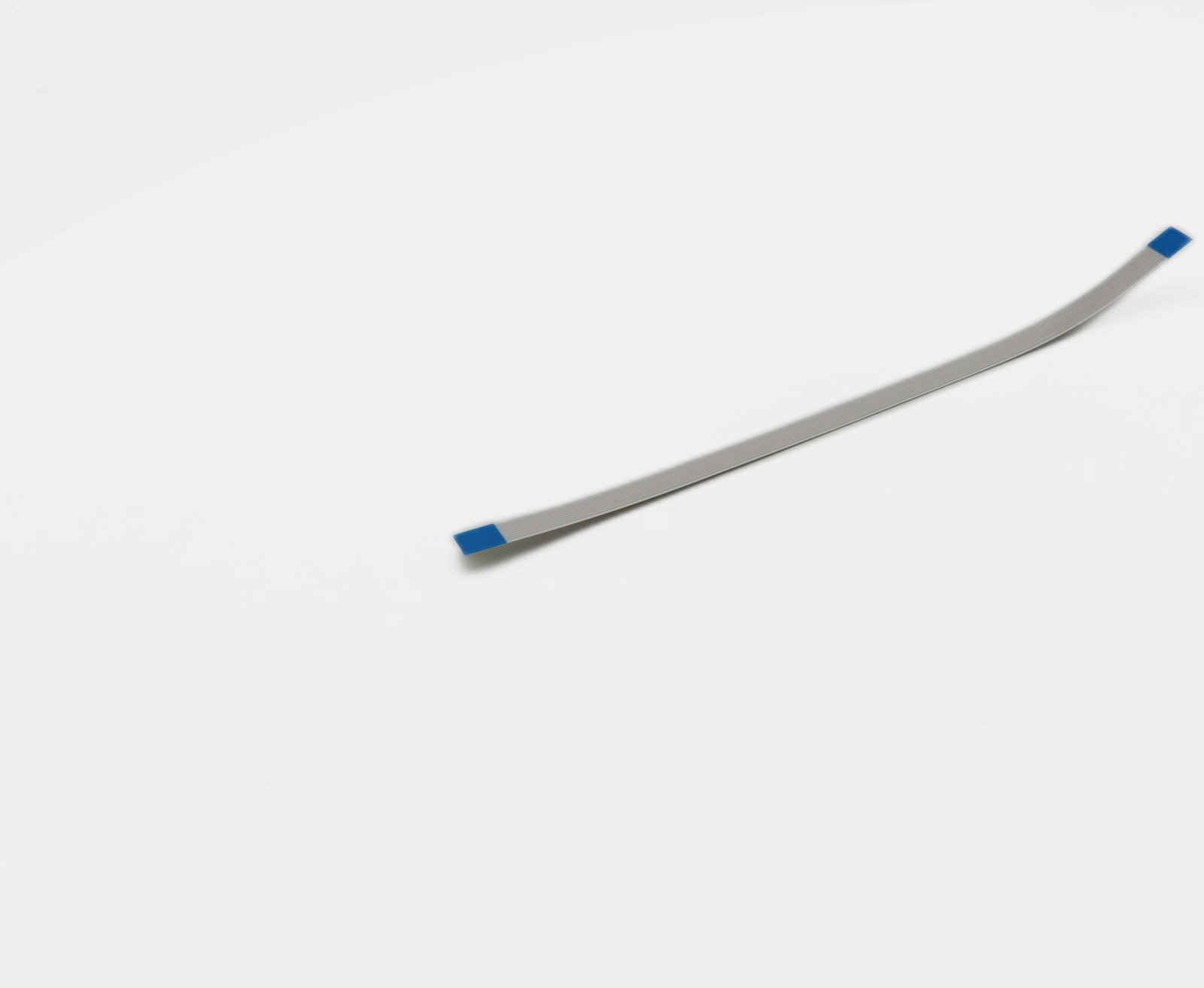

Детальный обзор гибкого шлейфа Premo-Flex Molex 150200103: секреты надежного межплатного соединения

Как обеспечить стабильную передачу сигналов в сверхкомпактной электронике, где классические провода слишком громоздки, а платы подвержены вибрациям? Эту задачу решают кабельные сборки гибкие плоские кабели (FFC). Одним из эталонов надежности в этом классе является шлейф 15020-0103 (часто артикул пишется сплошным текстом 150200103) от лидера индустрии — компании Molex. в нашем каталоге представлены в разделе шлейфы-ленты с контактами.

Модель входит в знаменитую линейку Premo-Flex и ориентирована на применение в медицинском оборудовании, автомобильной электронике, потребительской цифровой технике и системах промышленной автоматизации.

Кратко о главном (Технические параметры)

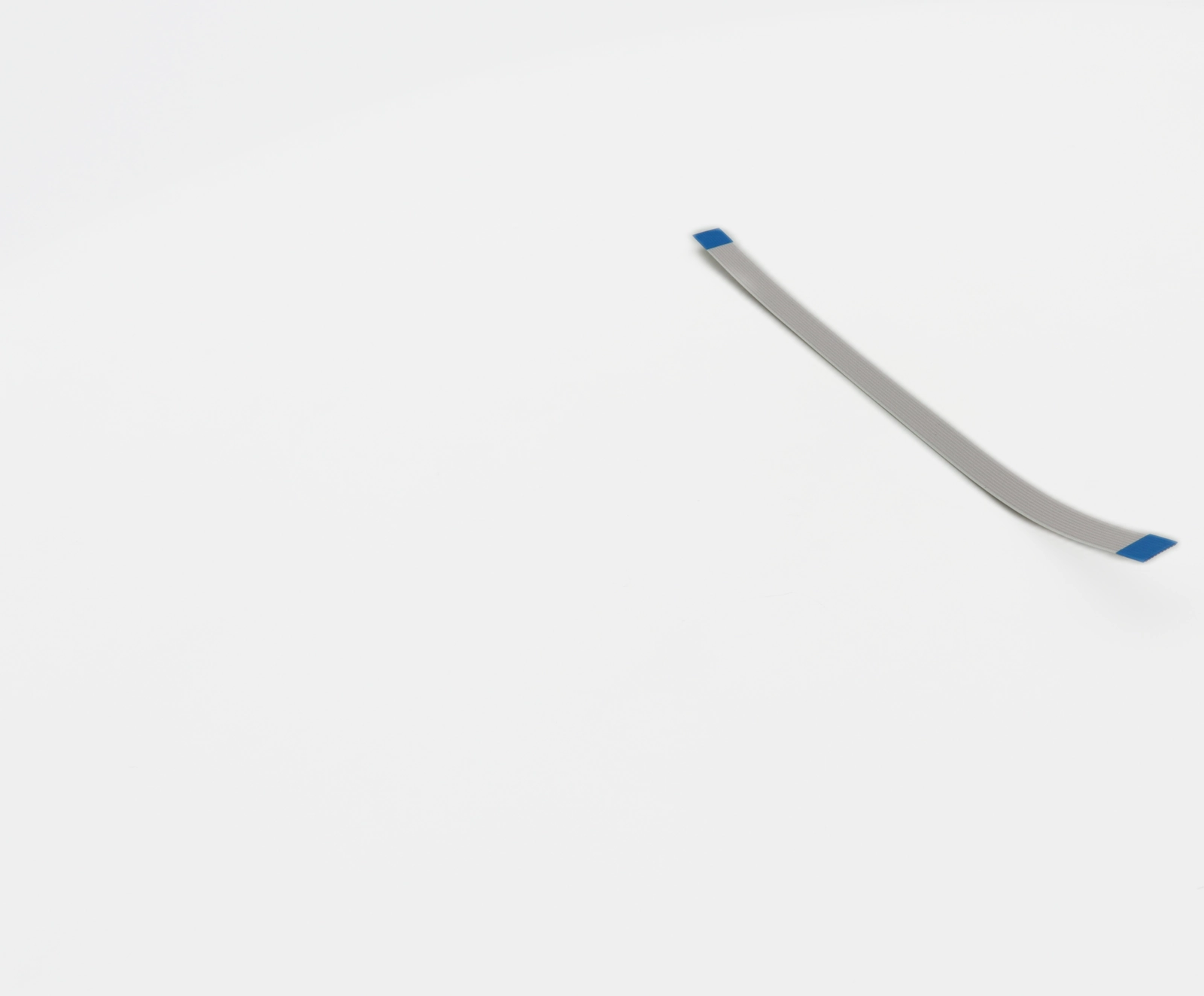

• Тип компонента: Гибкий плоский кабель (FFC Jumper)
• Линейка производителя: Premo-Flex Gold
• Количество контактов (пинов): 10
• Шаг контактов (Pitch): 0,50 мм
• Длина шлейфа: 127 мм (5 дюймов)
• Расположение контактов: Тип А (контакты с обеих сторон шлейфа смотрят в одну сторону)
• Покрытие контактов: Золотое (Gold, Au)
• Диапазон рабочих температур: от -40 до +105 °C

Почему золото и серия Premo-Flex критичны для надежности

С технической точки зрения ключевое преимущество шлейфа 15020-0103 — это золотое покрытие контактных площадок. В отличие от более бюджетных луженых аналогов (Tin plating), золото обладает тремя критически важными свойствами для прецизионной электроники:

1. Стойкость к микрокоррозии: Полностью исключает окисление контактов в условиях высокой влажности и температурных перепадов.
2. Низкое переходное сопротивление: Обеспечивает идеальную чистоту сигнала, что важно для высокочастотных интерфейсов данных.
3. Долговечность при переподключениях: Шлейф выдерживает значительно больше циклов сочленения/расчленения с разъемом платы без износа проводящего слоя.

Полиамидная изоляция кабеля сохраняет экстремальную гибкость на излом и не теряет эластичности при длительном нагреве до +105 °C.

Нюансы монтажа и сопряжения

Поскольку FFC-шлейф не впаивается в плату напрямую, а вставляется в ответные разъемы, при проектировании и сборке важно учитывать несколько практических аспектов.

• Выбор ответной части: Кабель разработан для работы с FPC/FFC разъемами Molex (и аналогами) с шагом 0,50 мм. Убедитесь, что разъем на плате поддерживает толщину сопрягаемой части шлейфа (у Molex она стандартно составляет 0,27 мм в зоне контактов вместе с усилительной лентой).
• Ориентация (Тип А): Данный шлейф имеет прямую ориентацию. Это означает, что изолирующие подложки (усилители) с обоих концов находятся на тыльной стороне, а открытые золотые контакты — на лицевой. При подключении плат они должны зеркально повторять распиновку друг друга.
• Радиус изгиба: Несмотря на высокую гибкость, не допускается формирование острых заломов шлейфа под углом 90 градусов в одной точке. Используйте плавный радиус изгиба для сохранения целостности внутренних плоских медных жил.

Совместимость и аналоги

При подборе альтернатив для Molex 15020-0103 критически важно сохранить геометрию и тип покрытия, иначе узел потеряет в надежности.

Совет инженеру: Если устройство работает в условиях сильной вибрации (например, бортовой компьютер автомобиля), замена оригинального шлейфа с золотым покрытием 15020-0103 на оловянный аналог (например, серию 15166) строго не рекомендуется из-за риска возникновения фреттинг-коррозии.

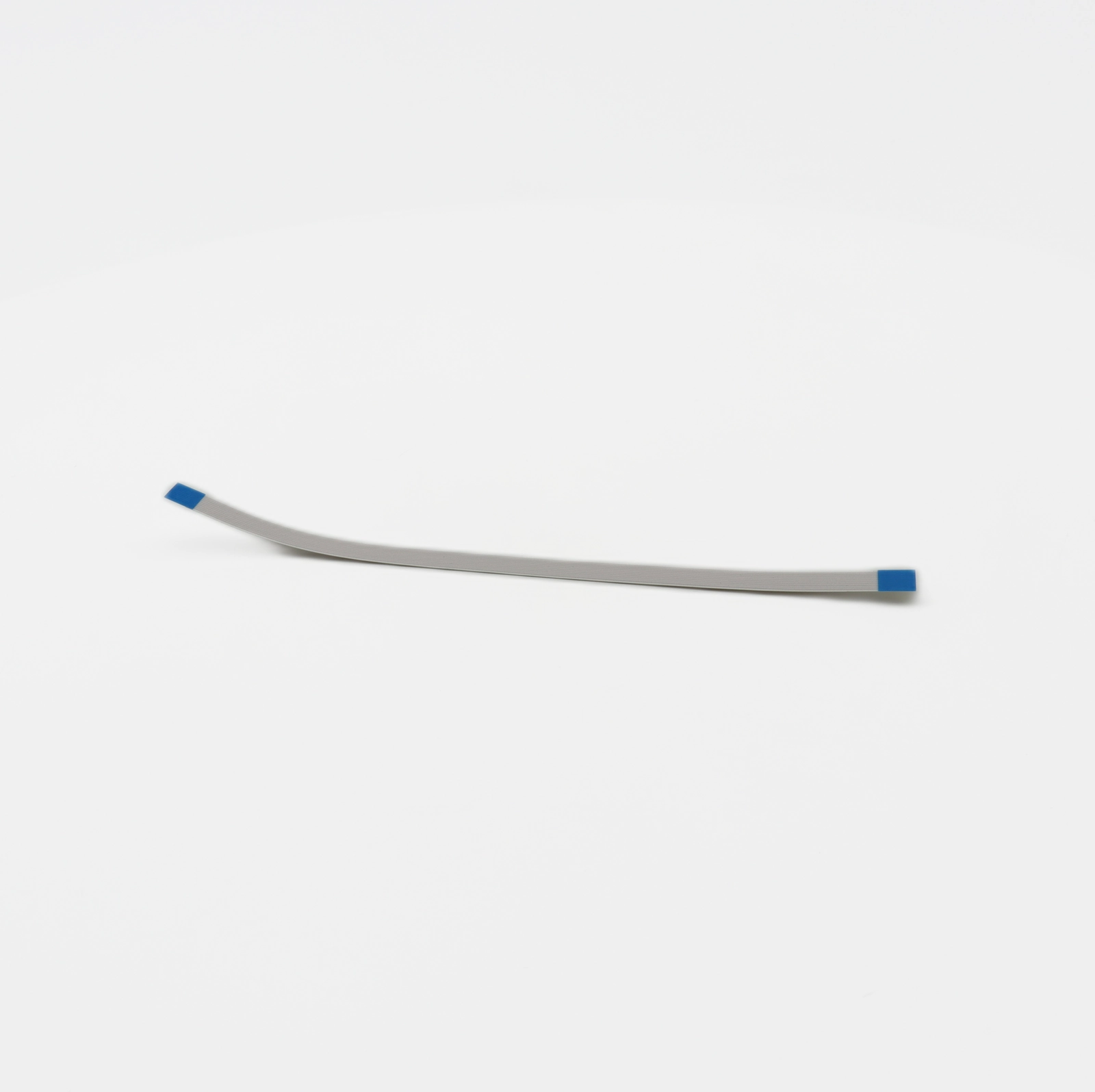

Типовые области применения

Благодаря ультратонкому профилю и плотности компоновки (10 линий на ширине всего в несколько миллиметров), шлейф находит применение в:

• Медицинской технике: Передача данных от подвижных блоков УЗИ-сканеров, мониторов пациента и лабораторных анализаторов.
• Робототехнике и ЧПУ: Соединение подвижных печатающих головок 3D-принтеров или оптических датчиков на манипуляторах.
• Системах отображения информации: Подключение ЖК-матриц, дисплеев управления и тач-панелей к материнским платам устройств.

Ключевой вывод: Плоский шлейф Molex 15020-0103 — это профессиональное, отказоустойчивое решение для компактной межплатной коммутации. Золотое покрытие и жесткие стандарты серии Premo-Flex гарантируют долгий срок службы оборудования даже в жестких температурных режимах.
