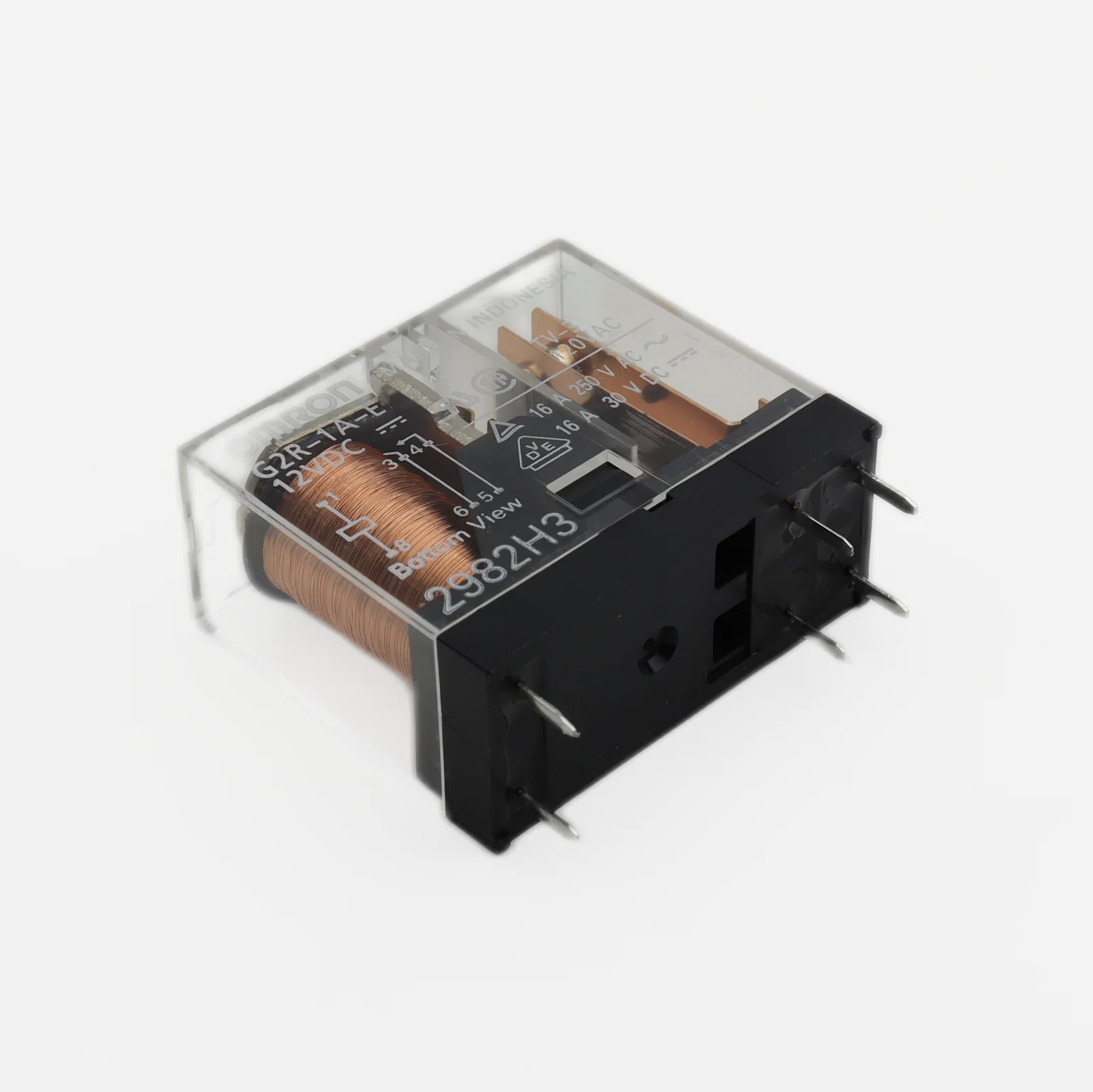

Электромагнитное реле G2R-1A-E 12VDC: вопросы совместимости с платой?

Выбор управляющего элемента для цепей постоянного тока часто становится вызовом из-за требований к надежности и габаритам. Модель G2R-1A-E 12VDC от Omron Ocb решает эту задачу, предлагая компактное электромагнитное реле. Данный компонент доступен в категории промышленной автоматики, где инженеры ценят стабильность коммутации.

Важно для применения

Важно для применения: устройство имеет напряжение катушки 12ВDC, контактную группу SPST-NO, рассчитан на ток 16А/250ВAC. Работает в диапазоне температур — подходит для монтажа на печатные платы (PCB).

Содержание

• Особенности совместимости
• Нюансы монтажа и защиты
• Таблица аналогов

Почему важна правильная посадка на плате?

При проектировании схем управления ключевым фактором становится не только электрическая характеристика, но и физическая совместимость. Электромагнитное реле G2R-1A-E 12VDC обладает стандартным шагом выводов, что упрощает интеграцию в существующие трассировки. Однако при замене старых компонентов необходимо учитывать высоту корпуса, чтобы избежать конфликтов с соседними элементами. Ошибка в выборе высоты может привести к короткому замыканию при сборке корпуса устройства.

Кроме того, важно проверить соответствие распиновки. Хотя серия G2R является стандартом де-факто, производители иногда вносят микро-изменения в расположение контактов под socket. Всегда сверяйтесь с актуальным даташитом перед пайкой. Это особенно критично для серийных производств, где замена поставщика может нарушить процесс сборки.

Как защитить катушку от выбросов?

Практический совет, который редко встречается в базовых спецификациях: при работе с катушкой 12ВDC обязательно используйте обратный диод параллельно обмотке. Несмотря на то, что многие контроллеры имеют встроенную защиту, внешнее решение увеличивает ресурс переключений. Для модели G2R-1A-E 12VDC оптимально подойдет диод типа 1N4148 или 1N4007, установленный непосредственно на ножках реле.

Обратите внимание на способ фиксации. Если реле установлено без сокетов, убедитесь в качестве пайки выводов. Пассивный нагрев от силовой части платы может повредить пластиковый корпус при длительной эксплуатации. Рекомендуется оставлять зазор между реле и мощными резисторами или транзисторами. Это простое правило позволяет избежать деформации корпуса и потери герметичности контактов.

Сравнение с альтернативами

Обратите внимание, что аналог LXQ-12D имеет меньший номинальный ток — это важно при нагрузках выше 10А. Также модель от Phoenix Contact требует иного напряжения питания, что исключает прямую замену без доработки схемы.

Заказать G2R-1A-E 12VDC с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте OmrOn Ocb.
