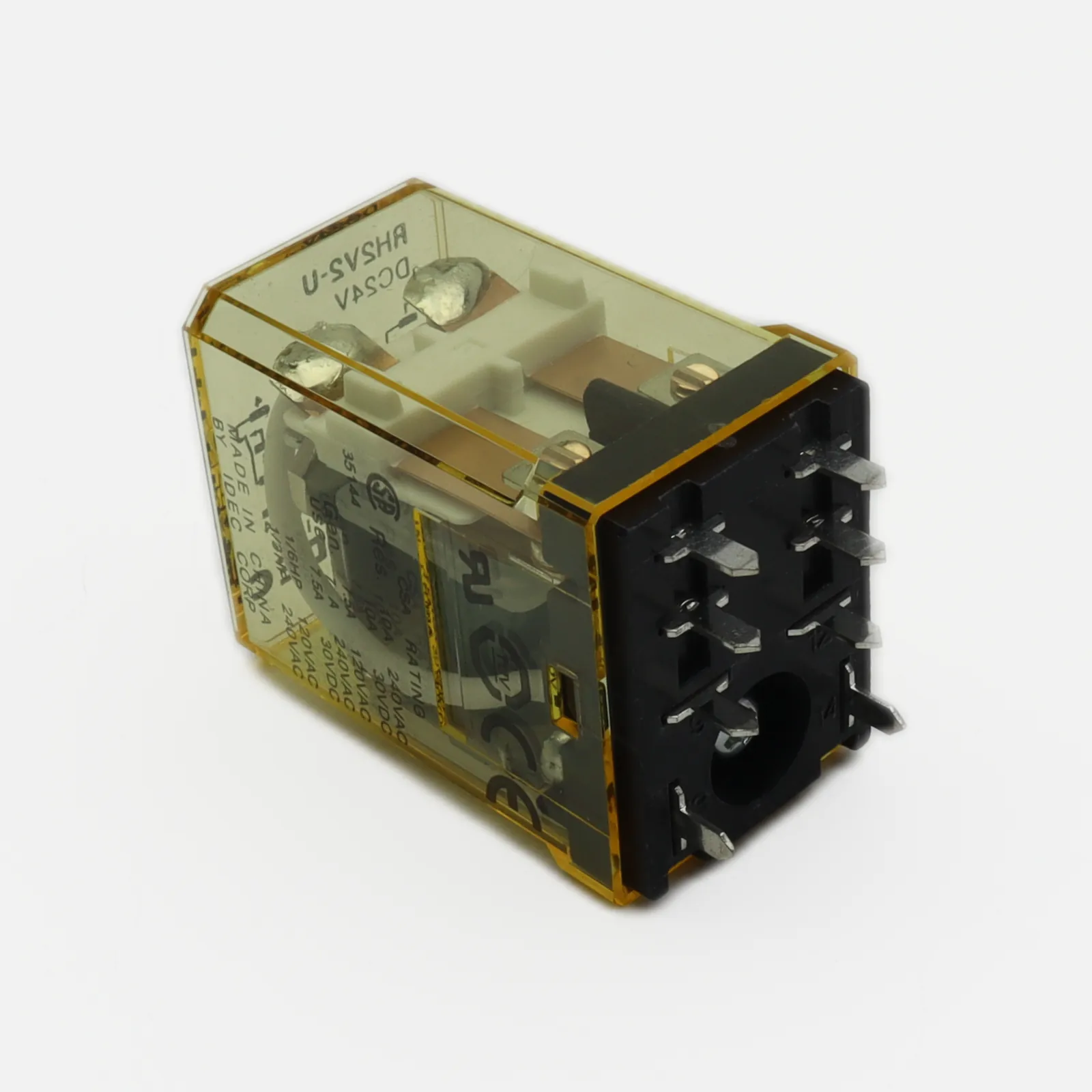

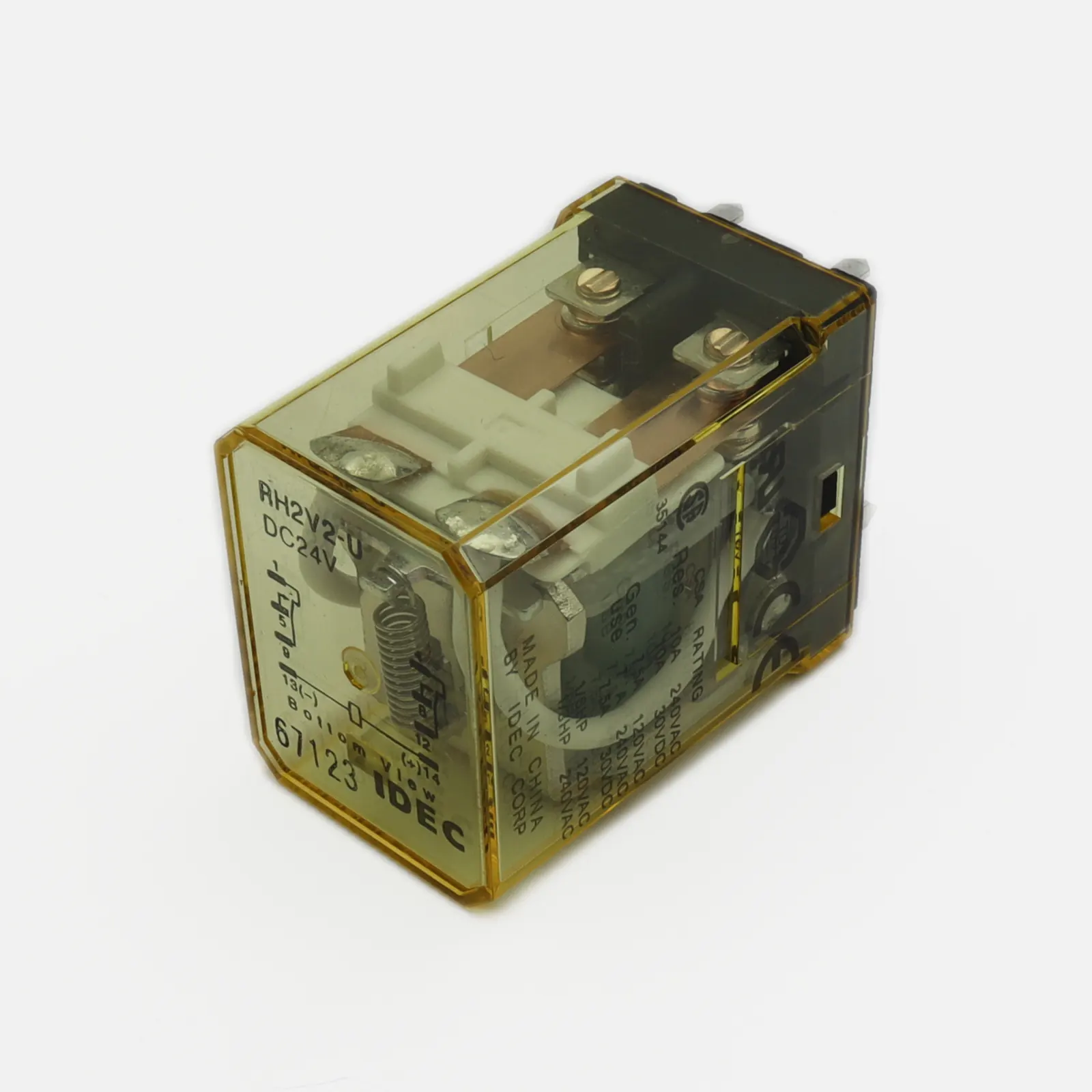

Почему выбирают электромагнитное реле RH2V2-UDC24V: особенности монтажа и надежности

При проектировании систем автоматизации критично обеспечить стабильную коммутацию управляющих цепей без ложных срабатываний. В этом поможет надежное электромагнитное реле RH2V2-UDC24V , произведенная компанией IDEC . Это устройство относится к классу электромагнитное реле общего назначения с группой контактов DPDT и номинальным током 10 А при напряжении катушки 24 В постоянного тока. В разделе силовые реле, более 2 А данный компонент выделяется компактностью и высокой вибростойкостью, что делает его предпочтительным выбором для плотных шкафов управления.

На что смотреть при подборе

• Напряжение катушки: 24 В DC
• Группа контактов: DPDT (2 переключающие)
• Ток коммутации: 10 А резистивная нагрузка
• Диэлектрическая прочность: 1000 В AC
• Температурный диапазон: -30...+65 °C
• Тип монтажа: DIN-рейка / панель

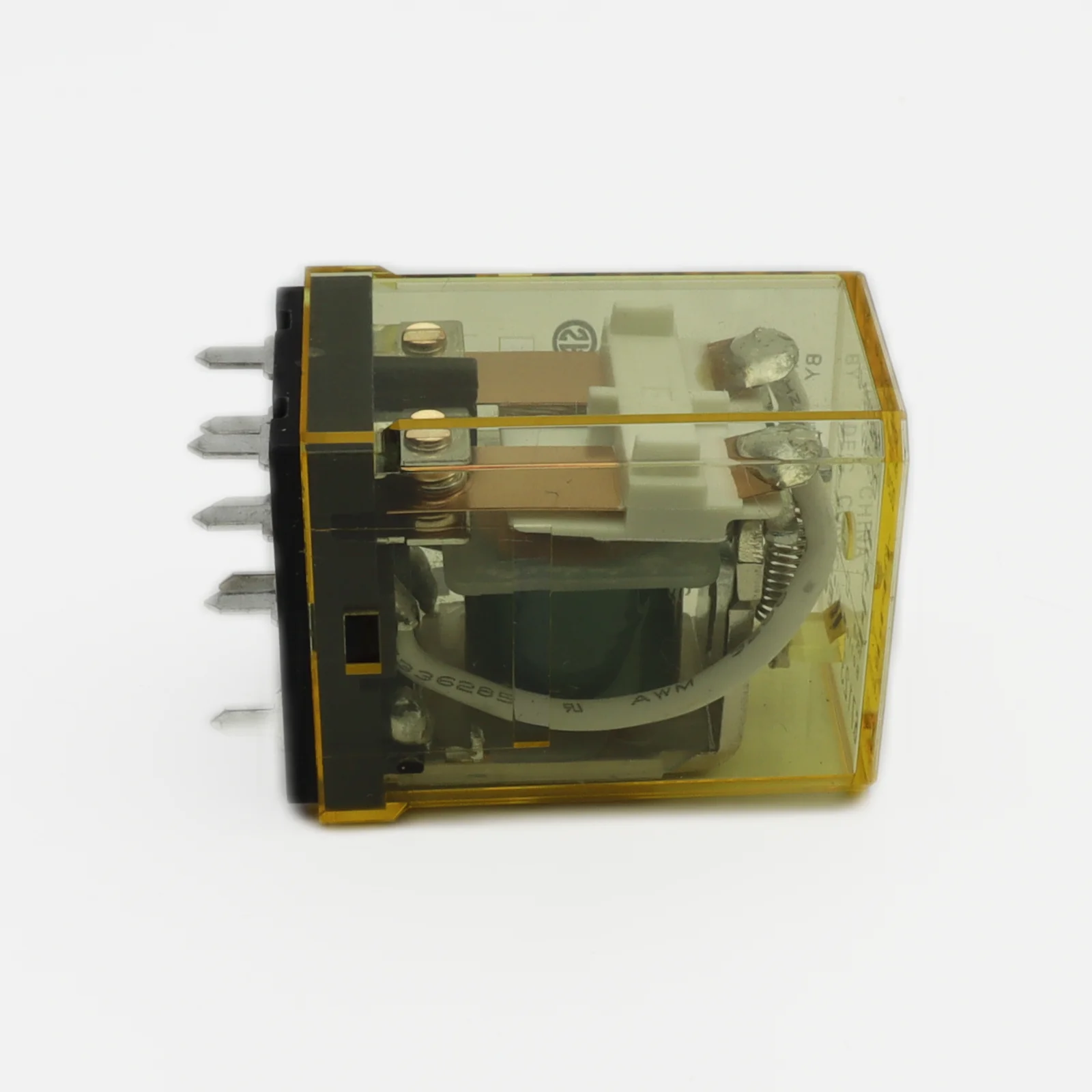

Область применения и схемотехника

Данное изделие предназначено для использования в цепях управления промышленным оборудованием. Благодаря напряжению питания катушки 24 В оно идеально интегрируется со стандартными ПЛК и датчиками безопасности. Конструкция корпуса позволяет использовать его как самостоятельный элемент или в составе релейных модулей. Важно отметить, что группа контактов DPDT обеспечивает гальваническую развязку между цепями управления и силовыми нагрузками, что повышает безопасность персонала.

В отличие от многих аналогов, серия RH предлагает улучшенные показатели по электрической износостойкости. Это особенно актуально при частых циклах переключения, характерных для конвейерных линий или упаковочного оборудования. Инженеры отмечают низкий уровень собственного потребления мощности катушкой, что снижает тепловыделение в плотных конфигурациях шкафа.

Практические рекомендации по установке

Один из ключевых моментов при работе с этим устройством — правильный момент затяжки клемм. Хотя в техническом описании указаны общие значения, на практике мы рекомендуем использовать динамометрическую отвертку, установленную на 0.4–0.5 Н·м для проводов сечением до 2.5 мм². Недостаточная затяжка может привести к нагреву контакта под нагрузкой 10 А, а чрезмерная — к повреждению резьбы латунного корпуса клеммы.

Кроме того, обратите внимание на длину зачищенного конца провода. Для данного типа винтовых зажимов оптимальная длина составляет 8–9 мм. Если оголенная часть будет слишком длинной, существует риск короткого замыкания с соседними шинами в тесном монтажном пространстве. При использовании многожильных проводов обязательно применение наконечников с пластиковым фланцем для предотвращения распушивания жил.

Ресурс и условия эксплуатации

Надежность работы зависит не только от характеристик, но и от условий среды. Модель RH2V2-UDC24V рассчитана на работу в диапазоне температур от -30 до +65 °C. Однако при температурах выше +50 °C рекомендуется снизить нагрузку на контакты до 70% от номинала, чтобы продлить срок службы механической части реле.

Для защиты от индуктивных выбросов при коммутации индуктивных нагрузок (катушки двигателей, контакторы) настоятельно建议在 цепи параллельно контактам установить варисторы или RC-цепи. Это предотвратит эрозию контактов и сохранит ресурс переключений на заявленном уровне даже в жестких промышленных условиях.

Аналоги и совместимость

При необходимости замены или поиска альтернатив стоит учитывать габариты и схему подключения. Ниже приведены сравнительные данные с распространенными решениями на рынке:

Обратите внимание, что Ly2N-DC24 имеет схожие электрические параметры, но отличается формой основания и типом крепления, что важно при замене без переработки печатной платы или панели.

Нужен этот компонент? Проверьте наличие RH2V2-UDC24V на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте IDEC.
