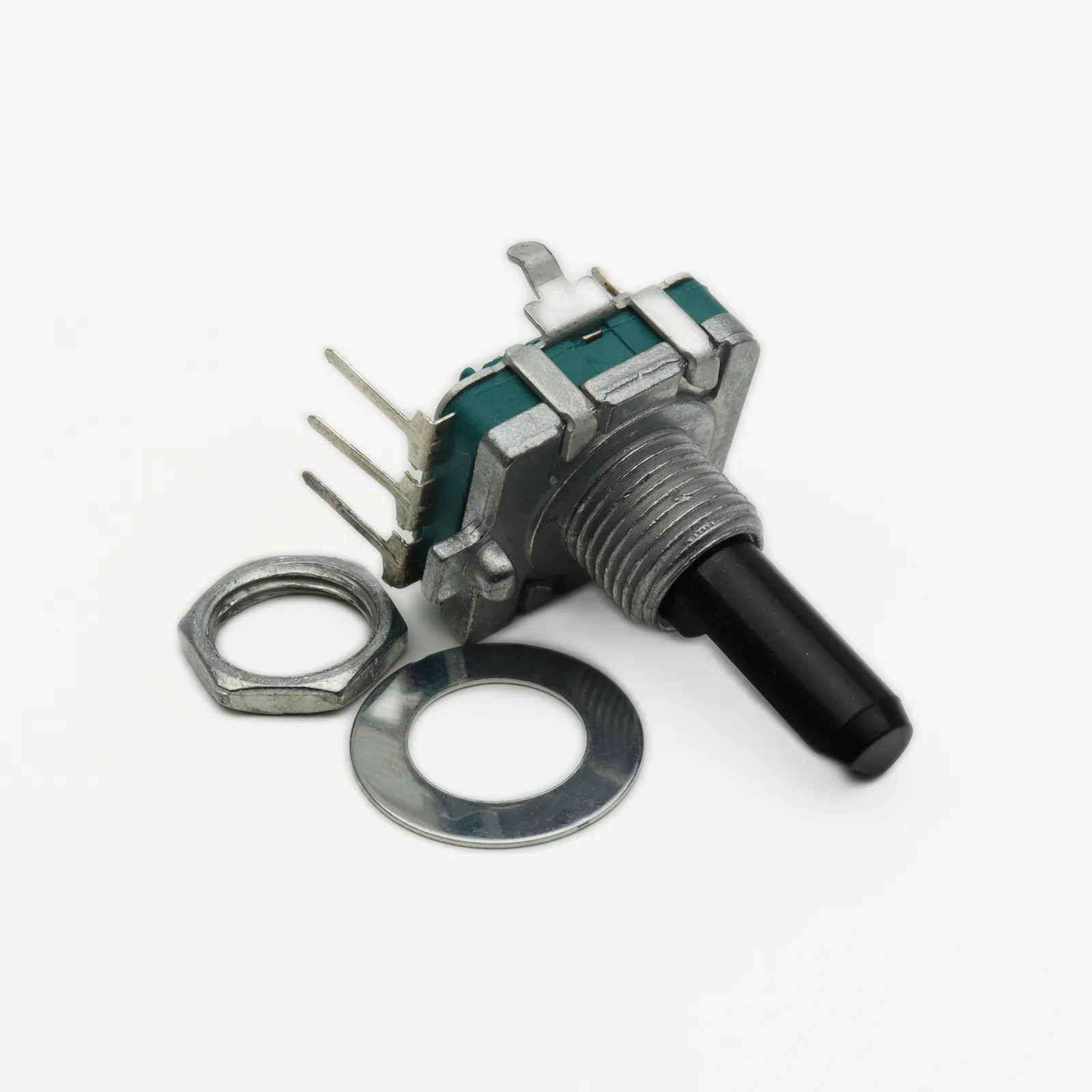

PEC16-4220F-S0024 от Bourns: упрощение монтажа интерфейсов ввода данных для систем автоматизации

Часто требуется компактное решение для ручного ввода команд без увеличения габаритов платы, эту задачу прекрасно решит инкрементальный энкодер PEC16-4220F-S0024 от Bourns, объединяющая функции энкодера поворотного оптического со встроенным переключателем в едином корпусе. Этот компонент занимает особое место в разделе датчики и сенсоры благодаря высокой надежности механической части и удобству интеграции.

На что смотреть при подборе

• Разрешение: 24 импульса на оборот
• Напряжение питания: 5 В постоянного тока
• Диаметр вала: 6 мм (D-cut)
• Тип выводов: PC Pin для пайки
• Ресурс переключений: 2000 циклов

Содержание

• Особенности конструкции и монтажа
• Нюансы подключения в цепь 5В
• Практический совет по установке
• Таблица аналогов

Особенности конструкции и монтажа

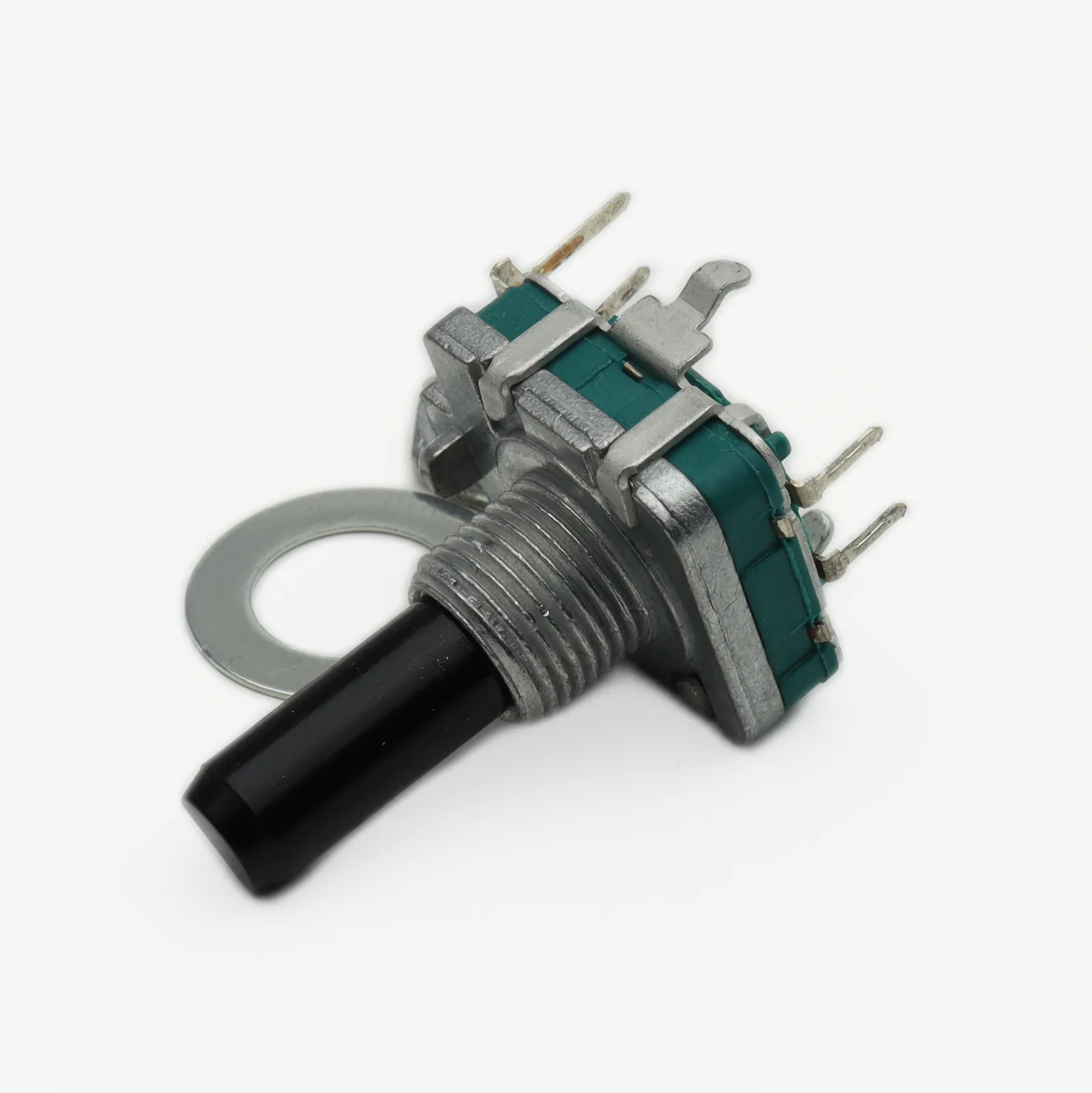

Главное преимущество PEC16-4220F-S0024 — это комбинация двух функций в одном устройстве. В отличие от раздельных решений, где энкодер и кнопка устанавливаются рядом, здесь механизм синхронизирован внутри корпуса. Это критично важно при разработке панелей управления, где каждый миллиметр пространства на счету. Металлический корпус обеспечивает надежное крепление на передней панели оборудования, а шлицевая форма вала предотвращает прокрутку ручки при интенсивном использовании.

Нюансы подключения в цепь 5В

При работе с цифровыми входами микроконтроллеров необходимо учитывать логику выходных сигналов. Оптическая система генерирует фазово-сдвинутые импульсы A и B, позволяющие определять направление вращения. Встроенный переключатель работает как обычный моментальный контакт, замыкая цепь при нажатии оси. Важно помнить о необходимости программного или аппаратного подавления дребезга, особенно если устройство подключено напрямую к порту ввода-вывода без фильтрующих конденсаторов.

Практический совет по установке

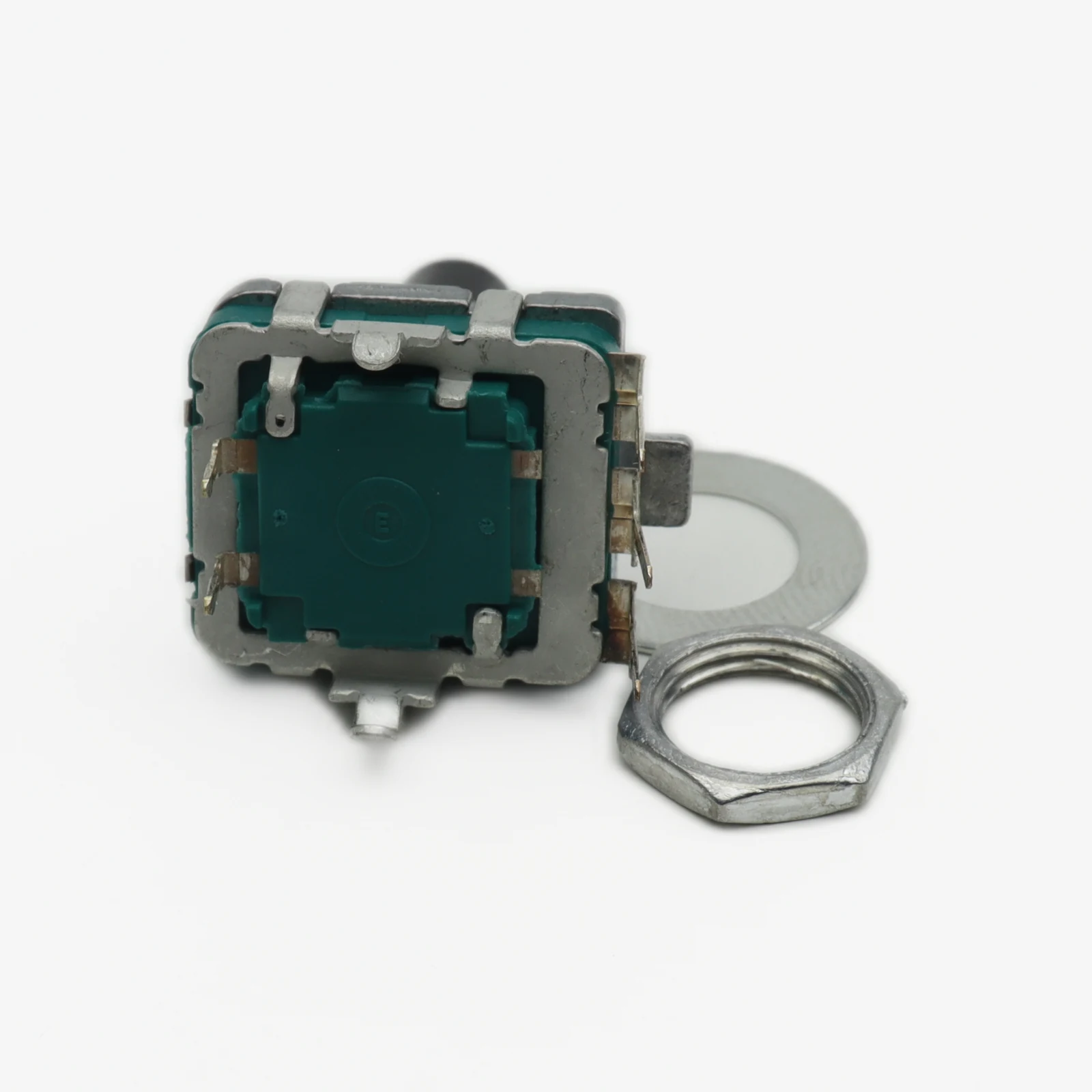

Часто инженеры сталкиваются с проблемой точной фиксации положения вала при монтаже на панель. Для модели с разрешением 24 PPR детенты (щелчки) расположены достаточно плотно. При самостоятельной сборке рекомендуется использовать шаблонную пластину с отверстиями под крепежные гайки, чтобы избежать перекоса корпуса при затяжке. Также стоит обратить внимание на длину выступающей части вала: стандартные рукоятки могут потребовать дополнительной фиксации винтом, так как D-образная форма не всегда обеспечивает достаточное трение для тяжелых ручек.

Таблица аналогов

обратите внимание, что аналог от Alps имеет отличия в расположении контактов — это важно при замене на уже готовой плате.

Нужен этот компонент? Проверьте наличие PEC16-4220F-S0024 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Bourns.
