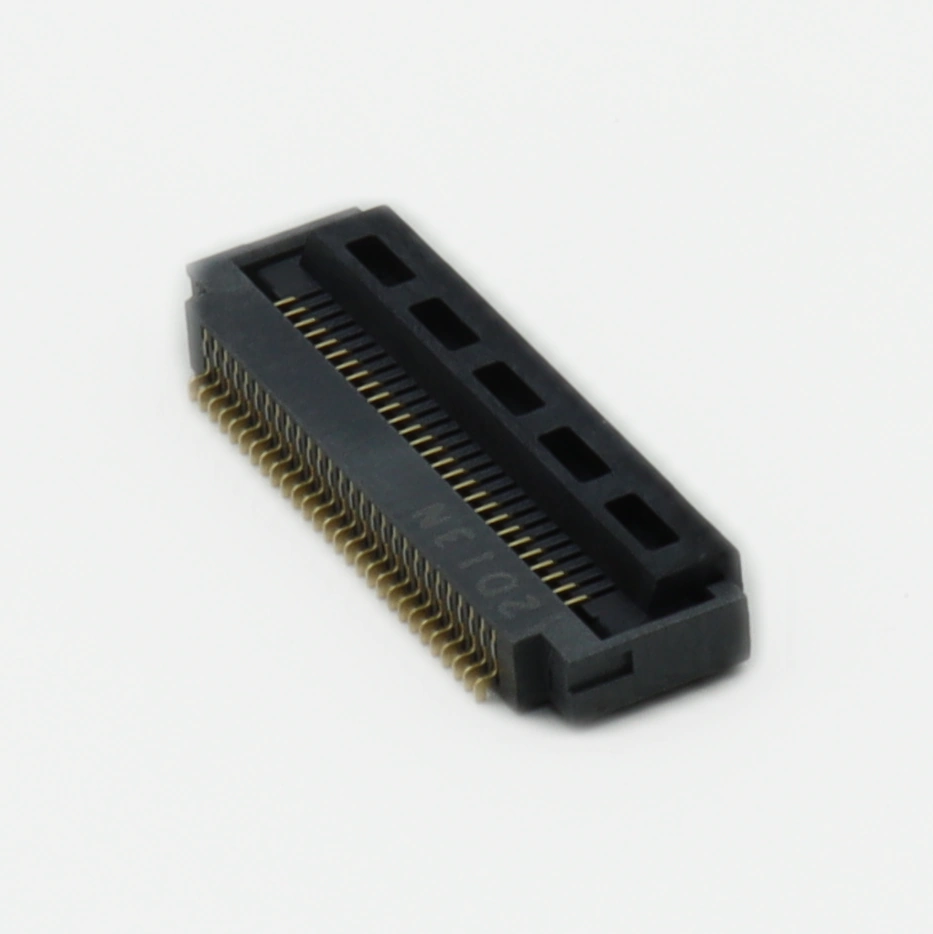

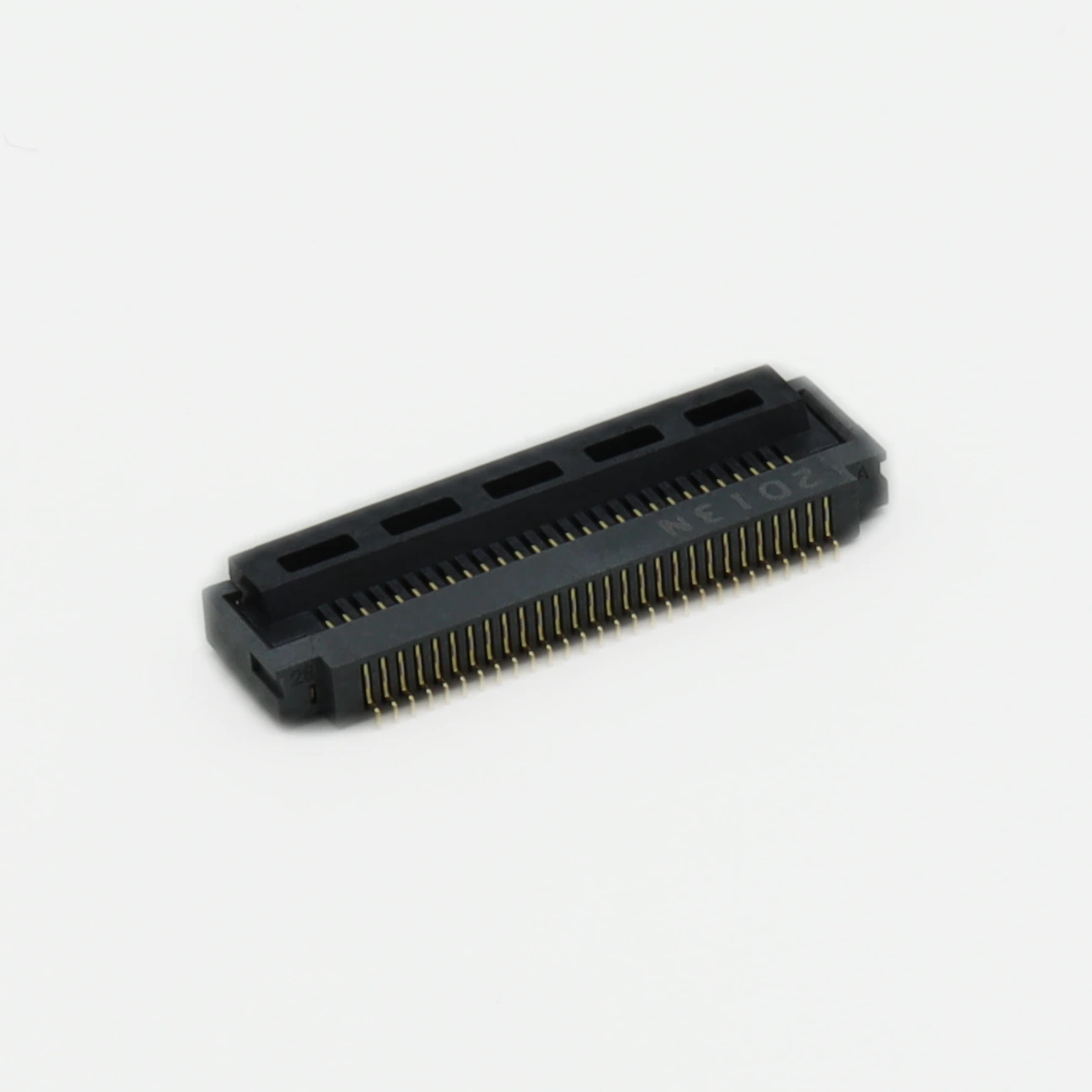

FH41-28S-0.5SH(05) от Hirose Electric Co Ltd — преимущества нижней контактной группы для плотного монтажа

Плотность монтажа на современных многослойных платах диктует жёсткие требования к высоте профиля соединителя и направлению ввода гибкого шлейфа. FH41-28S-0.5SH(05) от Hirose Electric Co Ltd — нижний FFC-разъём на 28 контактов с шагом 0.50 мм и угловым исполнением — решает задачу коммутации в условиях ограниченного пространства по вертикали. Данная модель относится к категории разъемы для шлейфов и предназначена для работы с плоскими гибкими кабелями, обеспечивая стабильное соединение при толщине платы всего 5.5 мм.

Ключевые параметры для проектировщика

• Тип контакта: нижний (bottom contact), FFC/FPC
• Количество позиций: 28
• Шаг контактов: 0.50 мм
• Ориентация: угловой (R/A), 90°
• Механизм фиксации: поворотный фиксатор (rotating actuator)
• Рабочая температура: −40 °C … +85 °C
• Номинальный ток: 0.5 А на контакт
• Номинальное напряжение: 50 В AC/DC

Содержание

• Как избежать ошибок при поверхностном монтаже
• Что обеспечивает надёжность нижнего контакта
• Какие альтернативы стоит рассмотреть
• Где применяется данный разъём

Как избежать ошибок при поверхностном монтаже

Поворотный фиксатор (rotating actuator) в модели FH41-28S-0.5SH(05) требует особого внимания при автоматической пайке. На практике инженеры сталкиваются с тем, что актуатор случайно сдвигается под воздействием термопрофиля волны припоя, если не зафиксирован в закрытом положении до начала процесса. Практический совет: перед установкой на конвейерную печь зафиксируйте актуатор каплей низкотемпературного клея или используйте пинцет с блокировкой — это предотвратит смещение и последующий брак пайки контактных площадок. Температура плавления припоя не должна превышать 260 °C в течение 10 секунд, что соответствует стандартному бессвинцовому профилю.

Ещё один нюанс, который редко упоминается в документации: при работе с FFC-кабелями толщиной менее 0.2 мм нижний тип контакта обеспечивает более предсказуемое усилие прижима, чем верхний. Это критично для тонких шлейфов дисплейных модулей, где избыточное давление от верхнего фиксатора может деформировать проводники.

Что обеспечивает надёжность нижнего контакта

Нижнее расположение контактной группы (bottom contact) в FH41-28S-0.5SH(05) означает, что проводники шлейфа прижимаются к контактам разъёма снизу, а фиксатор давит на изоляцию кабеля сверху. Такая архитектура снижает риск повреждения токоведущих жил при многократных циклах подключения — до 20 операций без деградации переходного сопротивления.

Покрытие контактов — оловянный сплав поверх никелевого подслоя. Это обеспечивает стабильное сопротивление менее 30 мОм на пару контактов при длительной эксплуатации в диапазоне температур от −40 до +85 °C. Для применений с повышенной влажностью рекомендуется дополнительная конформная защита платы вокруг зоны разъёма.

Какие альтернативы стоит рассмотреть

Обратите внимание, что JAE 5034-8010-06E имеет аналогичный шаг и количество позиций, но отличается конструкцией актуатора — он использует.slide-lock механизм вместо поворотного, что важно при выборе, если требуется быстрая замена кабеля без инструмента.

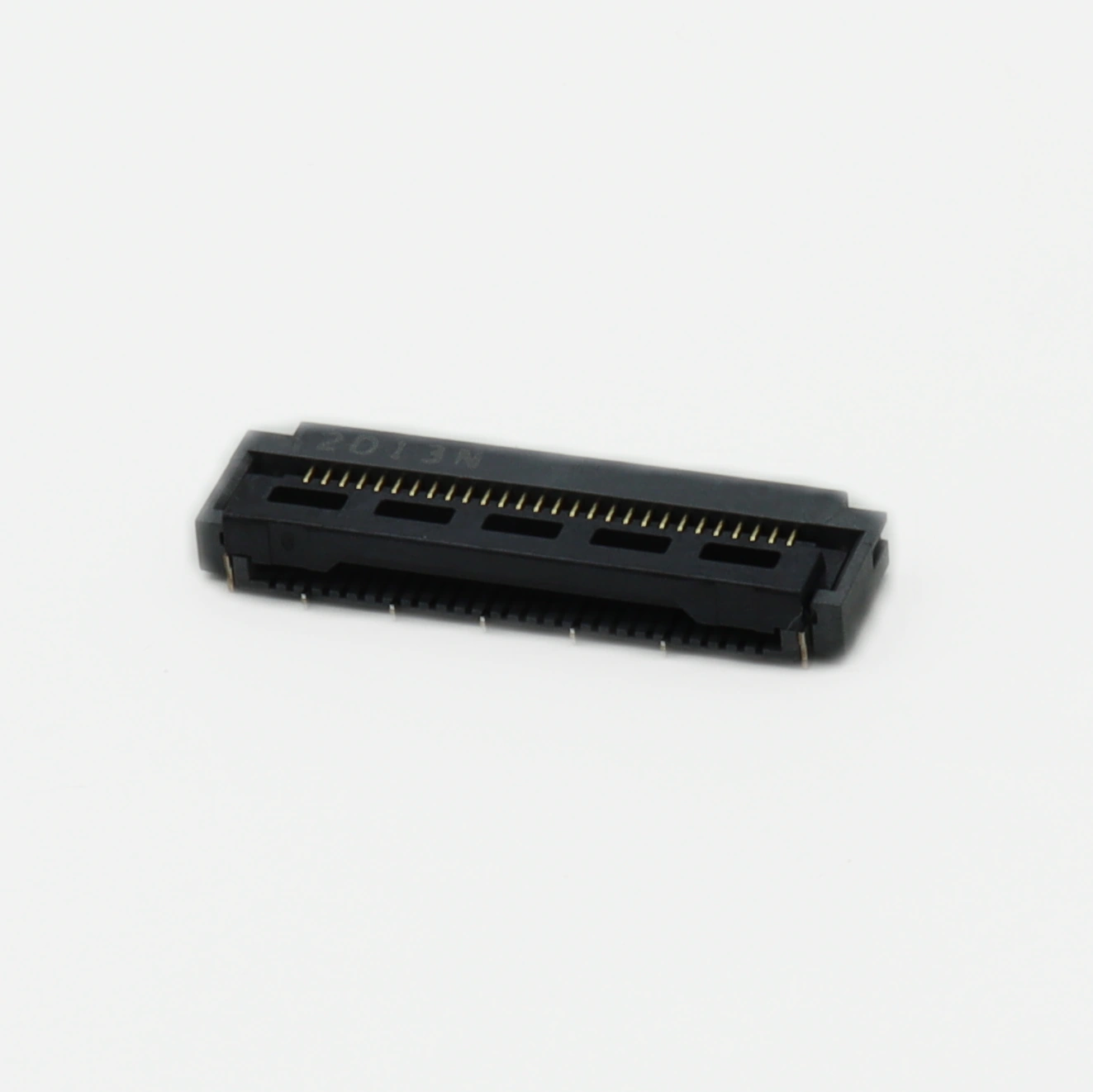

Где применяется нижний FFC-разъём на 28 контактов

FH41-28S-0.5SH(05) находит применение в следующих устройствах и системах:

• Портативные медицинские мониторы: обеспечивает компактное подключение гибкого шлейфа от сенсорной панели к основной плате, где высота профиля 5.5 мм критична для герметичного корпуса.
• Промышленные HMI-панели: коммутирует сигналы между дисплейным модулем и контроллером в условиях вибрации, где поворотный фиксатор предотвращает случайное рассоединение.
• Автомобильные информационно-развлекательные системы: используется для соединения головного устройства с дополнительными дисплеями, работая стабильно при температурах до +85 °C внутри приборной панели.

Нужен этот компонент? Проверьте наличие FH41-28S-0.5SH(05) на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Hirose Electric Co Ltd.
