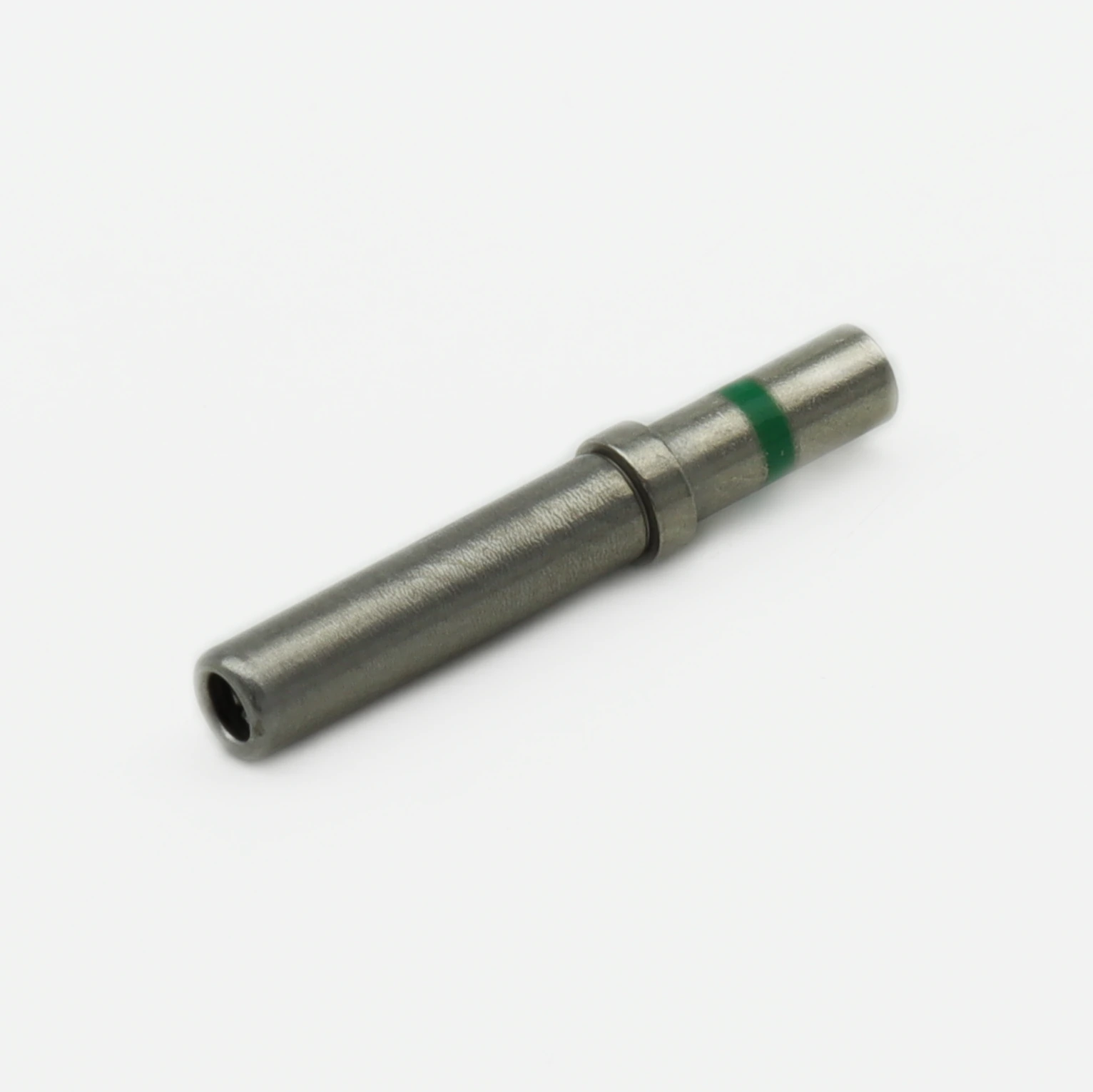

Обзор гнездового контакта 0462-209-16141 типа «мама» (цельная цанга) для автомобильных и промышленных электрических разъемов — нюансы обжима провода 14 AWG

Обеспечить стабильный электрический контакт в условиях вибрации и перепадов температур — задача, от которой зависит работоспособность всего жгута. Контактная розетка 0462-209-16141 от DEUTSCH, представленная в разделе контакты для разъемов, решает именно эту проблему: никелевое покрытие контактной поверхности обеспечивает коррозионную стойкость, а калибр провода 14 AWG определяет диапазон применяемых сечений. Данный элемент предназначен для обжимного соединения и формирует надёжную пару с соответствующим штыревым контактом в составе разъёмных соединений серии DEUTSCH.

Важно для применения

Важно для применения: контактная розетка 0462-209-16141 рассчитана на провод сечением 14 AWG, типtermination — обжим (crimp), покрытие контакта — никель. Материал контактной зоны обеспечивает стабильное переходное сопротивление на протяжении всего срока службы. Работает в составе промышленных и транспортных разъёмных систем DEUTSCH.

Содержание

• Особенности контакта и покрытия
• Инструмент для монтажа и обжима
• Совместимость и аналоги
• Где применяется контактная розетка

Почему никелевое покрытие — это не просто «красиво»?

Никель в качестве контактного покрытия выбирают там, где соединение работает в агрессивной среде или при повышенных температурах. В отличие от олова, никель не образует интерметаллидов с медным проводником при умеренных температурах, что сохраняет низкое переходное сопротивление. Для модели 0462-209-16141 это особенно актуально: контактная розетка устанавливается в разъёмы, эксплуатируемые в моторных отсеках, на подвижном транспорте и в промышленном оборудовании, где влажность и химические пары — обычное дело.

Обратите внимание: никелевое покрытие требует несколько большего усилия сочленения по сравнению с оловянным. Это не дефект, а особенность — именно за счёт повышенного контактного давления достигается стабильность соединения при вибрации.

Как правильно выполнить обжим — нюанс, которого нет в даташите

Инженеры, привыкшие работать с лужёными контактами, при первом обжиме никелированных розеток допускают характерную ошибку: выбирают матрицу обжимного инструмента строго по номиналу, не учитывая толщину покрытия. Никелевый слой на контакте 0462-209-16141 добавляет несколько микрон к общему диаметру зоны обжима. На практике это означает, что при использовании ручного обжимного инструмента с нерегулируемой матрицей обжим может получиться чуть плотнее расчётного — и это нормально, но требует контроля высоты обжима микрометром после первых 5–10 соединений.

Ещё один практический момент: зачистка изоляции провода 14 AWG должна быть выполнена с запасом 0,3–0,5 мм к номинальной длине, указанной в спецификации на контакт. Никелированная поверхность менее пластична, чем лужёная, и при недостаточной длине оголённого участка изоляция может попасть в зону обжима, снизив механическую прочность.

Совместимость и альтернативные решения

Обратите внимание, что TE Connectivity 660P001NF14 имеет оловянное покрытие вместо никелевого — это важно при эксплуатации в условиях повышенной влажности и химического воздействия, где никель даёт преимущество по коррозионной стойкости, но олово обеспечивает меньшее переходное сопротивление при низких токах.

Где применяется контактная розетка 14 AWG

0462-209-16141 находит применение в следующих устройствах и системах:

• Жгуты электропроводки коммерческого транспорта: контактная розетка обеспечивает надёжное соединение в разъёмах, подверженных постоянной вибрации и температурным циклам от −40 °C до +125 °C.
• Промышленные панели управления: в составе разъёмных блоков контакт 14 AWG позволяет подключать силовые линии управления приводами и исполнительными механизмами с сохранением разборности соединения.
• Системы мониторинга удалённых объектов: никелевое покрытие гарантирует стабильность контакта при длительной эксплуатации в условиях повышенной влажности без дополнительного герметизационного покрытия.

DEUTSCH 0462-209-16141 доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте DEUTSCH.
