Технический разбор стеклянного предохранителя 0217010.HXP: координация защиты с полупроводниковыми нагрузками

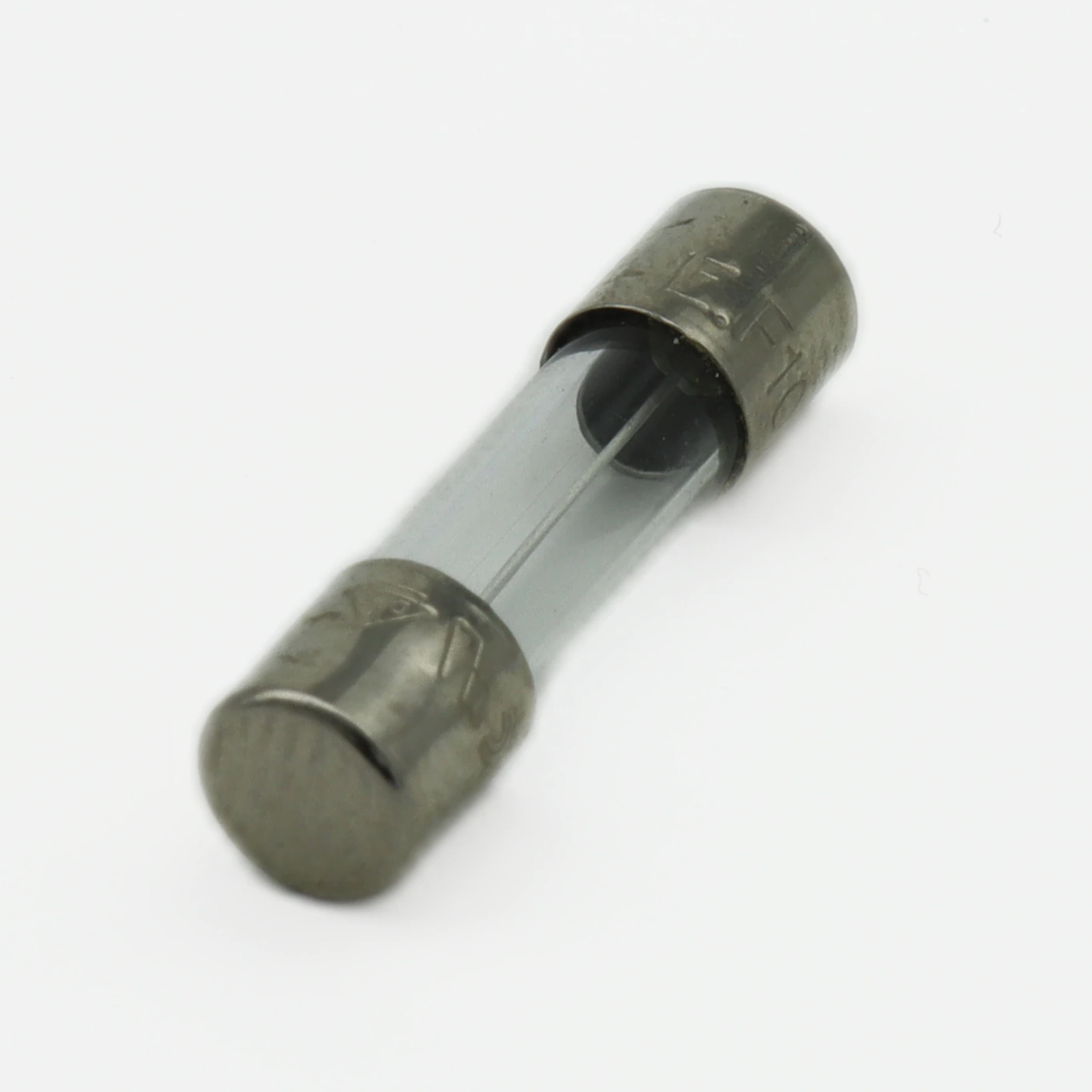

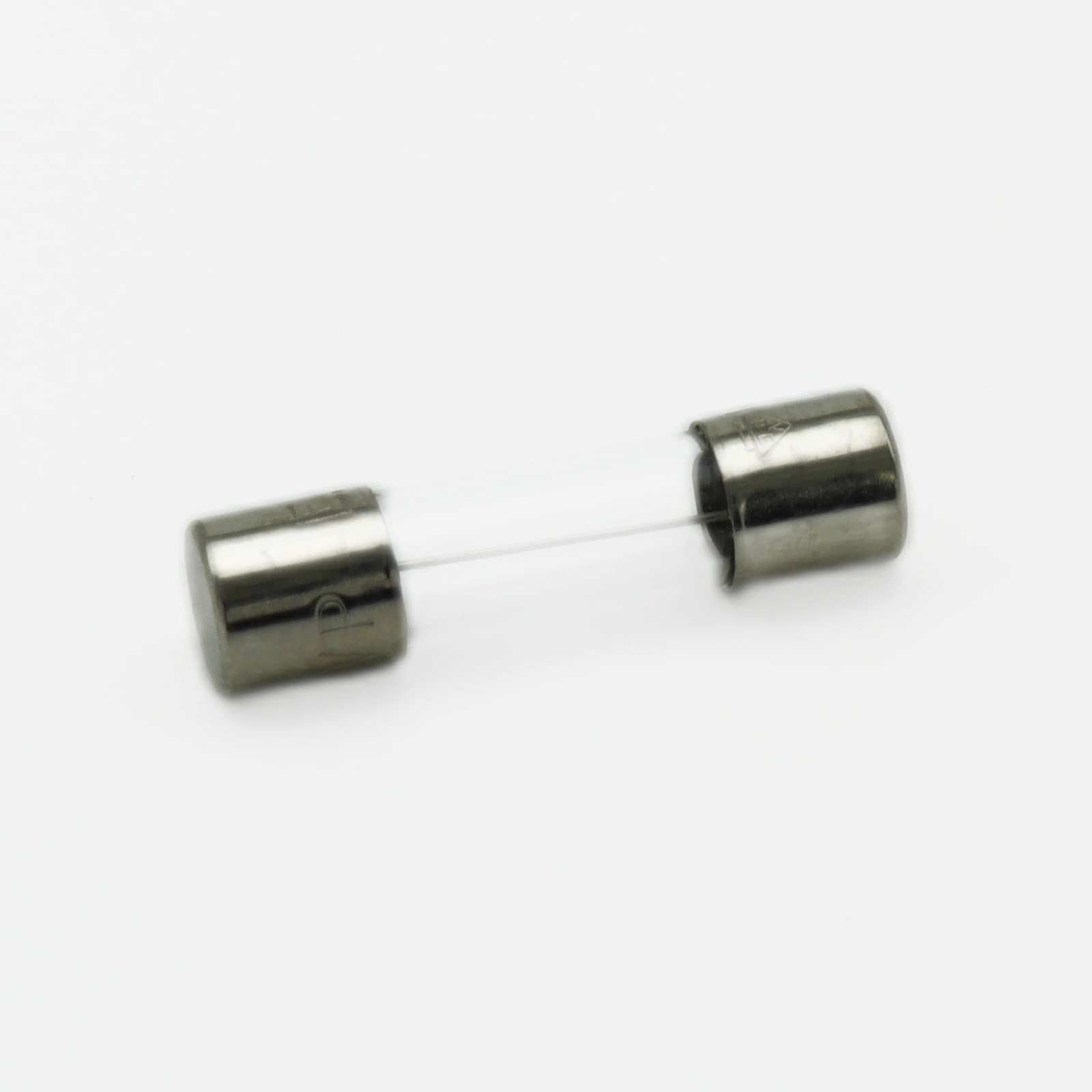

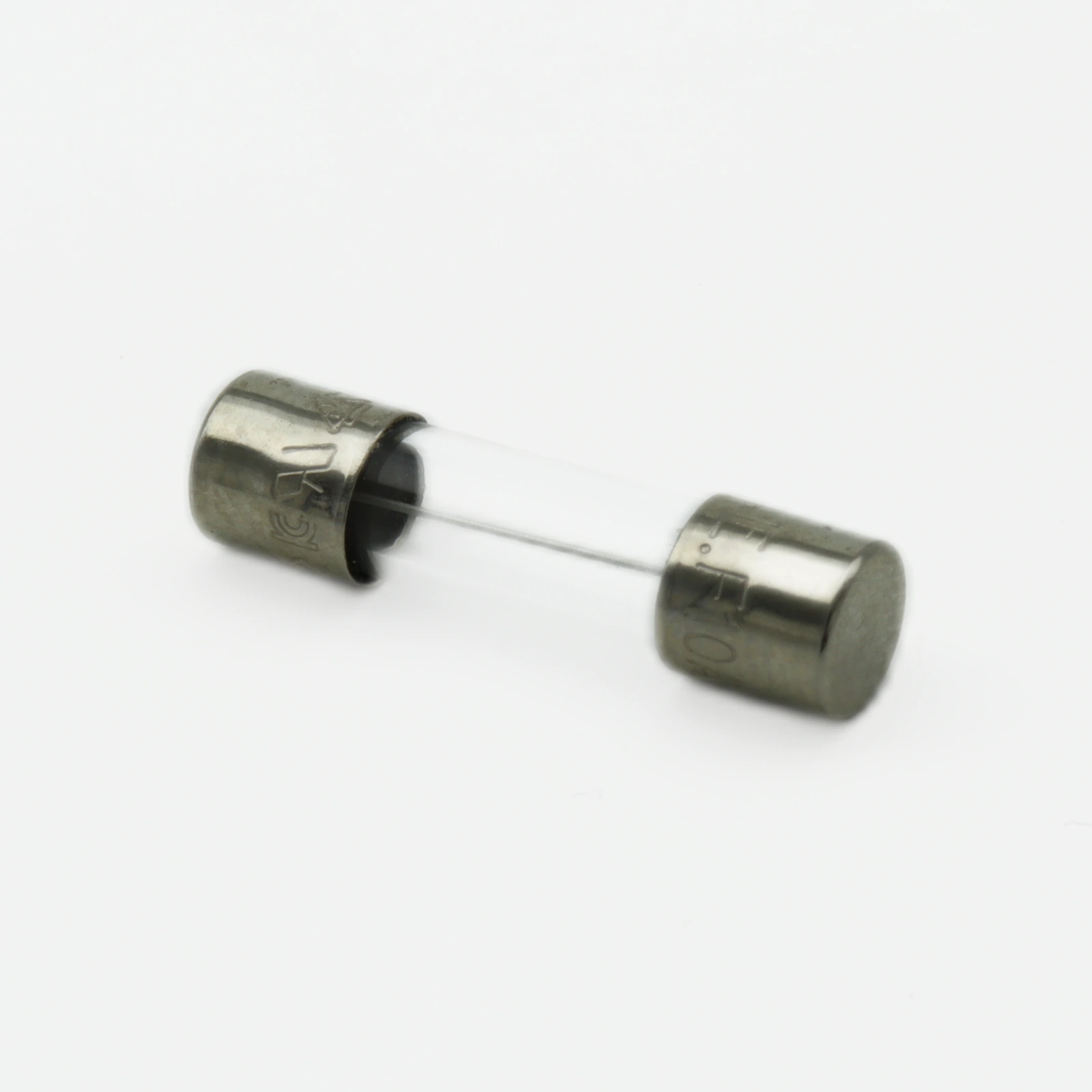

Корректная координация защиты силовых полупроводниковых каскадов требует, чтобы предохранитель разрывал цепь раньше, чем тепловой удар достигнет p-n-перехода. Стеклянный предохранитель 0217010.HXP от Littelfuse — плавкая вставка номиналом 10 А, 250 В переменного тока в корпусе 5×20 мм — относится к категории защитных компонентов и обеспечивает именно такую селективность в маломощных блоках питания, импульсных преобразователях и вспомогательных цепях управления.

Ключевые параметры для проектировщика

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В AC
• Тип корпуса: стеклянная трубка 5×20 мм
• Характеристика срабатывания: быстрая (F — Fast Acting)
• Отключающая способность: до 100 А при 250 В AC
• Диапазон рабочих температур: −55…+125 °C

Содержание

• Как скоординировать защиту с полупроводниками?
• На что обратить внимание при монтаже в плату?
• Чем заменить, если нет в наличии?

Как скоординировать защиту с полупроводниками?

Быстродействующая характеристика модели позволяет ограничить интеграл Джоуля I²t на уровне, безопасном для большинства кремниевых диодов и MOSFET-ключей малой мощности. На практике это означает, что при коротком замыкании на выходе обратноходового преобразователя плавкая вставка 0217010.HXP срабатывает за миллисекунды, не допуская перегрева дорожек и разъёмов.

Однако важно помнить: стеклянный корпус не рассчитан на высокие токи короткого замыкания свыше 100 А. Если в вашей схеме возможны аварийные режимы с токами в килоамперах — например, на входе промышленного источника питания — потребуется керамический предохранитель с кварцевым наполнителем. Для слаботочных вторичных цепей и цепей управления стеклянная вставка остаётся оптимальным выбором по соотношению скорости и стоимости.

На что обратить внимание при монтаже в плату?

Корпус 5×20 мм предполагает установку в панельные или печатные держатели стандарта 5 мм. При ручной пайке выводов держателя к плате соблюдайте температурный профиль не выше 260 °C в течение 5 секунд — перегрев колбы приводит к микротрещинам стекла, которые проявляются только при повторном броске тока. Практический совет: перед установкой партии 0217010.HXP в серийное устройство проверьте хотя бы 3–5 экземпляров из упаковки на целостность металлической юбки методом визуального контроля под увеличением: микроскопические сколы на границе стекло-металл — типичный дефект транспортировки, который снижает реальную отключающую способность.

Ещё один нюанс, отсутствующий в даташите: при работе с номиналом 10 А в условиях принудительного воздушного охлаждения (вентилятор внутри корпуса прибора) реальный ток перегорания снижается примерно на 8–12 % по сравнению с паспортным значением. Учитывайте этот запас при расчёте порогов защиты.

Чем заменить, если нет в наличии?

Обратите внимание: при замене на аналог с маркировкой «T» (Time-Lag, замедленное срабатывание) координация с полупроводниками нарушается — такой предохранитель не защитит MOSFET от единичного импульса перегрузки. Используйте только быстрые вставки с индексом «F».

Littelfuse 0217010.HXP доступен к отгрузке — оформите заказ на сайте.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией Littelfuse.
