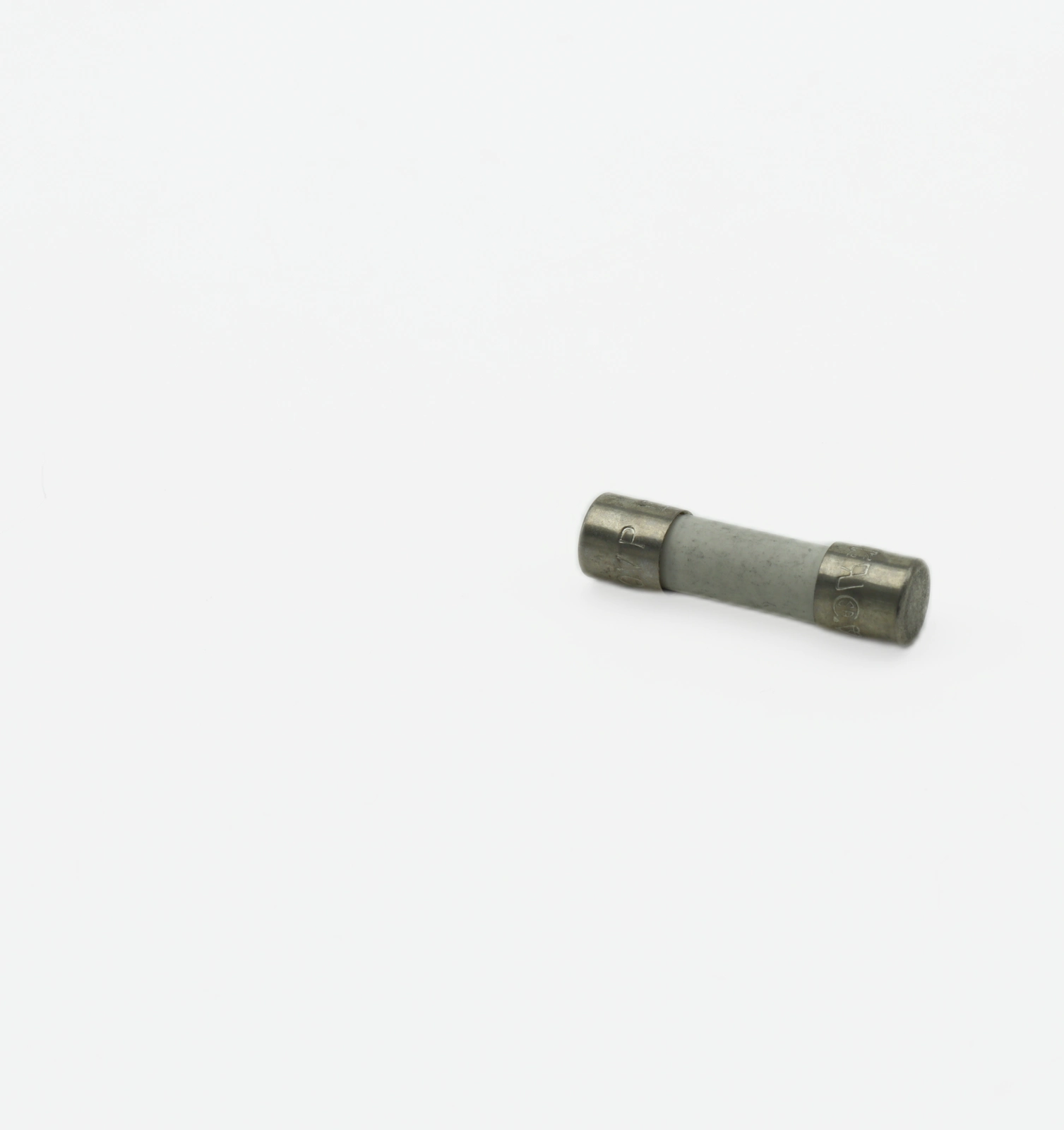

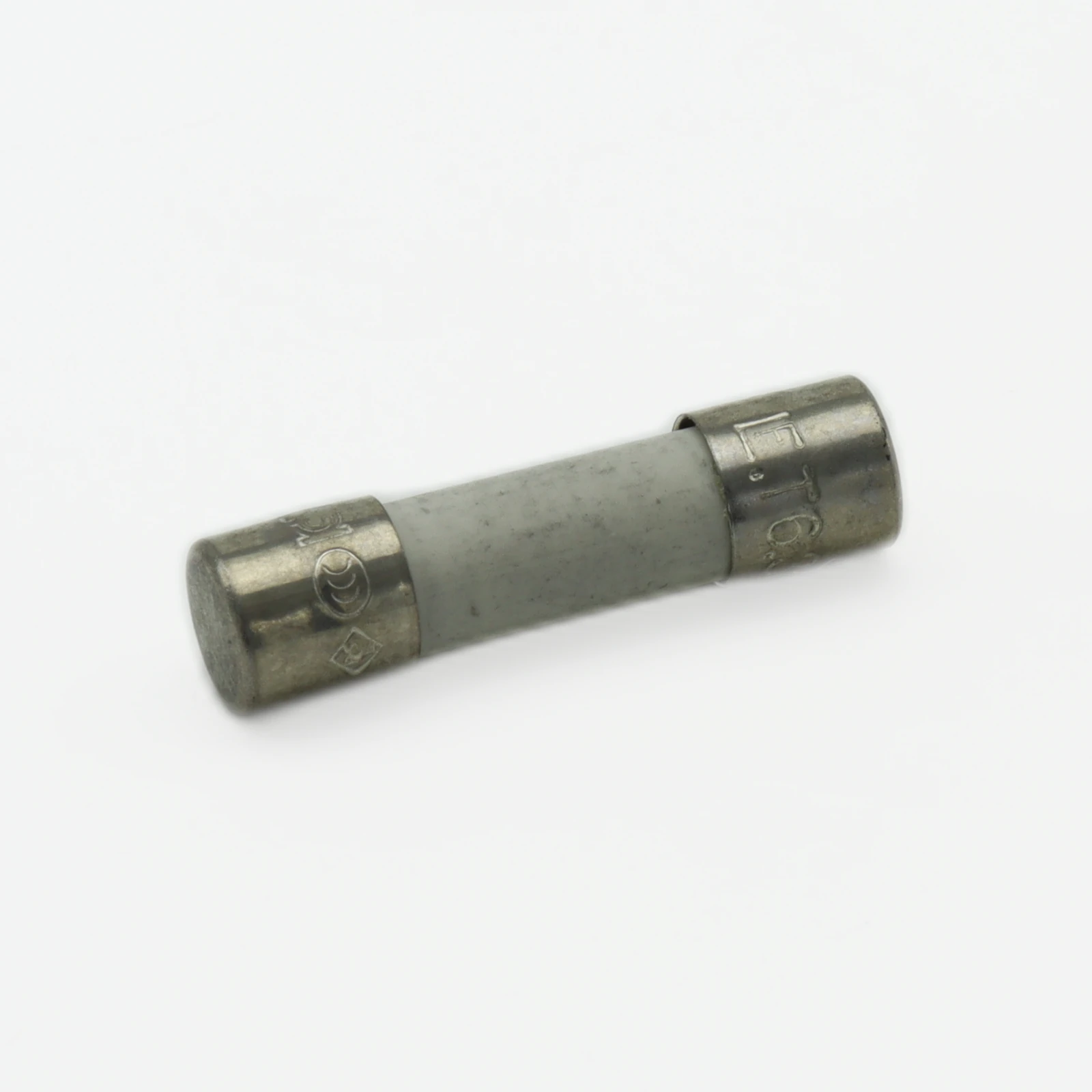

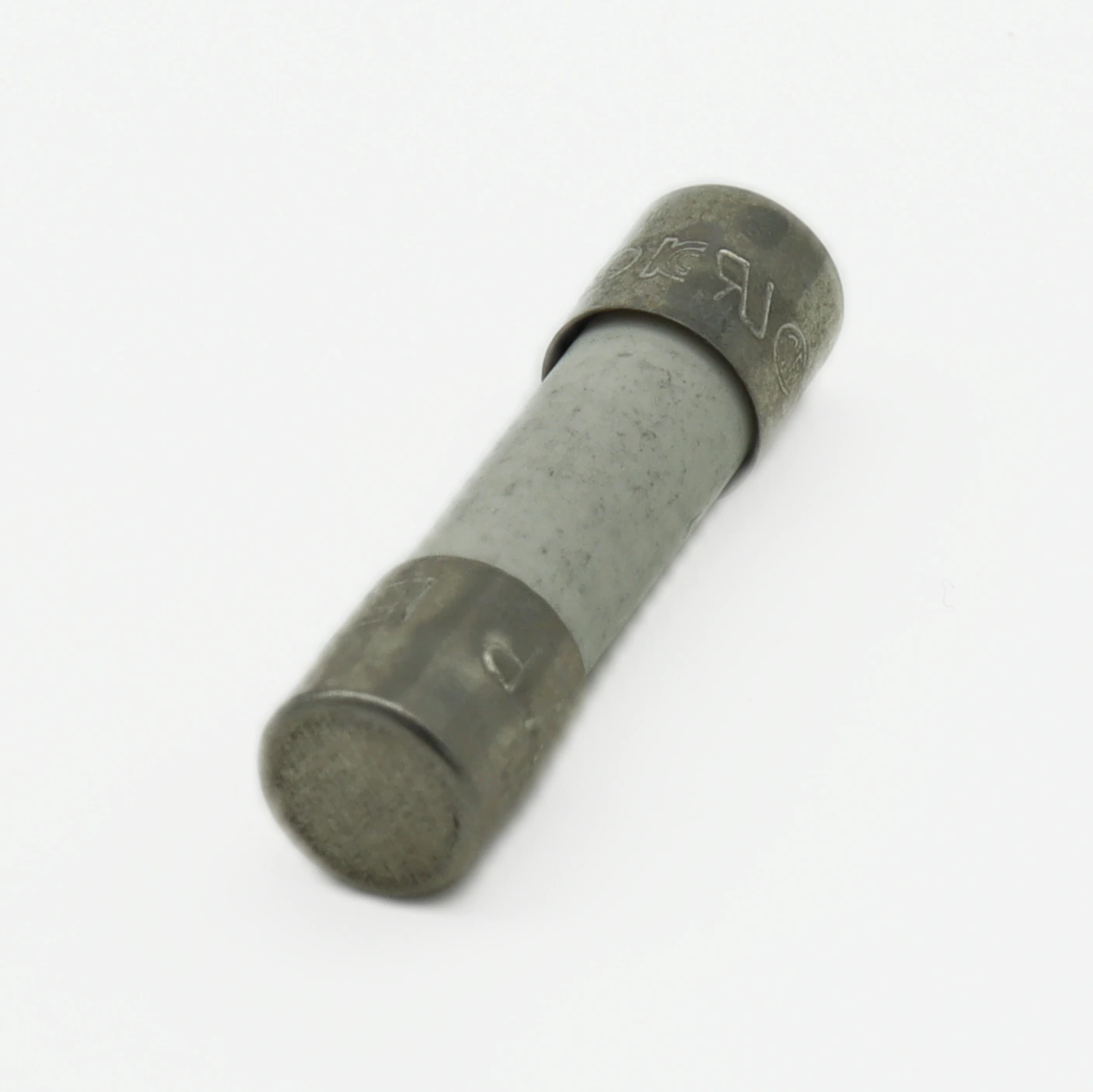

Технический разбор керамического предохранителя 021506.3HXP: координация защиты с полупроводниками

Керамический корпус предохранителя 021506.3HXP от Littelfuse обеспечивает высокую отключающую способность при токе 6,3 А и напряжении 250 В переменного тока — именно это критично при защите чувствительных полупроводниковых сборок в промышленной электронике. Данная модель, известная как керамический предохранитель 6,3 А 250 В переменного тока в корпусе 5×20 мм, относится к разделу «защита цепей» и предназначена для работы в условиях, где стеклянные аналоги не справляются с отключающей способностью.

Ключевые параметры для проектировщика

• Номинальный ток: 6,3 А
• Номинальное напряжение: 250 В AC
• Тип корпуса: керамический 5×20 мм
• Характеристика срабатывания: средняя (time-lag)
• Отключающая способность: высокая (до 1500 А)

Содержание

• Координация защиты с полупроводниками
• Нюансы монтажа в реальных условиях
• Сравнение с аналогами

Как обеспечить координацию с полупроводниковой защитой?

Главная сложность при использовании этого устройства — согласование время-токовой характеристики с защищаемым полупроводником. Номинал 6,3 А выбран не случайно: при типовых пусковых токах импульсных блоков питания до 4–5 А предохранитель выдерживает кратковременные перегрузки без ложных срабатываний, но при коротком замыкании керамический корпус с кварцевым наполнителем гарантирует дугогашение за миллисекунды.

Важный нюанс: при проектировании цепей с трансформаторами мощностью до 50 ВА данный номинал обеспечивает селективность — нижестоящий предохранитель срабатывает раньше, чем повреждение распространится на первичную обмотку. Это особенно ценно в распределительных щитах с каскадной защитой.

Какие нюансы монтажа возникают на практике?

Керамический корпус 5×20 мм отличается от стеклянного не только механической прочностью, но и теплоотводом. На практике это означает, что при пайке выводов непосредственно к печатной плате теплопроводность керамики отводит часть тепловой энергии от контактных площадок — паяное соединение нагревается меньше, чем при установке стеклянного аналога.

Однако есть обратная сторона: при замене перегоревшего элемента в полевых условиях керамический корпус хуже поддаётся визуальной проверке целостности плавкой вставки. Если стеклянный предохранитель можно просто посмотреть на просвет, здесь потребуется мультиметр. Рекомендуем закладывать в ЗИП минимум два экземпляра и использовать панельные держатели с пружинными контактами — это исключает необходимость пайки при каждой замене.

Чем заменить при дефиците на складе?

Обратите внимание, что Eaton Bussmann GMA-6.3 имеет аналогичную отключающую способность, но отличается маркировкой выводов — это важно при серийной сборке, где операторы ориентируются на визуальное распознавание. Schurter 521 630 предлагает увеличенный ресурс циклирования нагрузки, что актуально при частых пусковых импульсах.

Littelfuse 021506.3HXP доступен к отгрузке — оформите заказ на сайте.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
