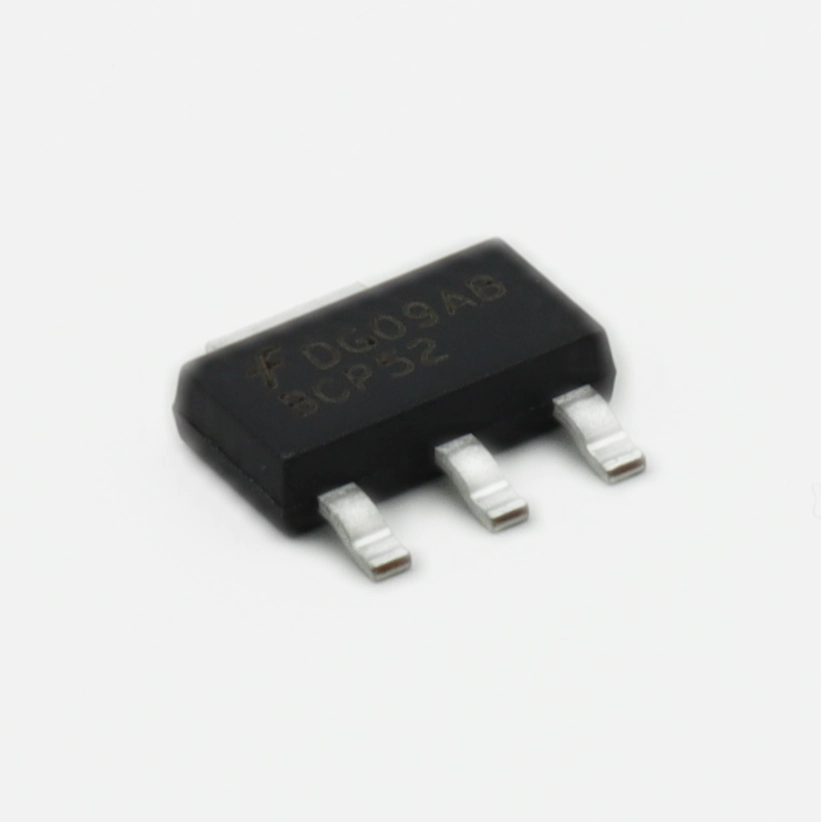

Обзор PNP-транзистора BCP52: совместимость с SOT223-4 в проектах средней мощности

Когда схема требует переключения нагрузки до 1.2 А при напряжении 60 В, а пространство на плате ограничено, критичным становится выбор транзистора с оптимальным балансом теплоотвода и компактности. Модель BCP52 от Fairchild Semiconductor — биполярный PNP-транзистор в корпусе SOT223-4 — закрывает эту задачу и представлена в разделе «дискретные полупроводники» каталога Эиком. Этот прибор сочетает достаточный запас по напряжению коллектор-эмиттер с удобным для автоматического монтажа форм-фактором.

Кратко о главном

Важно для применения: транзистор имеет максимальное напряжение коллектор-эмиттер 60 В, ток коллектора 1.2 А, статический коэффициент усиления hFE от 100 до 400, корпус SOT223-4 с теплоотводящим язычком. Работает в диапазоне температур от −55 °C до +150 °C — подходит для промышленной электроники и систем управления.

Содержание

• Как обеспечить совместимость при проектировании?
• Какие нюансы монтажа у корпуса SOT223-4?
• Что важно знать при пайке и тестировании?
• Чем заменить BCP52 при необходимости?

Как обеспечить совместимость при проектировании?

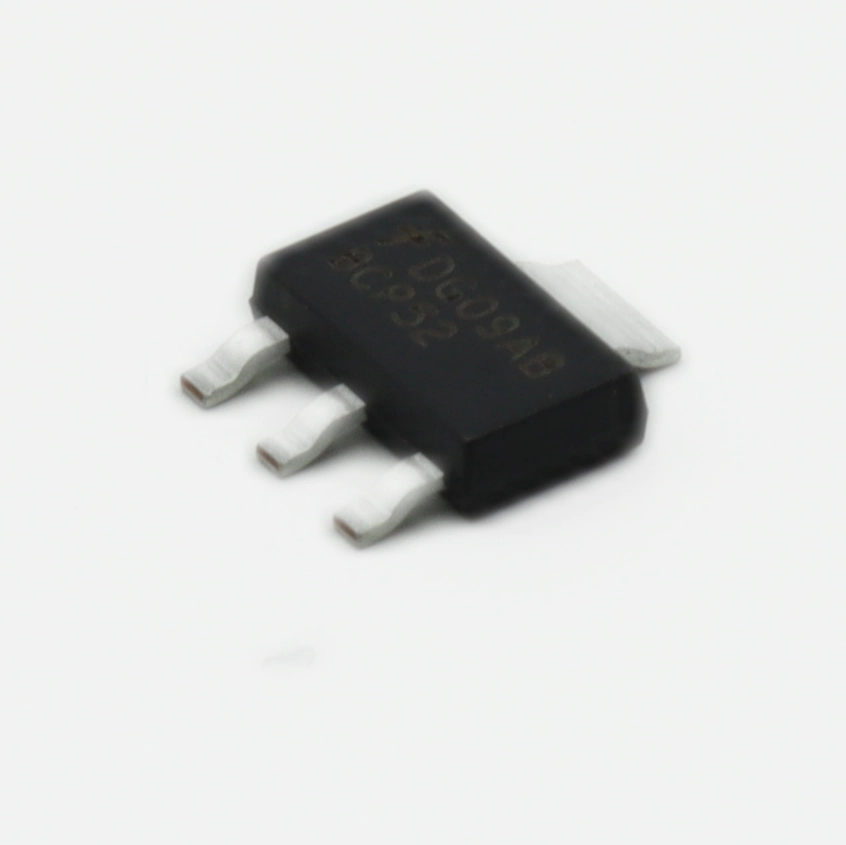

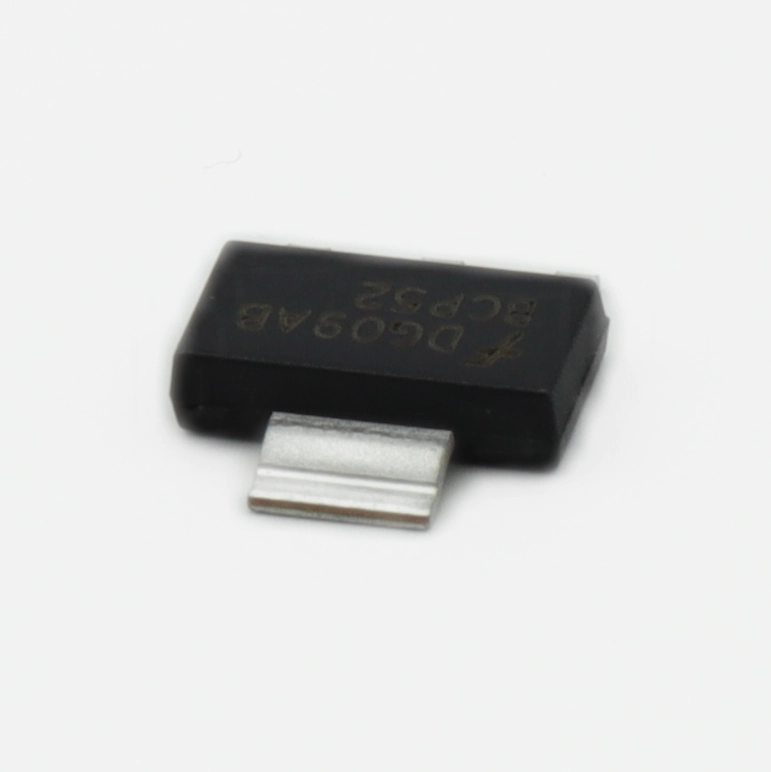

Корпус SOT223-4 имеет нестандартный для маломощных транзисторов теплоотводящий язычок на нижней стороне, который электрически соединён с коллектором. Это означает, что медная площадка на печатной плате под язычком обязательно должна быть подключена к цепи коллектора — в противном случае возникает риск короткого замыкания на соседние дорожки. При разводке платы учитывайте, что тепловое сопротивление переход-среда у этой модели составляет около 83 °C/Вт без дополнительного охлаждения, и до 42 °C/Вт при использовании полигона на слое FR-4.

Цоколёвка BCP52 стандартна для серии: вывод 1 — база, вывод 2 — коллектор (и язычок), вывод 3 — эмиттер. Однако при замене аналога другого производителя проверяйте документацию: у некоторых брендов нумерация выводов отличается.

Какие нюансы монтажа у корпуса SOT223-4?

При автоматической пайке оплавлением профиль температуры для BCP52 не отличается от стандартного бессвинцового процесса: пиковая температура 260 °C, время выше 217 °C — не более 60 секунд. Важный нюанс: из-за массивного теплоотводящего язычка скорость нагрева центральной части корпуса опережает нагрев тонких выводов. Это может привести к деформации элемента, если скорость подъёма температуры превышает 3 °C/с в предварительной зоне.

Для ручной пайки рекомендуем предварительно прогреть плату на термостолике до 120–150 °C, чтобы снизить тепловой градиент между язычком и выводами. Флюс на основе канифоли (тип RMA) обеспечивает надёжную смачиваемость без агрессивных остатков.

Что важно знать при пайке и тестировании?

Практический совет, который не найти в даташите: при входном контроле партии BCP52 не ограничивайтесь проверкой коэффициента hFE тестером. Корпус SOT223-4 подвержен микротрещинам в керамической подложке при механических нагрузках на этапе транспортировки. Рекомендуем после пайки выполнять проверку герметичности перехода подачей импульсного напряжения 70 В (превышение рабочего на 15%) с контролем тока утечки — если он превышает 10 мкА при температуре 85 °C, компонент следует отбраковать. Этот шаг особенно важен для применений с повышенными требованиями к надёжности.

Ещё один момент: при хранении на складе компонент чувствителен к влаге — уровень чувствительности MSL 1 по классификации IPC/JEDEC, что допускает хранение без сушки до 30 дней в условиях цеха. Однако если упаковка была вскрыта более месяца назад, перед пайкой необходима сушка при 125 °C в течение 4 часов.

Чем заменить BCP52 при необходимости?

Обратите внимание, что BCP56 — это NPN-транзистор, а не PNP, поэтому прямая замена невозможна без изменения схемы. FZT655TA имеет аналогичные параметры, но отличается количеством выводов (3 вместо 4), что потребует корректировки посадочного места. TIP32C значительно мощнее, но корпус TO-220 несовместим с автоматической сборкой на SMD-линии.

Заказать BCP52 с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Fairchild Semiconductor.
