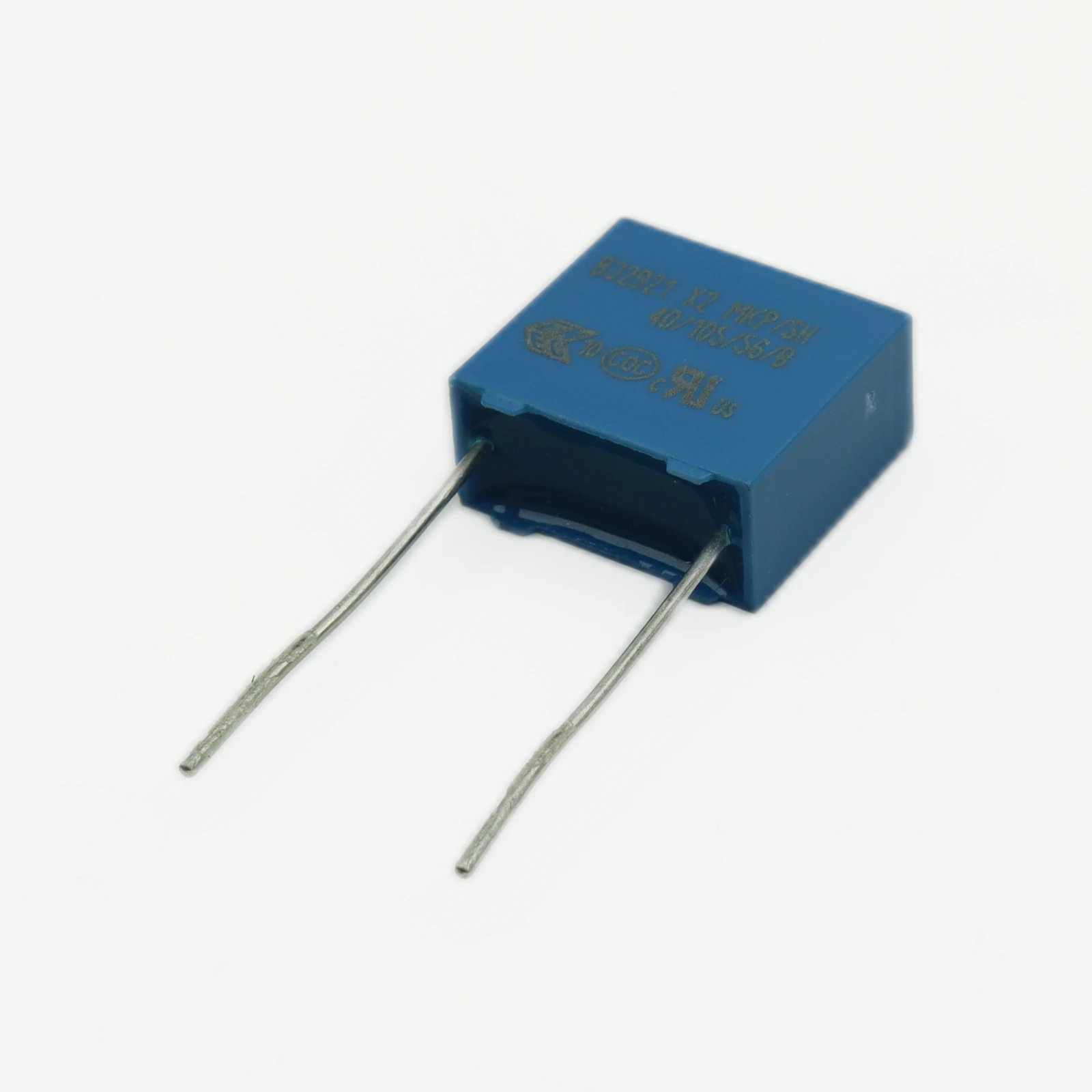

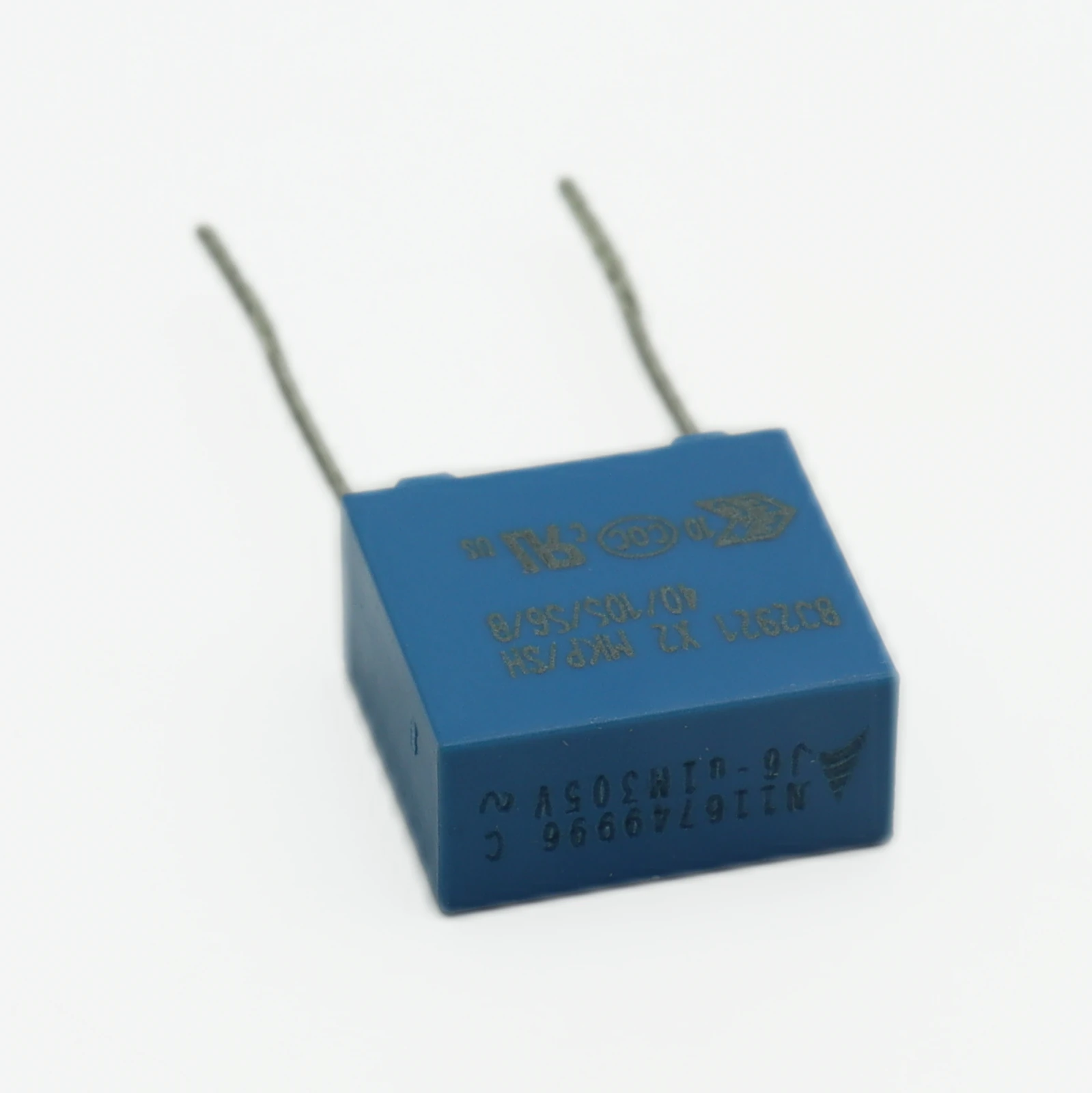

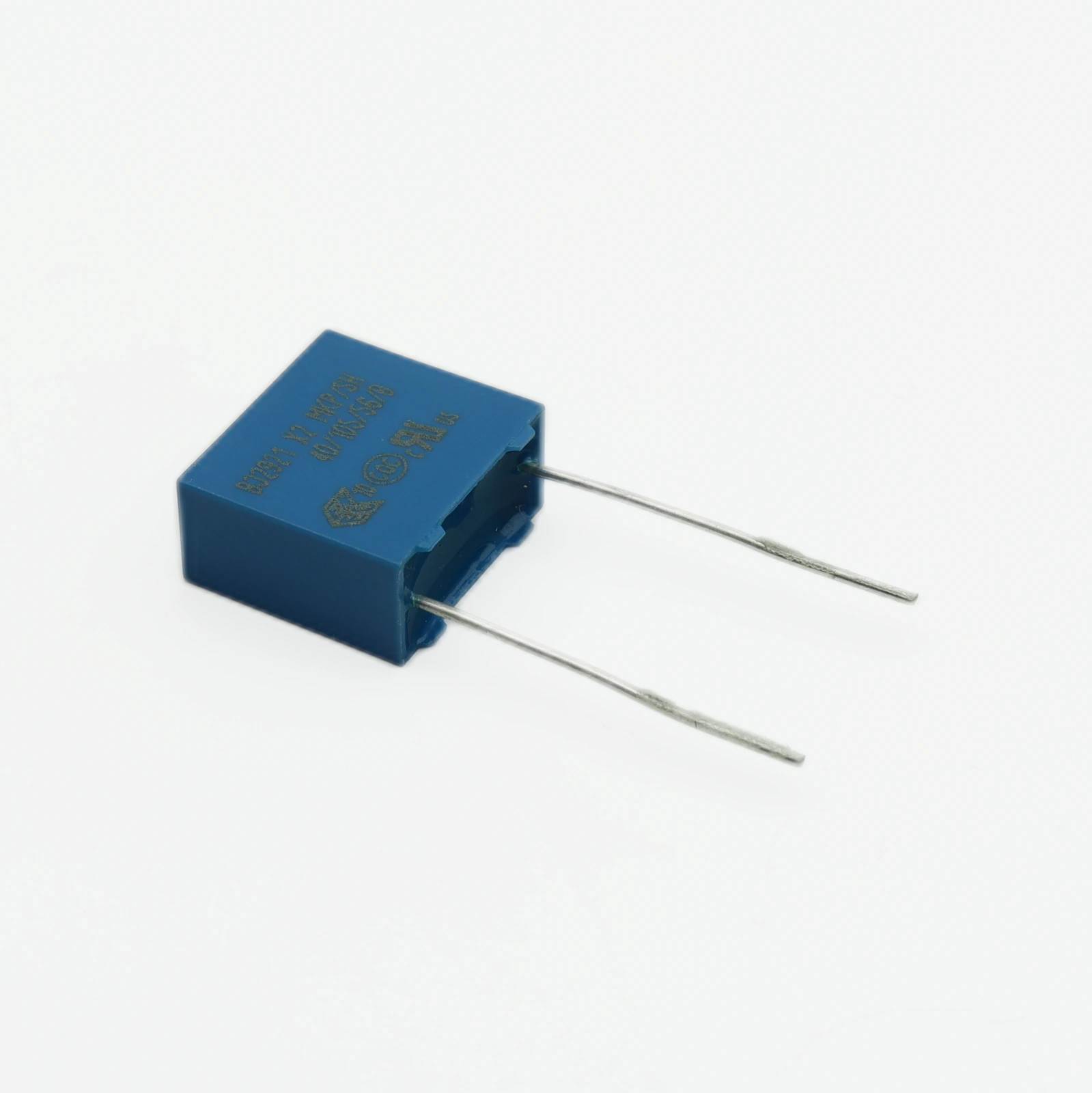

B32921C3104M000 помехоподавляющий пленочный конденсатор класса X2 емкостью 0.1 мкФ (100 нФ): как избежать резонанса в импульсных цепях?

Для фильтрации высокочастотных помех в силовых преобразователях критична стабильность ёмкостного сопротивления при импульсных нагрузках. Именно эту задачу решает металлизированный плёночный конденсатор B32921C3104M000 от EPCOS. В разделе пленочные конденсаторы инженеры часто ищут решение, сочетающее высокое рабочее напряжение и компактный радиальный вывод, чтобы минимизировать паразитную индуктивность монтажа. Данная модель предлагает оптимальный баланс параметров для схем подавления пульсаций и развязки питания.

Кратко о главном

• Ёмкость: 0.1 мкФ
• Номинальное напряжение: 630 В (DC)
• Допуск: ±20%
• Тип диэлектрика: металлизированный полипропилен
• Корпус: радиальный, шаг выводов 15 мм
• Рабочая температура: от -40 до +105 °C

Содержание

• Какие технические акценты учесть при замене?
• Почему выбирают данную серию?
• Как подобрать совместимое решение?

Какие технические акценты учесть при замене?

При кросс-референсе данной модели в цепях снаббера или входного фильтра важно учитывать не только номинальную ёмкость, но и допустимое напряжение перегрузки. Полипропиленовый диэлектрик обладает низкими диэлектрическими потерями, что снижает нагрев при работе на частотах ШИМ свыше 50 кГц. Однако при замене аналогов с более широким допуском (например, ±10% или ±5%) необходимо пересчитать граничную частоту среза фильтра, чтобы избежать сдвига фазы в контуре обратной связи.

Практический совет для данного номинала и корпуса: при демонтаже или установке на односторонние печатные платы шаг 15 мм часто не совпадает с типовыми отверстиями для керамических чип-конденсаторов. Не используйте механическую фиксацию выводов изгибом — это создаёт микронапряжения в обмотке и со временем приводит к увеличению ESR. Вместо этого применяйте термоусадочные кембрики для дополнительной фиксации корпуса к плате или выбирайте аналоги с идентичным посадочным местом. При пайке волной держите температуру ванны не выше 260 °C в течение 5 секунд, чтобы избежать деформации полимерного корпуса и нарушения герметичности эпоксидной заливки.

Почему выбирают данную серию?

Серия B32921 от EPCOS проектировалась с учётом требований промышленной автоматики к долговечности в условиях вибрации. Металлизированная структура обкладок обеспечивает эффект самовосстановления: при локальном пробое диэлектрика ток испаряет тонкий слой металла вокруг дефекта, изолируя участок без полного выхода элемента из строя. Радиальное исполнение снижает длину токовых петель, что критично для подавления высокочастотных выбросов в силовых ключах IGBT и MOSFET. Компактные габариты позволяют экономить место на DIN-рейках и в плотных монтажных блоках без потери электрической прочности.

Как подобрать совместимое решение?

Обратите внимание, что Vishay MKP1848C5104JK4 имеет допуск ±5%, что требует пересчёта фильтра, а Panasonic ECQ-U2A104ML оптимизирован для массового применения и может иметь чуть более высокий ESR на высоких частотах — это важно при проектировании высокочастотных преобразователей.

Компонент B32921C3104M000 от EPCOS можно приобрести с бесплатной доставкой через Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте EPCOS.
