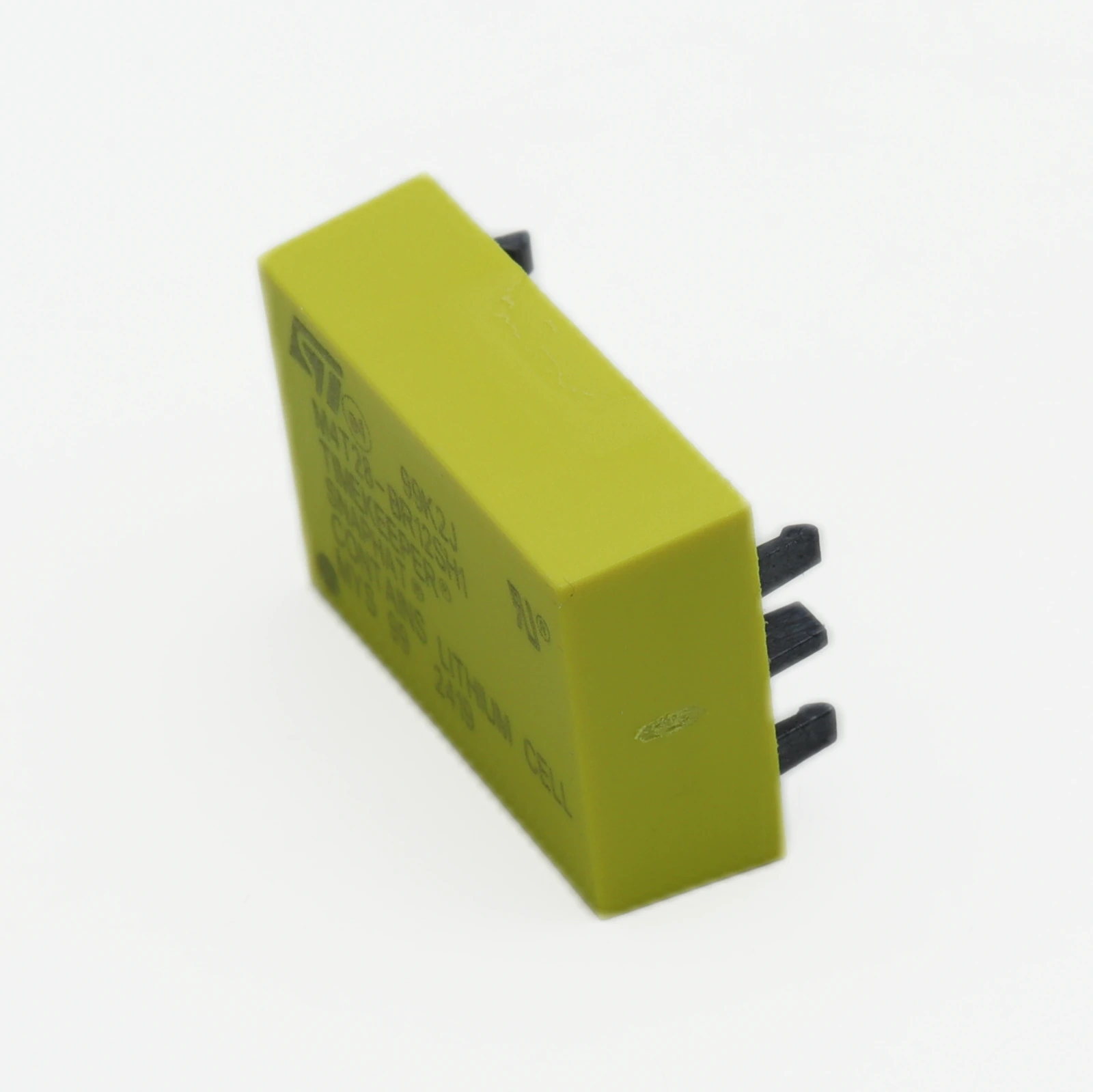

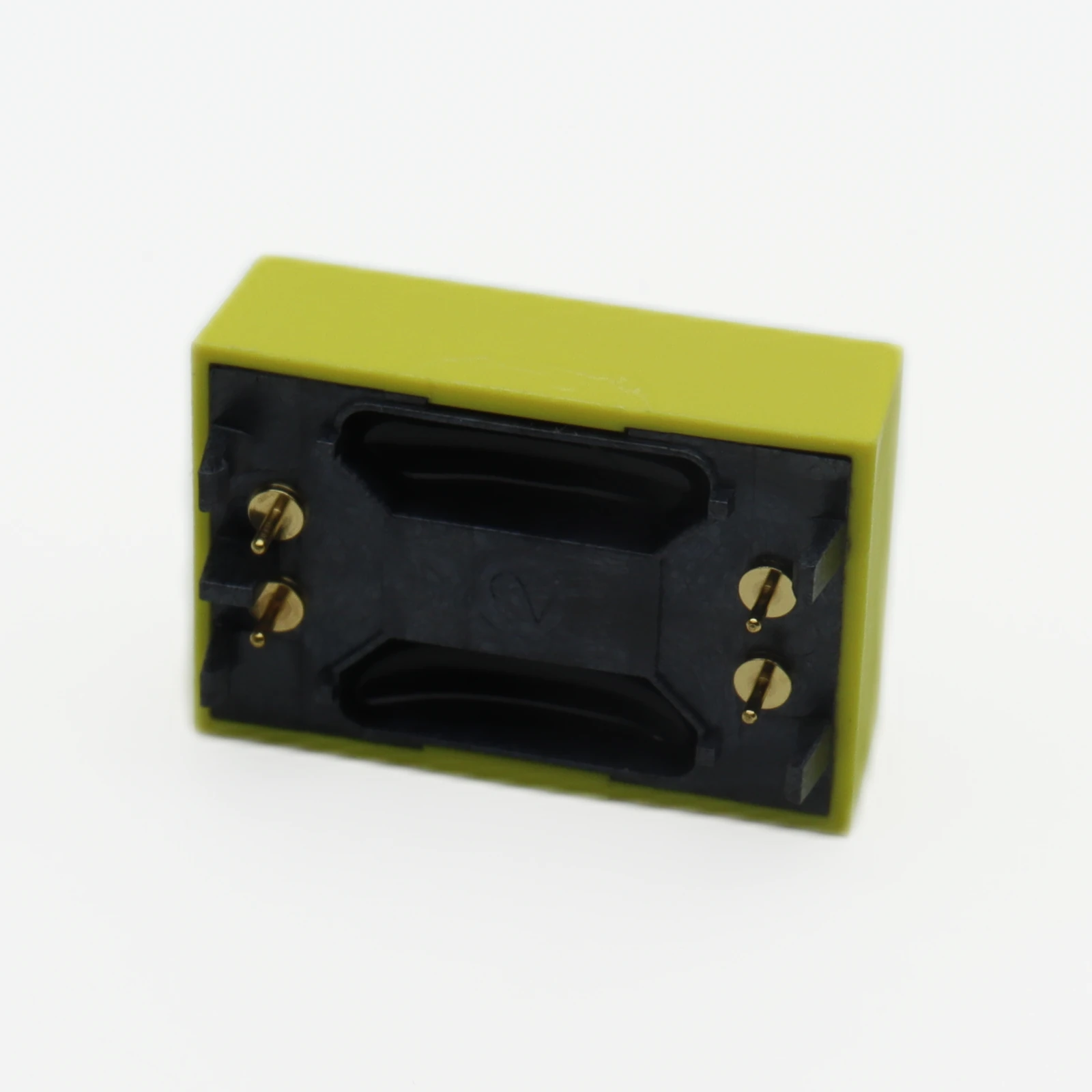

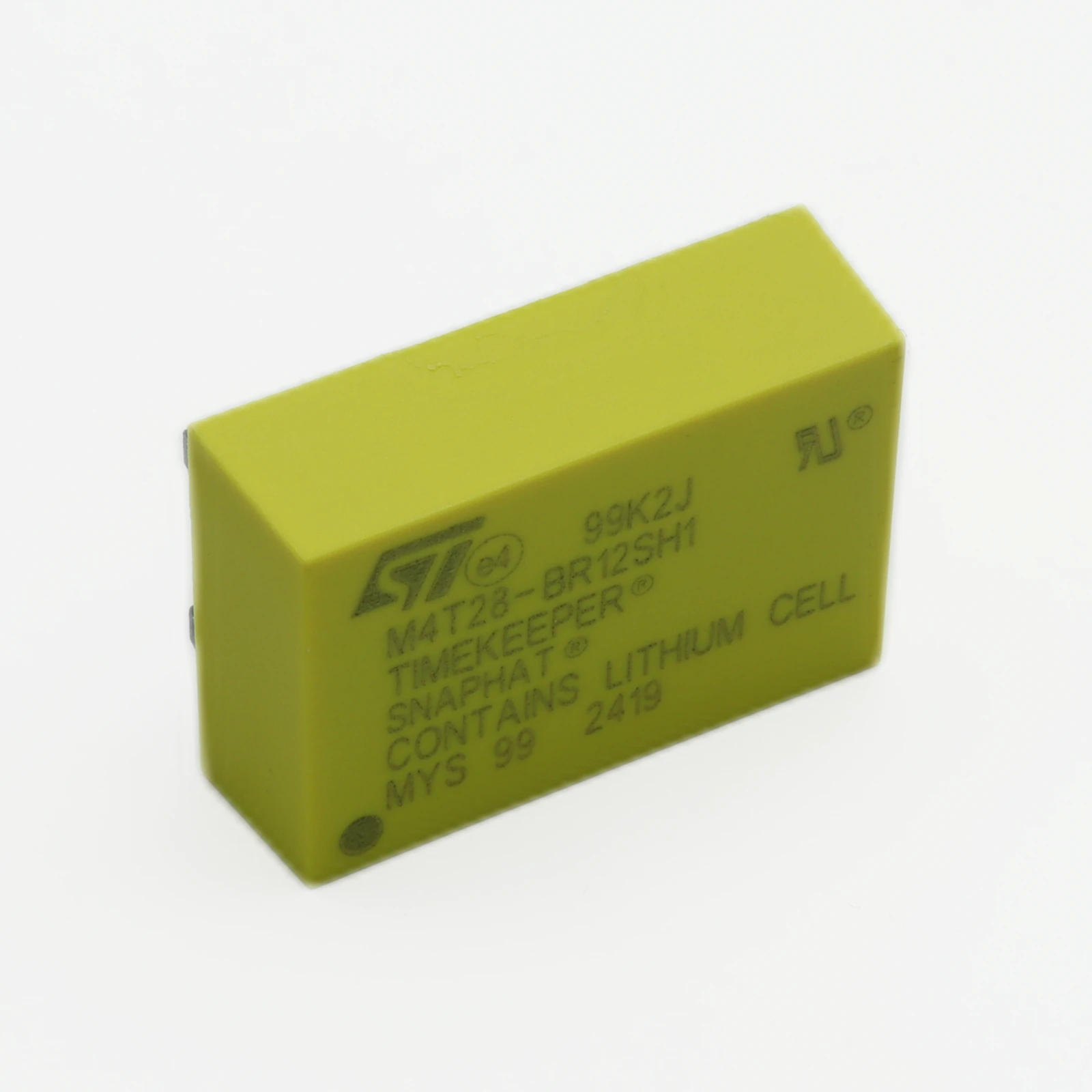

M4T28-BR12SH1 съемный модуль резервного питания и синхронизации для микросхем: как обеспечить бесперебойное питание RTC?

Обеспечение непрерывного хода часов реального времени при отключении основного питания требует компактного и готового к установке решения. Именно эту задачу решает модуль-защёлка с батареей и кварцем для корпусов SOIC M4T28-BR12SH1 от STMicroelectronics. В разделе Тактовые микросхемы - Микросхемы управления батареями данное устройство выделяется интегрированной литиевой батареей и высокостабильным резонатором, что избавляет проектировщика от подбора отдельных компонентов и ручного расчёта ёмкости резервного питания. Архитектура SNAPHAT позволяет минимизировать площадь на печатной плате, сохраняя при этом высокую точность хода и длительный срок автономной работы.

На что смотреть при подборе

Важно для применения: устройство работает при напряжении батареи 3 В, обеспечивает точность хода за счёт кварца 32,768 кГц, выполнено в корпусе SOIC-8 для поверхностного монтажа. Диапазон рабочих температур составляет от –40 до +85 °C, а механическая фиксация защёлкой гарантирует надёжную посадку без смещения при пайке в промышленных шкафах.

Содержание

• Подбор аналога: как избежать переразводки платы?
• Особенности монтажа: термопрофиль и фиксация защёлки
• Типовые ошибки: почему разряжается резервная батарея?

Подбор аналога: как избежать переразводки платы?

При проектировании систем с резервированием питания часто возникает вопрос совместимости footprint и электрических параметров. M4T28-BR12SH1 спроектирован под стандартную разводку SOIC-8, что упрощает переход на альтернативные решения без переработки печатной платы. Обратите внимание, что полные аналоги могут отличаться ёмкостью встроенного элемента питания или допуском по частоте кварца, что напрямую влияет на итоговую точность временных меток.

Обратите внимание, что DS1230Y имеет иную архитектуру подключения — это важно при попытке прямой замены без изменения схемы управления питанием и разводки сигнальных линий.

Особенности монтажа: термопрофиль и фиксация защёлки

Интеграция данного модуля в промышленную плату требует учёта термических ограничений. Литиевый элемент внутри корпуса не рассчитан на длительный нагрев выше 260 °C, поэтому при использовании инфракрасных печей необходимо строго контролировать профиль термообработки. Механическая защёлка фиксирует кристалл кварца, снижая риск микротрещин при транспортировке готовых узлов. Рекомендуется использовать бессвинцовые пасты с пониженной температурой плавления, чтобы минимизировать термический шок для герметичной батареи.

Типовые ошибки: почему разряжается резервная батарея?

Часто разработчики игнорируют требования к току утечки шины VBAT, что приводит к преждевременному разряду встроенного элемента. Важно правильно настроить режимы сна микроконтроллера и отключить подтягивающие резисторы на линиях, связанных с часами реального времени. Неправильная инициализация регистров RTC при старте системы может активировать цепь подзарядки, что недопустимо для первичных литиевых ячеек и ведёт к их деградации.

Практический совет: при ручном контроле качества партии обязательно проверяйте усилие смыкания контактных лепестков защёлки до установки компонента на плату. У данного номинала в корпусе SOIC-8 пружинный механизм рассчитан на точное позиционирование выводов. Если при визуальном осмотре зазор между контактами превышает 0,1 мм, пайка может вызвать внутреннее напряжение, которое со временем приведёт к потере контакта с кварцевым резонатором. Используйте калиброванный пинцет с плоскими губками для аккуратной посадки без деформации корпуса, а после монтажа проведите тестовый замер тока потребления в режиме резерва — он не должен превышать 100 нА.

Нужен этот компонент? Проверьте наличие M4T28-BR12SH1 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте STMicroelectronics.
