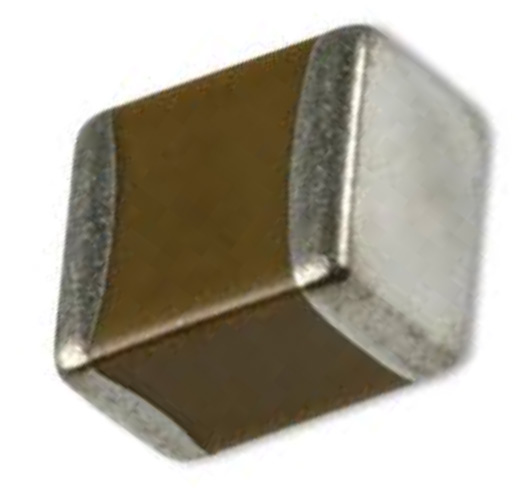

Многослойный керамический конденсатор GRM155R71C104KA57D: почему важна стабильность ёмкости?

При проектировании плотных печатных узлов критически важно сохранить номинал ёмкости в широком диапазоне температур и напряжений. Именно эту задачу решает GRM155R71C104KA57D от MURATA . Этот многослойный керамический конденсатор, представленный в каталоге Эиком в категории пассивных компонентов, сочетает миниатюрный корпус 0402 с надёжным диэлектриком X7R, что делает его незаменимым для цепей развязки питания в портативной электронике.

На что смотреть при подборе

• Ёмкость: 0.1 мкФ
• Номинальное напряжение: 16 В
• Допуск: ±10%
• Диэлектрик: X7R
• Корпус: 0402 [1005 Метрический]

Содержание

• Особенности монтажа корпуса 0402
• Влияние постоянного напряжения на ёмкость
• Таблица аналогов

Как избежать дефектов пайки миниатюрного корпуса?

Корпус 0402 требует особого внимания при автоматической установке. Из-за малой массы компонента эффект «надгробного камня» (tombstoning) возникает чаще, чем у 0603. Рекомендуется использовать симметричные термопрофили и проверять объем паяльной пасты. Для GRM155R71C104KA57D критично соблюдение зазоров между контактными площадками, чтобы избежать перекоса при оплавлении. Инженерам стоит учитывать, что механическая прочность вывода у такого размера ниже, поэтому вибрационные нагрузки на плату должны быть минимизированы или компенсированы компаундом.

Практический совет: учёт DC Bias

В даташите указана номинальная ёмкость 0.1 мкФ, однако для керамических конденсаторов класса X7R в корпусе 0402 характерно существенное снижение эффективной ёмкости под нагрузкой. При приложении постоянного напряжения, близкого к номинальным 16 В, реальная ёмкость может упасть на 30–40%. Важный нюанс: если ваша схема требует стабильных 0.1 мкФ при рабочем напряжении 12–15 В, рассмотрите параллельное включение двух элементов или выбор корпуса 0603 с большим запасом по напряжению. Для низковольтных цепей (3.3 В или 5 В) данный партномер работает в оптимальном режиме без значительной деградации параметров.

Сравнение с альтернативными решениями

На рынке присутствуют эквиваленты от других производителей, однако температурный диапазон и стабильность могут отличаться. Ниже приведены основные аналоги для замены или кросс-референса.

Обратите внимание, что аналог от Samsung может иметь немного иные рекомендации по пайке, а TDK часто предлагает улучшенные характеристики по току утечки — это важно при проектировании энергоэффективных устройств.

Где приобрести оригинальную продукцию

Компонент GRM155R71C104KA57D от MURATA можно приобрести с бесплатной доставкой через Эиком. Наличие на складе позволяет сократить сроки сборки прототипов.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией MURATA.
