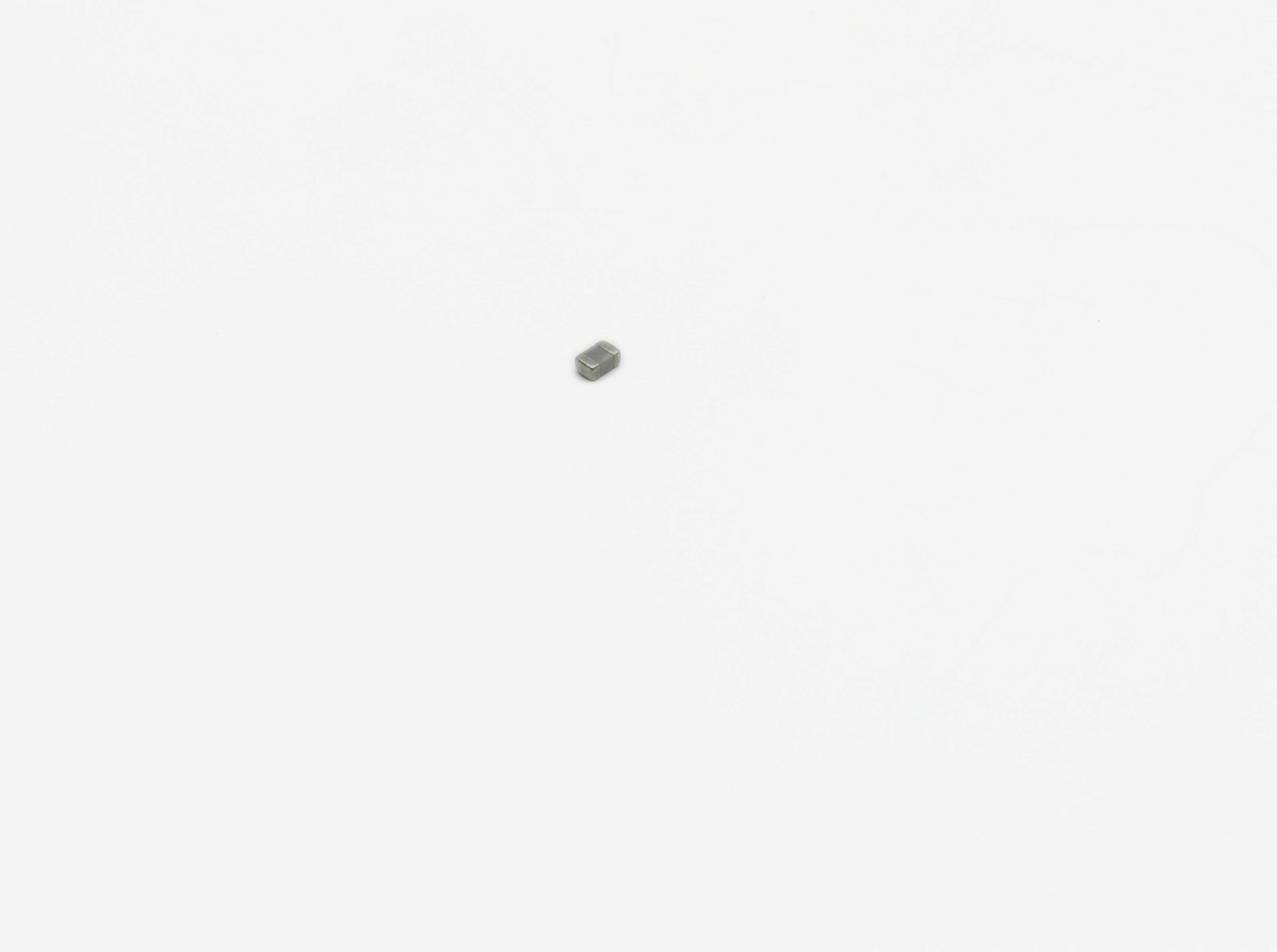

В чём преимущества C0805C182J5GACTU: нюансы совместимости по footprint

В отличие от аналогов на диэлектрике X7R, C0805C182J5GACTU от Kemet сохраняет номинал при изменении температуры. Этот керамический конденсатор входит в раздел конденсаторы и предназначен для прецизионных цепей, где дрейф ёмкости недопустим. Инженеры часто сталкиваются с проблемой подбора компонентов, которые не только электрически подходят, но и физически совместимы с существующей топологией платы.

Важно для применения

• Ёмкость: 1.8 нФ
• Напряжение: 50 В
• Диэлектрик: C0G (NP0)
• Корпус: 0805
• Допуск: ±5%
• Температурный диапазон: -55...+125°C

Содержание

• Какие технические акценты учесть?
• Почему выбирают эту серию для замены?
• Как проходит сравнение решений?

Какие технические акценты учесть?

При интеграции C0805C182J5GACTU в проект ключевым фактором становится не только электрическая ёмкость, но и стабильность диэлектрика. Класс C0G (NP0) гарантирует, что параметр 1.8 нФ не изменится при нагреве во время пайки или в процессе эксплуатации. Это критично для фильтров и времязадающих цепей, где малейшее отклонение может нарушить работу устройства.

Обратите внимание на напряжение 50 В. Хотя номинал кажется достаточным для низковольтных цепей, в импульсных режимах рекомендуется закладывать запас. Для корпуса 0805 это особенно актуально, так как габариты ограничивают толщину диэлектрика.

Почему выбирают эту серию для замены?

Серия Kemet C0805C известна своей надёжностью. При замене вышедших из строя компонентов важно убедиться, что новый элемент не потребует изменения посадочного места. Footprint 0805 является отраслевым стандартом, что упрощает логистику и складирование. Однако при кросс-референсе стоит проверить высоту компонента, особенно если устройство имеет жёсткие ограничения по толщине корпуса.

Практический совет, которого нет в даташите: при пайке конденсаторов ёмкостью около 1.8 нФ в корпусе 0805 избегайте чрезмерного перегрева одной стороны. Хотя C0G менее чувствителен к термоудару, чем высокоёмкие диэлектрики, неравномерный нагрев может привести к микротрещинам в керамике. Используйте профиль пайки с плавным нарастанием температуры и убедитесь, что контактные площадки на плате симметричны.

Как проходит сравнение решений?

Для оценки альтернатив рассмотрим таблицу с близкими по характеристикам позициями. Важно учитывать не только номиналы, но и производителя, так как качество металлизации выводов может отличаться.

Обратите внимание, что аналог от Yageo может иметь диэлектрик X7R вместо C0G — это важно при работе в широком температурном диапазоне, так как ёмкость будет плавать.

Где приобрести?

Компонент C0805C182J5GACTU от Kemet можно приобрести с бесплатной доставкой через Эиком. Наличие на складе позволяет минимизировать сроки поставки для срочных проектов.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Kemet.
