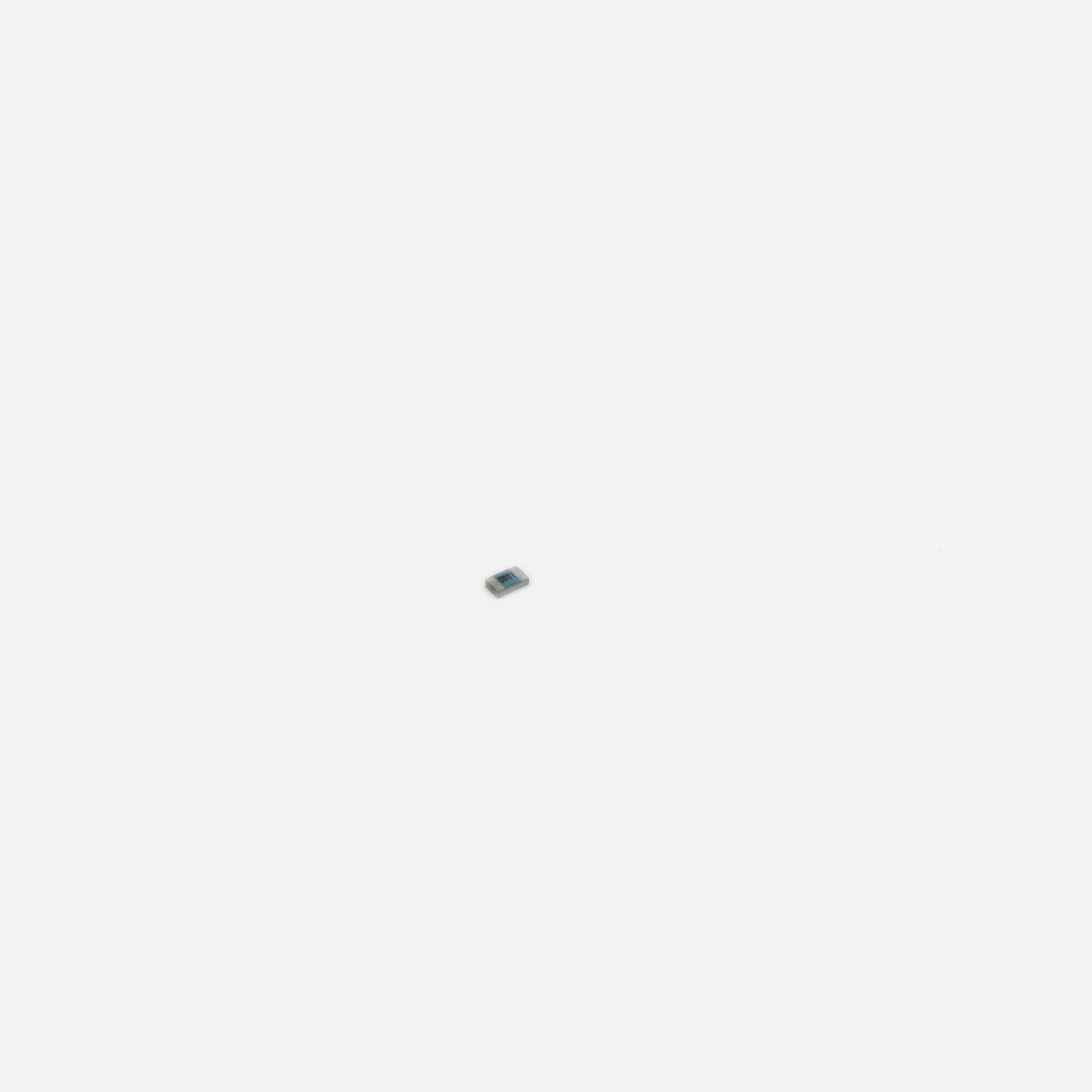

Обзор толстопленочный чип-резистор RK73H2ATTD1000F: стабильность при нагрузке

При проектировании узлов с высокими требованиями к точности критично минимизировать температурный дрейф и обеспечить долговременную стабильность сигнала. Именно эту проблему решает толстопленочный чип-резистор RK73H2ATTD1000F от KOA Speer, доступный в каталоге Эиком в разделе резисторы. Данная модель сочетает компактный корпус 0805 с мощностью 0.25 Вт, что делает её универсальным решением для цепей питания и согласования импеданса в промышленной автоматике.

Кратко о главном

Важно для применения: модель RK73H2ATTD1000F имеет сопротивление 100 Ом, допуск 1%, рассчитана на мощность 0.25 Вт. Работает в диапазоне температур от -55 до +155 °С — подходит для устройств с жесткими условиями эксплуатации.

Содержание

• Особенности подбора замены
• Практический совет инженера
• Таблица аналогов

Особенности подбора замены

При поиске альтернатив для серии RK73 ключевым параметром становится не только номинал, но и температурный коэффициент сопротивления (ТКС). Для номинала 100 Ом в корпусе 0805 часто допускается использование аналогов с ТКС до 200 ppm/°C, однако оригинальный компонент от KOA Speer гарантирует стабильность в пределах 100 ppm/°C. Это критично для прецизионных делителей напряжения, где разброс параметров может нарушить работу всей цепи обратной связи.

Инженерам следует обращать внимание на тип терминалов. В партномере RK73H2ATTD1000F суффикс указывает на специфическое покрытие выводов, обеспечивающее лучшую смачиваемость при бессвинцовой пайке. При замене на дешевые аналоги возможна деградация паяного соединения при термоциклировании, что снижает общую надежность устройства.

Практический совет инженера

Хотя корпус 0805 считается стандартным, для номинала 100 Ом при работе в цепях с импульсными нагрузками существует нюанс, не описанный в даташите. При токах выше 100 мА на таком сопротивлении выделяется заметная тепловая мощность, которая может локально перегревать плату. Рекомендуется увеличивать площадь медного полигона под контактами именно для этого номинала, если он используется в силовых цепях, в отличие от сигнальных линий где 100 Ом часто служат терминаторами.

Также стоит учитывать, что при автоматической установке компонент может смещаться из-за вибрации питателя, если лента упакована негерметично. При входном контроле партии в Эиком мы рекомендуем проверять целостность упаковки перед загрузкой в монтажную линию, чтобы избежать пропуска компонентов.

Таблица аналогов

Обратите внимание, что аналоги от Yageo и Panasonic имеют мощность 0.125 Вт, что вдвое меньше оригинала — это важно при расчете тепловых режимов.

Компонент RK73H2ATTD1000F от KOA Speer можно приобрести с бесплатной доставкой через Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте KOA Speer.
