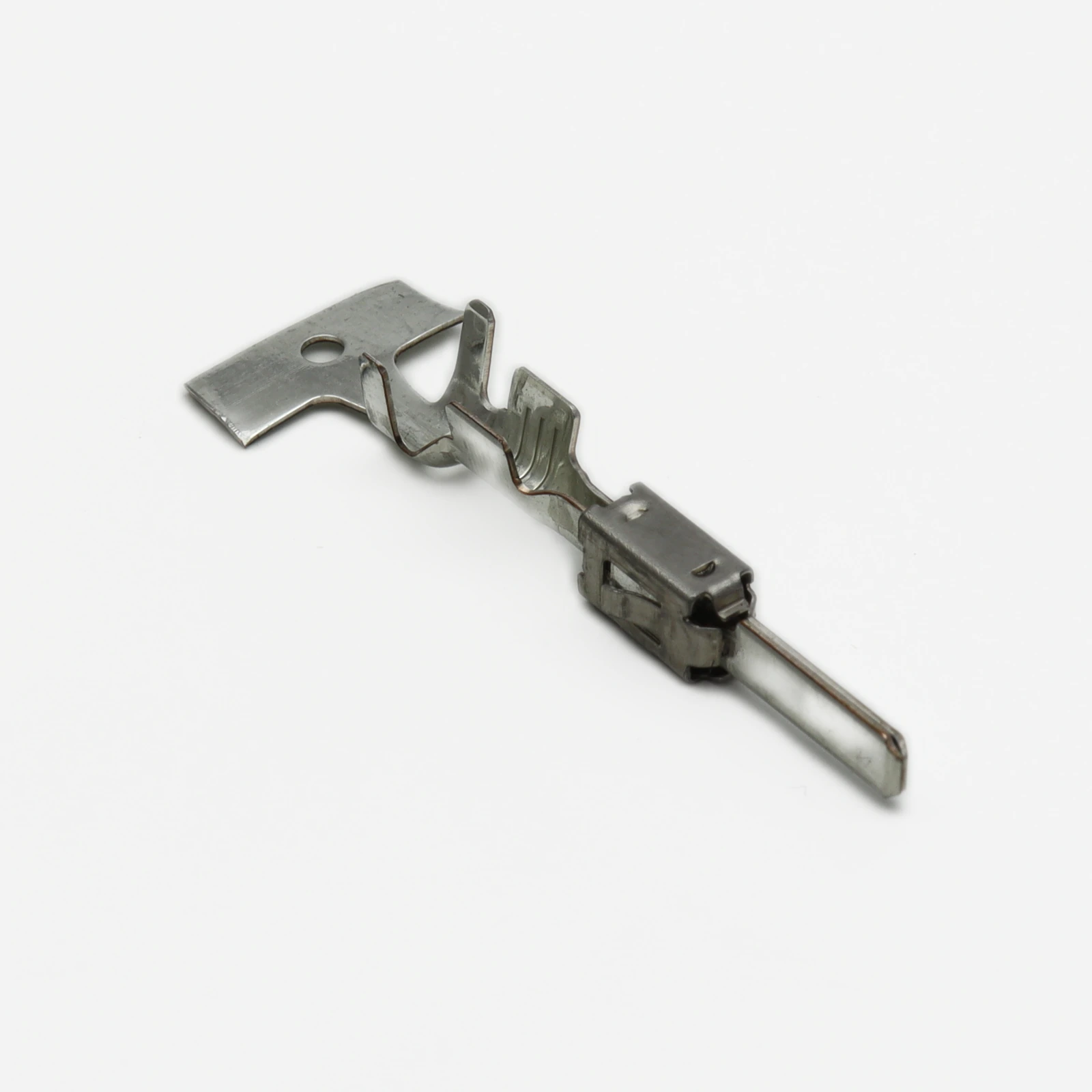

Обжимной контакт 2-962916-1 для прямоугольного разъема, как обеспечить надежный контакт для проводов 14–16 AWG?

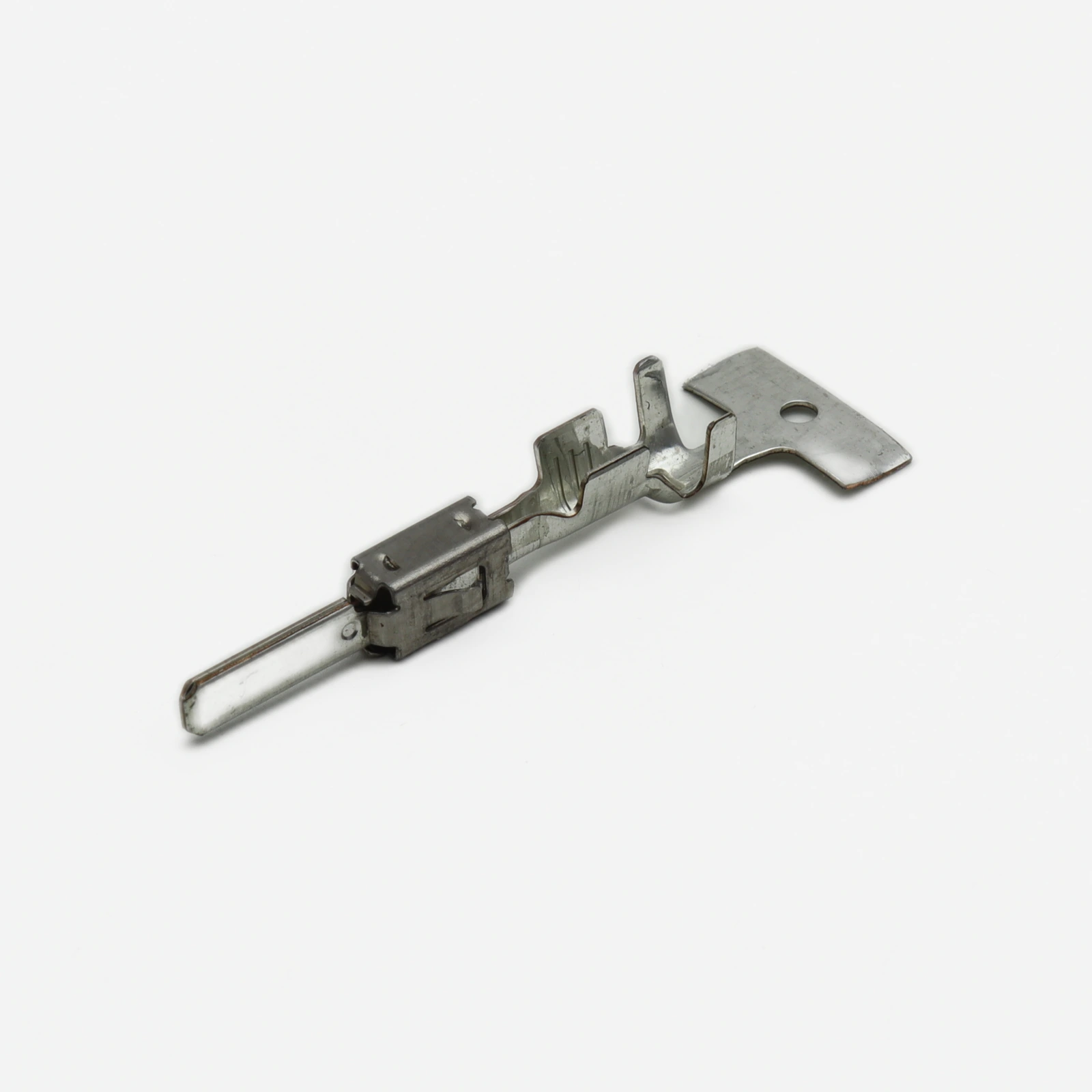

Стабильность работы промышленного щита напрямую зависит от качества электрического соединения внутри панели. Модель 2-962916-1 от TE Connectivity AMP Connectors представляет собой обжимной контакт для прямоугольного разъема, разработанный специально для сечений проводников 14–16 AWG. Этот компонент входит в раздел разъемы и обеспечивает минимальное переходное сопротивление даже при длительных вибрационных нагрузках, что критично для автоматизированных линий.

На что смотреть при подборе

• Тип контакта: Tab (язычок)
• Сечение провода: 14–16 AWG
• Покрытие: Олово (Tin)
• Метод монтажа: Обжим
• Рабочая температура: -40°C...+105°C
• Стандарт: UL/CSA сертифицирован

Содержание

• Особенности монтажа и инструмент
• Факторы надежности соединения
• Таблица аналогов и совместимость

Особенности монтажа и инструмент

При работе с данной позицией инженеры часто сталкиваются с необходимостью точной настройки обжимного инструмента. Поскольку 2-962916-1 рассчитан на диапазон 14–16 AWG, использование насадок, предназначенных для более тонких жил, может привести к повреждению изоляции или недостаточному захвату проводника. Важно убедиться, что пресс-клещи имеют регулируемую глубину захода матрицы, чтобы обеспечить правильную деформацию как контактной части, так и изолирующего гильзы.

Практический совет: перед началом серийного монтажа выполните контрольный обжим на образце и проверьте усилие вытягивания провода. Для луженых контактов с оловянным покрытием (CRIMP TIN) не рекомендуется использовать агрессивные флюсы, которые могут вызвать коррозию со временем. Лучше всего подходит пайка только после механического обжима, если это предусмотрено схемой подключения.

Факторы надежности соединения

Корпус компонента выполнен из термостойкого пластика, выдерживающего температуры до +105°C. Это позволяет использовать его в шкафах управления с плотным расположением оборудования. Оловянное покрытие предотвращает окисление меди при контакте с воздухом, однако важно учитывать, что при высоких токах возможна миграция металла в месте стыка. Поэтому для силовых цепей следует соблюдать номинальные значения тока, указанные в технической документации производителя.

Таблица аналогов и совместимость

Обратите внимание, что аналоги от Molex могут иметь отличия в геометрии ушка — это важно при монтаже в ограниченном пространстве щитового оборудования.

Нужен этот компонент? Проверьте наличие 2-962916-1 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте TE Connectivity AMP Connectors.
