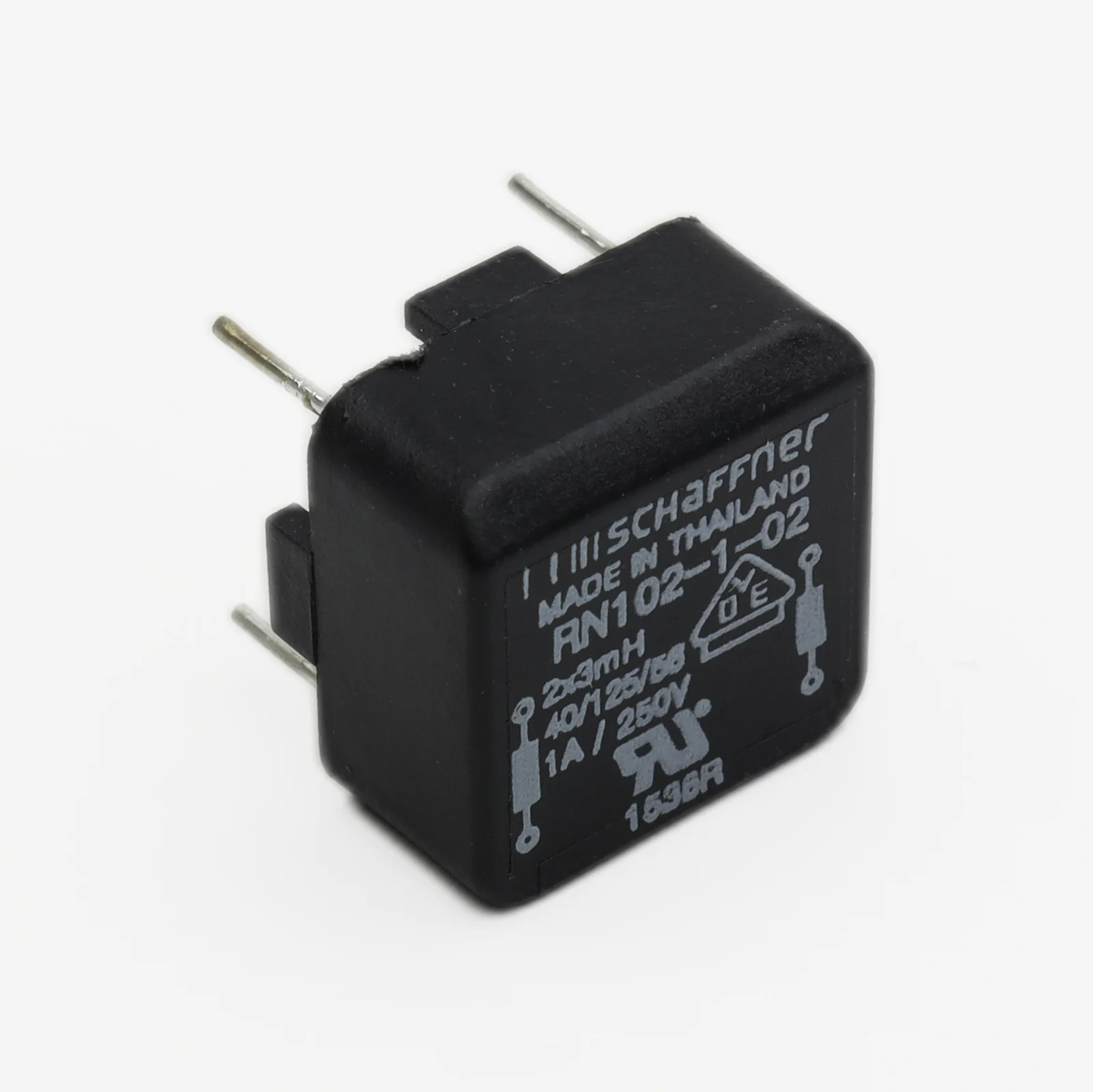

Обзор фильтр электромагнитной совместимости RN102-1-02: стабильность характеристик в условиях вибрации

Электромагнитные помехи способны вывести из строя чувствительную электронику без видимых причин. Именно для решения этой задачи инженеры выбирают модель RN102-1-02 от Schaffner EMC Inc. Этот сетевой фильтр электромагнитной совместимости размещен в разделе фильтры и обеспечивает надежную защиту систем управления и силовых цепей.

Важно для применения

• Номинальное напряжение: 250 В AC
• Рабочий ток: 2 А
• Частотный диапазон: 50/60 Гц
• Уровень затухания: до 50 дБ
• Тип монтажа: на панель (винтовой)

Содержание

• Ключевые аспекты совместимости
• Нюансы установки и заземления
• Аналоги и замена

Как обеспечить правильную интеграцию устройства

При проектировании узлов питания критически важно учитывать габариты и электрические параметры компонента. RN102-1-02 разработан с учетом стандартов промышленной автоматизации, что упрощает его встраивание в существующие шкафы управления. Особое внимание стоит уделить токовой нагрузке — превышение значения в 2 А может привести к перегреву корпуса и деградации диэлектрика со временем. Это делает устройство идеальным выбором для маломощных цепей, где требуется высокая надежность.

Совместимость с другими элементами схемы также играет роль. Фильтр эффективно работает в паре с варисторами и предохранителями, создавая многоуровневую защиту от скачков напряжения. Однако перед финальной сборкой рекомендуется проверить соответствие выводов клеммной колодки вашему корпусу, чтобы избежать механического стресса при монтаже.

Практический совет по снижению уровня шумов

Многие пользователи игнорируют длину провода заземления при установке таких компонентов. Для модели RN102-1-02 это критично: если длина проводника от корпуса фильтра до точки заземления превышает 5 см, эффективность подавления высокочастотных помех резко падает. На практике мы рекомендуем использовать широкую металлическую шину или медную ленту минимальной длины непосредственно к металлическому корпусу прибора. Это простое действие позволяет сохранить заявленные характеристики затухания даже в диапазоне выше 10 МГц, чего не гарантирует стандартная инструкция.

Таблица аналогов

Обратите внимание, что FN310-1-02 имеет схожие электрические параметры, но отличается геометрией крепления — это важно при замене в тесных корпусах.

Schaffner EMC Inc. RN102-1-02 доступен к отгрузке — оформите заказ на сайте.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Schaffner EMC Inc..
