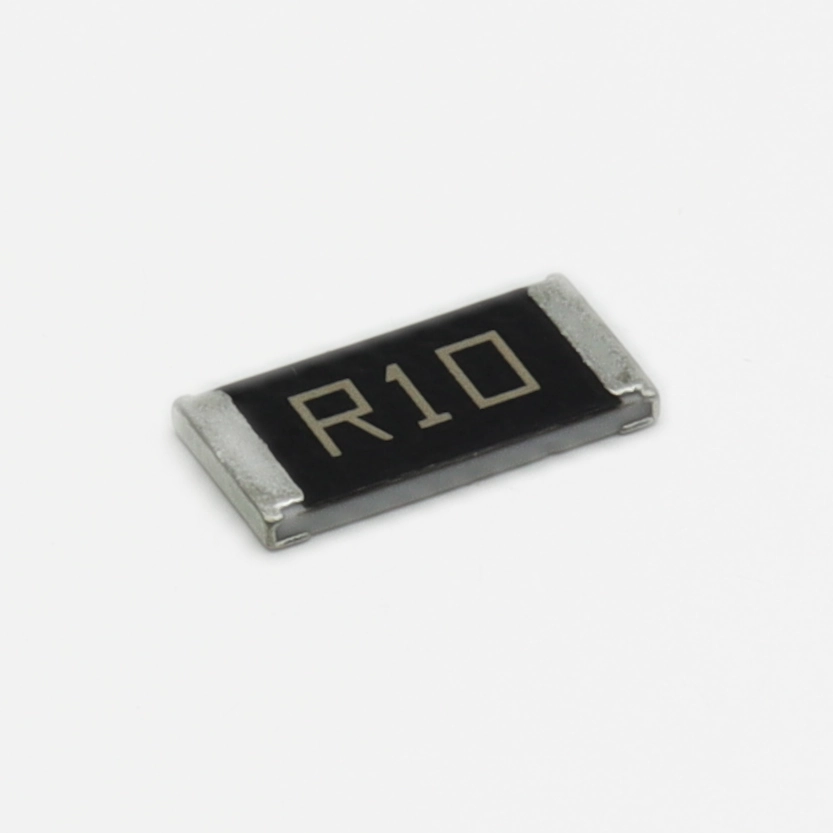

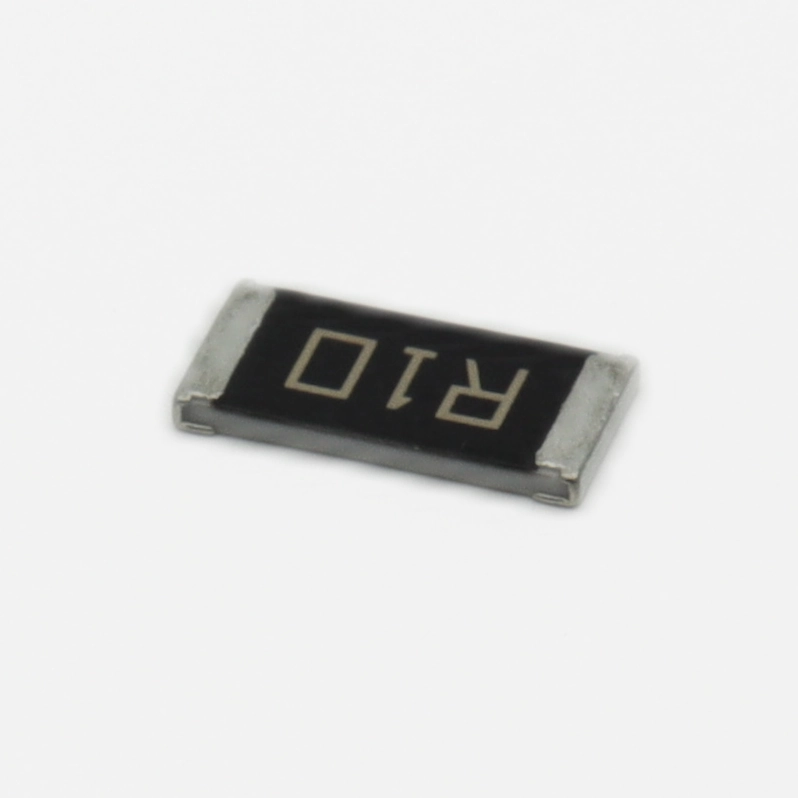

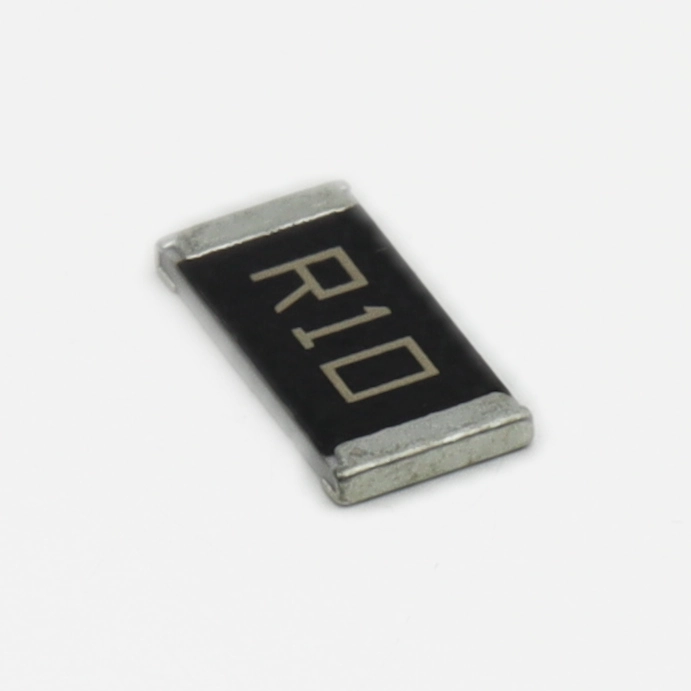

Обзор чип-резистор CRL2512-JW-R100ELF: стабильность при импульсных нагрузках

При проектировании цепей токовой защиты и мониторинга энергопотребления критично сохранять точность номинала под воздействием импульсных токов и локального нагрева. Именно эту задачу решает CRL2512-JW-R100ELF от Bourns Inc. — чип-резистор, который обеспечивает стабильную работу в силовых модулях и промышленных контроллерах. В каталоге чип резисторов для поверхностного монтажа данной серии представлены как оптимальное решение для SMD-монтажа, где требуется высокая нагрузочная способность без увеличения габаритов печатной платы.

Кратко о главном

Важно для применения: модель имеет сопротивление 0.1 Ом с допуском 5%, рассчитана на рассеивание мощности 1 Вт в корпусе 2512. Работает в диапазоне температур от -55 до +155 °C — подходит для промышленной электроники и систем мониторинга тока.

Содержание

• Как минимизировать погрешность измерения тока?
• Нюансы монтажа корпуса 2512
• Подбор корректной замены на производстве

Как минимизировать погрешность измерения тока?

Номинал 0.1 Ом в силовых цепях выполняет роль шунта. При токе в несколько ампер падение напряжения составляет доли вольта, поэтому сопротивление медных дорожек на плате начинает влиять на итоговую точность. На практике инженеры часто сталкиваются с расхождением показаний из-за неправильной разводки контактных площадок. Для данного компонента критично использовать четырёхпроводную схему подключения (Кельвина). Разнесение силовых и измерительных контактов позволяет исключить влияние паяной маски и меди из цепи измерения.

Обратите внимание на важный нюанс: при работе с малыми сопротивлениями любой лишний припой или смещение относительно центра площадки меняет эффективную длину проводника. Стабильность номинала достигается только при симметричной трассировке и использовании полигонов достаточной площади для отвода тепла. Это особенно актуально для серии CRL, где thick film технология требует равномерного температурного распределения.

Нюансы монтажа корпуса 2512

Увеличенная площадь корпуса 2512 по сравнению со стандартными 1206 или 0805 создаёт специфические требования к процессу пайки волной или в печи оплавления. Главная проблема — неравномерный нагрев торцов, приводящий к эффекту «гробика» (tombstoning) или образованию холодных паяных соединений. Чтобы этого избежать, рекомендуется применять трапециевидные формы паяльных паст и контролировать профиль нагрева.

На практике полезно заранее предусмотреть тепловые развязки на внутренних слоях платы. Если под контактной площадкой расположены переходные отверстия (via), их необходимо заполнять или размещать на расстоянии не менее 0.3 мм от края. Иначе жидкий припой «утечёт» в отверстие, снизив механическую прочность и изменив контактное сопротивление. Данный подход гарантирует надёжную фиксацию даже при вибрационных нагрузках в промышленном оборудовании.

Подбор корректной замены на производстве

При оптимизации BOM или прекращении выпуска компонентов часто возникает вопрос кросс-референса. Замена шунтирующих резисторов требует осторожности: даже совпадение по сопротивлению и корпусу не гарантирует идентичного поведения в импульсном режиме. Необходимо сверять кривые допустимых перегрузок (pulse load) и температурный коэффициент сопротивления (ТКС).

Технические акценты при выборе альтернативы сводятся к трём параметрам: материал резистивного слоя, способ защиты от влаги и метод терминации. Bourns Inc. использует пассивацию и сплавные выводы, обеспечивающие стойкость к сульфидации. При сравнении с бюджетными аналогами обращайте внимание на толщину защитного лака и качество лужения выводов — это напрямую влияет на срок службы изделия в агрессивных средах.

Обратите внимание, что IET Labs HP2512-10LFT имеет повышенную мощность 2 Вт — это важно при проектировании цепей с высокими пусковыми токами, где требуется больший запас по тепловыделению.

Компонент CRL2512-JW-R100ELF от Bourns Inc. можно приобрести с бесплатной доставкой через Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Bourns Inc..
