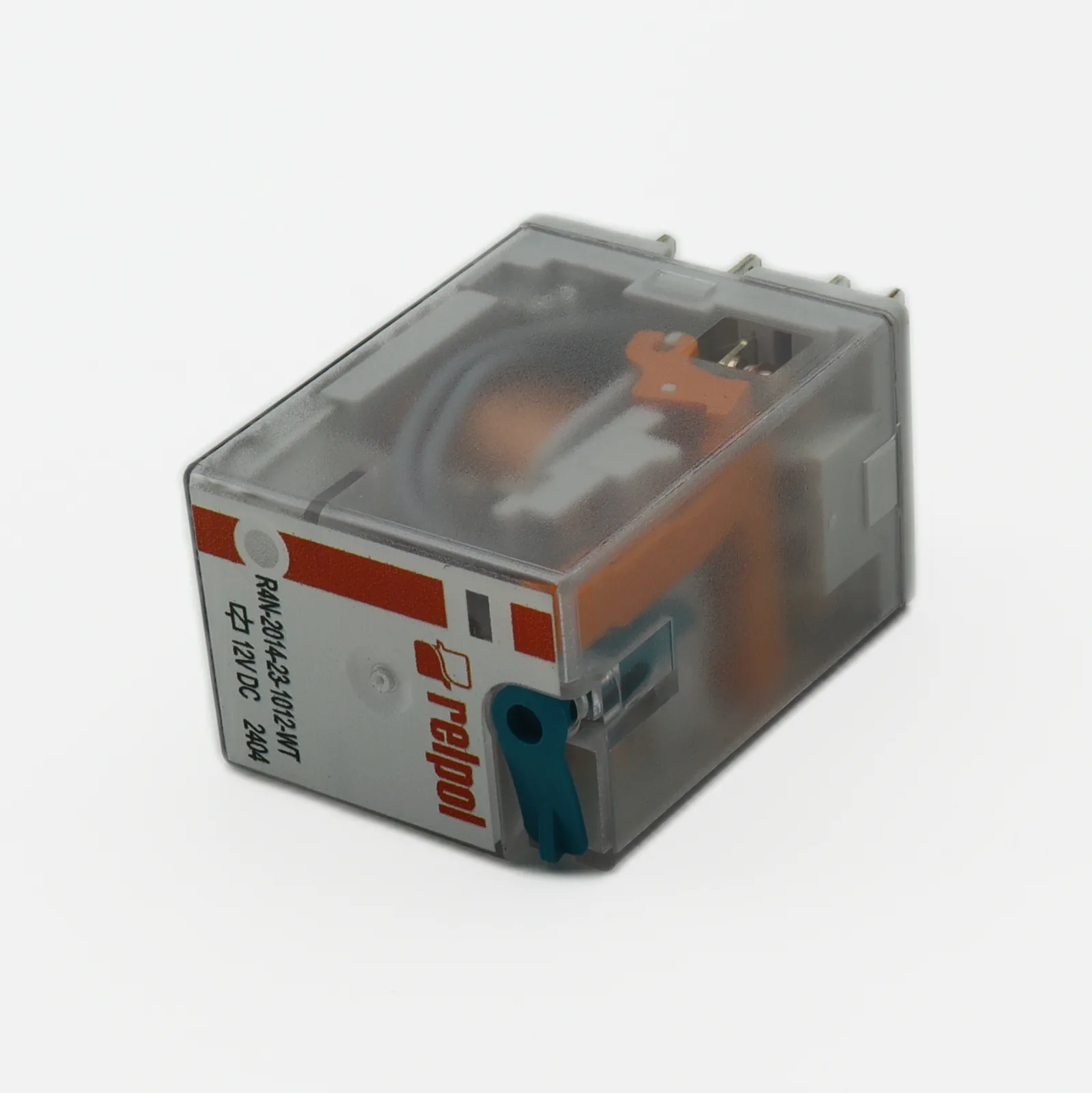

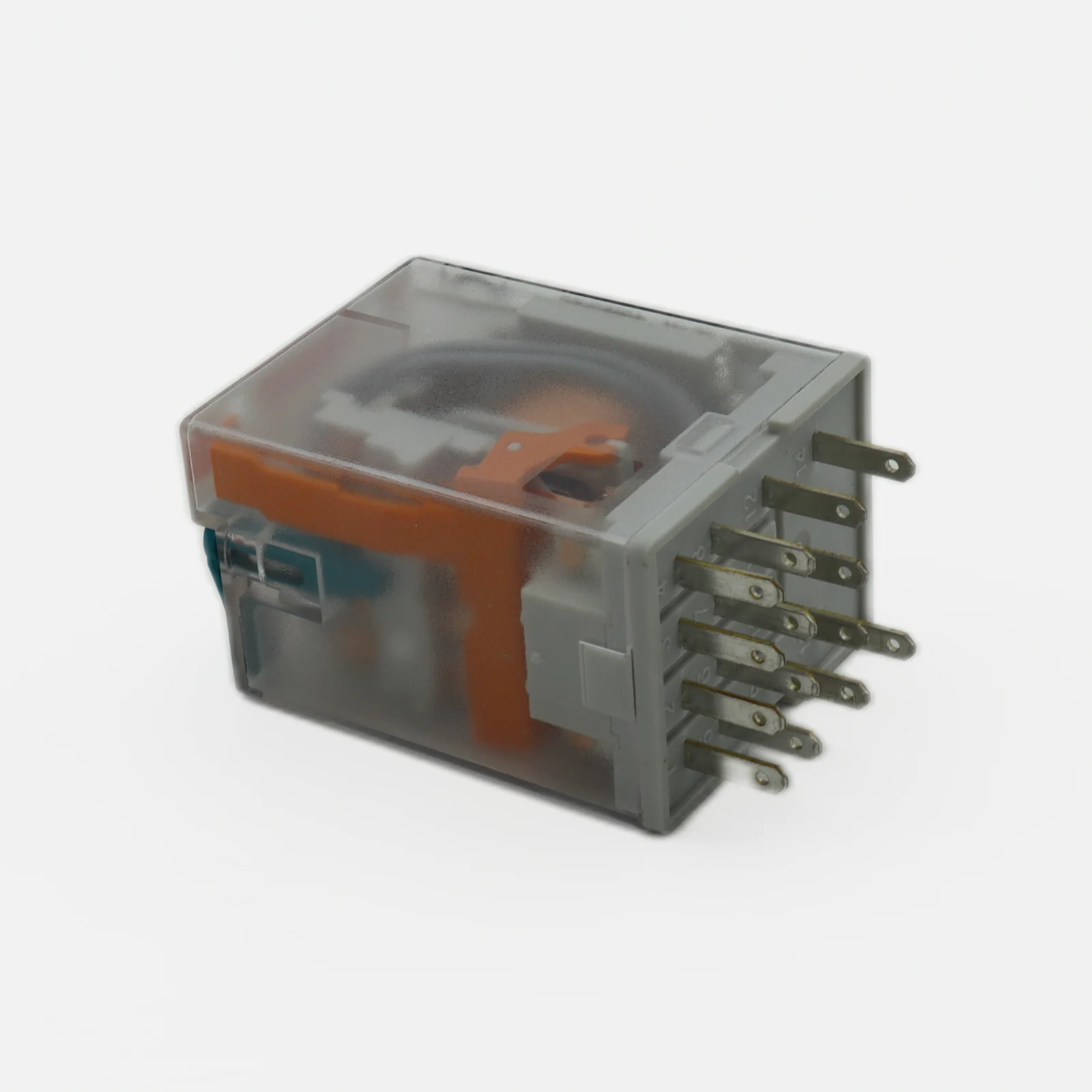

Обзор электромагнитного реле 4PDT R4N-2014-23-1012-WT, ресурс переключений и защита катушки

Как обеспечить многоканальную коммутацию сигнальных и маломощных силовых цепей при ограниченном пространстве на плате или DIN-рейке? Электромагнитное реле 4PDT с катушкой 12 В DC и максимальным током контактов 6 А от Relpol решает эту задачу за счёт четырёх групп переключающих контактов в компактном исполнении. Модель R4N-2014-23-1012-WT представлена в разделе Электронные компоненты и ориентирована на промышленную автоматику, интерфейсные модули и системы управления, где требуется одновременная маршрутизация нескольких сигналов.

Кратко о главном

Важно для применения: данное реле имеет четырёхполюсную переключающую контактную группу (4PDT), катушку управления на 12 В постоянного тока, максимальный ток коммутации 6 А на контакт. Работает в стандартном промышленном температурном диапазоне — подходит для щитов автоматики, модулей дискретного ввода-вывода и промежуточной коммутации.

Содержание

• Особенности конструкции и контактной группы
• Защита катушки от индуктивных выбросов
• Практические нюансы монтажа и эксплуатации
• Совместимость и аналоги
• Примеры практического применения

Особенности конструкции и контактной группы

Конфигурация 4PDT (четыре полюса, переключение на два направления) означает, что устройство содержит четыре независимые группы контактов, каждая из которых может замыкать одну из двух цепей. Это даёт возможность одновременно коммутировать до четырёх независимых линий — например, фазу и нейтраль двух нагрузок или четыре сигнальных канала с полной гальванической развязкой от управляющей цепи.

С технической точки зрения, номинальный ток 6 А на контакт позволяет использовать эту модель не только для сигнальных, но и для маломощных силовых цепей: управление электромагнитными клапанами, маломощными двигателями, нагревательными элементами. При этом суммарная коммутируемая мощность ограничена тепловым балансом корпуса — не рекомендуется нагружать все четыре группы контактов одновременно на максимальный ток, особенно при высокой температуре окружающей среды внутри шкафа.

Защита катушки от индуктивных выбросов

Катушка на 12 В DC — стандартное решение для систем с низковольтным питанием от стабилизированных источников. При отключении управляющего сигнала на выводах катушки возникает ЭДС самоиндукции, амплитуда которой может в десятки раз превышать напряжение питания. Этот выброс способен повредить выходные транзисторы драйвера или вызвать ложные срабатывания соседних каналов.

Если рассматривать применение в реальных условиях, инженеры устанавливают обратный диод параллельно катушке. Однако при использовании модулей релейного вывода с встроенной защитой (варисторы или двунаправленные диодные сборки) дополнительное обвязывание может оказаться избыточным. Важно проверить схему выходного каскада контроллера: некоторые модули дискретного вывода уже содержат защитные цепи, и установка внешнего диода может замедлить время отпускания якоря, что критично для быстрых циклов коммутации.

Практические нюансы монтажа и эксплуатации

Практический аспект, который стоит учесть: при пайке выводов этого реле на печатную плату необходимо строго контролировать температуру и время нагрева. Катушка на 12 В DC содержит обмотку из тонкого эмалированного провода, и чрезмерный перегрев выводов (выше 260 °C в течение более 5 секунд) может повредить изоляцию обмоточного провода в зоне контакта с выводом. Это приводит к межвитковому замыканию, которое проявляется не сразу, а спустя сотни циклов срабатывания — сопротивление катушки постепенно снижается, ток управления растёт, и в итоге драйвер выходит из строя.

Важный нюанс: рекомендуется использовать селективную пайку с предварительным подогревом платы до 100–120 °C, что снижает термический градиент и минимизирует риск повреждения обмотки. При ручной пайке — жало с термостабилизацией и ограничение времени контакта не более 3 секунд на каждый вывод.

На практике ресурс механических переключений реле значительно превышает электрический ресурс. Если коммутация происходит при активной нагрузке, контактные группы служат дольше. При индуктивной нагрузке (соленоиды, реле-повторители) дуга при размыкании ускоряет эрозию контактов — в таких случаях применение RC-цепочек (снаберов) параллельно нагрузке обязательно для достижения заявленного электрического ресурса.

Совместимость и аналоги

Обратите внимание, что MY4IN-D2-DC12 имеет меньший максимальный ток (5 А) — это важно при коммутации нагрузок, близких к предельному значению. При выборе между R4N-2014-23-1012-WT и RM84-3012-25-1012 учитывайте допустимый ток: первый лучше для компактных решений с нагрузкой до 6 А, второй — для цепей с током до 8 А при совместимом посадочном месте.

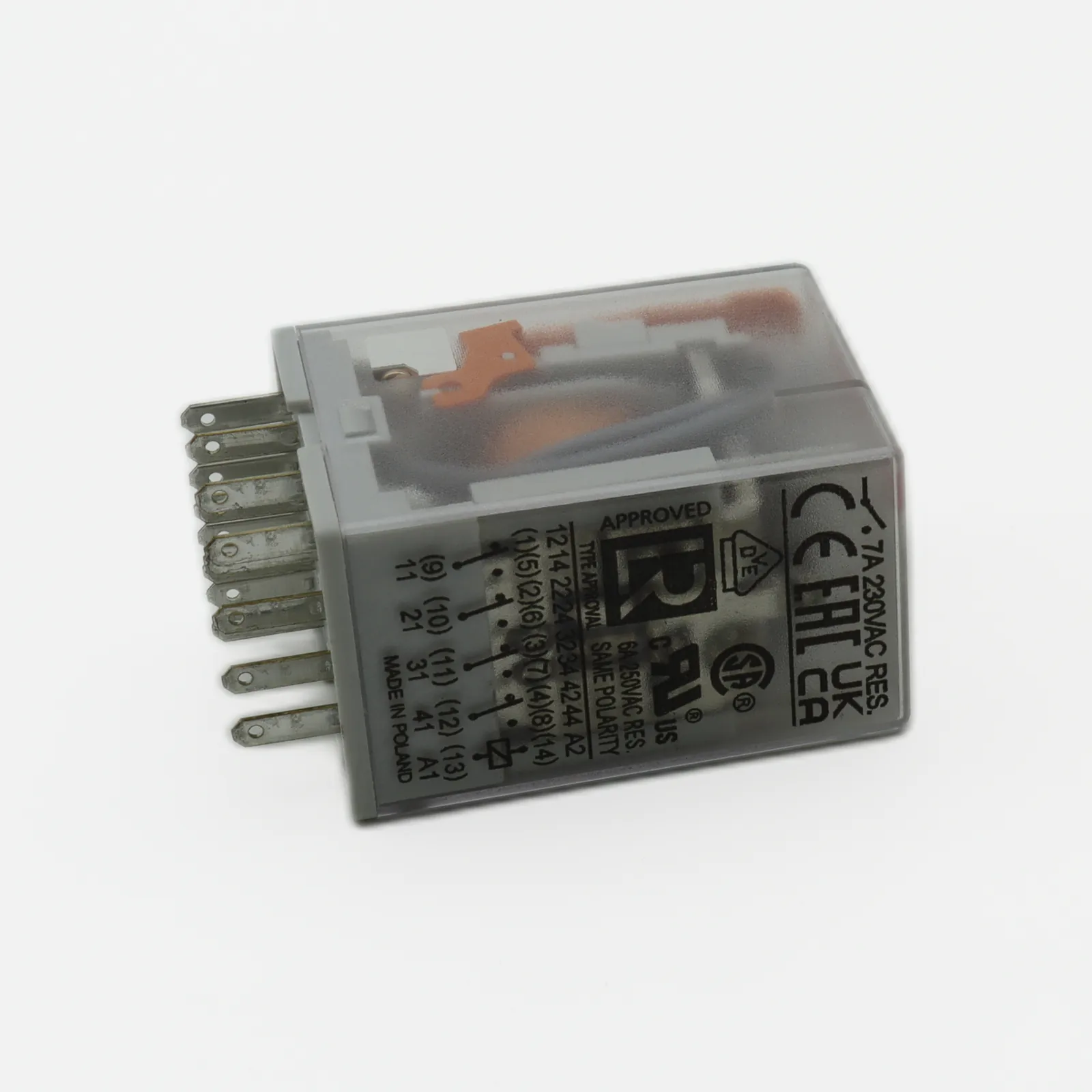

Где применяется электромагнитное реле 4PDT

R4N-2014-23-1012-WT находит применение в следующих устройствах и системах:

• Модули дискретного вывода PLC: обеспечивает гальваническую развязку между логикой контроллера и исполнительными устройствами, позволяя управлять четырьмя независимыми нагрузками от одного модуля.
• Промежуточные реле в щитах автоматики: мультиплицирует сигналы управления — один входной сигнал от датчика или контроллера одновременно активирует несколько исполнительных цепей.
• Системы аварийной коммутации: переключающие контакты позволяют реализовать схему «нормально замкнутый / нормально разомкнутый» для переключения между основным и резервным источником сигнала без дополнительных компонентов.

Ключевой вывод: данная модель — оптимальный выбор для задач многоканальной коммутации в низковольтных системах управления, где четыре переключающие группы контактов позволяют сократить количество компонентов на плате и упростить схемотехнику.
