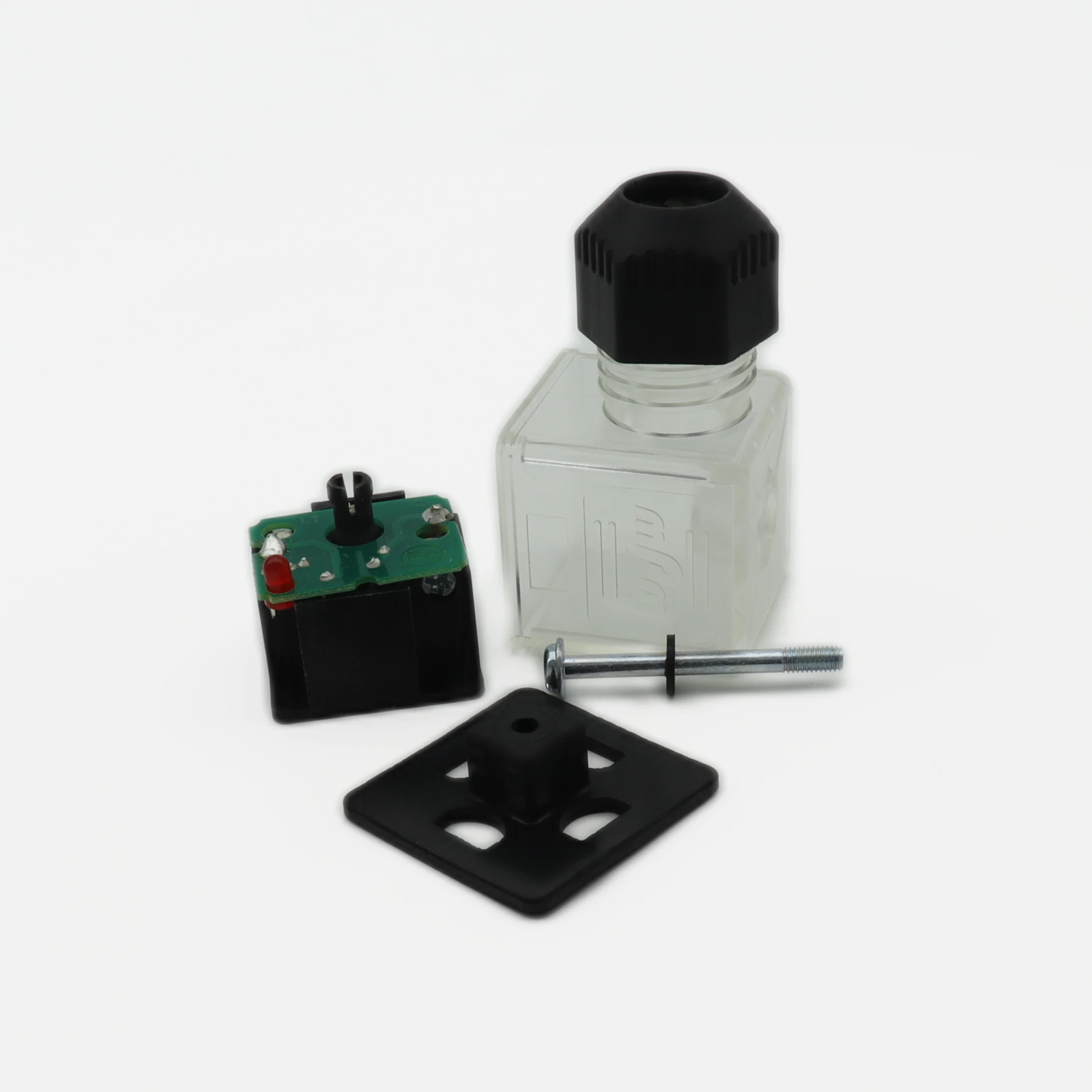

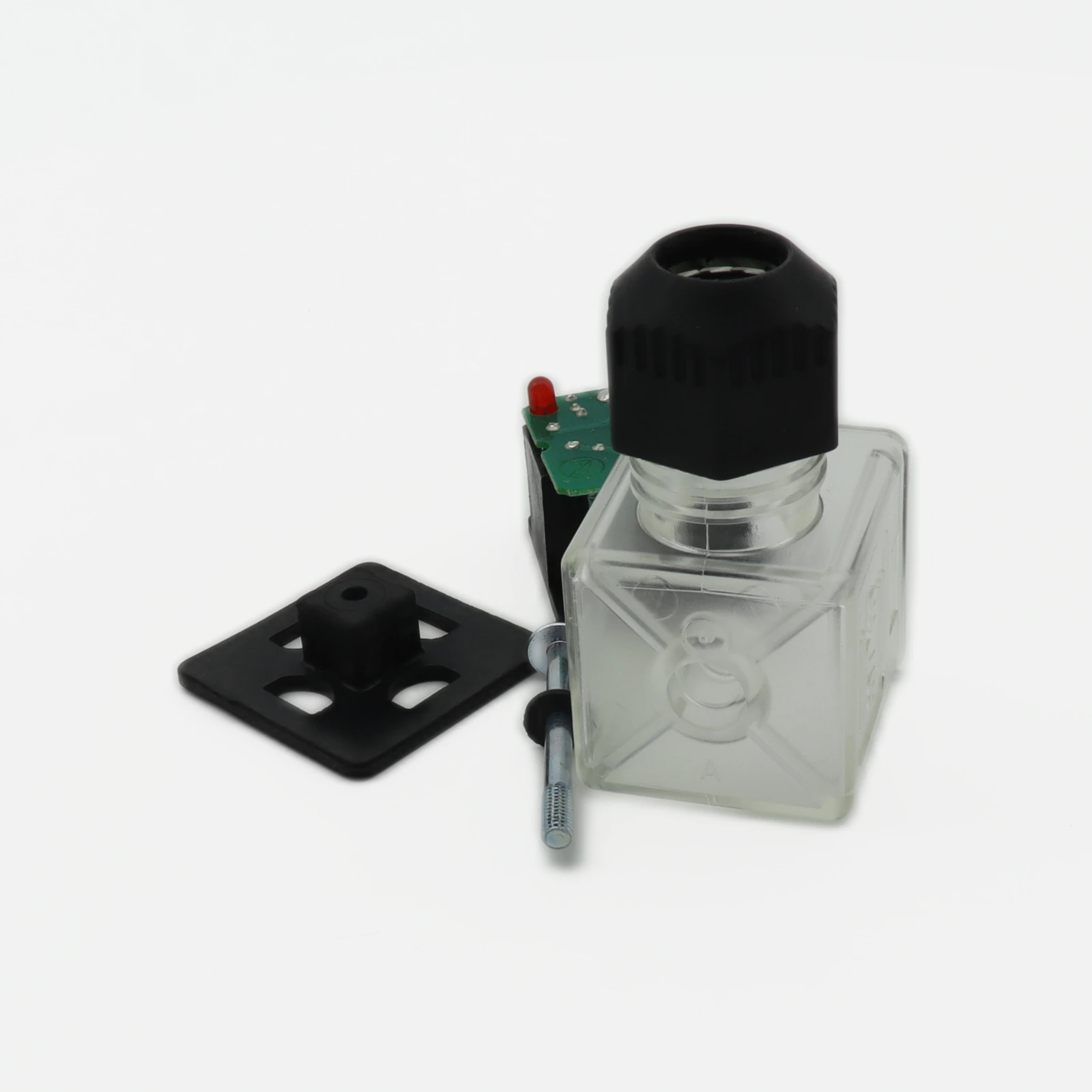

Технический разбор разъёма DIN Valve Form A с внешней резьбой 1212070001 — особенности интеграции в промышленные датчики

Как обеспечить герметичное и стабильное электрическое соединение датчика в условиях производственного цеха, где присутствуют вибрации, масляный туман и перепады температур? Именно эту задачу решает 1212070001 от Molex — разъём DIN Valve Form A с внешней резьбой, представленный в разделе Кабель для датчиков - аксессуары. Данная модель спроектирована для коммутации промышленных сенсоров, соленоидных клапанов и преобразователей давления, где стандартные штыревые соединения не выдерживают длительной эксплуатации.

Ключевые параметры для проектировщика

• Форм-фактор: DIN EN 175301-803 Form A (18 мм)
• Тип контакта: 2P+E (2 полюса + заземление)
• Резьба: внешняя M3,5 для центрального крепежного винта
• Номинальное напряжение: до 250 В AC/DC
• Номинальный ток: до 10 А
• Степень защиты: IP65 в сочленённом состоянии

Содержание

• Почему Form A критичен для промышленных датчиков
• Нюансы монтажа и типичные ошибки
• Совместимость и подбор аналога
• Где применяется

Почему Form A критичен для промышленных датчиков

С технической точки зрения, стандарт DIN EN 175301-803 определяет три типоразмера разъёмов для клапанов и сенсоров: Form A (18 мм), Form B (11 мм) и Form C (8 мм). Данный разъём относится к наиболее распространённому формату Form A, что обеспечивает совместимость с подавляющим большинством промышленных датчиков давления, расхода и температуры. Контактная группа 2P+E позволяет передавать как сигнал питания, так и управляющий импульс, а отдельный контакт заземления гарантирует безопасность при работе в сетях с промышленным напряжением.

Важный нюанс: внешняя резьба M3,5 на корпусе позволяет закрепить разъём непосредственно на ответной части датчика без использования дополнительных адаптеров. Это сокращает время монтажа и устраняет лишнюю точку потенциального отказа. В отличие от моделей с внутренней резьбой, здесь крепёжный винт вкручивается в корпус сенсора, что обеспечивает более равномерное распределение механической нагрузки.

Нюансы монтажа и типичные ошибки

На практике инженеры сталкиваются с двумя основными проблемами при установке этого разъёма. Первая — недостаточный момент затяжки центрального винта, что приводит к попаданию влаги внутрь контактной группы даже при заявленном классе IP65. Рекомендуемый момент затяжки составляет 0,5–0,6 Н·м; превышение этого значения может повредить резьбу в алюминиевом корпусе датчика.

Практический аспект, который стоит учесть: при работе с данной моделью в условиях повышенной вибрации (например, на компрессорных станциях или насосных агрегатах) рекомендуется наносить на резьбу фиксатор резьбовых соединений средней прочности (класс «синий»). Это предотвратит самоотвинчивание крепежного винта без необходимости использования контргаек или пружинных шайб, которые не предусмотрены конструкцией. Обратите внимание, что стандартный момент затяжки без фиксатора обеспечивает надёжное соединение только при вибрации до 10 g — для более жёстких условий фиксатор обязателен.

Если рассматривать применение в реальных условиях, ещё одна типичная ошибка — использование кабелей с сечением жилы менее 0,75 мм². Контактная группа данного разъёма рассчитана на проводники сечением от 0,5 до 1,5 мм², но для промышленных датчиков с длиной кабеля более 5 метров оптимальным выбором будет 1,0 мм² — это снижает падение напряжения и минимизирует влияние электромагнитных помех на аналоговый сигнал.

Совместимость и подбор аналога

При выборе между 1212070001 и аналогами от Hirschmann учитывайте совместимость уплотнительных колец: у Molex используется профиль O-ring с твердостью 70 Shore A, что обеспечивает лучшую герметичность при низких температурах, тогда как Hirschmann применяет 80 Shore A — предпочтительнее для высокотемпературных сред.

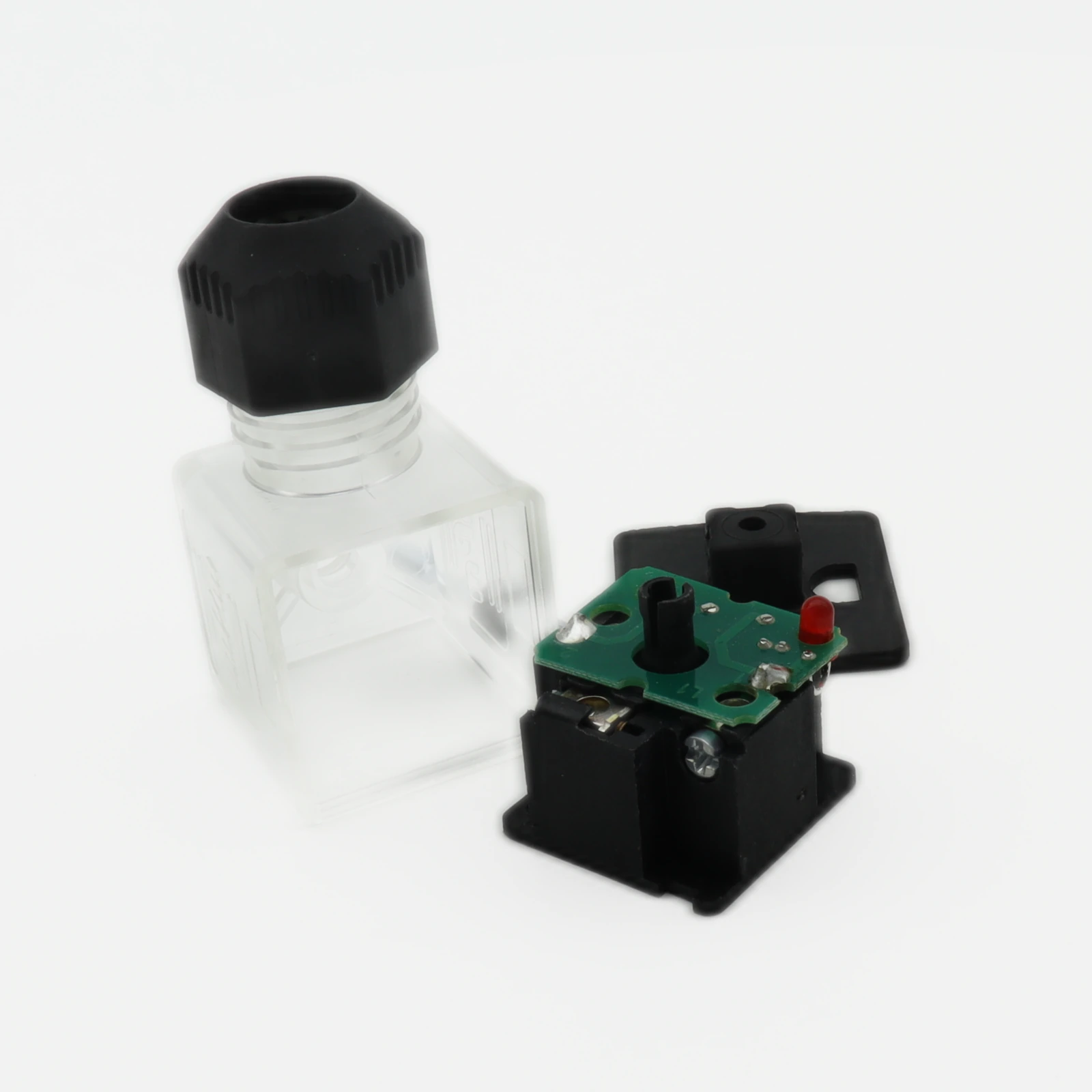

Где применяется

1212070001 находит применение в следующих устройствах и системах:

• Датчики давления Danfoss MBS: разъём обеспечивает герметичное подключение сенсоров в гидравлических системах, исключая попадание масла в контактную зону при рабочем давлении до 600 бар.
• Расходомеры Endress+Hauser: модель используется для коммутации сигнальных линий в электромагнитных расходомерах, где критична стабильность аналогового сигнала 4–20 мА.
• Соленоидные клапаны Burkert: внешняя резьба позволяет быстро подключить управляющий разъём к клапанам серии 6014/6027 без использования переходных пластин.

Ключевой вывод: Данный разъём DIN Valve Form A оптимален для промышленных датчиков и исполнительных устройств благодаря стандартному форм-фактору, надёжной герметизации IP65 и удобной внешней резьбе, сокращающей время монтажа на объекте.

Нужен этот компонент? Проверьте наличие 1212070001 на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
