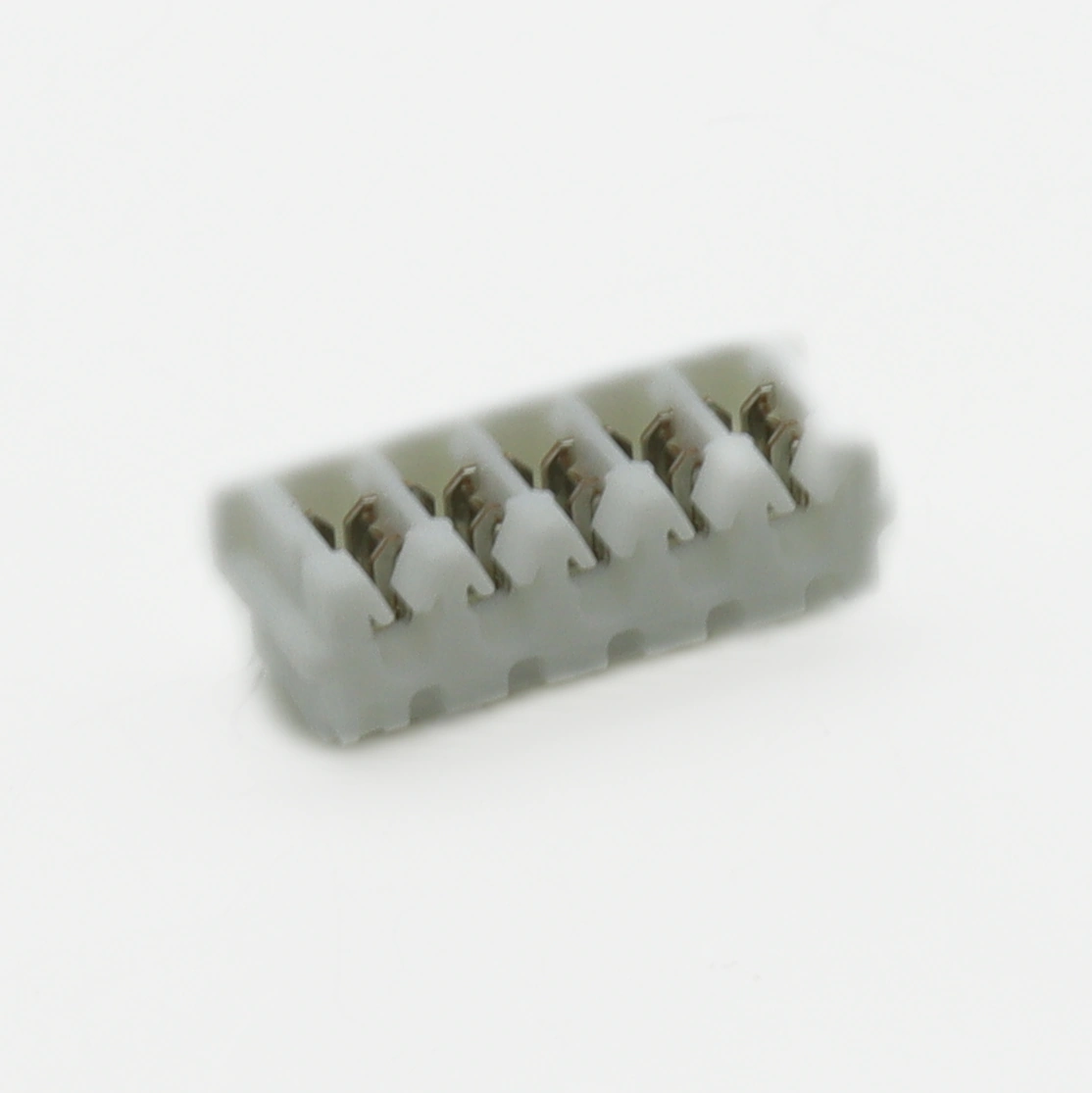

Технический разбор IDC-розетки 173977-5: обеспечение надёжного контакта при монтаже на плоский кабель

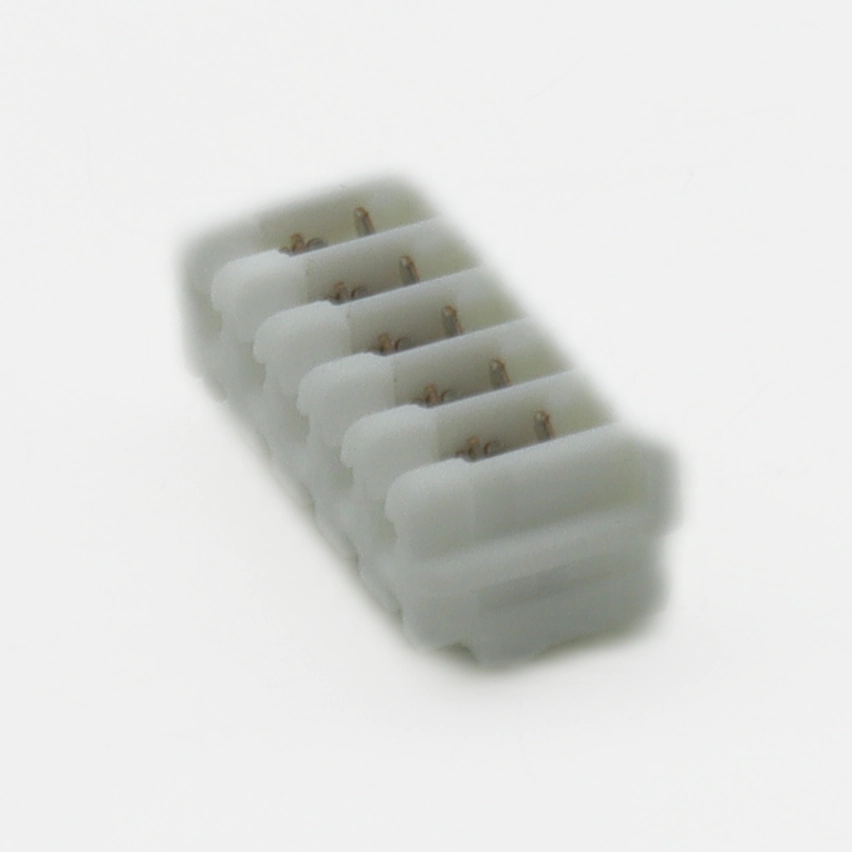

Как обеспечить стабильное соединение сигнальных линий при ограниченных габаритах и серийном производстве? Ответ кроется в технологии IDC (Insulation Displacement Contact), которую реализует 5-контактная IDC-розетка 173977-5 от TE Connectivity. Этот соединитель представлен в разделе Прямоугольные разъемы - Для монтажа в панель и ориентирован на работу с плоскими шлейфами калибра 26–28 AWG, где критична повторяемость результата при массовой сборке.

На что смотреть при подборе

• Тип контакта: IDC (врезной, без зачистки изоляции)
• Количество позиций: 5
• Сечение провода: 26–28 AWG (0,08–0,14 мм²)
• Покрытие контактов: олово (Sn)
• Шаг между контактами: 1,27 мм

Содержание

• Почему IDC-технология выигрывает у пайки
• Инструмент и нюансы монтажа
• Совместимость и подбор замены
• Таблица аналогов
• Типовые области применения

Почему IDC-технология выигрывает у пайки

С технической точки зрения, врезной контакт формирует газонепроницаемое соединение за счёт продавливания изоляции острым пазом клеммы. Для данной модели это означает, что каждый из пяти контактов прорезает оболочку провода и входит в соприкосновение с медной жилой без предварительной зачистки. Оловянное покрытие снижает переходное сопротивление и защищает от окисления при работе в условиях повышенной влажности.

На практике это даёт выигрыш по времени сборки: один цикл обжима занимает секунды, а результат не зависит от квалификации оператора так сильно, как при ручной пайке. Для мелкосерийного производства это снижает процент брака на этапе коммутации сигнальных шлейфов.

Инструмент и нюансы монтажа

Если рассматривать применение в реальных условиях, то для установки этой розетки необходим специализированный обжимной инструмент с матрицей под шаг 1,27 мм. Универсальные пресс-клещи часто не обеспечивают равномерного усилия на все пять позиций одновременно, что приводит к неполному прорезанию изоляции на одном-двух крайних контактах.

Важный нюанс: при работе с кабелем 28 AWG (самый тонкий из поддерживаемого диапазона) рекомендуется использовать матрицу с минимальным зазором. Избыточное усилие деформирует жилу, и контакт получается нестабильным. Для кабеля 26 AWG, напротив, нужно убедиться, что матрица не слишком свободна — иначе изоляция не будет прорезана до конца. Практический совет, которого нет в даташите: перед серийным обжимом сделайте три тестовых соединения и измерьте переходное сопротивление каждого контакта микроомметром. Разброс более 20 мОм между позициями — сигнал, что матрица изношена или не откалибрована.

Совместимость и подбор замены

Обратите внимание, что посадочное место данной модели рассчитано на стандартный шаг 1,27 мм, характерный для большинства плоских шлейфов. При замене на соединитель с шагом 2,00 или 2,54 мм потребуется переразводка печатной платы, что экономически нецелесообразно на этапе серийного выпуска.

Для инженера, проектирующего устройство с ограниченным бюджетом, важно учитывать, что оловянное покрытие контактов оптимально для рабочих температур до +85 °C. Если оборудование эксплуатируется в более жёстких условиях, стоит рассмотреть модели с золотым напылением — они дороже, но обеспечивают стабильный контакт при температурах до +125 °C и частых пересоединениях.

Совместимость и аналоги

71600-005LF отличается геометрией фиксирующих защёлок, что делает его подходящим для применений, где требуется частое рассоединение без повреждения кабеля.

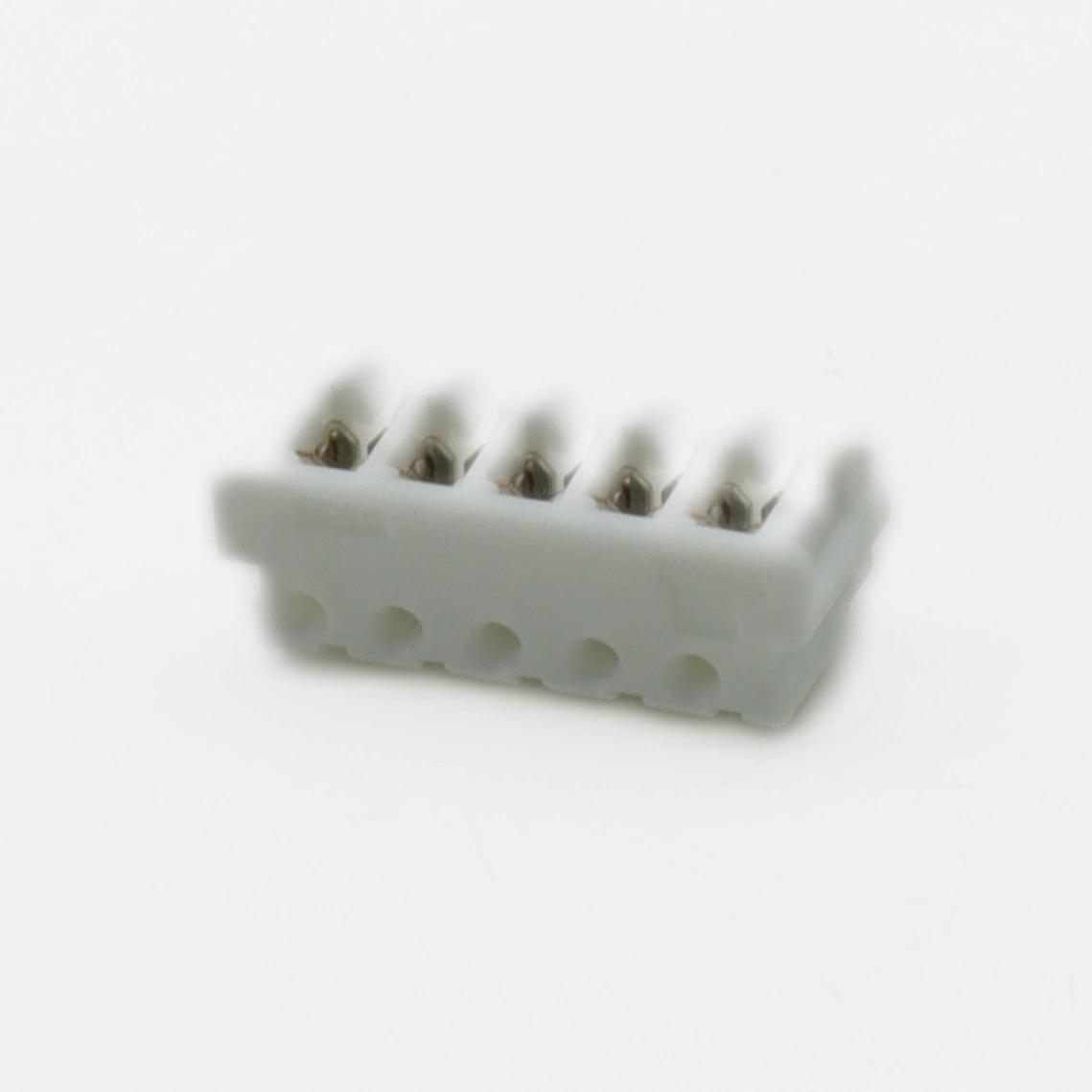

Типовые области применения

173977-5 находит применение в следующих устройствах и системах:

• Датчики промышленной автоматизации: обеспечивает подключение сигнального шлейфа от чувствительного элемента к модулю АЦП без пайки, что упрощает замену датчика в полевых условиях.
• Медицинские мониторы: соединяет гибкий кабель электродов с основной платой обработки сигналов, гарантируя стабильный контакт при многократных подключениях.
• IoT-шлюзы: используется для коммутации интерфейсных линий между основной платой и дочерними модулями связи, позволяя собирать устройство без волновой пайки.

Ключевой вывод: IDC-розетка 173977-5 — оптимальный выбор для серийной сборки компактных устройств, где требуется быстрое и воспроизводимое подключение плоских шлейфов калибра 26–28 AWG без зачистки изоляции.
