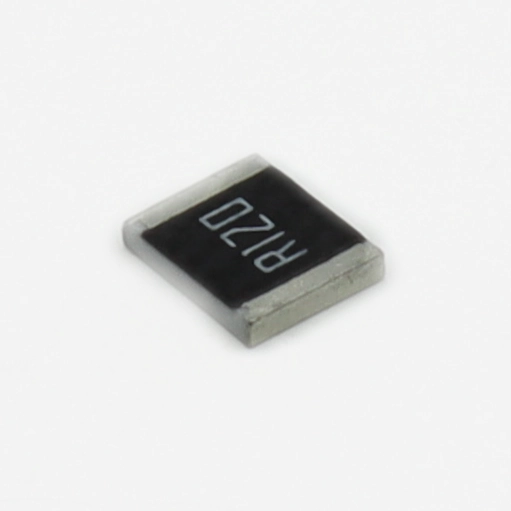

Обзор и анализ характеристик RL1210FR-070R12L толстопленочный чип-резистор от Yageo

RL1210FR-070R12L — это толстопленочный чип-резистор от Yageo, представлен в разделе резисторы нашего каталога компонентов для промышленной электроники. Данная модель предназначена для использования в цепях измерения тока и силовой электронике, где требуется высокая точность и стабильность параметров при значительных нагрузках. Инженеры часто выбирают эту позицию благодаря оптимальному соотношению мощности рассеивания и компактных габаритов корпуса.

Содержание

• О назначении и технологии
• Технические параметры
• Преимущества использования
• Сравнение с аналогами
• Монтаж и эксплуатация

О назначении и технологии

В современной силовой электронике критически важно минимизировать потери энергии на пассивных компонентах. Толстопленочный чип-резистор серии RL от производителя Yageo разработан специально для задач токоизмерения (current sensing). Низкое сопротивление в 0.12 Ом позволяет снизить падение напряжения на элементе, что повышает общий КПД устройства. При этом мощность в 0.5 Вт обеспечивает достаточный запас прочности для работы в импульсных источниках питания, драйверах светодиодов и контроллерах двигателей.

Технология толстой пленки, используемая при производстве, гарантирует высокую надежность контактного слоя и устойчивость к импульсным перегрузкам. Это делает компонент пригодным для эксплуатации в условиях вибрации и температурных перепадов, характерных для промышленной автоматики. Стоит отметить, что RL1210FR-070R12L от Yageo соответствует директиве RoHS, что подтверждает отсутствие опасных веществ в составе материалов корпуса и резистивного слоя.

Технические параметры

При проектировании узлов питания необходимо строго учитывать электрические характеристики пассивных элементов. Для данной модели ключевыми являются следующие значения:

• Номинальное сопротивление: 0.12 Ом.
• Допуск (точность): 1%.
• Номинальная мощность: 0.5 Вт (1/2W).
• Тип корпуса: 1210 (метрический 3225).
• Температурный коэффициент сопротивления (TCR): обычно в диапазоне ±100...±200 ppm/°C для серии RL.
• Максимальное рабочее напряжение: зависит от мощности и сопротивления, обычно около 200В для данного корпуса.
• Рабочий диапазон температур: от -55°C до +155°C.

В технической документации производителя данная позиция может фигурировать как техническая спецификация: RES 0.12 OHM 1% 1/2W 1210. Важно понимать, что при токах выше номинальных может потребоваться дополнительная теплоотводная площадка на печатной плате. Точность в 1% является стандартом для прецизионных измерительных цепей, где ошибка в 5% была бы недопустима.

Преимущества использования

Выбор компонента для серийного производства всегда обусловлен совокупностью факторов. Резистор: RES 0.12 OHM 1% 1/2W 1210 RL1210FR-070R12L Yageo обладает рядом конкурентных преимуществ перед аналогами других брендов. Во-первых, это стабильность сопротивления во времени. Долгосрочные тесты показывают минимальный дрейф параметров даже после тысяч циклов термоударов.

Во-вторых, конструкция выводов оптимизирована для автоматического монтажа. Контакты покрыты слоем олова или сплава на основе олова, что обеспечивает отличную смачиваемость припоем. Это снижает процент брака на линии поверхностного монтажа (SMT). В-третьих, доступность компонента на рынке позволяет планировать закупки без риска остановки конвейера. Yageo является одним из крупнейших мировых производителей пассивных компонентов, что гарантирует контроль качества на каждом этапе.

Также стоит упомянуть защиту от сульфидизации. Специальное покрытие контактов предотвращает образование сульфидных пленок в агрессивных средах, что особенно актуально для оборудования, работающего вблизи химических производств или на открытом воздухе. Надежность пайки подтверждена тестами на изгиб платы и термоциклирование.

Сравнение с аналогами

Для объективной оценки целесообразно рассмотреть альтернативные решения от других вендоров. Ниже приведена таблица, сравнивающая основной компонент с популярными аналогами в корпусе 1210.

Как видно из таблицы, основные электрические характеристики у конкурентов схожи, однако разница может заключаться в доступности партий и условиях поставки. RL1210FR-070R12L часто выигрывает по соотношению цена/качество, что делает его предпочтительным для массового производства.

Монтаж и эксплуатация

Правильная установка компонента на печатную плату напрямую влияет на его долговечность. Для корпуса 1210 рекомендуется использовать стандартные профили оплавления припоя, соответствующие спецификации IPC/JEDEC. Температура предварительного нагрева не должна превышать 150-180°C, чтобы избежать термического шока керамической подложки. Пиковая температура в зоне оплавления обычно составляет 245-260°C в течение нескольких секунд.

При разводке платы следует учитывать тепловые режимы. Поскольку компонент рассеивает до 0.5 Вт, необходимо обеспечить достаточную площадь медных полигонов для отвода тепла. Не рекомендуется размещать элемент вблизи источников дополнительного нагрева, таких как силовые транзисторы или трансформаторы, без учета температурной дерации. Также важно соблюдать полярность монтажа, хотя для резисторов она не критична, правильная ориентация облегчает визуальный контроль и автоматическую оптическую инспекцию (AOI).

В процессе эксплуатации следует избегать механических нагрузок на корпус. Хотя чип-резисторы достаточно прочны, чрезмерное давление может привести к образованию микротрещин в резистивном слое, что со временем вызовет изменение сопротивления или обрыв цепи. Для защиты от влаги и пыли в условиях жесткой эксплуатации рекомендуется использовать конформные покрытия, совместимые с материалами компонента.

Подводя итог, можно сказать, что данный элемент является надежным решением для задач силовой электроники. Сочетание точности, мощности и компактности делает его универсальным выбором для инженеров. Резистор: RES 0.12 OHM 1% 1/2W 1210 RL1210FR-070R12L Yageo заслужил доверие на рынке благодаря стабильному качеству партий. При заказе важно обращать внимание на дату изготовления, чтобы обеспечить максимальный срок хранения перед монтажом.

Купить RL1210FR-070R12L толстопленочный чип-резистор Yageo с бесплатной доставкой в Эиком.
