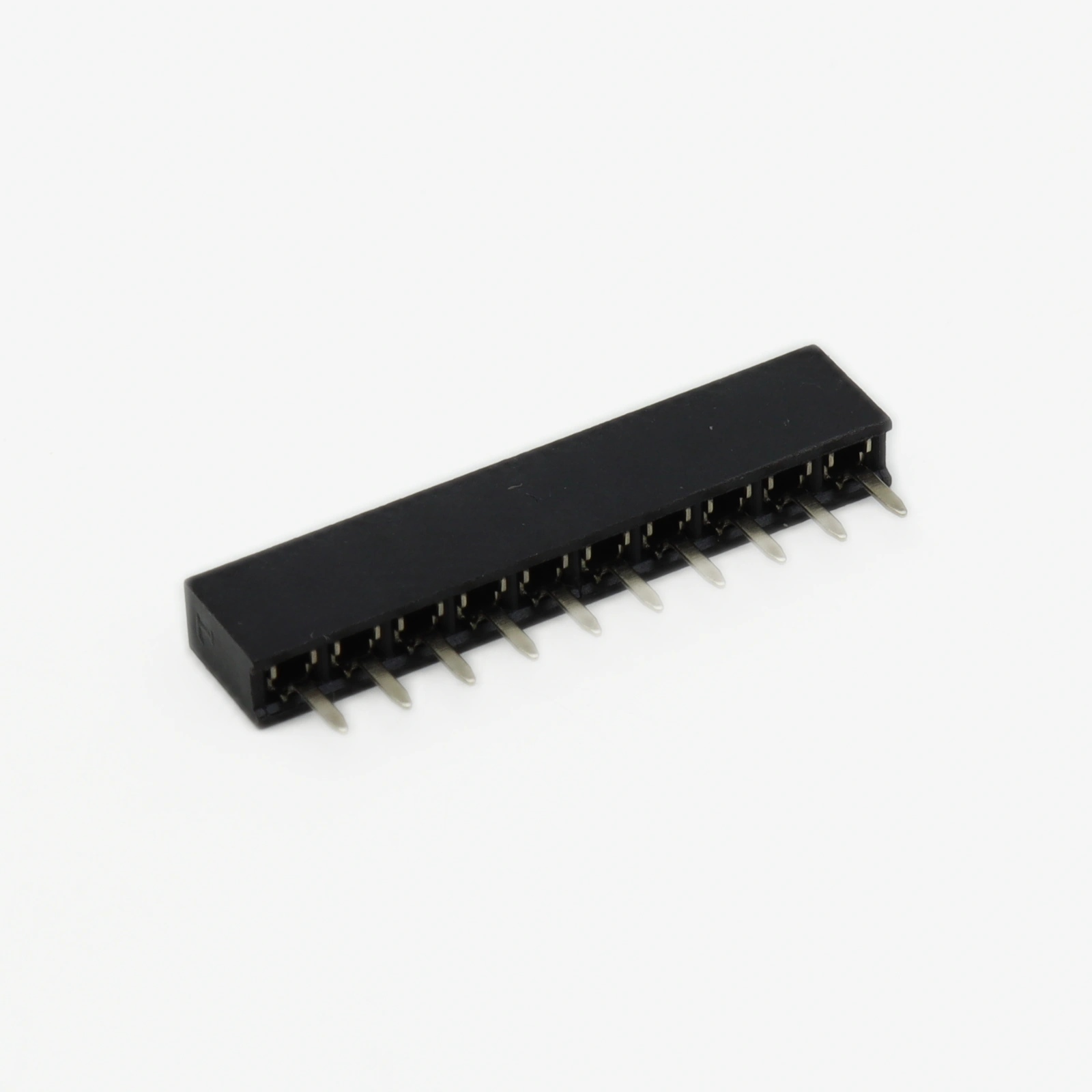

Обзор и технические характеристики DS1026-01-1x10S8BV однорядный штыревой разъем-гнездо от CONNFLY

DS1026-01-1x10S8BV — это однорядный штыревой разъем-гнездо от CONNFLY, представлен в разделе разъемы каталога промышленной электроники. Данная модель предназначена для организации надежных электрических соединений на печатных платах в устройствах автоматизации и измерительной технике. Конструкция обеспечивает стабильный контакт даже в условиях вибрации, что критически важно для промышленного оборудования.

Содержание

• Общее описание и назначение
• Технические характеристики
• Преимущества использования
• Сравнение с аналогами
• Монтаж и установка

Общее описание и назначение

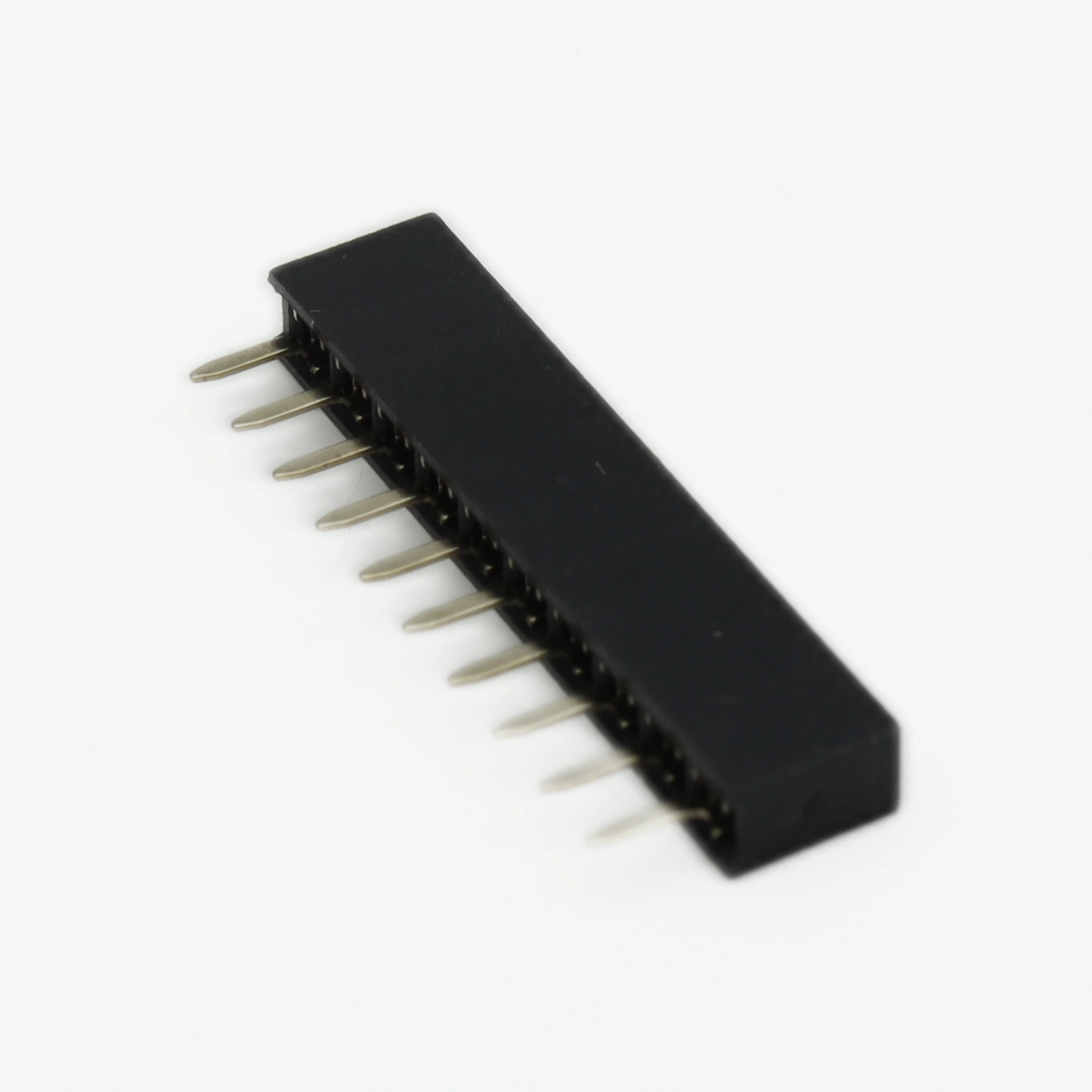

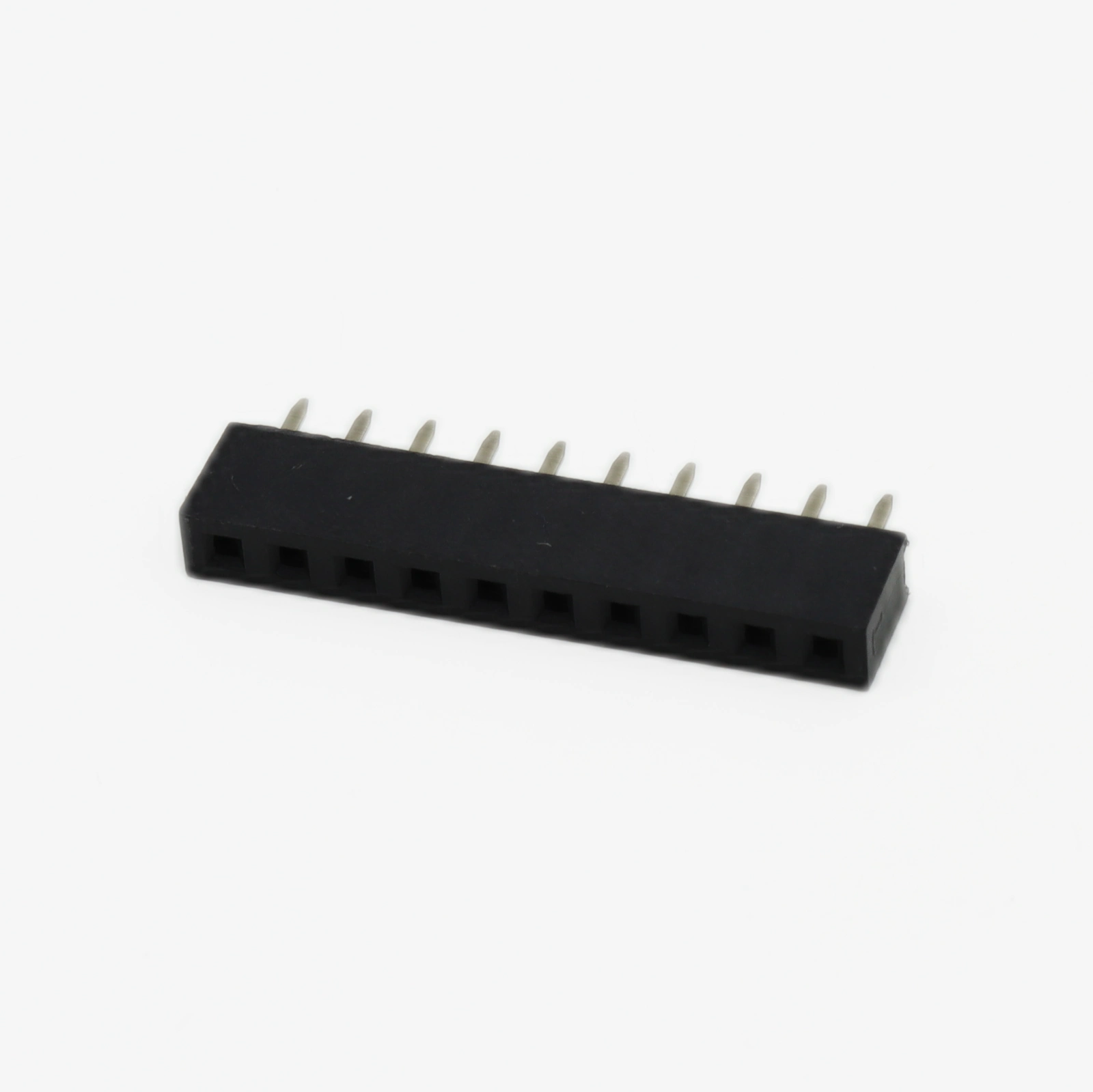

DS1026-01-1x10S8BV от CONNFLY представляет собой классическое решение для межплатных соединений. В основе конструкции лежит стандартный шаг контактов, что обеспечивает совместимость с широким спектром ответных частей. Однорядный штыревой разъем-гнездо позволяет экономить пространство на плате, сохраняя при этом высокую плотность монтажа. Такие компоненты часто применяются в блоках управления, модулях ввода-вывода и интерфейсных платах.

Инженеры выбирают эту серию благодаря проверенной конструкции корпуса и качеству материалов изоляции. 10 контактов располагаются в один ряд, что упрощает трассировку печатной платы и снижает риск перекрестных помех между сигнальными линиями. При проектировании узлов промышленной автоматики важно учитывать не только электрические параметры, но и механическую стойкость соединителя к многократным подключениям.

В технической документации на изделие можно встретить подробную спецификацию (Гнездо; штыревой; "мама"; PIN: 10; прямой; 2мм; THT; 1x10; L2,7мм), которая подтверждает соответствие международным стандартам качества. Использование таких стандартизированных решений упрощает логистику и ремонт оборудования в будущем.

Технические характеристики

Для корректного выбора компонента необходимо внимательно изучить электрические и механические параметры. Шаг 2 мм является одним из самых распространенных в современной электронике, что обеспечивает доступность ответных штыревых линеек. Материал контактов обычно представляет собой латунь с покрытием оловом или золотом для снижения сопротивления и защиты от окисления.

Основные параметры модели включают:

• Номинальное напряжение: до 250 В переменного тока.
• Номинальный ток: до 2 А на контакт.
• Сопротивление изоляции: не менее 1000 МОм.
• Температурный диапазон: от -40°C до +85°C.
• Материал изолятора: термостойкий пластик (PBT или PA6T).
• Тип монтажа: сквозной монтаж (THT).

Такие характеристики позволяют эксплуатировать устройство в жестких условиях промышленного цеха. Высокая надежность соединения достигается за счет жесткой фиксации контактов в корпусе изолятора.

Преимущества использования

Выбор в пользу продукции CONNFLY обусловлен несколькими факторами. Во-первых, это соотношение цены и качества. DS1026-01-1x10S8BV от CONNFLY предлагает уровень надежности, сопоставимый с премиальными брендами, но по более доступной стоимости. Во-вторых, универсальность форм-фактора позволяет использовать разъем в различных проектах без необходимости пересмотра компоновки платы.

Важным аспектом является механическая прочность. Корпус разъема разработан так, чтобы выдерживать усилие на выдергивание и изгиб при подключении кабелей. Это предотвращает случайные отключения в процессе эксплуатации. Кроме того, паяное соединение типа THT обеспечивает лучшую вибростойкость по сравнению с поверхностным монтажом, что критично для оборудования, работающего на подвижных механизмах.

Использование стандартизированных компонентов упрощает замену при ремонте. Инженерам службы поддержки не требуется искать уникальные инструменты или заказывать дорогостоящие модули у оригинального производителя оборудования. Достаточно иметь в запасе универсальные разъемы серии DS1026.

Сравнение с аналогами

На рынке присутствует несколько альтернативных решений, обладающих схожими параметрами. Ниже приведена сравнительная таблица, помогающая оценить позицию модели в своем классе.

Как видно из таблицы, модель от CONNFLY конкурирует с продуктами лидеров рынка, предлагая сопоставимые электрические характеристики. Различия касаются в основном расширенного температурного диапазона у премиальных брендов, что не всегда требуется для стандартных промышленных задач.

Монтаж и установка

Установка компонента на печатную плату не требует специального оборудования помимо стандартной паяльной станции. Рекомендуется соблюдать температурный профиль пайки, чтобы не повредить пластиковый корпус изолятора. DS1026-01-1x10S8BV от CONNFLY имеет выводы, оптимизированные для волновой или селективной пайки.

При ручном монтаже следует избегать перегрева контактов дольше 3-5 секунд. После установки необходимо визуально контролировать качество паяного соединения на предмет холодных паек или перемычек. Правильный монтаж гарантирует долгий срок службы соединения и стабильную передачу сигнальных линий и питания.

Для фиксации разъема в корпусе устройства могут использоваться дополнительные крепежные элементы или клей, если предполагается частое подключение внешних кабелей. Это снижает механическую нагрузку на выводы компонента.

Купить DS1026-01-1x10S8BV однорядный штыревой разъем-гнездо CONNFLY с бесплатной доставкой в Эиком.
