Обзор и характеристики B66455G0000X187 ферритовый сердечник ELP N87 от EPCOS - TDK Electronics

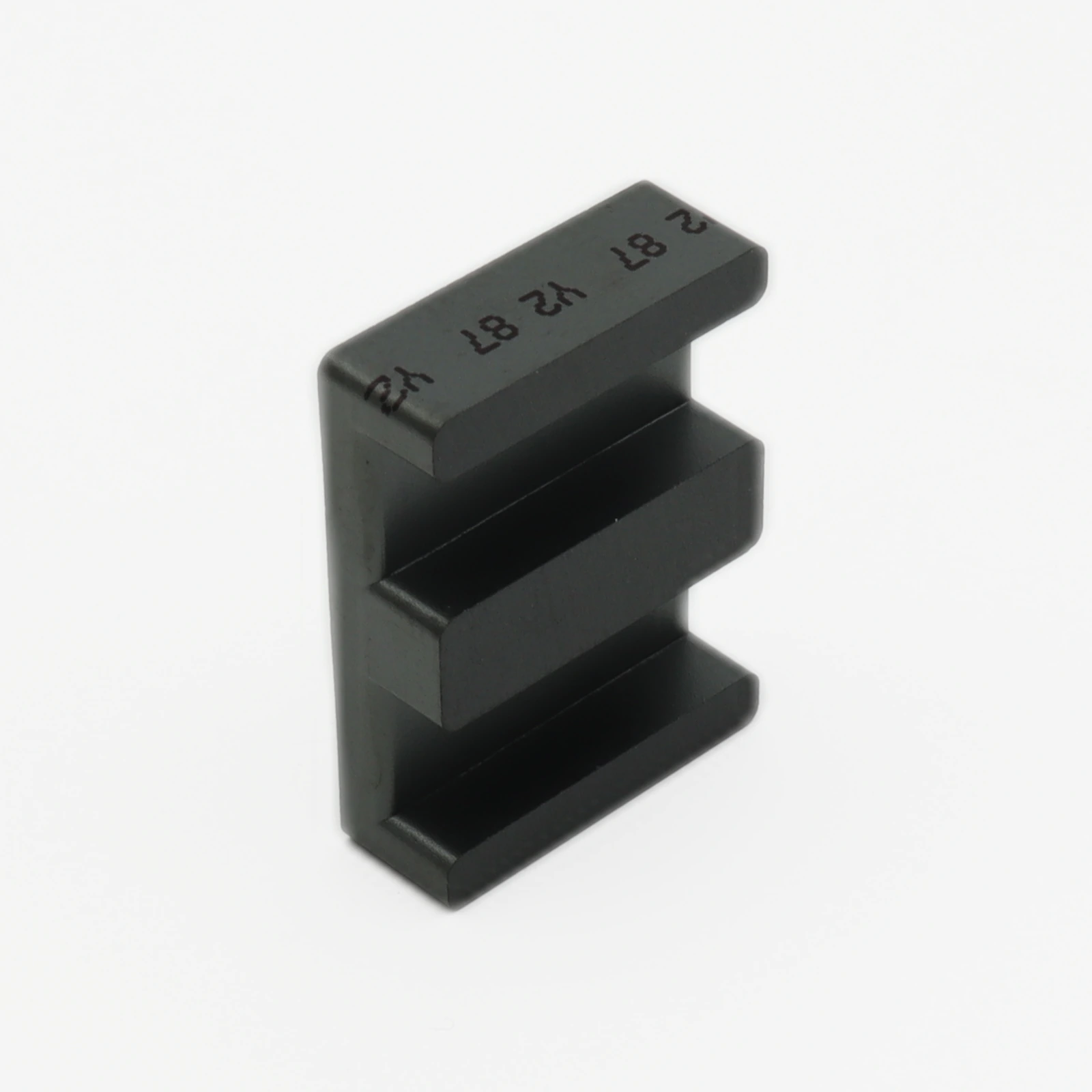

B66455G0000X187 — это ферритовый сердечник ELP N87 от EPCOS - TDK Electronics, представлен в разделе магнитные компоненты - катушки трансформатора, катушки индуктивности. Данный элемент является ключевым звеном при проектировании высокоэффективных преобразователей энергии, где критически важны минимальные потери и стабильность параметров в широком диапазоне температур. Инженеры выбирают эту модель за проверенные характеристики материала и оптимальную геометрию для планарных конструкций.

Содержание

• Описание и назначение
• Технические характеристики
• Преимущества материала N87
• Сравнение с аналогами
• Особенности монтажа

Описание и назначение

Основная задача, которую решает ферритовый сердечник данной серии, заключается в обеспечении эффективной магнитной связи в трансформаторах и дросселях. Модель разработана специально для работы в условиях высоких частот коммутации, что делает её незаменимой в современных импульсных источниках питания. Конструкция типа ELP позволяет оптимально использовать объем окна для обмотки, снижая сопротивление меди и улучшая теплоотвод. В документации производителя эта позиция может встречаться как (техническая спецификация: FERRITE CORE ELP N87 1PC), однако для инженеров важнее физические и магнитные свойства изделия.

Применение охватывает широкий спектр устройств: от промышленных блоков питания до телекоммуникационного оборудования. B66455G0000X187 обеспечивает надежную работу схем, где требуется передача значительной мощности при компактных габаритах. Использование планарной технологии сборки с такими сердечниками позволяет автоматизировать производство печатных плат, снижая общую стоимость конечного устройства.

Технические характеристики

При выборе магнитного компонента необходимо обращать внимание на ряд критических параметров. Материал N87 обладает отличными свойствами для частотного диапазона от 20 кГц до 500 кГц. Это позволяет проектировщикам гибко настраивать рабочую точку преобразователя. Ниже приведены основные спецификации, характерные для данной серии сердечников:

• Материал: высокочастотный феррит класса N87.
• Форм-фактор: ELP (Planar E-core).
• Начальная магнитная проницаемость: оптимизирована для силовых применений.
• Температурный диапазон работы: от -40°C до +120°C и выше.
• Механическая прочность: высокая стойкость к сколам и трещинам.

Важно отметить, что B66455G0000X187 от EPCOS - TDK Electronics проходит строгий контроль качества на заводе. Каждая партия тестируется на соответствие заявленным индукционным параметрам. Это гарантирует предсказуемость поведения компонента в серийном производстве. Геометрические размеры точно выдержаны, что упрощает подбор подходящих каркасов и систем крепления.

Преимущества материала N87

Ключевым достоинством данной серии является используемый ферритовый материал. Материал N87 демонстрирует низкие потери на перемагничивание даже при повышенных температурах. Это свойство критически важно для устройств, работающих в закрытых корпусах без активного охлаждения. Снижение тепловыделения напрямую влияет на срок службы электролитических конденсаторов и других чувствительных элементов схемы.

Высокая индукция насыщения позволяет уменьшить габариты магнитопровода при сохранении той же передаваемой мощности. Температурная стабильность параметров гарантирует, что блок питания не уйдет в защиту или не изменит режим работы при нагреве до рабочих температур. Кроме того, материал обладает хорошей устойчивостью к старению, что обеспечивает долговечность изделия на протяжении всего жизненного цикла оборудования.

Использование ELP форм-фактор дает преимущество в виде большой площади поверхности для отвода тепла. В сочетании с планарными обмотками это создает эффективную систему тепломенеджмента. Инженеры часто выбирают эту конфигурацию для источников питания мощностью от десятков до сотен ватт, где баланс между размером и эффективностью является приоритетом.

Сравнение с аналогами

На рынке присутствует несколько производителей, предлагающих схожие решения. Однако B66455G0000X187 от EPCOS - TDK Electronics выделяется стабильностью поставок и подтвержденным качеством. Для наглядности рассмотрим сравнительную таблицу характеристик с аналогичными продуктами других брендов:

Как видно из таблицы, оригинальный продукт от EPCOS предлагает оптимальное соотношение цены и производительности. Аналоги могут иметь незначительные отклонения в температурных коэффициентах или геометрических допусках, что может потребовать дополнительной настройки схемы при замене.

Особенности монтажа

Правильная установка магнитного компонента влияет на надежность всего узла. При работе с планарными сердечниками необходимо соблюдать чистоту контактных поверхностей. Любые загрязнения между половинками сердечника могут привести к изменению магнитного зазора и росту потерь. Рекомендуется использовать специальные крепления или клей для фиксации половинек после настройки зазора.

При пайке планарных трансформаторов следует контролировать температурный профиль, чтобы не перегреть феррит. Резкие перепады температур могут вызвать микротрещины в материале. Монтаж должен выполняться в соответствии с рекомендациями производителя печатных плат. Также важно учитывать механические напряжения, которые могут возникнуть при вибрации устройства в процессе эксплуатации.

Для заказа оригинальных компонентов рекомендуется обращаться к официальным дистрибьюторам. Это гарантирует получение качественной продукции с правильной маркировкой и документацией. Купить B66455G0000X187 ферритовый сердечник ELP N87 EPCOS - TDK Electronics с бесплатной доставкой в Эиком.
