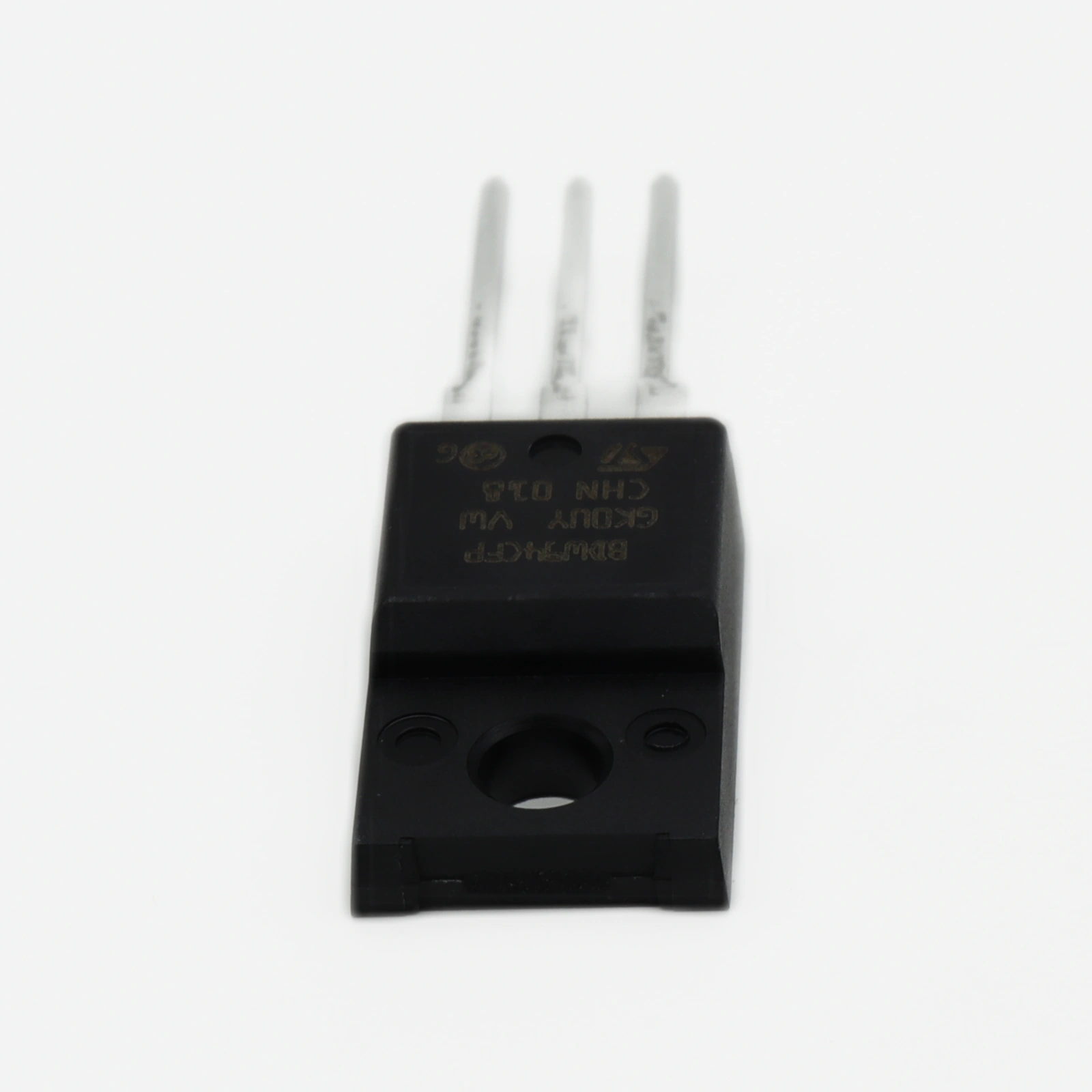

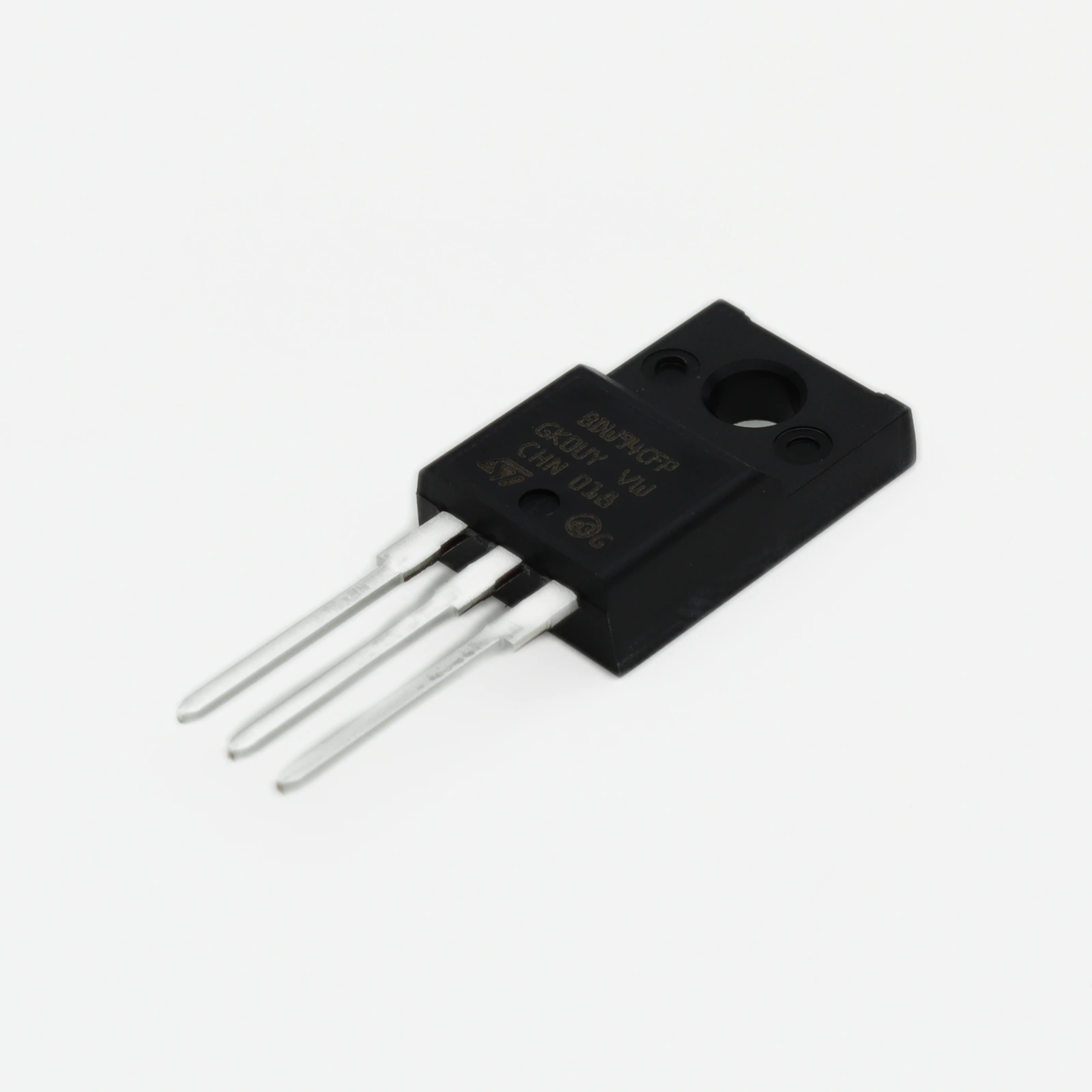

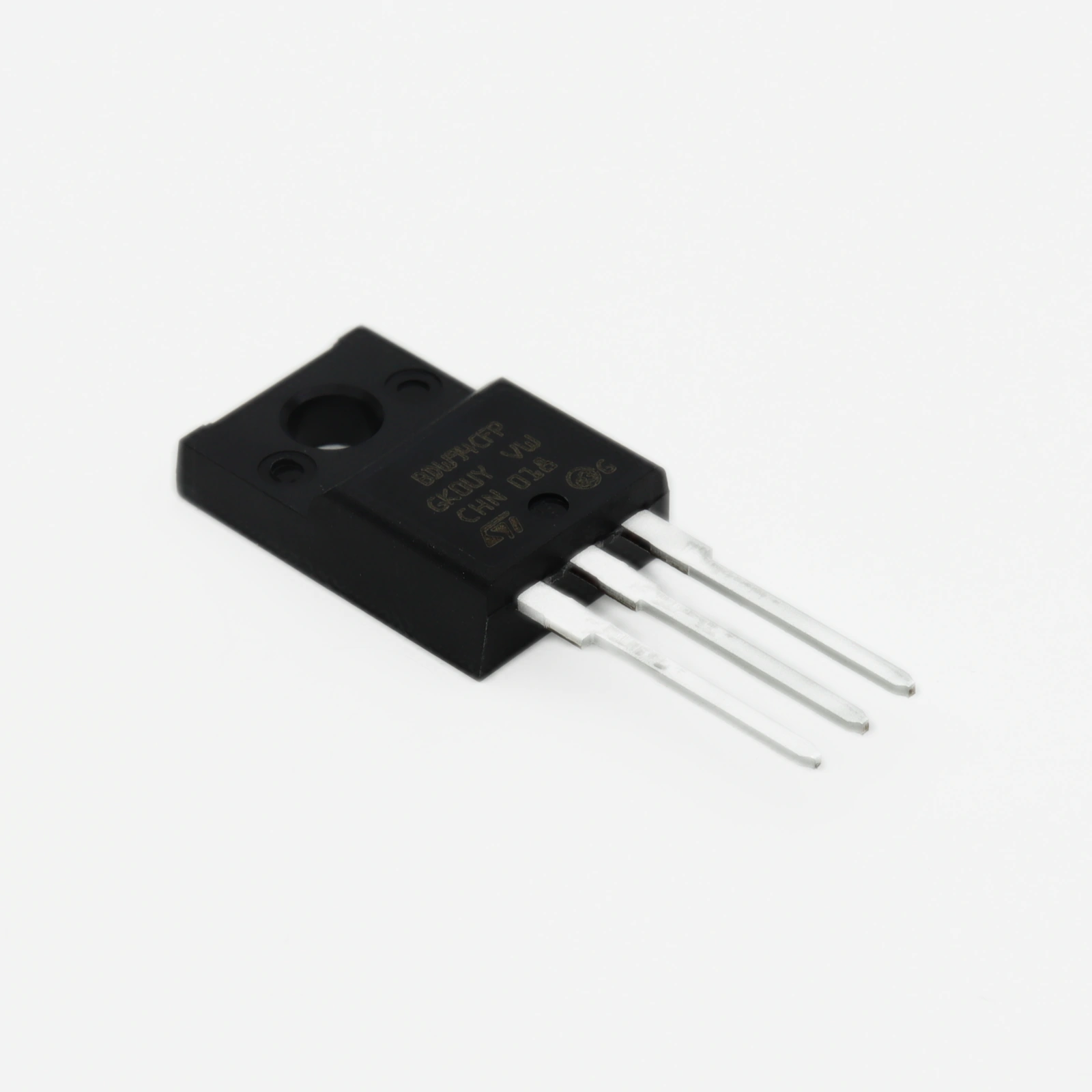

Обзор и характеристики BDW94CFP PNP дарлингтон транзистор от STMicroelectronics

BDW94CFP — это pnp дарлингтон транзистор от STMicroelectronics, представлен в разделе дискретные полупроводники нашего каталога. Данный компонент разработан для применения в схемах управления мощностью, где требуется высокий коэффициент усиления по току и надежная коммутация нагрузок средней мощности. Инженеры часто выбирают эту модель благодаря изолированному корпусу, который упрощает монтаж на радиаторы без дополнительных прокладок.

Содержание

• Особенности устройства
• Технические характеристики
• Преимущества корпуса TO220FP
• Сравнение с аналогами
• Рекомендации по монтажу

Особенности устройства

В основе конструкции лежит схема Дарлингтона, состоящая из двух биполярных транзисторов, включенных каскадно. Такое решение позволяет достичь чрезвычайно высокого коэффициента усиления по току, что делает управление мощной нагрузкой возможным при использовании слабых сигналов с микроконтроллера или логической схемы. Модель BDW94CFP идеально подходит для линейных регуляторов напряжения, драйверов двигателей и импульсных источников питания.

Производитель STMicroelectronics гарантирует стабильность параметров в широком диапазоне температур. Это критически важно для промышленной автоматики, где оборудование может работать в неотапливаемых помещениях или в условиях повышенного тепловыделения. Компонент BDW94CFP от STMicroelectronics проходит строгий контроль качества, что минимизирует риск отказа в ответственных узлах.

Кстати, стоит отметить защиту от перегрузок. Внутренняя структура чипа включает элементы, повышающие стойкость к вторичному пробою. На практике это означает, что при кратковременных скачках тока устройство не выйдет из строя мгновенно, давая системе защиты время на срабатывание. Вот почему этот элемент так популярен среди разработчиков силовой электроники.

Технические характеристики

При проектировании узлов питания необходимо учитывать предельные значения параметров. Этот pnp дарлингтон транзистор (техническая спецификация: TRANS PNP DARL 100V 12A TO220FP) отличается надежностью и предсказуемым поведением. Максимальное напряжение коллектор-эмиттер составляет 100В, что позволяет работать в сетях с напряжением до 80В с запасом прочности. Максимальный непрерывный ток коллектора достигает 12А, а пиковый ток может быть выше в импульсном режиме.

Рассеиваемая мощность зависит от качества теплоотвода. В корпусе TO220FP максимальная мощность обычно ограничена 65Вт при температуре корпуса 25°C. Напряжение пробоя 100В обеспечивает безопасность при коммутации индуктивных нагрузок. Важно также помнить о коэффициенте усиления по току (hFE), который у составных транзисторов может достигать нескольких тысяч, что снижает требования к току управления базой.

Температурный диапазон эксплуатации охватывает стандартные промышленные значения от -65°C до +150°C. Корпус TO220FP имеет пластиковое покрытие, обеспечивающее электрическую изоляцию металлической пластины от внутренних выводов. Это устраняет необходимость использования слюдяных прокладок, которые часто ухудшают теплопередачу.

Преимущества корпуса TO220FP

Выбор корпуса играет ключевую роль в теплоотводе. Полностью изолированный корпус TO220FP (Full Pack) позволяет прикручивать транзистор непосредственно к радиатору. Это сокращает время сборки и уменьшает количество комплектующих. Тепловое сопротивление переход-корпус у данной модели оптимизировано для эффективного отвода тепла даже при компактных размерах радиатора.

Кроме того, пластиковая задняя стенка защищает выводы от случайного замыкания на металлическое шасси устройства. В условиях вибрации, характерной для транспортного оборудования или станков, монолитная конструкция корпуса обеспечивает высокую механическую прочность. STMicroelectronics использует качественные компаунды, устойчивые к воздействию влаги и агрессивных сред.

Для инженеров это означает упрощение конструкции теплоотвода. Не нужно беспокоиться о изолирующих втулках для крепежных винтов. Достаточно нанести термопасту и зафиксировать компонент. Это снижает общее тепловое сопротивление системы и повышает долговечность узла.

Сравнение с аналогами

На рынке присутствует несколько решений со схожими параметрами. Ниже приведена таблица, помогающая выбрать оптимальный вариант для вашей задачи. Обратите внимание на различия в максимальном токе и типе корпуса.

Как видно из таблицы, BDW94CFP занимает нишу устройств средней мощности с изолированным корпусом. Аналог TIP127 имеет меньший ток, а MJ11015 предназначен для более мощных применений, но требует большего радиатора. Если нужна изоляция без прокладок, рассматриваемая модель является одним из лучших выборов в своем классе.

Рекомендации по монтажу

При установке компонента на печатную плату соблюдайте полярность выводов. Цоколевка стандартна для корпуса TO220: слева направо (вид спереди) — База, Коллектор, Эмиттер. Ошибка в монтаже может привести к мгновенному выходу из строя. Пайка выводов должна проводиться при температуре не выше 260°C в течение не более 10 секунд, чтобы не повредить внутреннюю структуру кристалла.

Для крепления к радиатору используйте винт с моментом затяжки, рекомендованным в даташите. Избыточное усилие может разрушить пластиковый корпус. Обязательно используйте термопасту для заполнения микропустот между поверхностями. Это улучшит отвод тепла и снизит рабочую температуру кристалла.

В цепях с индуктивной нагрузкой рекомендуется устанавливать защитный диод параллельно нагрузке или снабберную цепь. Это защитит транзистор от обратных выбросов напряжения, возникающих при коммутации катушек реле или обмоток двигателей. Соблюдение этих правил обеспечит долгую и безотказную работу вашего устройства.
