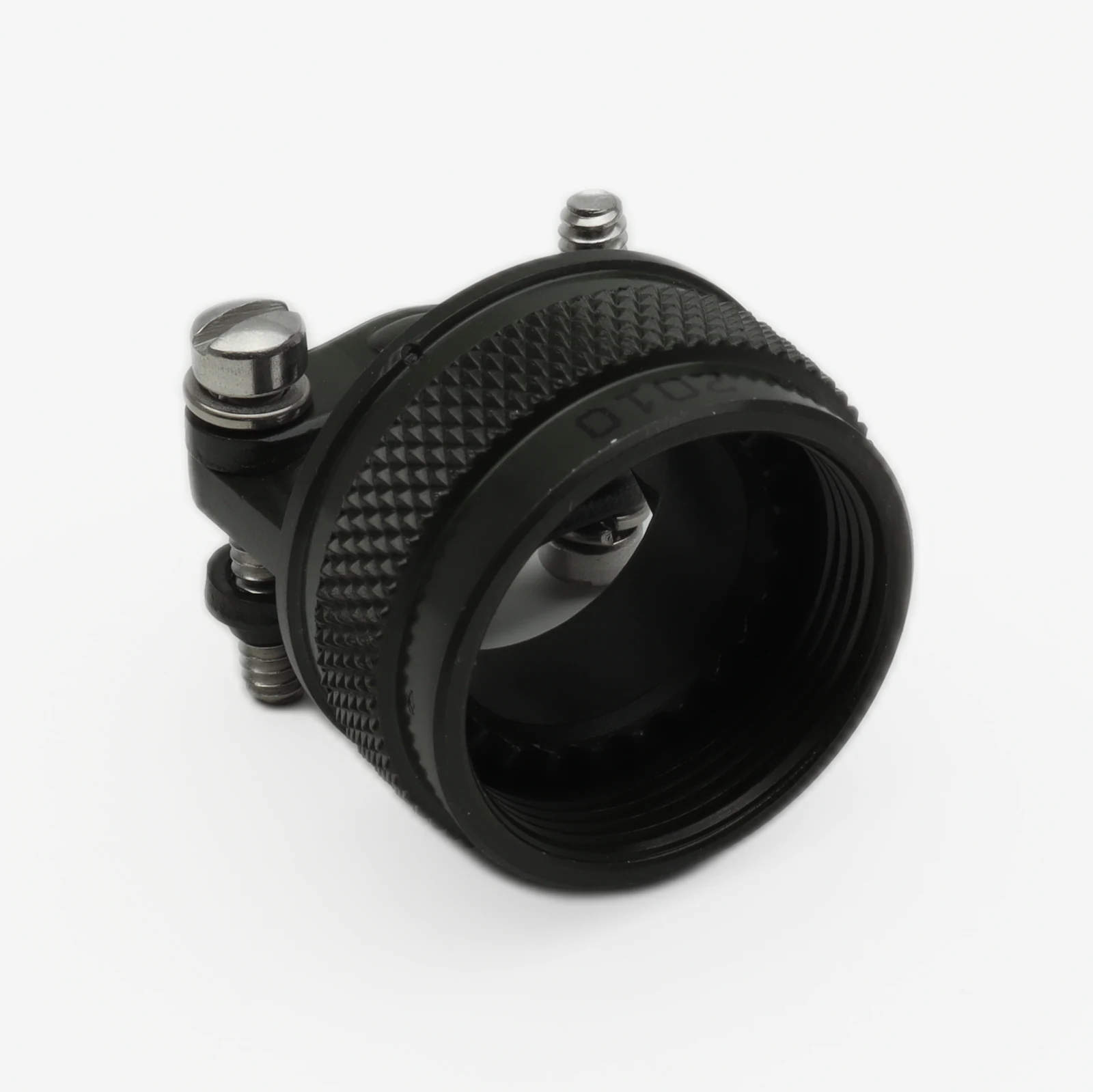

Обзор и характеристики BS1SRL14999XY задняя оболочка разъема с разгрузкой от натяжения кабеля от Amphenol Ltd

BS1SRL14999XY — это задняя оболочка разъема с разгрузкой от натяжения кабеля от Amphenol Ltd, представлен в разделе разное нашего каталога. Данный компонент предназначен для обеспечения механической защиты места входа кабеля в электрический соединитель, соответствующий военному стандарту надежности. Инженеры часто сталкиваются с необходимостью выбора качественных аксессуаров для герметичных соединений, и эта модель закрывает потребность в долговечном решении для систем высокой ответственности.

Содержание

• Общее описание и назначение
• Технические характеристики
• Преимущества конструкции
• Сравнение с аналогами
• Рекомендации по монтажу

Общее описание и назначение

Основная функция данного изделия заключается в фиксации кабеля и предотвращении передачи механических нагрузок на контактную группу разъема. В условиях вибрации или частых изгибов проводки обычное соединение может быстро выйти из строя. Задняя оболочка разъема решает эту проблему благодаря встроенному механизму зажима. Модель BS1SRL14999XY совместима с популярной линейкой соединителей, что делает ее универсальным выбором для авиастроения, военной техники и промышленной автоматизации.

Конструктивно изделие представляет собой металлический корпус с резьбовым соединением для стыковки с основной частью разъема. Внутри предусмотрен узел для захвата внешней оболочки кабеля. Это позволяет распределить усилие натяжения на прочный корпус, а не на хрупкие контакты. В технической документации изделие может встречаться под полным наименованием (техническая спецификация: Корпус разъема, Strain Relief Backshell, Amphenol's MIL-C 38999 Series III Connectors, 15, 180°), что подтверждает его принадлежность к серии высокой надежности.

Технические характеристики

Для правильного выбора компонента необходимо учитывать ключевые параметры, влияющие на совместимость и долговечность системы. BS1SRL14999XY разработан с учетом жестких требований к эксплуатации в сложных условиях.

• Размер корпуса: 15 (соответствует стандартным габаритам серии III).
• Угол вывода кабеля: 180° (прямой выход, оптимален для линейной прокладки).
• Материал корпуса: Алюминиевый сплав с защитным покрытием.
• Тип защиты: Обеспечивает высокий класс герметичности в паре с ответной частью.
• Температурный диапазон: От -55°C до +125°C.
• Покрытие: Электропроводное или неэлектропроводное (в зависимости от модификации).

Важно отметить, что размер 15 определяет совместимость с конкретными вставками разъема. Ошибка в выборе размера приведет к невозможности стыковки. 180° указывает на геометрию выхода, что критично при проектировании компоновки шкафов автоматики, где пространство ограничено.

Преимущества конструкции

Использование качественной разгрузки от натяжения продлевает срок службы всего кабельного узла. В отличие от дешевых пластиковых аналогов, металлический корпус Amphenol Ltd выдерживает значительные усилия на разрыв. Это особенно важно в подвижных механизмах, где кабель постоянно испытывает динамические нагрузки.

Еще одним плюсом является стандартизация. Серия MIL-DTL-38999 является де-факто стандартом для ответственных соединений. Применяя совместимые аксессуары, вы гарантируете взаимозаменяемость и возможность обслуживания оборудования в будущем. Кабельный ввод данной модели позволяет использовать широкий диапазон диаметров проводов при использовании соответствующих уплотнителей.

Коррозионная стойкость достигается за счет специального покрытия поверхности. Это позволяет эксплуатировать оборудование в условиях повышенной влажности или соленого тумана без риска окисления контактов. Вибростойкость конструкции подтверждена тестами, что делает компонент пригодным для установки на транспортные средства и летательные аппараты.

Сравнение с аналогами

На рынке присутствует несколько решений схожего класса. Ниже приведена таблица, помогающая оценить место BS1SRL14999XY среди конкурентов.

Как видно из сравнения, основной конкурент в лице Glenair предлагает схожие характеристики, но часто по более высокой цене. Решения от Souriau занимают среднюю нишу. Модель 97-310 относится к более старой серии и может уступать по весу и антикоррозийным свойствам. Выбор в пользу Amphenol Ltd обоснован балансом между стоимостью и подтвержденным качеством военной приемки.

Рекомендации по монтажу

Для обеспечения заявленных характеристик необходимо соблюдать технологию установки. Перед монтажом осмотрите резьбу на предмет повреждений. Коррозия на резьбовых соединениях может привести заклиниванию или негерметичности. Используйте рекомендуемый крутящий момент при затяжке, чтобы не деформировать корпус.

Кабель должен быть правильно подготовлен: снята внешняя изоляция на длину, соответствующую зажимному узлу. Экран кабеля, если он есть, должен быть заведен под контактное кольцо для обеспечения электромагнитной совместимости. После сборки проверьте надежность фиксации путем легкого натяжения кабеля рукой.

При эксплуатации в условиях экстремальных температур рекомендуется периодически проверять состояние уплотнителей. Со временем резина может терять эластичность, что снизит уровень защиты от влаги. Своевременная замена уплотнительных колец сохранит герметичность узла.

Купить BS1SRL14999XY задняя оболочка разъема с разгрузкой от натяжения кабеля Amphenol Ltd с бесплатной доставкой в Эиком.
